Beschreibung

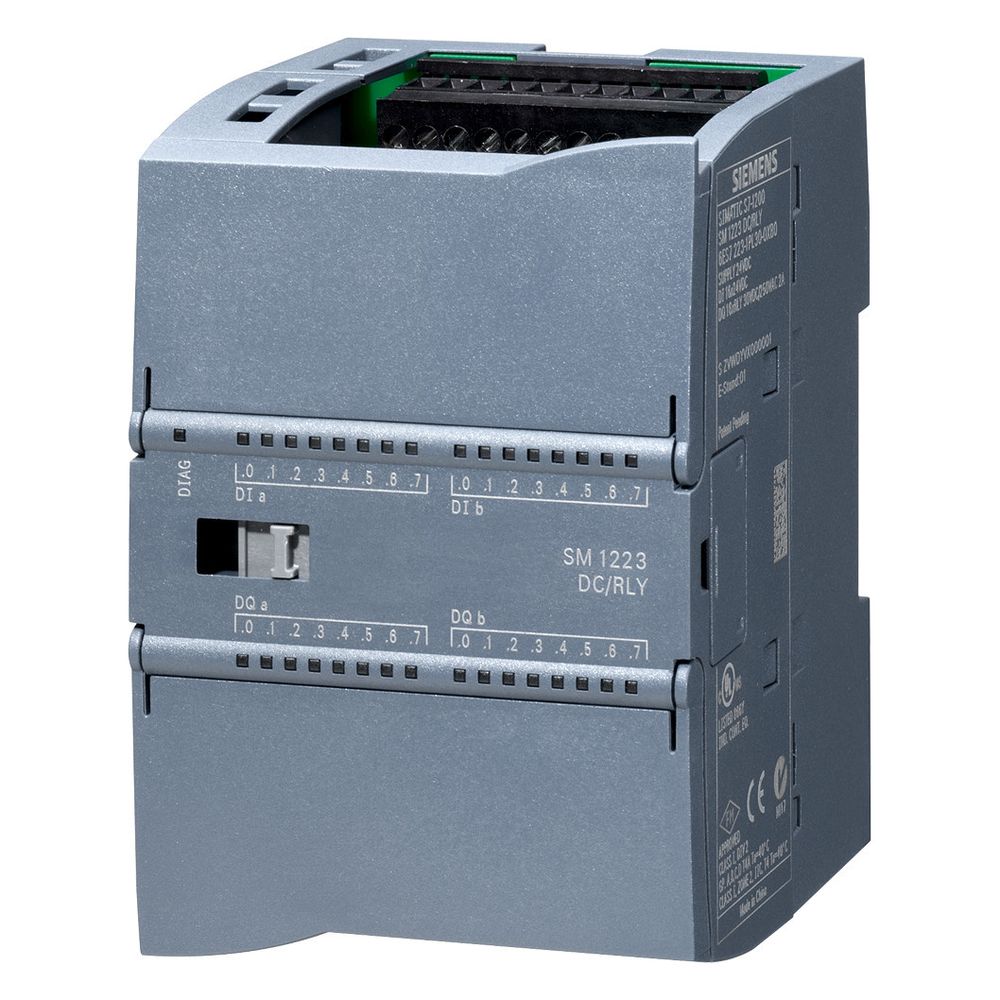

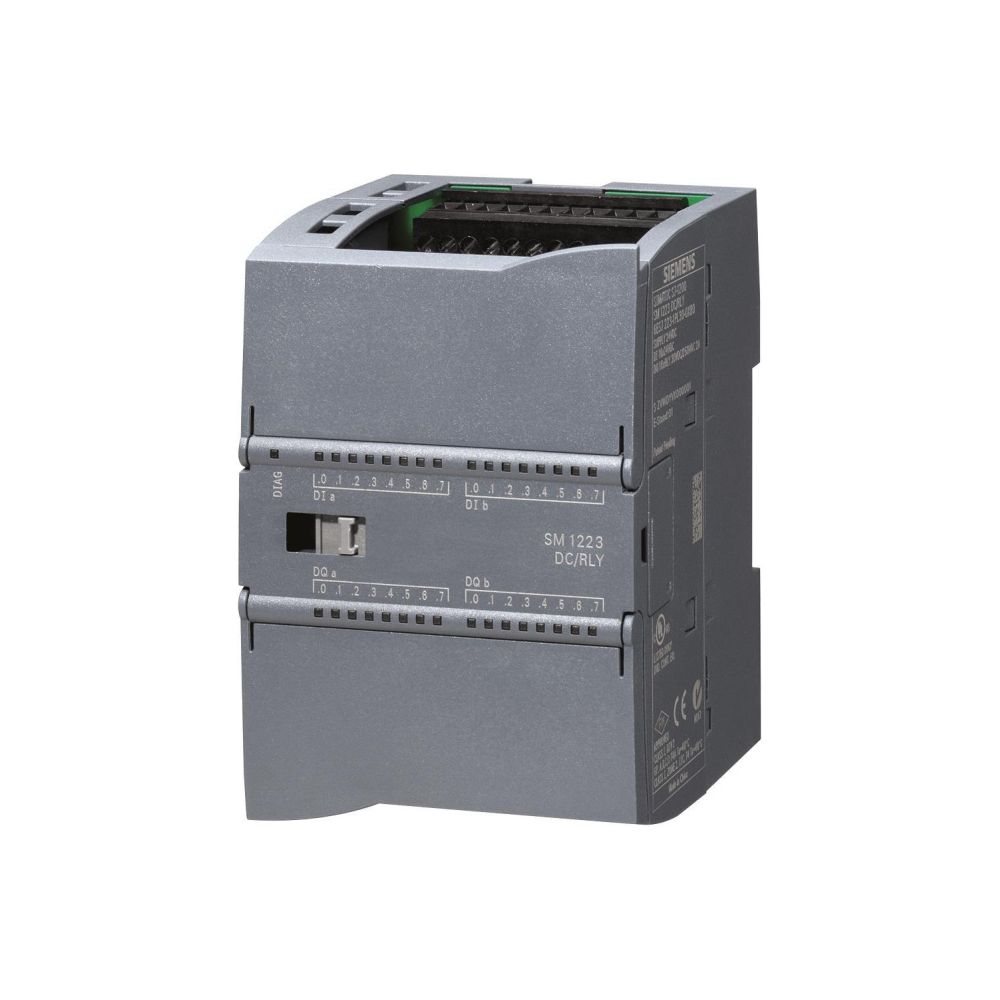

Siemens SIMATIC S7-1200 SM 1223 Digitale Ein- und Ausgangsbaugruppe 16DI/16DO Relais 24VDC 6ES72231PL320XB0
Das Signalmodul SM 1223 von Siemens erweitert die integrierte Peripherie der SIMATIC S7-1200 Steuerungen um 16 digitale Eingänge und 16 digitale Ausgänge. Es ermöglicht eine flexible Anpassung der Steuerung an spezifische Automatisierungsaufgaben und dient der nachträglichen Anlagenerweiterung. Die Ausgänge sind als Relais ausgeführt und unterstützen sowohl Gleich- als auch Wechselspannung.
Funktionsweise

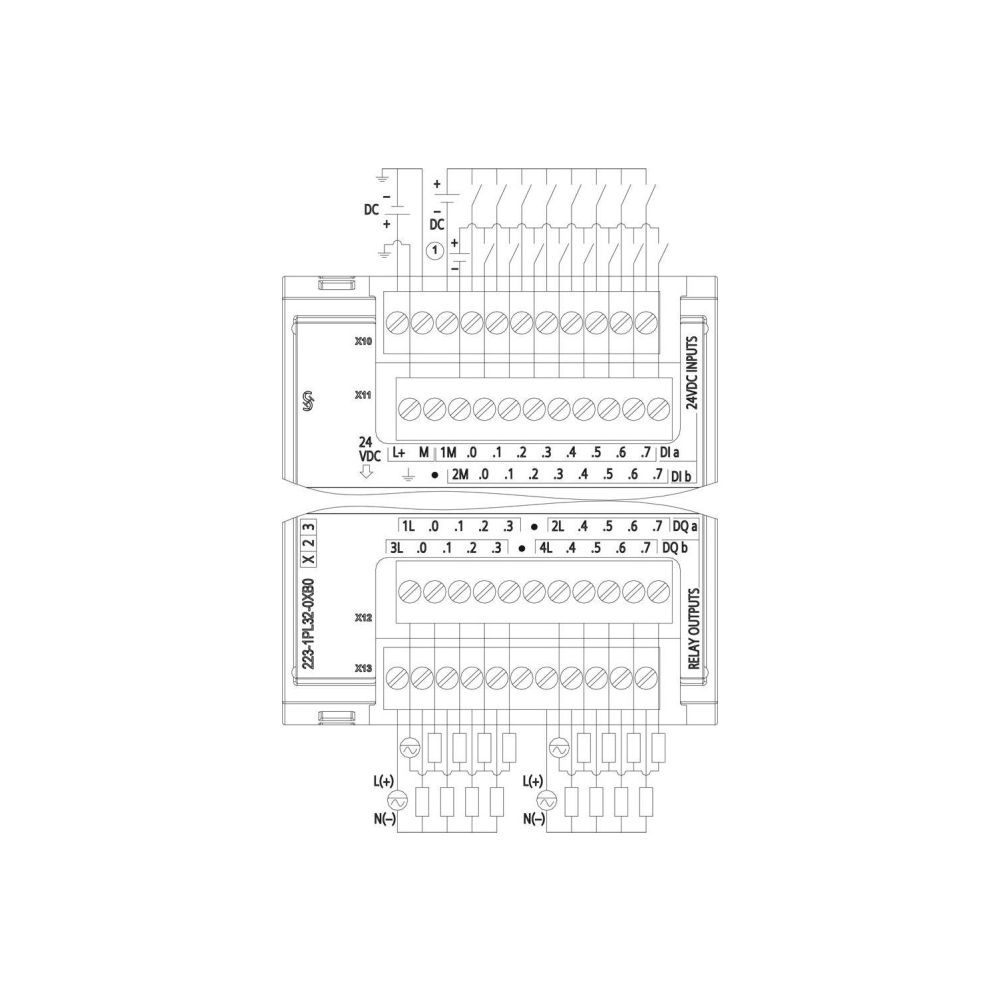

Das Modul verarbeitet digitale Eingangssignale vom Typ DC 24 V gemäß IEC Typ 1. Die 16 Relais-Ausgänge bieten Flexibilität bei der Ansteuerung von Aktoren und schalten Spannungen im Bereich von 5 V bis 250 V AC beziehungsweise 5 V bis 30 V DC. Die Konfigurierbarkeit der Ein- und Ausgänge erlaubt eine Abstimmung auf die jeweilige Applikation, wobei die Verzögerungszeit bei Signalwechseln variabel zwischen 0,2 ms und 12,8 ms einstellbar ist.
Technische Daten
- Anzahl digitale Eingänge: 16
- Anzahl digitale Ausgänge: 16
- Ausgangsart: Relais
- Versorgungsspannung: 20,4 - 28,8 V DC
- Ausgangsstrom: 2 A
- Zulässige Spannung am Eingang: 0 - 30 V
- Zulässige Spannung am Ausgang: 5 - 250 V
- Verzögerungszeit: 0,2 - 12,8 ms

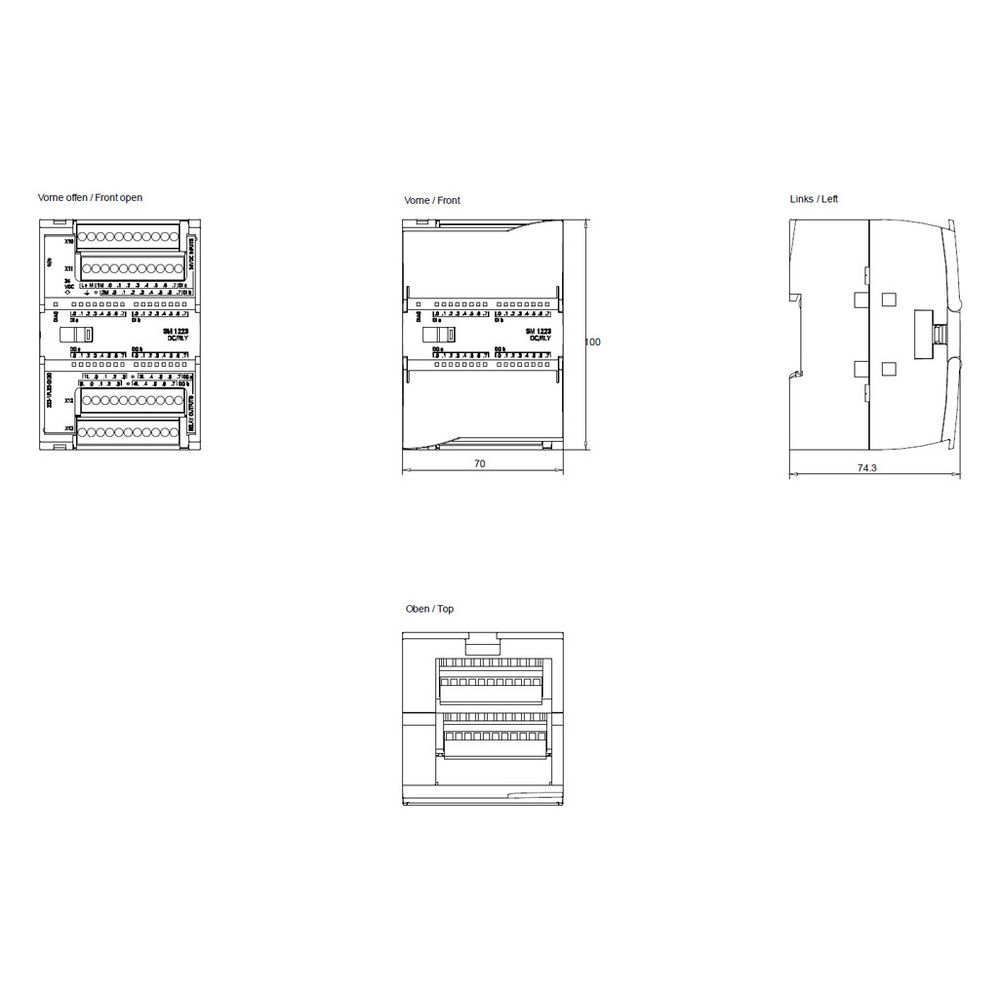

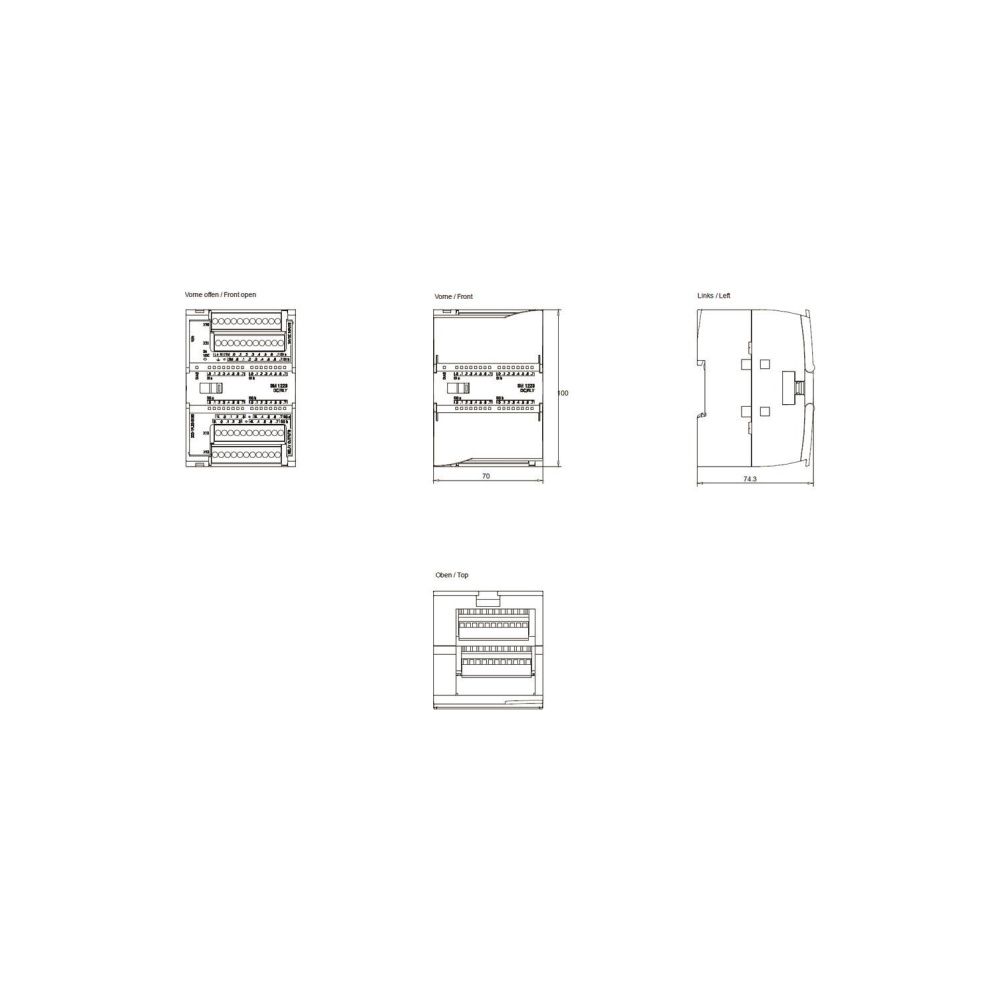

- Abmessungen (BxHxT): 70 x 100 x 75 mm
Technische Daten
| Hersteller | Siemens |
| Anzahl der digitalen Ausgänge | 16 |
| Anzahl der digitalen Eingänge | 16 |
| Art der Ausgangsspannung | AC/DC |
| Art der Eingangsspannung | DC |
| Art des Digitalausgangs | Relais |
| Artikelnummer | SIEMENS-6ES72231PL320XB0 |
| Ausgangsstrom | 2 |
| Ausgänge | 16 |
| Breite | 70 |
| Digitale Ausgänge konfigurierbar | Ja |
| Digitale Eingänge konfigurierbar | Ja |
| EAN-13 | 6940408102019 |
| Eingangsstrom bei Signal 1 | 4 |
| Eingänge | 16 |
| Explosionsschutz-Kategorie für Staub | ohne |
| Geeignet für Sicherheitsfunktionen | Nein |
| Gewicht | 0,319 kg |
| Höhe | 100 |
| Kurzschlussschutz, Ausgänge vorhanden | Nein |
| Redundanzfähigkeit | Nein |
| Spannungsart der Versorgungsspannung | DC |
| Tiefe | 75 |
| Versorgungsspannung DC | 20,4 - 28,8 |
| Verzögerungszeit bei Signalwechsel | 0,2 - 12,8 |
| Zugehöriges Betriebsmittel (Ex ia) | Nein |
| Zugehöriges Betriebsmittel (Ex ib) | Nein |
| Zulässige Spannung am Ausgang | 5 - 250 |
| Zulässige Spannung am Eingang | 0 - 30 |
| WEEE-Nr. | 23691322 |
