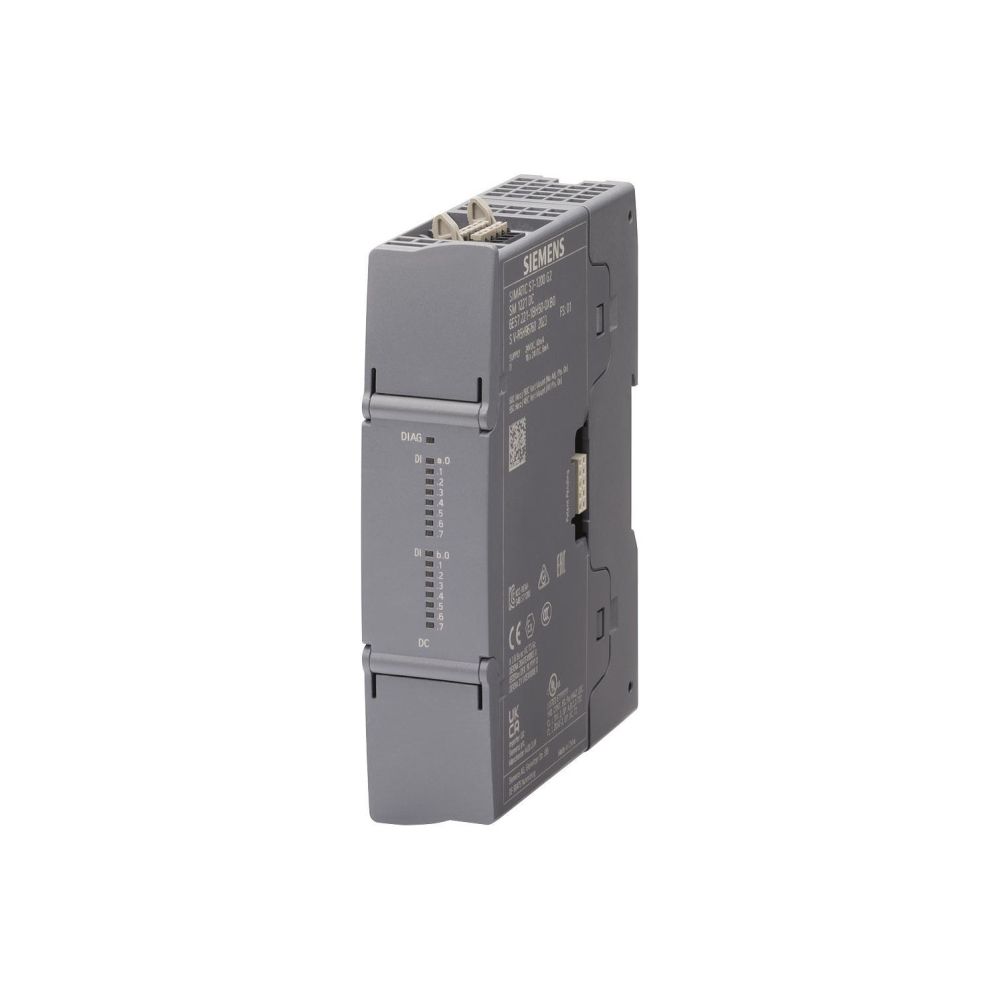

Siemens SIMATIC S7-1200 SM 1223 Signalmodul 8x DI 24VDC 8x DO Relais 30x125x100mm 6ES7223-5PH50-0XB0
Das Signalmodul SM 1223 aus der Reihe SIMATIC S7-1200 von Siemens erweitert die Steuerung um 8 digitale Eingänge und 8 digitale Ausgänge. Die Komponente ist für eine Versorgungsspannung von 20,4 bis 28,8 V DC ausgelegt und ermöglicht eine flexible Konfiguration der Ein- und Ausgänge für industrielle Automatisierungsaufgaben.
Funktionsweise

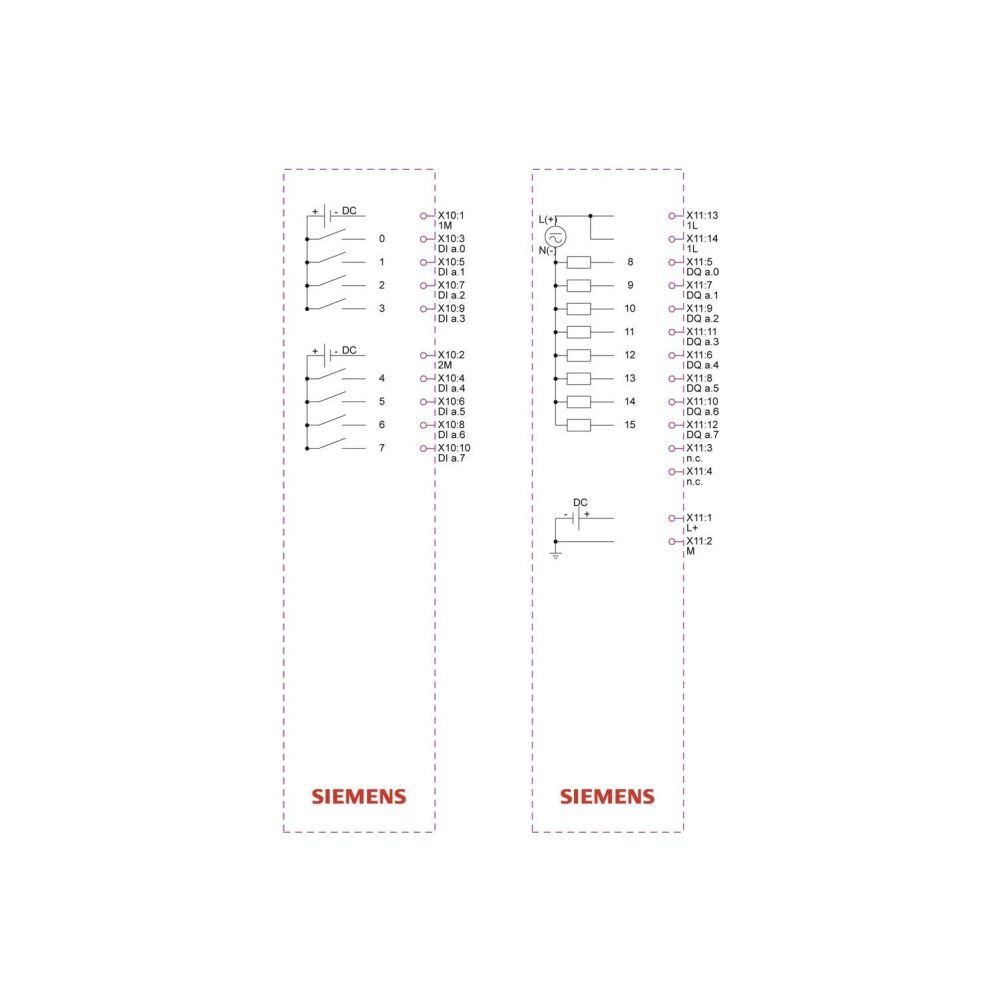

Die digitalen Eingänge verarbeiten Signale mit einer Stromaufnahme von 4 mA bei einer zulässigen Spannung von 0 bis 30 V DC. Die Signalverarbeitung erfolgt mit einer konfigurierbaren Verzögerungszeit zwischen 0,2 und 12,8 ms. Die 8 digitalen Ausgänge sind als Relais ausgeführt und unterstützen Schaltspannungen von 5 bis 250 V AC/DC bei einem Ausgangsstrom von 2 A.
Technische Daten
- Digitale Eingänge: 8
- Digitale Ausgänge: 8
- Versorgungsspannung: 20,4 - 28,8 V DC
- Ausgangstyp: Relais
- Ausgangsstrom: 2 A
- Schaltspannung Ausgang: 5 - 250 V AC/DC
- Eingangsstrom bei Signal 1: 4 mA
- Verzögerungszeit: 0,2 - 12,8 ms

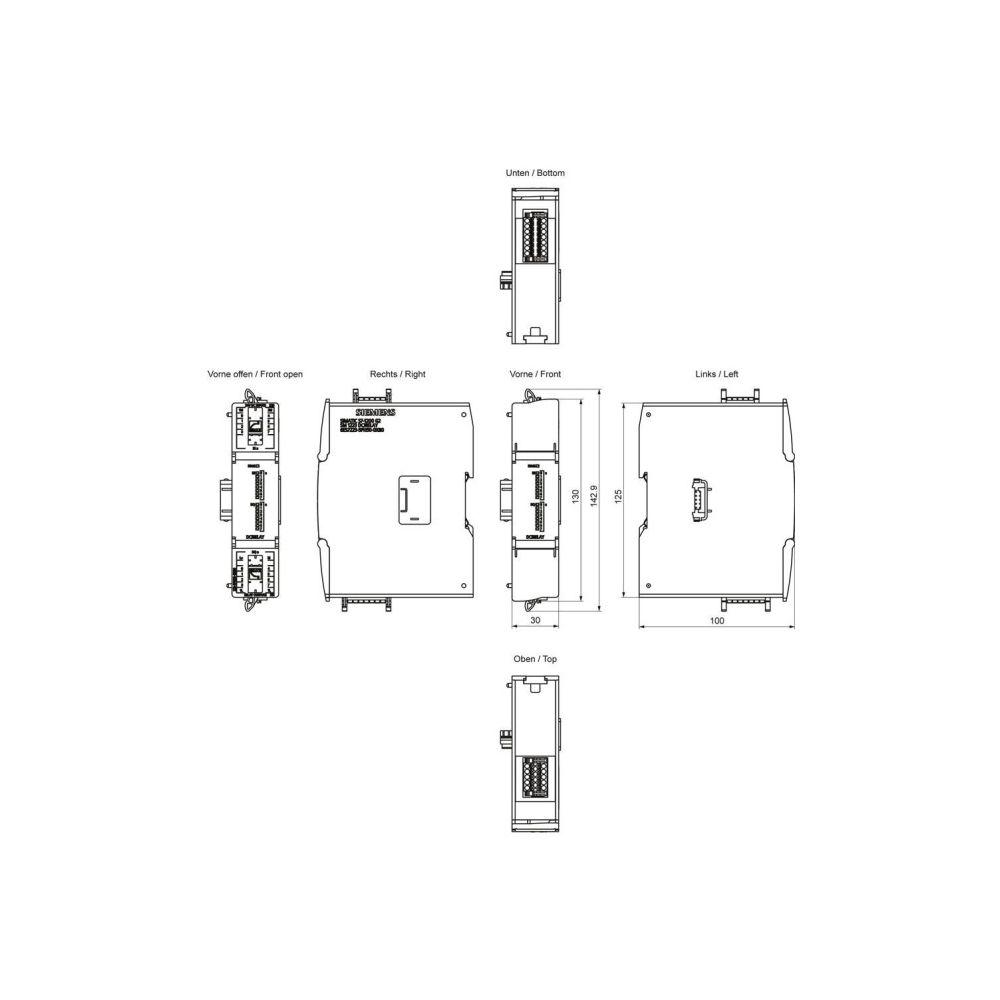

- Breite: 30 mm
- Höhe: 125 mm
- Tiefe: 100 mm
Technische Daten
| Hersteller | Siemens |
| Anzahl der digitalen Ausgänge | 8 |
| Anzahl der digitalen Eingänge | 8 |
| Art der Ausgangsspannung | AC/DC |
| Art der Eingangsspannung | DC |
| Art des Digitalausgangs | Relais |
| Artikelnummer | SIEMENS-6ES72235PH500XB0 |
| Ausgangsstrom | 2 |
| Breite | 30 |
| Digitale Ausgänge konfigurierbar | Ja |
| Digitale Eingänge konfigurierbar | Ja |
| EAN-13 | 4047623417354 |
| Eingangsstrom bei Signal 1 | 4 |
| Explosionsschutz-Kategorie für Staub | ohne |
| Geeignet für Sicherheitsfunktionen | Nein |
| Gewicht | 0,24 kg |
| Höhe | 125 |
| Kurzschlussschutz, Ausgänge vorhanden | Nein |
| Redundanzfähigkeit | Nein |
| Spannungsart der Versorgungsspannung | DC |
| Tiefe | 100 |
| Versorgungsspannung DC | 20,4 - 28,8 |
| Verzögerungszeit bei Signalwechsel | 0,2 - 12,8 |
| Zugehöriges Betriebsmittel (Ex ia) | Nein |
| Zugehöriges Betriebsmittel (Ex ib) | Nein |
| Zulässige Spannung am Ausgang | 5 - 250 |
| Zulässige Spannung am Eingang | 0 - 30 |
| WEEE-Nr. | 23691322 |
