Beschreibung

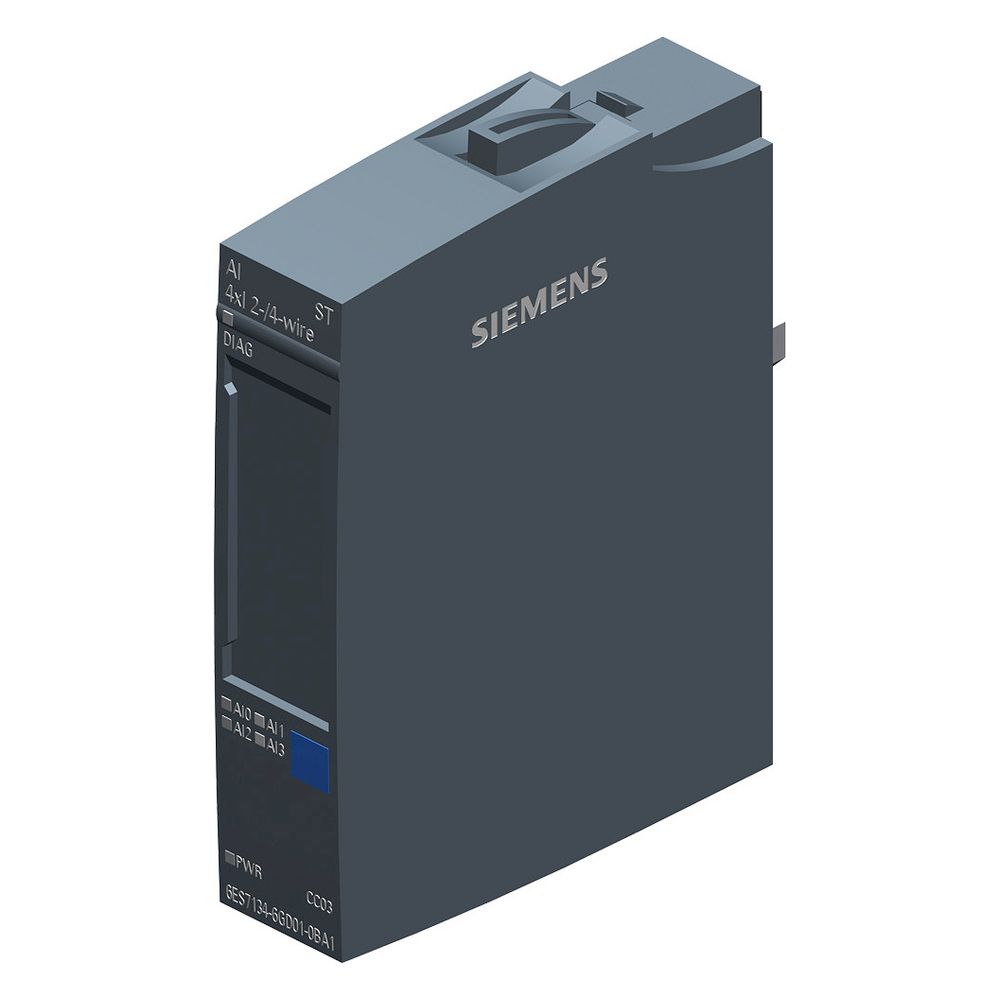

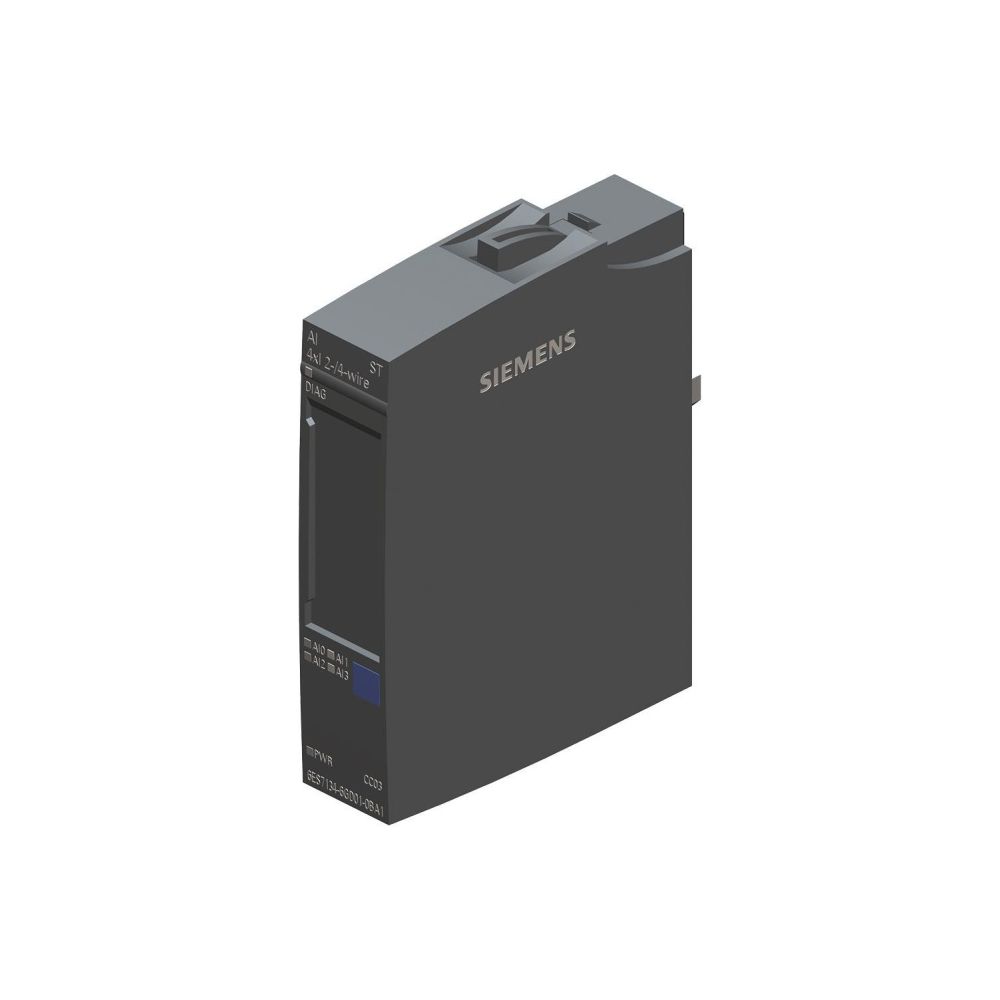

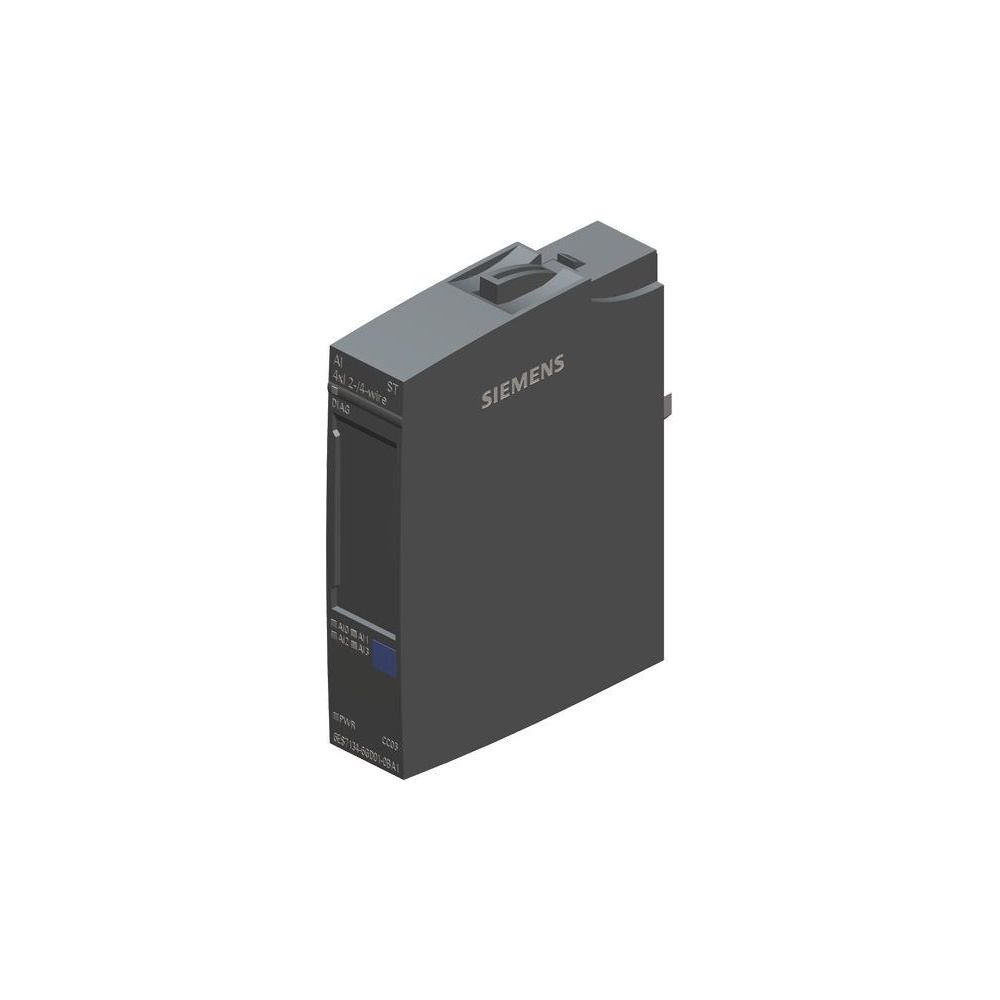

Siemens SIMATIC ET 200SP Analoges Eingangsmodul AI 4XI 2-/4-Wire Standard 16 Bit 73x15x58mm 6ES7134-6GD01-0BA1
Das analoge Eingangsmodul SIMATIC ET 200SP von Siemens ist eine Systemkomponente zur präzisen Erfassung von Stromsignalen in dezentralen Automatisierungslösungen. Das Modul verfügt über vier konfigurierbare Analogeingänge mit einer Auflösung von 16 Bit und ist für den Einsatz in Schaltschränken mit Schutzart IP20 ausgelegt. Es unterstützt den Betrieb mit 2- oder 4-Draht-Sensoren und ist für die Montage auf Tragschienen sowie den Fronteinbau optimiert.
Funktionsweise und Montage
Das Modul ist für den Einsatz in einem SIMATIC ET 200SP Peripheriesystem konzipiert und ermöglicht eine flexible Konfiguration innerhalb der Station. Die Anbindung erfolgt über einen separaten Buskoppler. Durch das integrierte Farbcodierungssystem CC03 und die Moduldiagnose wird die Inbetriebnahme sowie die Wartung vereinfacht. Die Spannungsversorgung erfolgt über einen Gleichspannungsbereich von 19,2 V bis 28,8 V.
Technische Daten
- Anzahl der analogen Eingänge: 4
- Auflösung der Analogeingänge: 16 Bit
- Versorgungsspannung DC: 19,2 - 28,8 V
- Schutzart: IP20

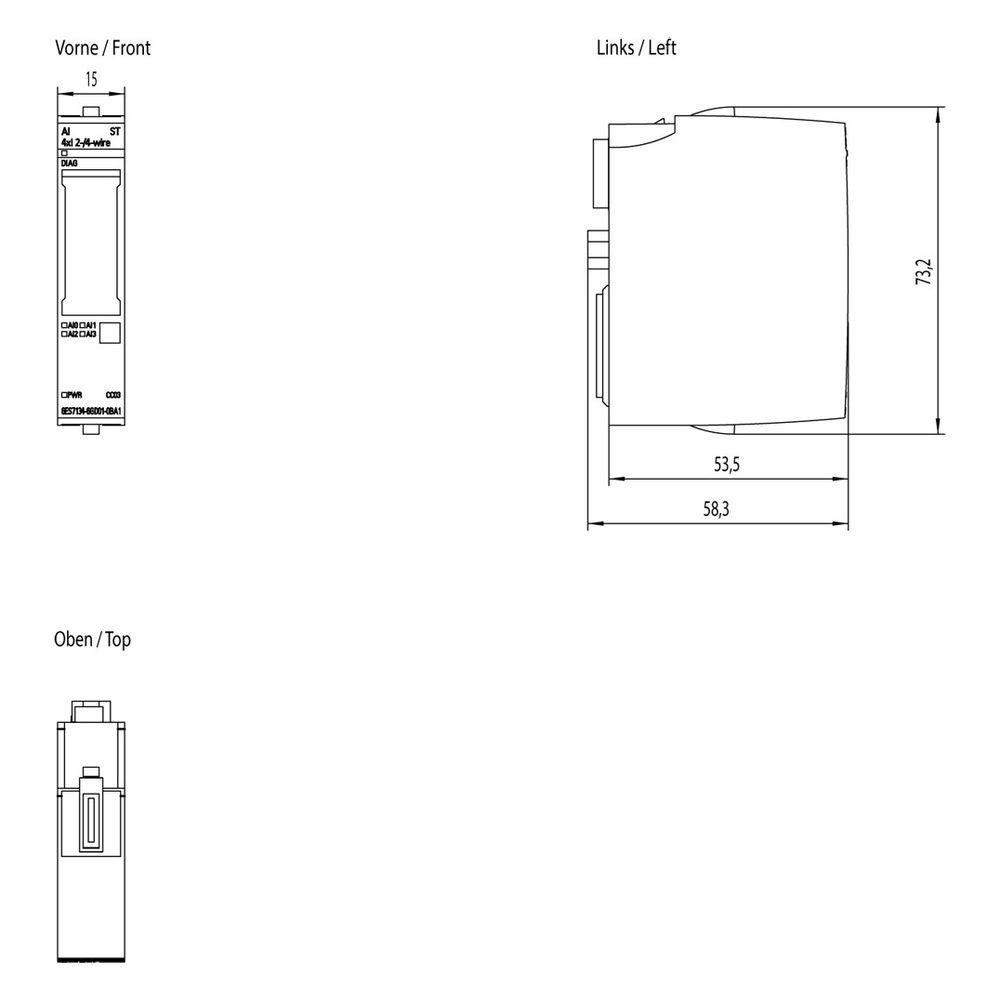

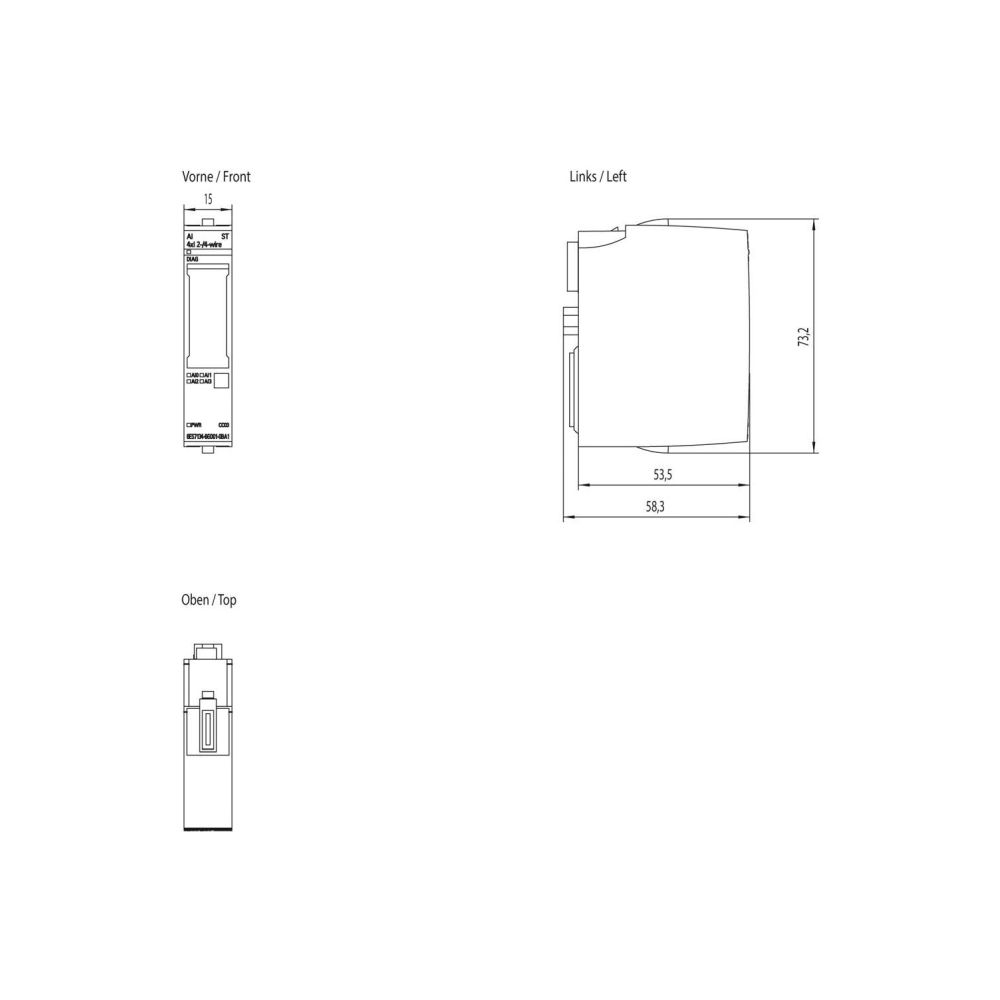

- Breite: 15 mm
- Höhe: 73 mm
- Tiefe: 58 mm
Technische Daten
| Hersteller | Siemens |
| Analoge Eingänge konfigurierbar | Ja |
| Anzahl der analogen Ausgänge | 0 |
| Anzahl der analogen Eingänge | 4 |
| Anzahl der HW-Schnittstellen Industrial Ethernet | 0 |
| Anzahl der HW-Schnittstellen parallel | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485 | 0 |
| Anzahl der HW-Schnittstellen seriell TTY | 0 |
| Anzahl der HW-Schnittstellen sonstige | 0 |
| Anzahl der HW-Schnittstellen USB | 0 |
| Anzahl der HW-Schnittstellen Wireless | 0 |
| Anzahl der Schnittstellen PROFINET | 0 |
| Artikelnummer | SIEMENS-6ES71346GD010BA1 |
| Auflösung der Analogeingänge | 16 |
| Ausgänge analog | 0 |
| Breite | 15 |
| EAN-13 | 4047623409212 |
| Eingang, Spannung | Nein |
| Eingang, Strom | Ja |
| Eingang, Thermoelement | Nein |
| Eingang, Widerstand | Nein |
| Eingang, Widerstandsthermometer | Nein |
| Eingangssignal konfigurierbar | Ja |
| Eingänge analog | 4 |
| Feldbusanschluss über seperaten Buskoppler möglich | Ja |
| Fronteinbau möglich | Ja |
| Funkstandard Bluetooth | Nein |
| Funkstandard GPRS | Nein |
| Funkstandard GSM | Nein |
| Funkstandard UMTS | Nein |
| Funkstandard WLAN 80211 | Nein |
| Geeignet für Sicherheitsfunktionen | Nein |
| Geeignet für Tragschienenmontage | Ja |
| Gewicht | 0,038 kg |
| Höhe | 73 |
| IO-Link Master | Nein |
| Mobilfunkstandard 3G (UMTS) | Nein |
| Rack-Montage möglich | Ja |
| Schutzart (IP) | IP20 |
| Spannungsart der Versorgungsspannung | DC |
| Systemkomponente | Ja |
| Tiefe | 58 |
| Tragschienenmontage möglich | Ja |
| Unterstützt Protokoll für AS-Interface Safety at Work | Nein |
| Unterstützt Protokoll für ASI | Nein |
| Unterstützt Protokoll für CAN | Nein |
| Unterstützt Protokoll für Data-Highway | Nein |
| Unterstützt Protokoll für DeviceNet | Nein |
| Unterstützt Protokoll für DeviceNet Safety | Nein |
| Unterstützt Protokoll für EtherNet/IP | Nein |
| Unterstützt Protokoll für Foundation Fieldbus | Nein |
| Unterstützt Protokoll für INTERBUS | Nein |
| Unterstützt Protokoll für INTERBUS-Safety | Nein |
| Unterstützt Protokoll für KNX | Nein |
| Unterstützt Protokoll für LON | Nein |
| Unterstützt Protokoll für Modbus | Nein |
| Unterstützt Protokoll für PROFIBUS | Nein |
| Unterstützt Protokoll für PROFINET CBA | Nein |
| Unterstützt Protokoll für PROFINET IO | Nein |
| Unterstützt Protokoll für PROFIsafe | Nein |
| Unterstützt Protokoll für SafetyBUS p | Nein |
| Unterstützt Protokoll für SERCOS | Nein |
| Unterstützt Protokoll für sonstige Bussysteme | Nein |
| Unterstützt Protokoll für SUCONET | Nein |
| Unterstützt Protokoll für TCP/IP | Nein |
| Versorgungsspannung DC | 19,2 - 28,8 |
| Wand-/Direktmontage möglich | Nein |
| Zugehöriges Betriebsmittel (Ex ia) | Nein |
| Zugehöriges Betriebsmittel (Ex ib) | Nein |
| WEEE-Nr. | 23691322 |
