Beschreibung

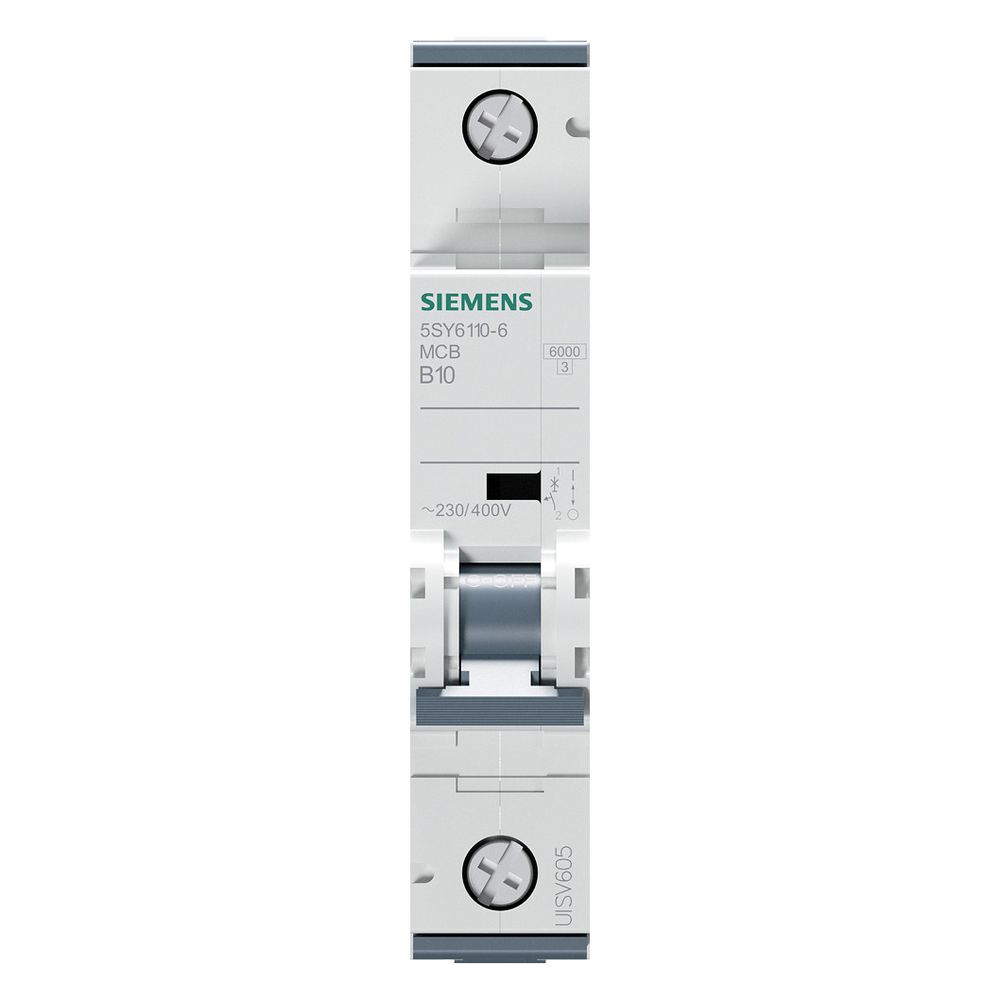

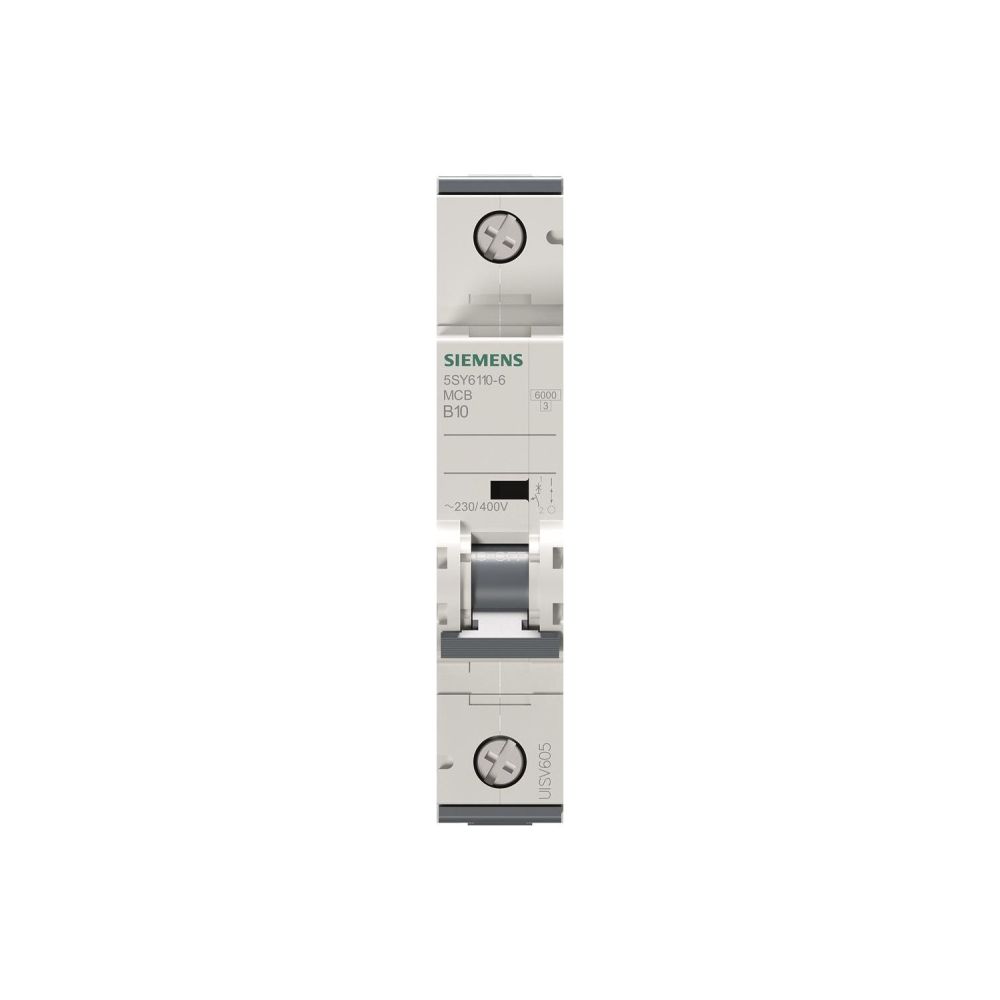

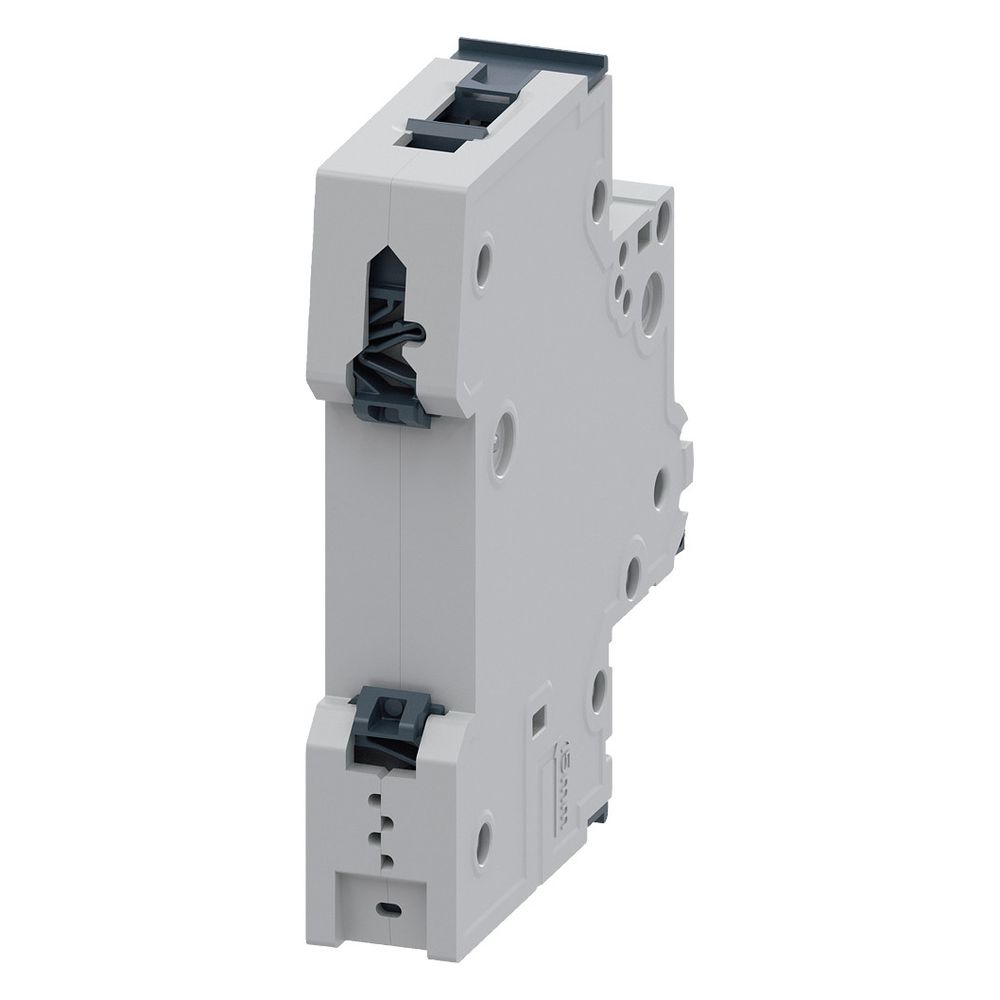

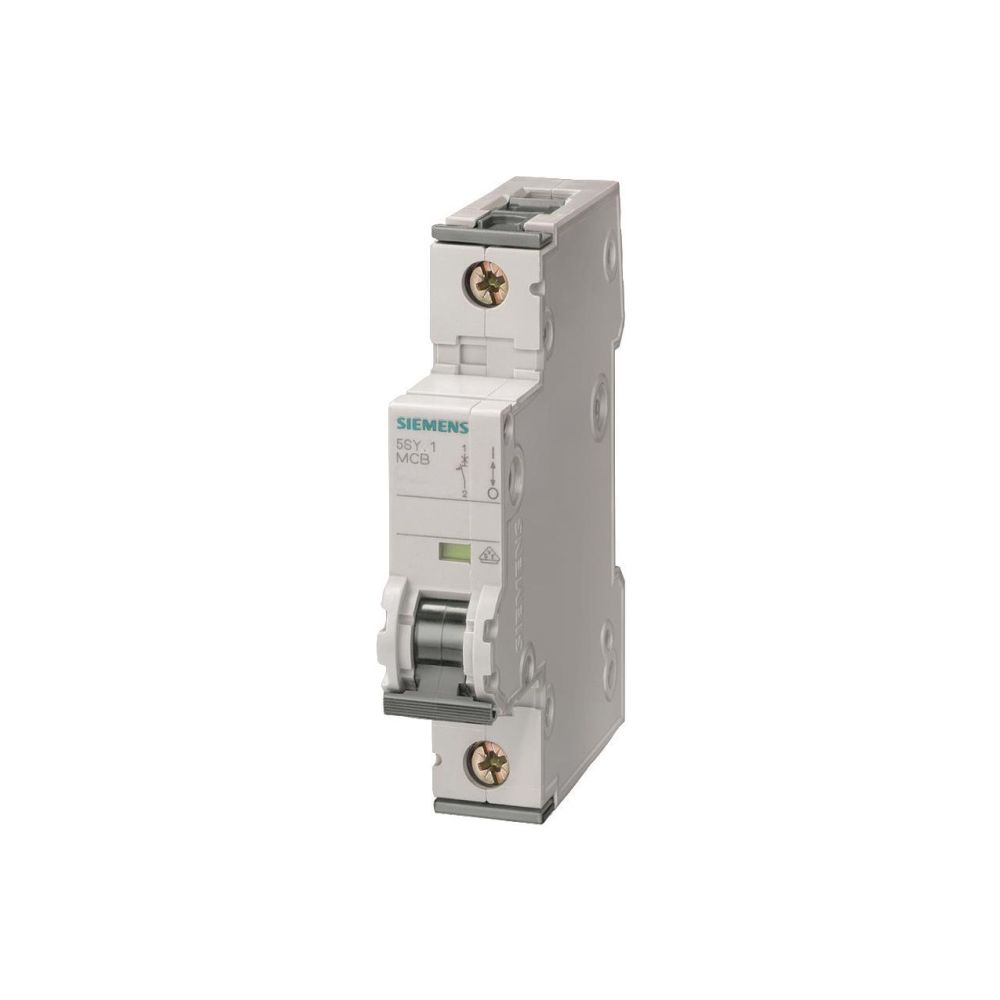

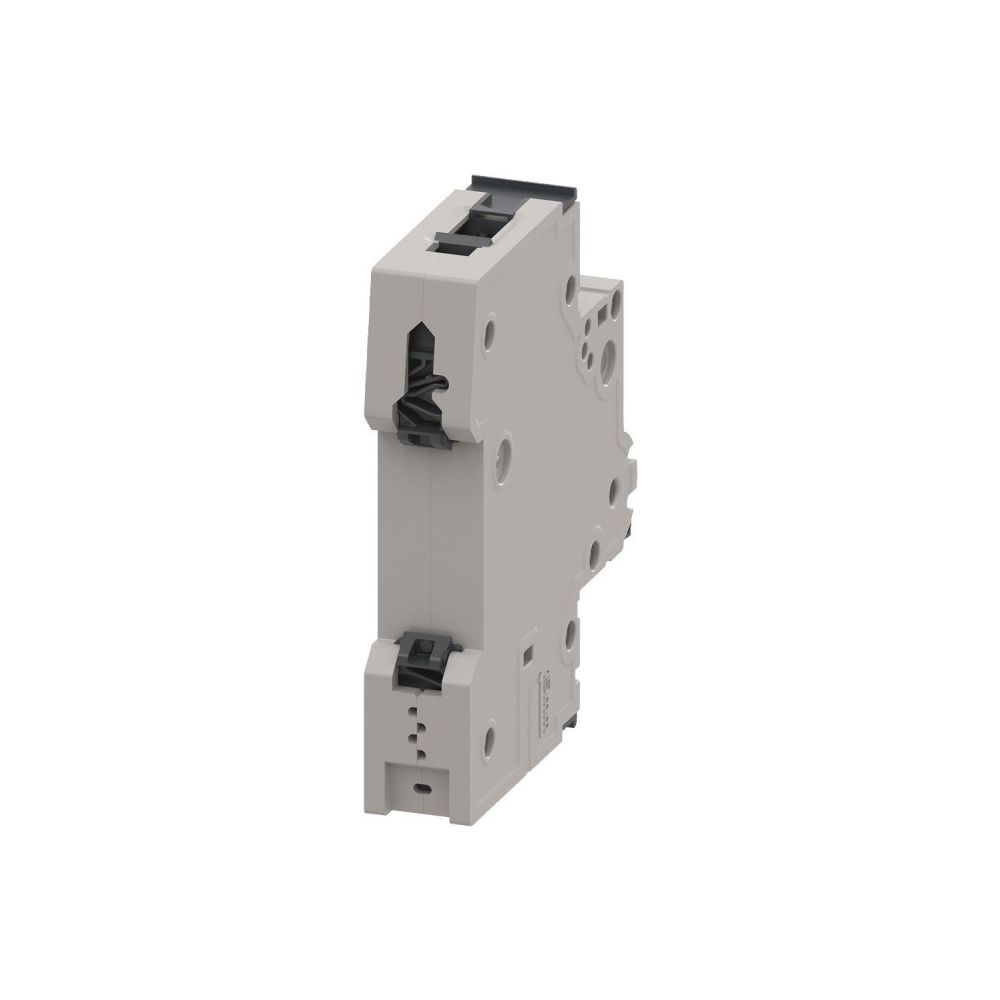

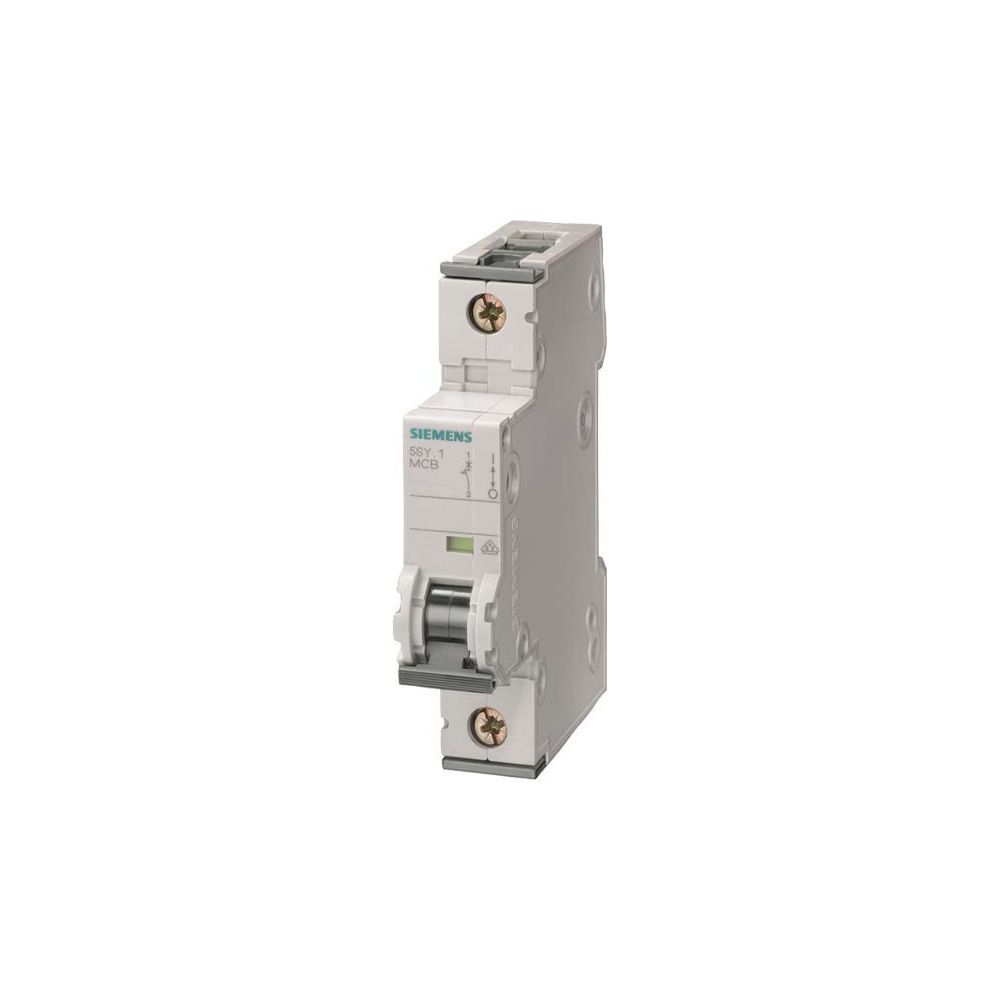

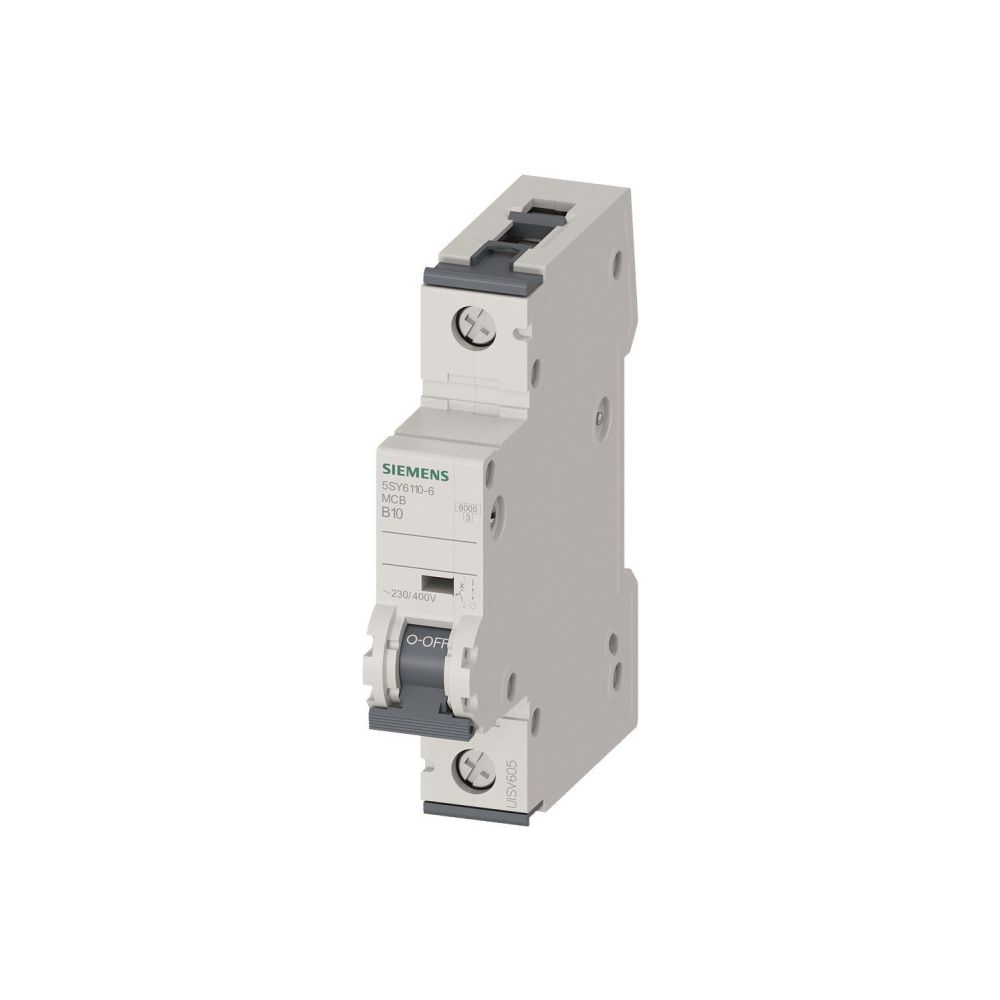

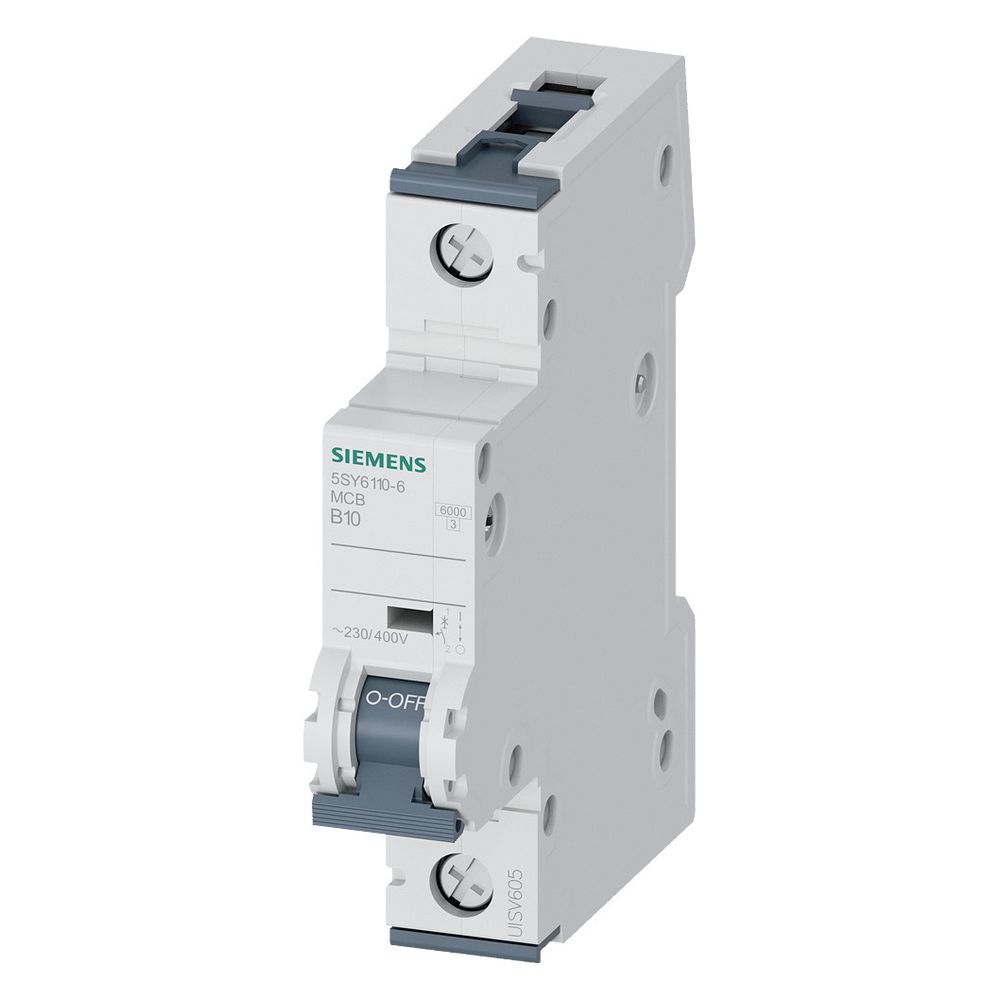

Siemens Leitungsschutzschalter 5SY6 1-polig B 10A 6kA 1TE 5SY61106
Der 1-polige Sicherungsautomat 5SY6 von Siemens dient dem Leitungsschutz in elektrischen Anlagen. Mit der Auslösecharakteristik B und einem Bemessungsstrom von 10 A ist das Gerät für den Einsatz in Wechselstromnetzen konzipiert. Die kompakte Bauweise beansprucht eine Teilungseinheit auf der Tragschiene.
Montage und Anwendung

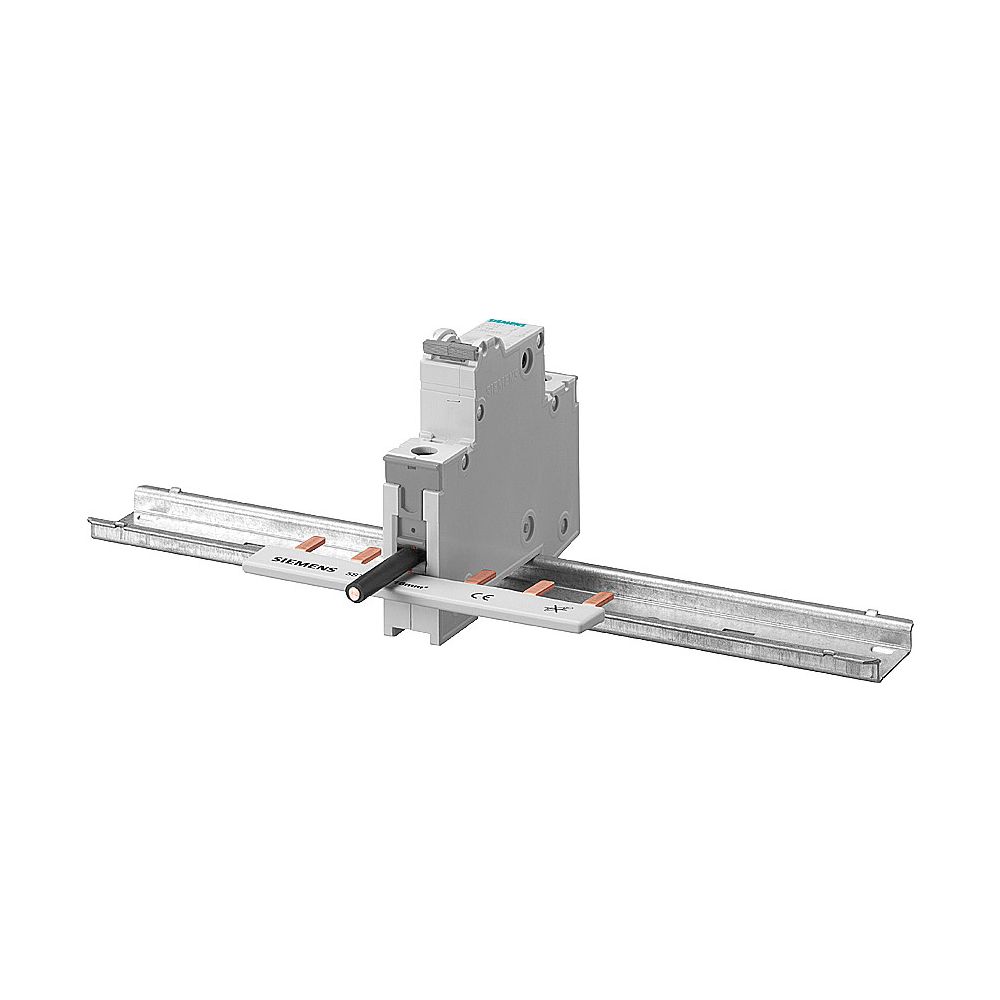

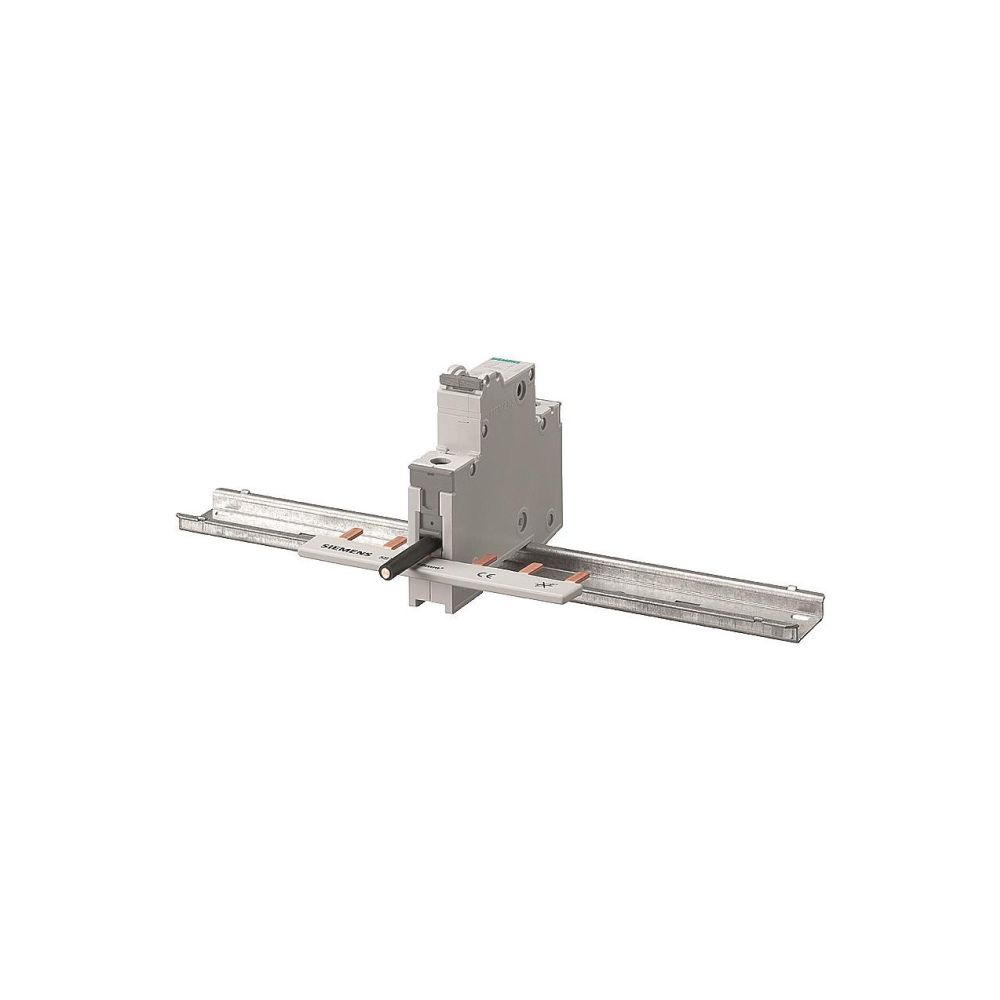

Der Leitungsschutzschalter ist für die Montage auf Tragschienen vorgesehen und weist eine Einbautiefe von 70 mm auf. Die Nachrüstung mit Zusatzeinrichtungen ist möglich. Mit der Schutzart IP20 und einem Betriebstemperaturbereich von -25 bis 55 °C eignet sich der Automat für diverse industrielle und gewerbliche Installationsumgebungen.
Technische Daten
- Auslösecharakteristik: B
- Bemessungsstrom: 10 A
- Bemessungsspannung: 400 V
- Bemessungsschaltvermögen Icn (EN 60898): 6 kA
- Bemessungsschaltvermögen Icu (IEC 60947-2): 15 kA
- Polzahl: 1
- Breite in Teilungseinheiten: 1
- Leiterquerschnitt: 0,75 - 35 mm²
- Verlustleistung: 1,3 W
- Schutzart: IP20
Technische Daten
| Hersteller | Siemens |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,75 - 35 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,75 - 35 |
| Anzahl der abgesicherten Pole | 1 |
| Artikelnummer | SIEMENS-5SY61106 |
| Auslösecharakteristik | B |
| Bemessungsisolationsspannung Ui | 440 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 6 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 6 |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 15 |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 15 |
| Bemessungsspannung | 400 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 |
| Bemessungsstrom | 10 |
| Breite in Teilungseinheiten | 1 |
| EAN-13 | 4001869245874 |

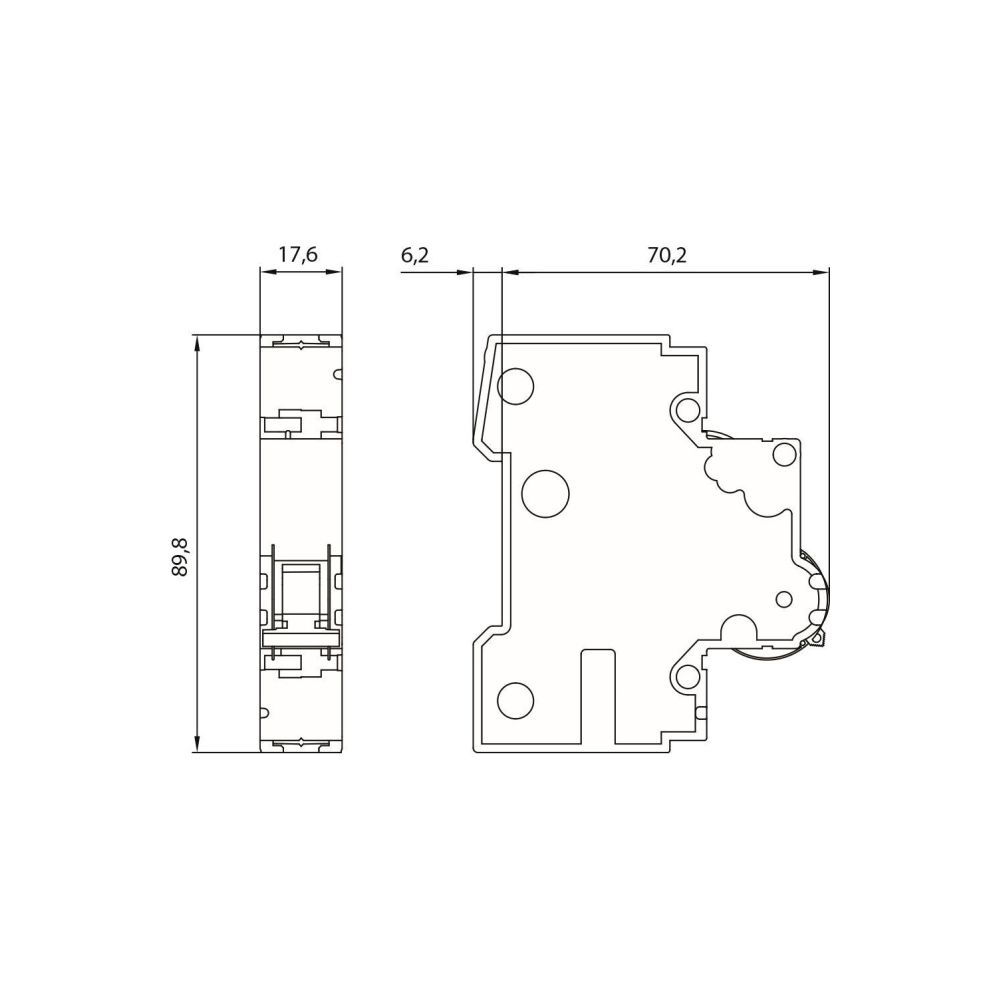

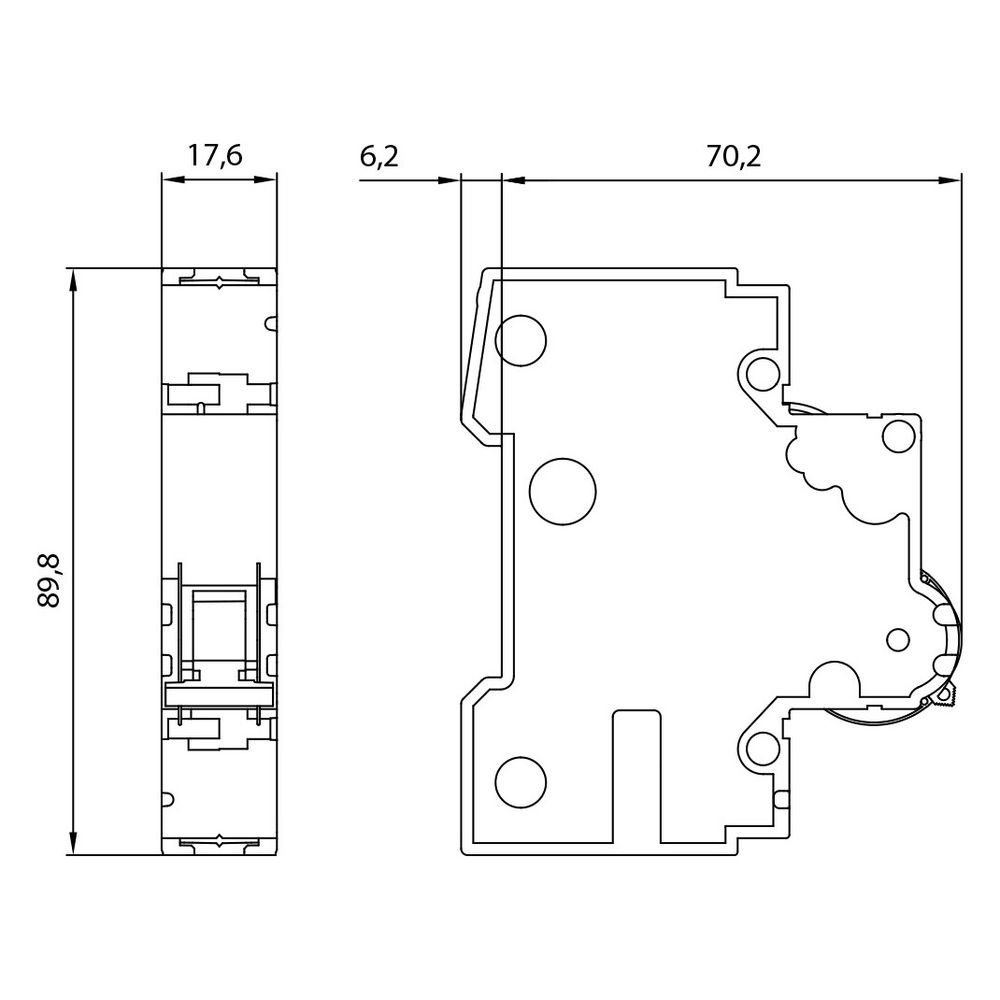

| Einbautiefe | 70 |
| Energiebegrenzungsklasse | 3 |
| Explosionsgeschützt | Nein |
| Frequenz | 50 |
| Gewicht | 0,151 kg |
| Mitschaltender Neutralleiter | Nein |
| Polzahl (gesamt) | 1 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| TE | 1 |
| Umgebungstemperatur während des Betriebs | -25 - 55 |
| Unterputzmontage | Nein |
| Verlustleistung | 1,3 |
| Verschmutzungsgrad | 3 |
| Zusatzeinrichtungen möglich | Ja |
| Überspannungskategorie | 3 |
| WEEE-Nr. | 23691322 |
