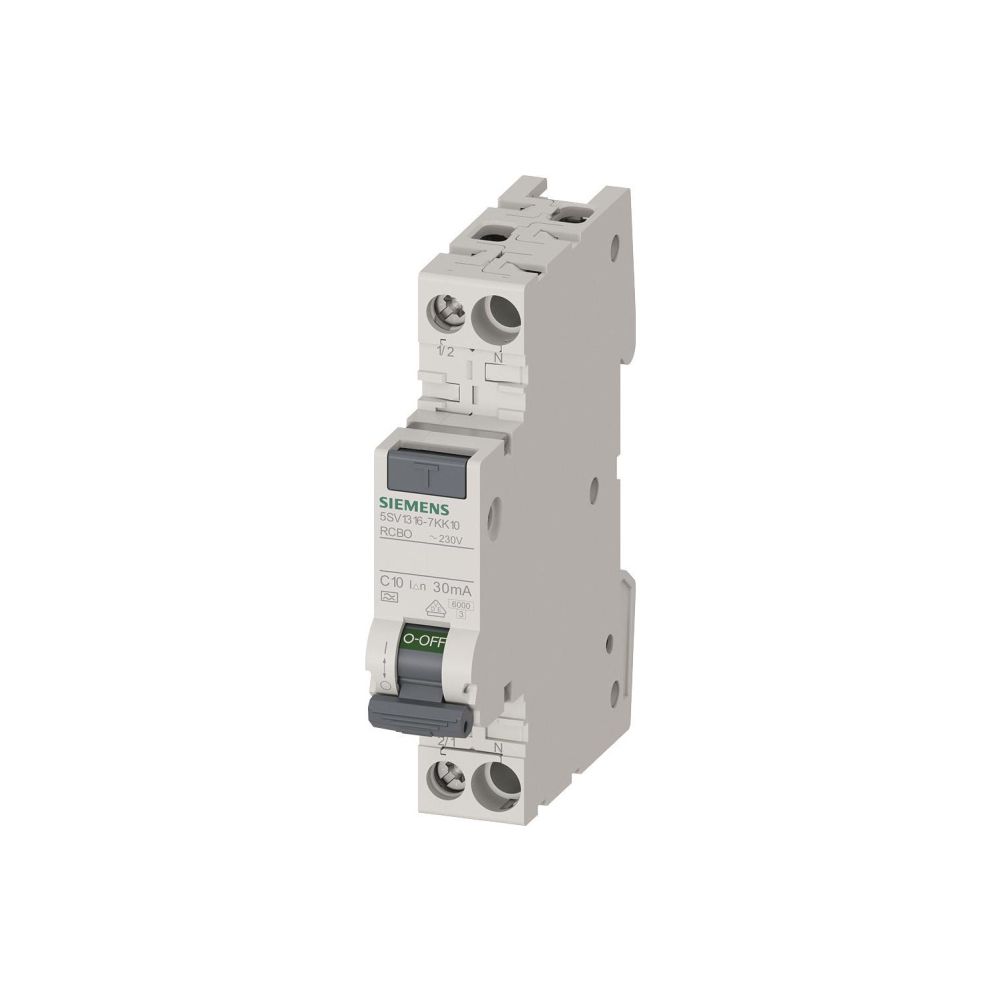

Siemens FI/LS-Schalter 5SV1316-7KK10 Typ A 30mA C10 1-polig+N 6kA 1TE
Der Siemens FI/LS-Schalter 5SV1316-7KK10 kombiniert Fehlerstrom- und Leitungsschutz in einem kompakten Gehäuse mit einer Breite von nur einer Teilungseinheit. Das Gerät vom Typ A mit Auslösecharakteristik C bietet eine zuverlässige Absicherung für elektrische Anlagen bei einer Bemessungsspannung von 230 V. Dank der Montage auf der DIN-Schiene eignet sich der Schalter ideal für den platzsparenden Einsatz in Verteilungen.
Funktionsweise und Sicherheit
Der Schalter verfügt über einen mitschaltenden Neutralleiter und bietet durch die Energiebegrenzungsklasse 3 eine hohe Selektivität. Die unverzögerte Abschaltcharakteristik in Verbindung mit dem Fehlauslöseschutz sorgt für eine schnelle Reaktion bei Fehlerströmen. Mit einer Stoßstromfestigkeit von 1 kA und einer Bemessungsstoßspannungsfestigkeit von 4 kV ist das Gerät für anspruchsvolle Umgebungsbedingungen ausgelegt.
Technische Daten
- Bemessungsstrom: 10 A
- Bemessungsfehlerstrom: 0,03 A
- Bemessungsabschaltvermögen (EN 61009): 6 kA
- Polzahl (gesamt): 2
- Anzahl der abgesicherten Pole: 1
- Auslösecharakteristik: C
- Fehlerstrom-Typ: A

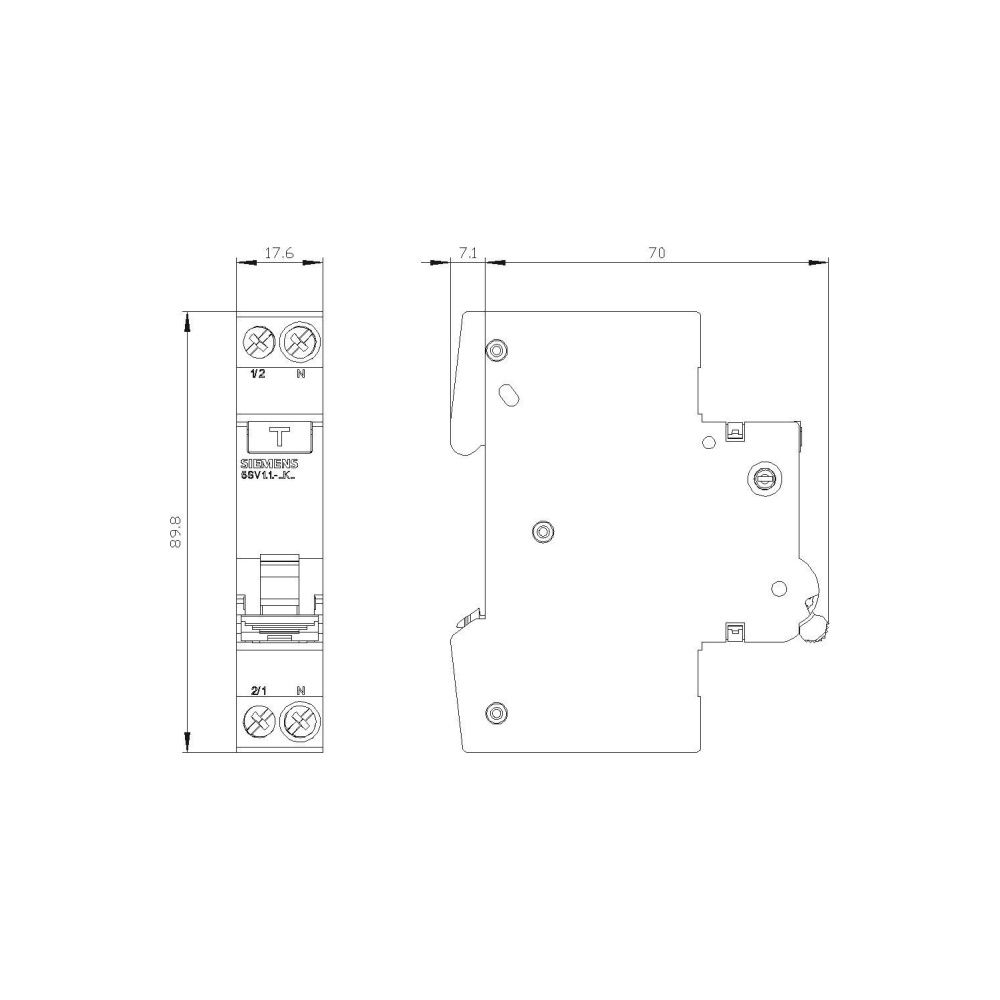

- Einbautiefe: 70 mm
- Breite in Teilungseinheiten: 1
- Leiterquerschnitt: 0,75 - 16 mm²
Technische Daten
| Hersteller | Siemens |
| Abschaltcharakteristik | unverzögert |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,75 - 16 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,75 - 16 |
| Anzahl der abgesicherten Pole | 1 |
| Artikelnummer | SIEMENS-5SV13167KK10 |
| Auslösecharakteristik | C |
| Bemessungsabschaltvermögen nach EN 61009 | 6 |
| Bemessungsabschaltvermögen nach IEC 60947-2 | 10 |
| Bemessungsfehlerstrom | 0,03 |
| Bemessungsisolationsspannung Ui | 253 |
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 6 |
| Bemessungsspannung | 230 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 |
| Bemessungsstrom | 10 |
| Breite in Teilungseinheiten | 1 |
| EAN-13 | 4001869557878 |
| Einbautiefe | 70 |
| Energiebegrenzungsklasse | 3 |
| Fehlauslöseschutz | Ja |
| Fehlerstrom-Typ | A |
| Gewicht | 0,127 kg |
| Mit Verriegelungsvorrichtung | Ja |
| Mitschaltender Neutralleiter | Ja |
| Montageart | DIN-Schiene |
| Polzahl (gesamt) | 2 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Stoßstromfestigkeit | 1 |
| Umgebungstemperatur während des Betriebs | -25 - 45 |
| Verlustleistung | 1,9 |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | 3 |
| WEEE-Nr. | 23691322 |
