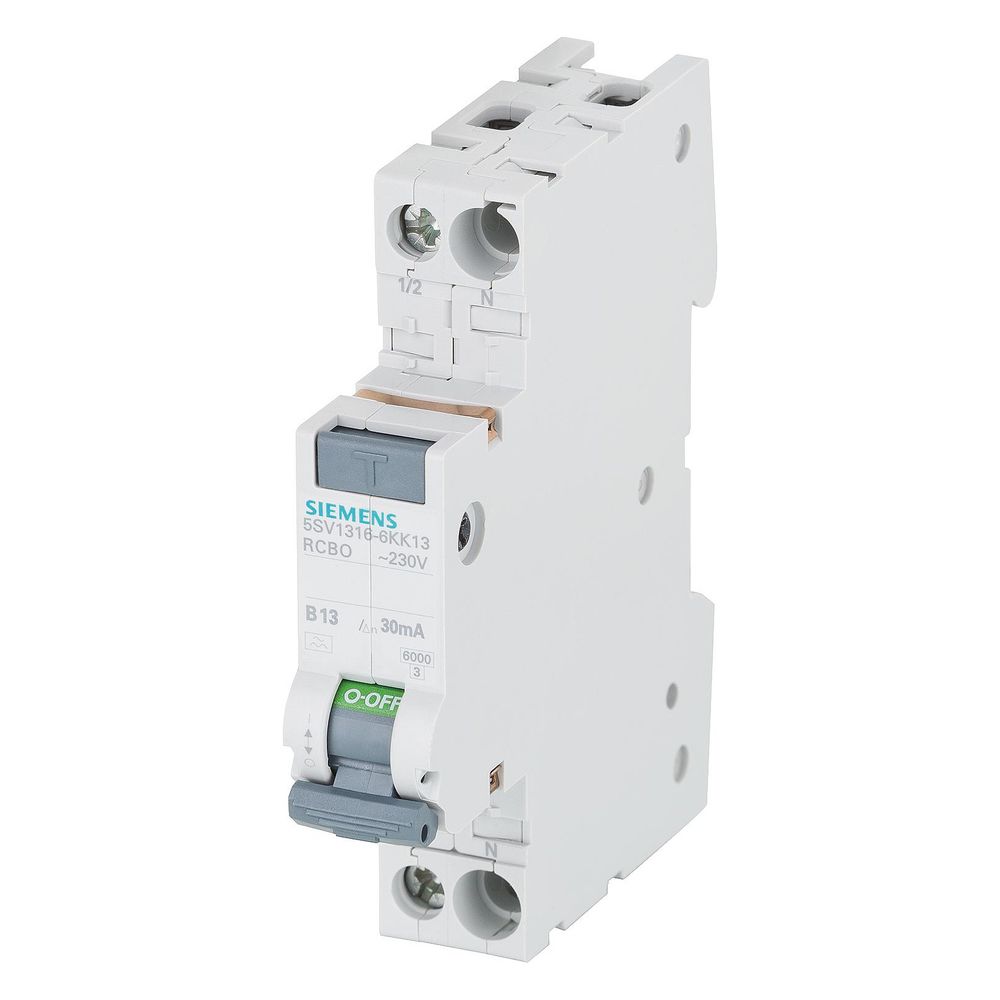

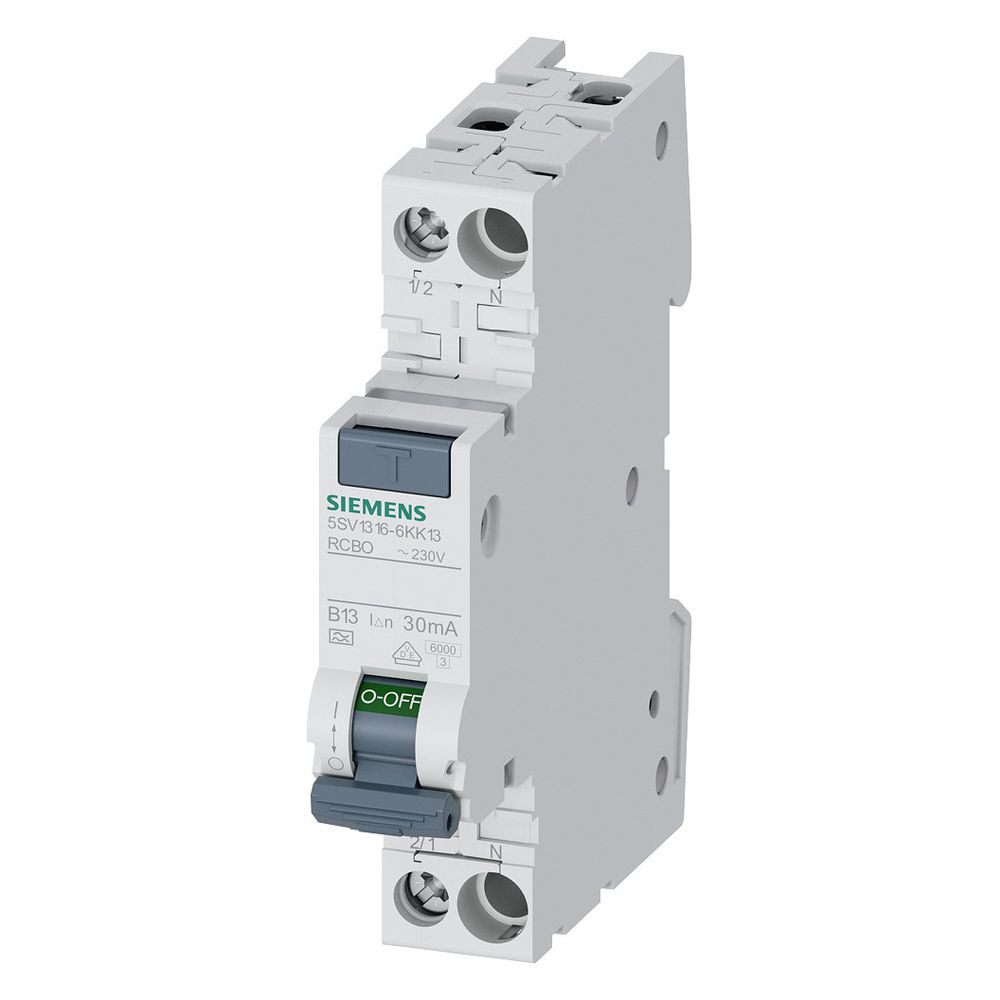

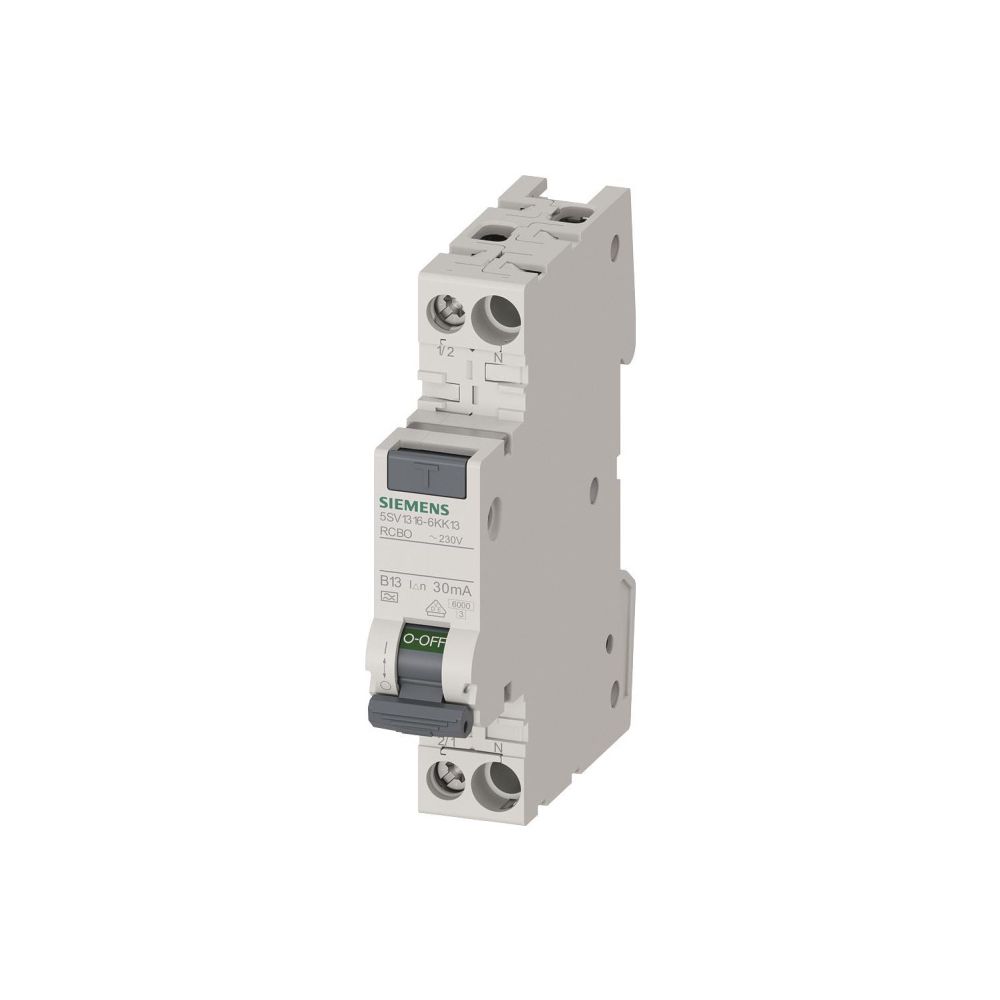

Siemens FI/LS-Schalter 5SV1316-6KK13 Typ A B13 30mA 6kA 1 TE 230V
Der FI/LS-Schalter 5SV1 von Siemens vereint Fehlerstromerfassung, Kurzschluss- sowie Überstromschutz in einem kompakten Gerät mit nur einer Teilungseinheit. Er ermöglicht einen kombinierten Personen- und Leitungsschutz zur Erhöhung der Betriebssicherheit und Anlagenverfügbarkeit. Das Gerät ist für die Montage auf DIN-Schienen konzipiert und für eine Bemessungsspannung von 230 V ausgelegt.
Funktionsweise

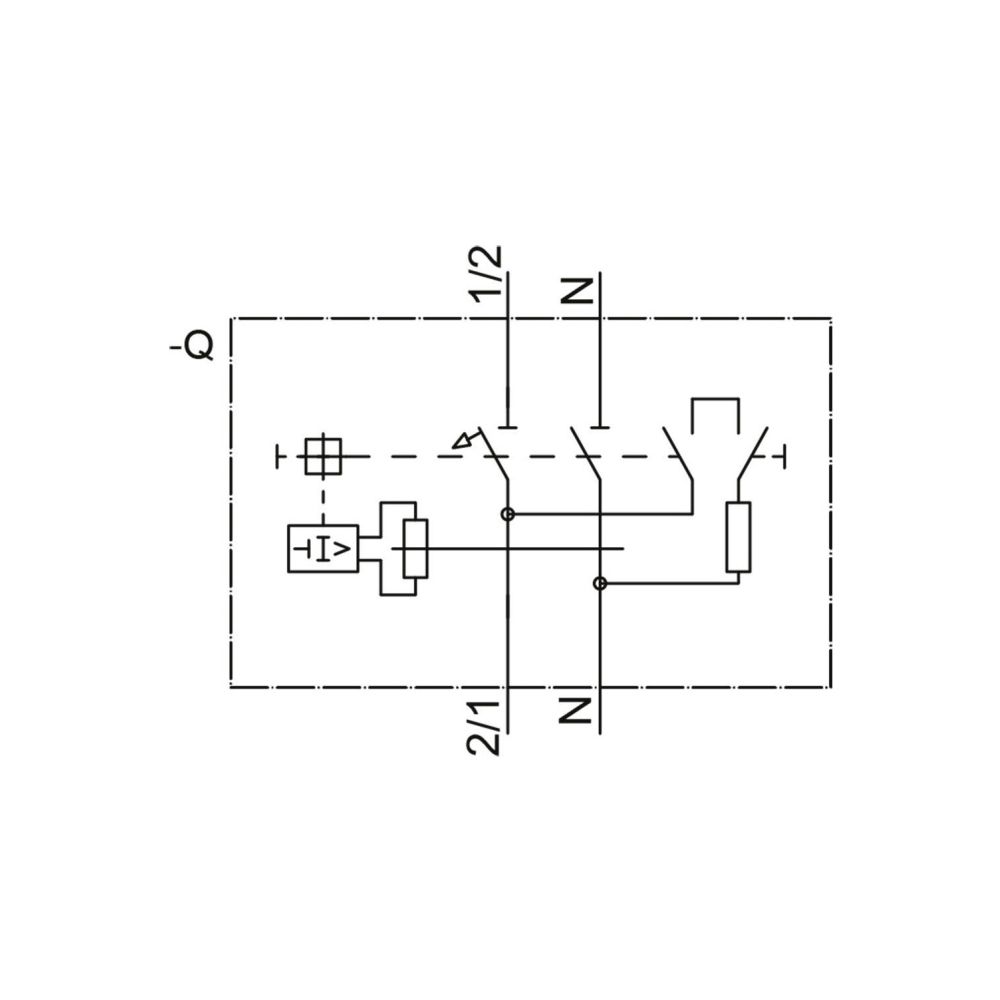

Das Schutzgerät kombiniert die Funktionen eines Fehlerstromschutzschalters und eines Leitungsschutzschalters in einem Gehäuse. Durch die kompakte Bauweise wird der Platzbedarf in der Verteilung minimiert. Der mitschaltende Neutralleiter und die unverzögerte Abschaltcharakteristik gewährleisten eine zuverlässige Auslösung bei Fehlerströmen sowie bei Überlast oder Kurzschluss.
Technische Daten
- Bemessungsstrom: 13 A
- Bemessungsfehlerstrom: 30 mA
- Bemessungsschaltvermögen: 6 kA
- Auslösecharakteristik: B
- Fehlerstrom-Typ: A
- Polzahl gesamt: 2
- Breite: 1 TE

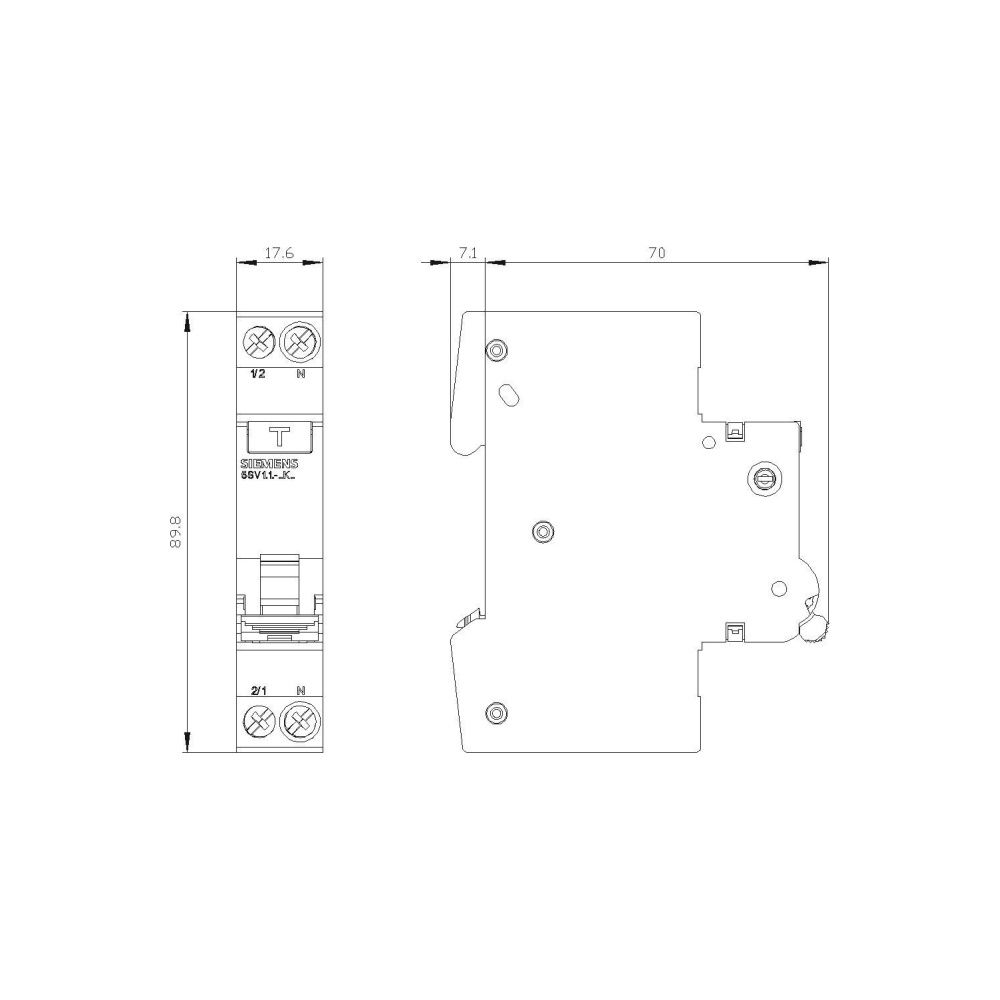

- Einbautiefe: 70 mm
- Umgebungstemperatur: -25 bis 45 °C
- Leiterquerschnitt: 0,75 bis 16 mm²
Technische Daten
| Hersteller | Siemens |
| Abschaltcharakteristik | unverzögert |
| Ampère | 13 |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,75 - 16 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,75 - 16 |
| Anzahl der abgesicherten Pole | 1 |
| Artikelnummer | SIEMENS-5SV13166KK13 |
| Auslösecharakteristik | B |
| Bemessungsabschaltvermögen nach EN 61009 | 6 |
| Bemessungsabschaltvermögen nach IEC 60947-2 | 15 |
| Bemessungsfehlerstrom | 0,03 |
| Bemessungsisolationsspannung Ui | 253 |
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 6 |
| Bemessungsspannung | 230 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 |
| Bemessungsstrom | 13 |
| Breite in Teilungseinheiten | 1 |
| EAN-13 | 4001869557762 |
| Einbautiefe | 70 |
| Energiebegrenzungsklasse | 3 |
| Fehlauslöseschutz | Ja |
| Fehlerstrom | 0,03 |
| Fehlerstrom-Typ | A |
| Geeignet für Unterputz-Installation | Nein |
| Gewicht | 0,128 kg |
| max Bemessungsschaltvermögen | 6 |
| Mit Verriegelungsvorrichtung | Ja |
| Mitschaltender Neutralleiter | Ja |
| Montageart | DIN-Schiene |
| Plombierbar | Ja |
| Polzahl | 2 |
| Polzahl (gesamt) | 2 |
| Schutzart (IP) | IP20 |
| Spannung | 230 |
| Spannungsart | AC |
| Stoßstromfestigkeit | 1 |
| Strom | 13 |
| TE | 1 |
| Teilungs-Einheiten | 1 |
| Typ | B 1 pol, + |
| Umgebungstemperatur während des Betriebs | -25 - 45 |
| Unterputzmontage | Ja |
| Verlustleistung | 2,6 |
| Verschmutzungsgrad | 2 |
| Versorgungsspannung | 230 |
| Überspannungskategorie | 3 |
| WEEE-Nr. | 23691322 |
