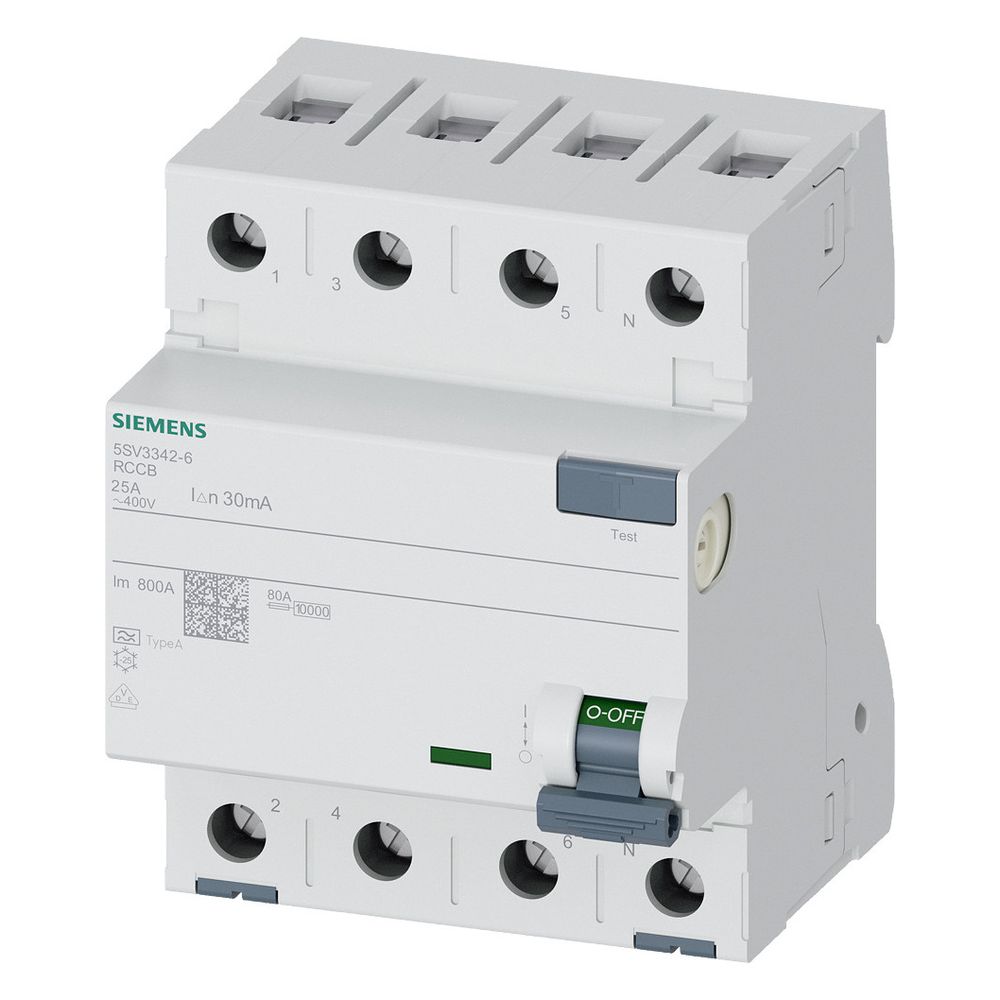

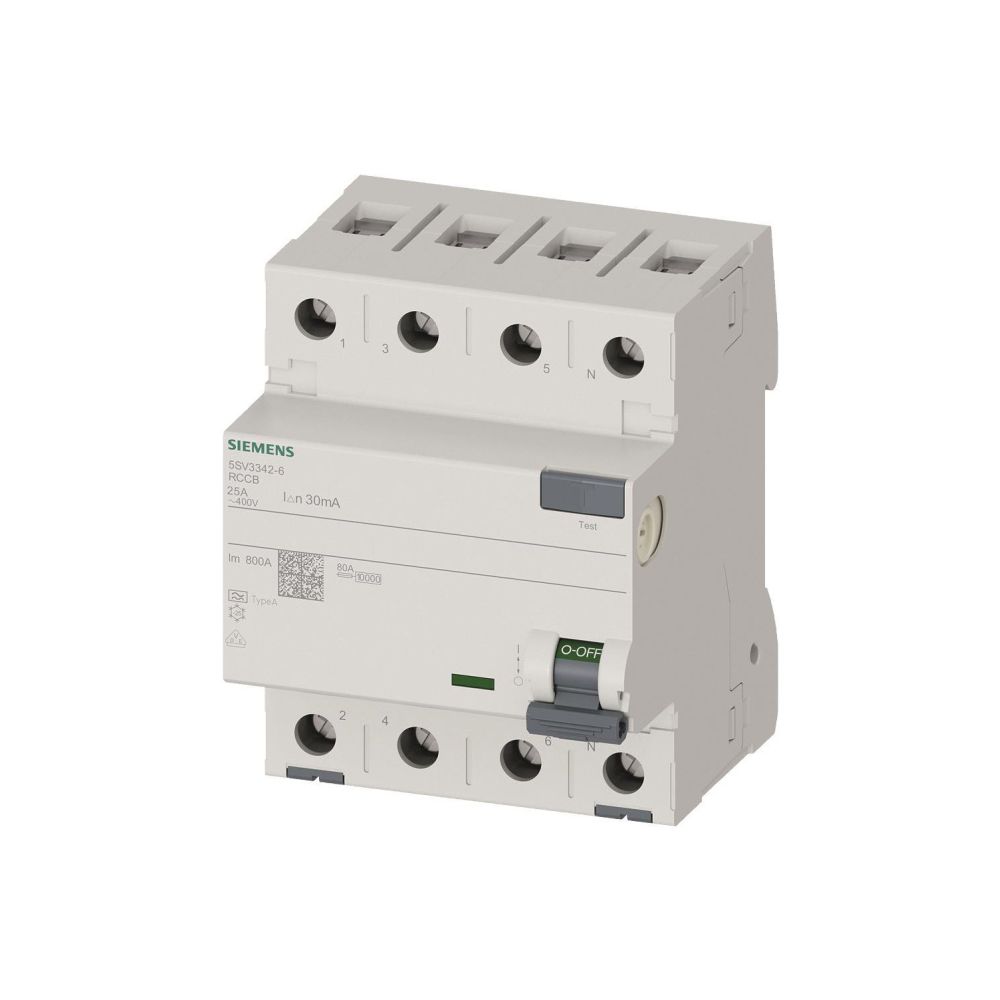

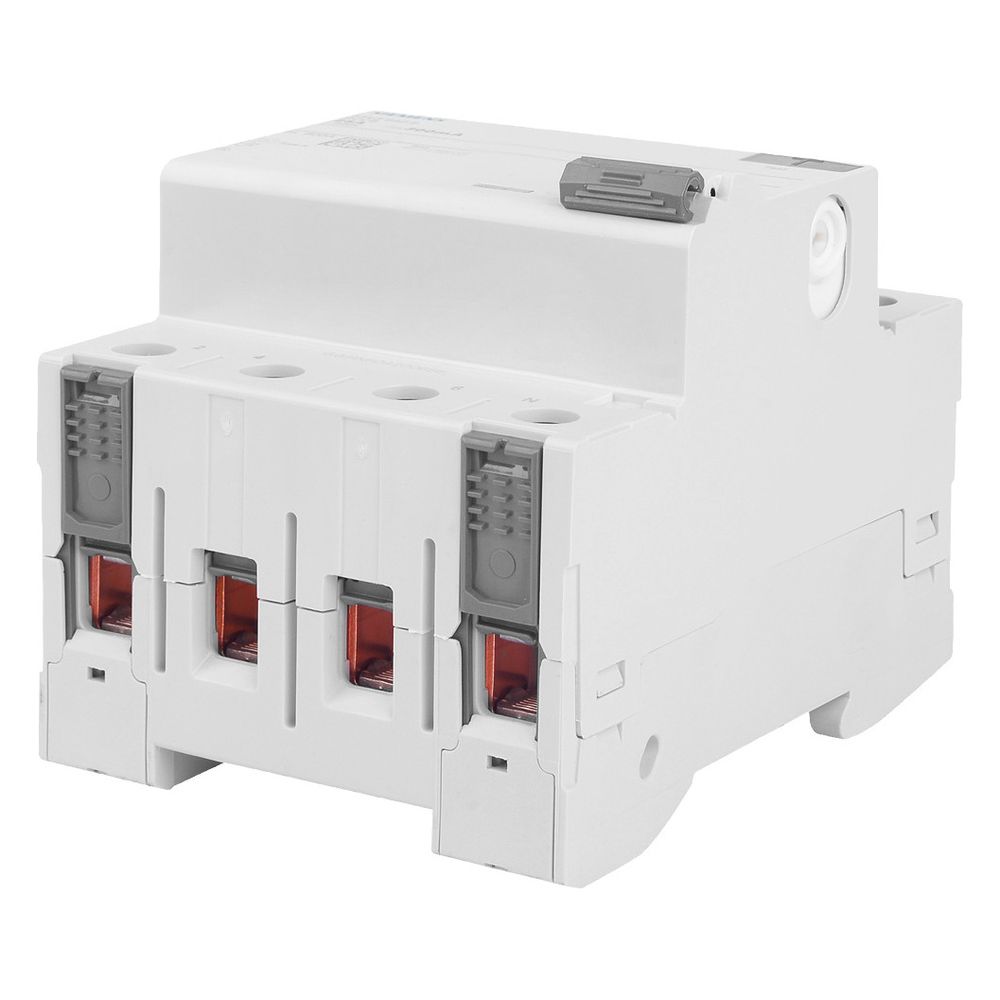

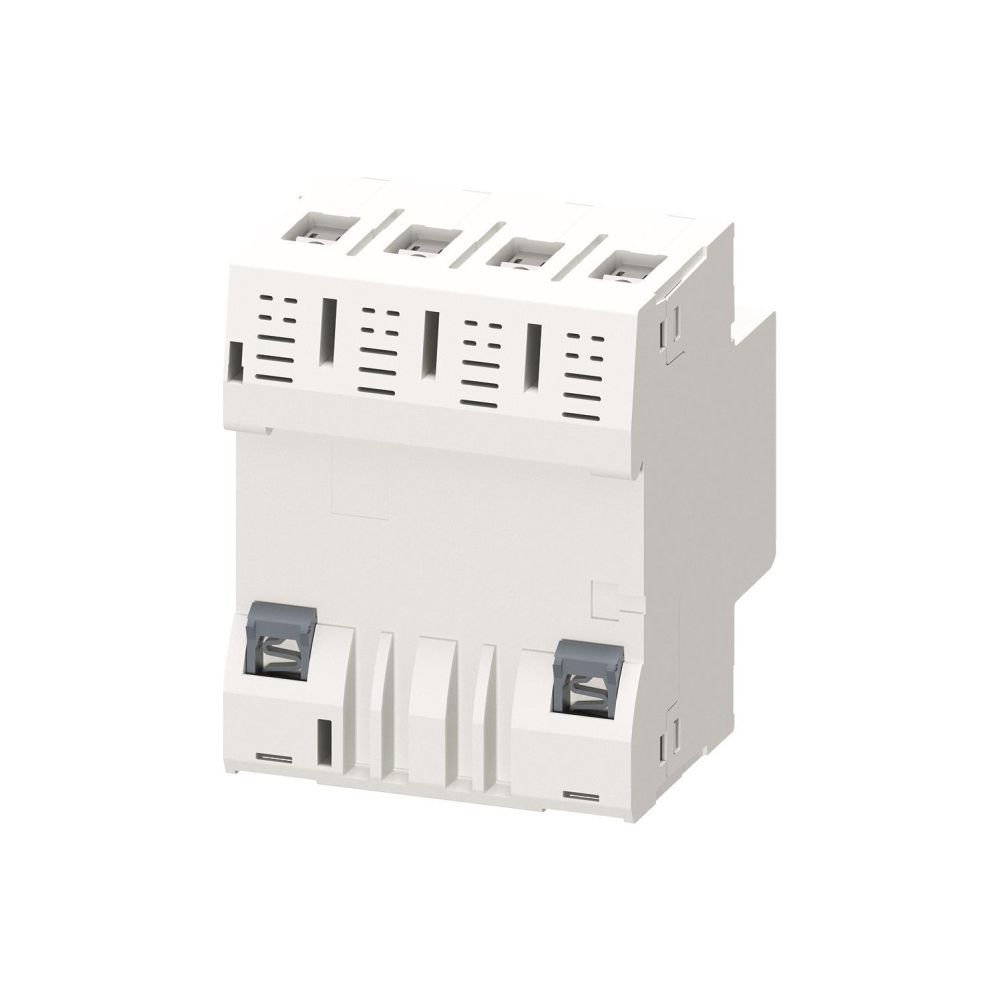

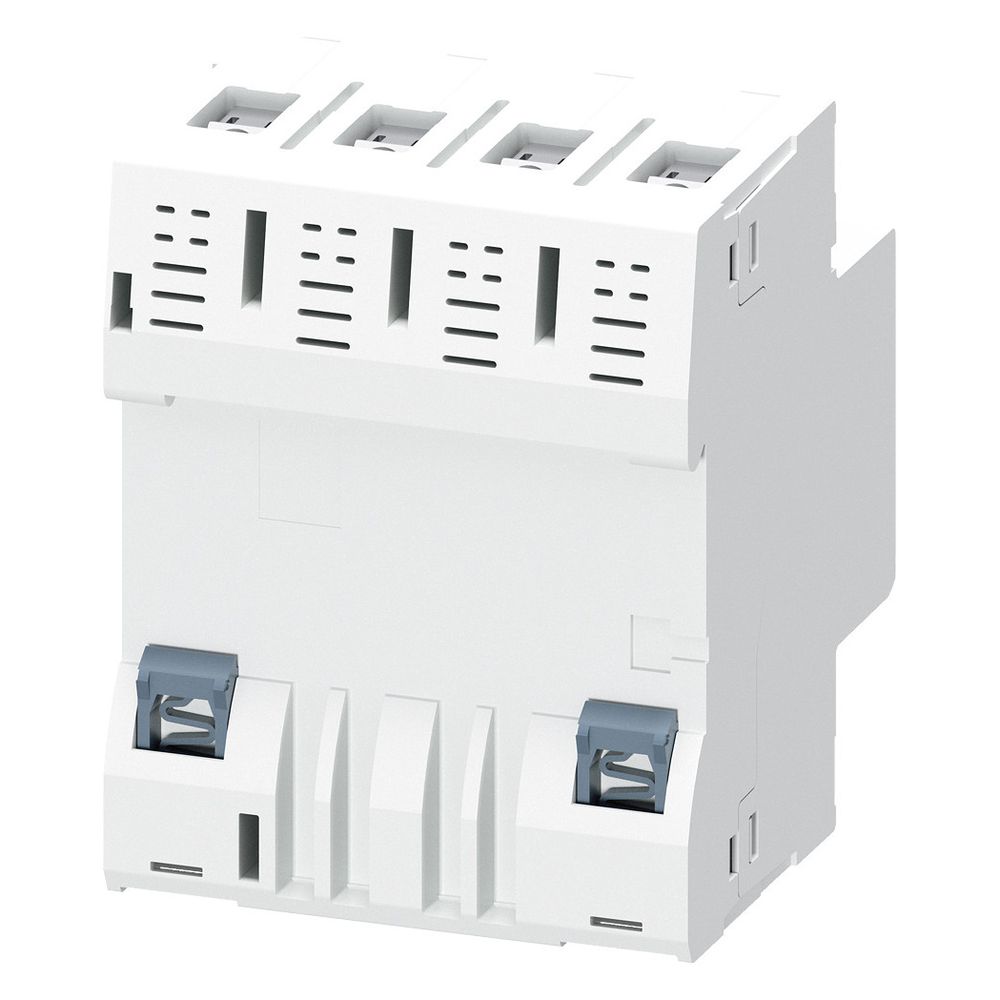

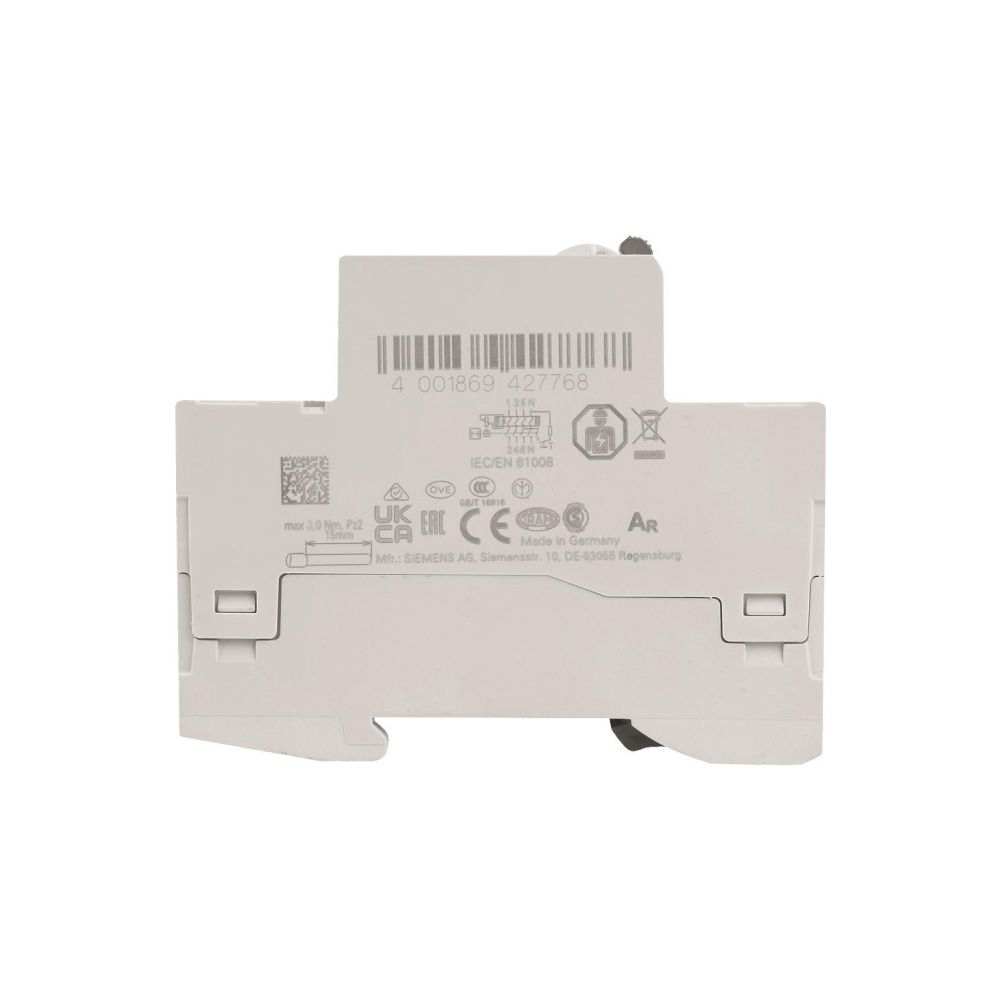

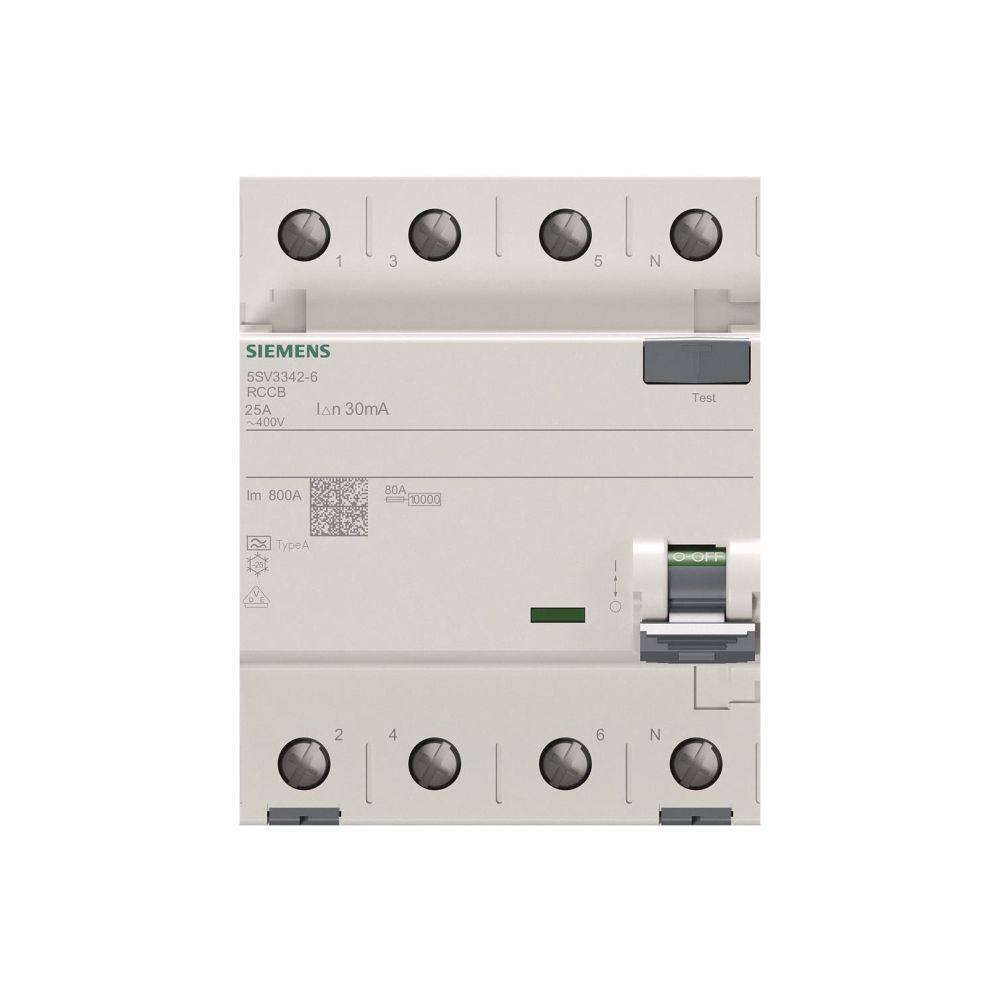

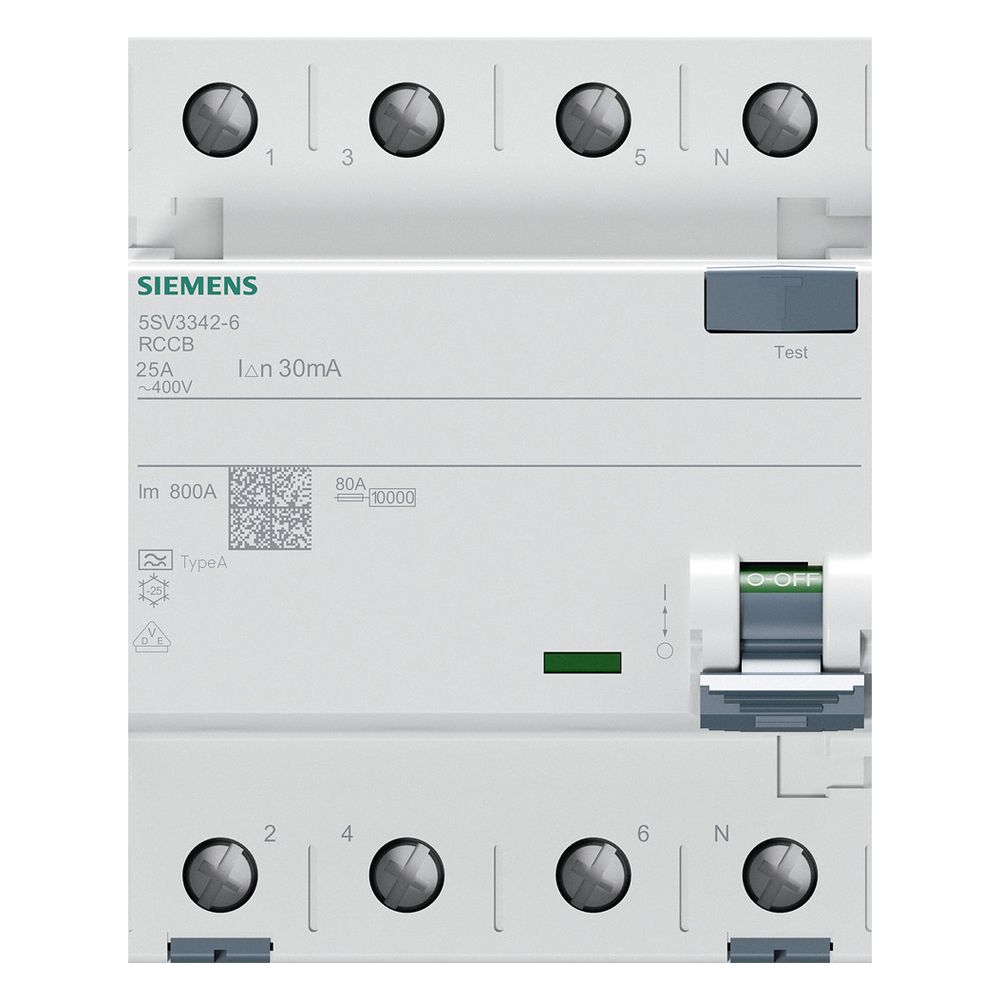

Siemens FI-Schutzschalter 5SV3 4-polig 25A 30mA Typ A 400V 4TE 5SV3342-6
Der FI-Schutzschalter 5SV3342-6 von Siemens ist ein 4-poliger Fehlerstrom-Schutzschalter vom Typ A zur Absicherung elektrischer Anlagen. Er ist für den Einsatz in 400 V Wechselstromnetzen ausgelegt und bietet einen Bemessungsstrom von 25 A bei einem Bemessungsfehlerstrom von 30 mA. Die Montage erfolgt auf einer DIN-Schiene, wobei das Gerät eine Breite von 4 Teilungseinheiten einnimmt.
Montage und Anwendung
Das Gerät ist für einen Umgebungstemperaturbereich von -25 °C bis 45 °C ausgelegt und entspricht der Schutzart IP20. Der Neutralleiteranschluss befindet sich auf der rechten Seite. Zur Erhöhung der Sicherheit ist eine Verriegelungsvorrichtung integriert und eine Plombierung des Schalters möglich. Zudem können bei Bedarf Zusatzeinrichtungen angebracht werden.
Technische Daten
- Bemessungsstrom: 25 A
- Bemessungsfehlerstrom: 30 mA
- Bemessungsspannung: 400 V
- Polzahl: 4
- Kurzschlussfestigkeit: 10 kA
- Stoßstromfestigkeit: 1 kA
- Breite in Teilungseinheiten: 4
- Einbautiefe: 70 mm
- Leiterquerschnitt: 0,75 - 35 mm²
- Verlustleistung: 1,3 W
Technische Daten
| Hersteller | Siemens |
| Ampère | 25 |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,75 - 35 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,75 - 35 |
| Artikelnummer | SIEMENS-5SV33426 |
| Bemessungsfehlerstrom | 0,03 |
| Bemessungsfehlerstrom mA | 30 |
| Bemessungsisolationsspannung Ui | 2000 |
| Bemessungsspannung | 400 |
| Bemessungsstoßspannungsfestigkeit Uimp | 6 |
| Bemessungsstrom | 25 |
| Breite in Teilungseinheiten | 4 |
| EAN-13 | 4001869427768 |
| Einbautiefe | 70 |
| Explosionsgeschützt | Nein |
| Fehlerstrom | 0,03 |
| Fehlerstrom-Typ | A |
| Frequenz | 50 |

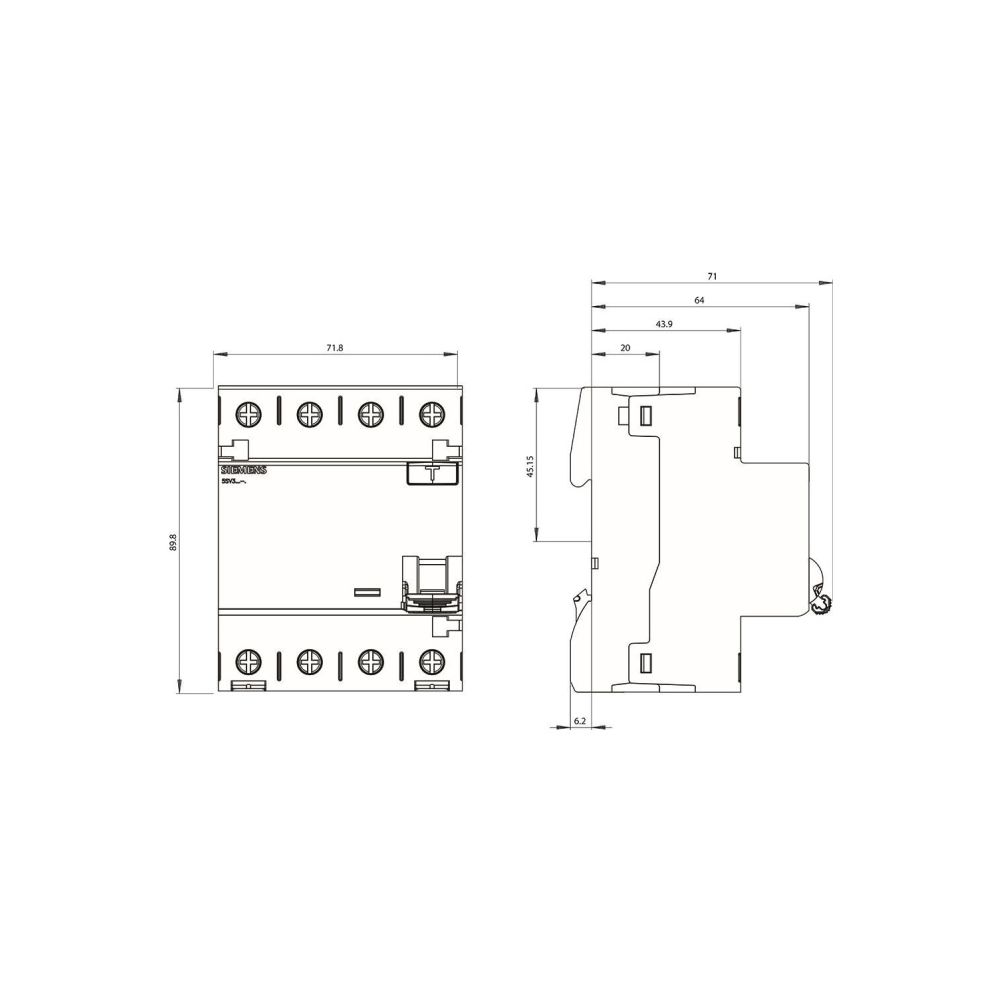

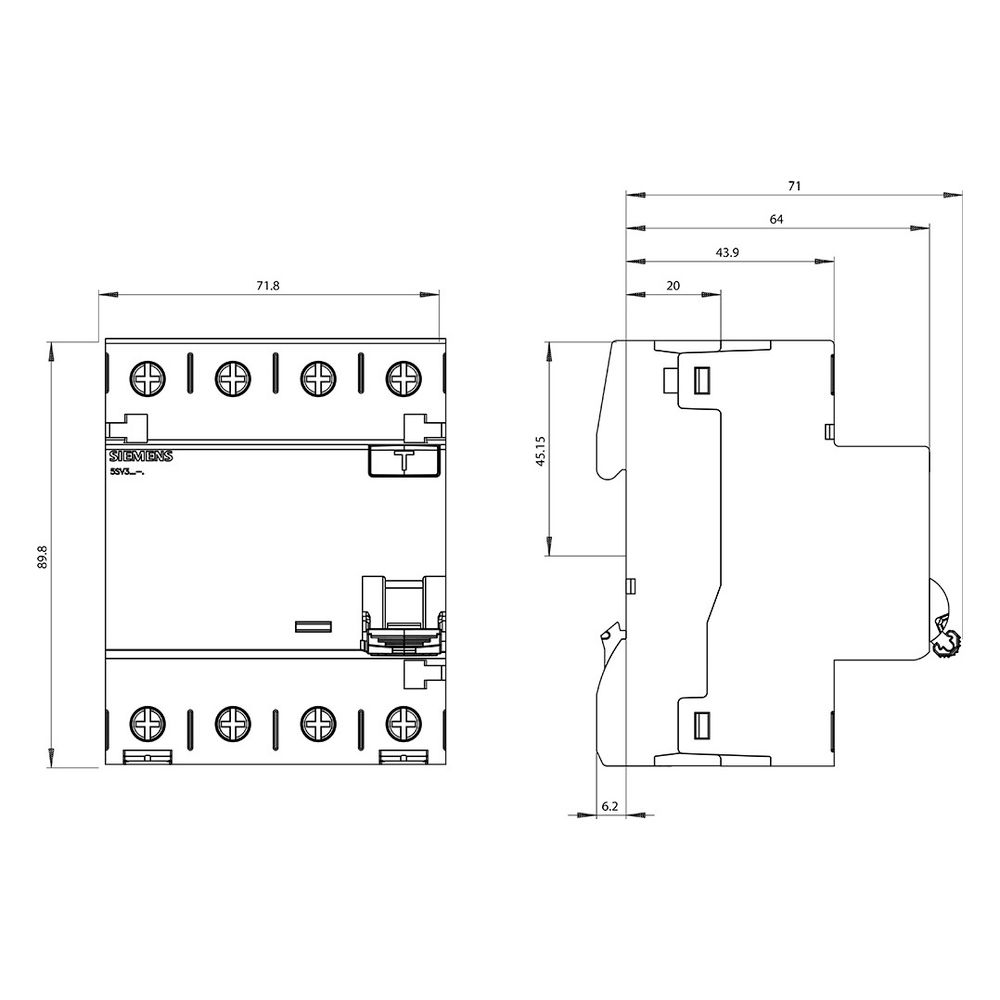

| Gerätebreite | 72 |
| Gerätehöhe | 90 |
| Gerätetiefe | 70 |
| Gewicht | 0,317 kg |
| Kurzschlussfestigkeit (Icw) | 10 |
| Kurzzeitverzögerter Typ | Nein |
| LSA-Plus/Schraub | Nein |
| Mit Verriegelungsvorrichtung | Ja |
| Montageart | sonstige |
| Neutralleiterposition | rechts |
| Polzahl | 4 |
| RAL-Nummer (ähnlich) | 7035 |
| Schutzart (IP) | IP20 |
| Selektiver-Typ | Nein |
| Spannungsart | AC |
| Stoßstromfestigkeit | 1 |
| Strom | 25 |
| TE | 4 |
| Typ | 4 pol. |
| Umgebungstemperatur während des Betriebs | -25 - 45 |
| Verlustleistung | 1,3 |
| Verschmutzungsgrad | 2 |
| Versorgungsspannung | 400 |
| Zusatzeinrichtungen möglich | Ja |
| WEEE-Nr. | 23691322 |
