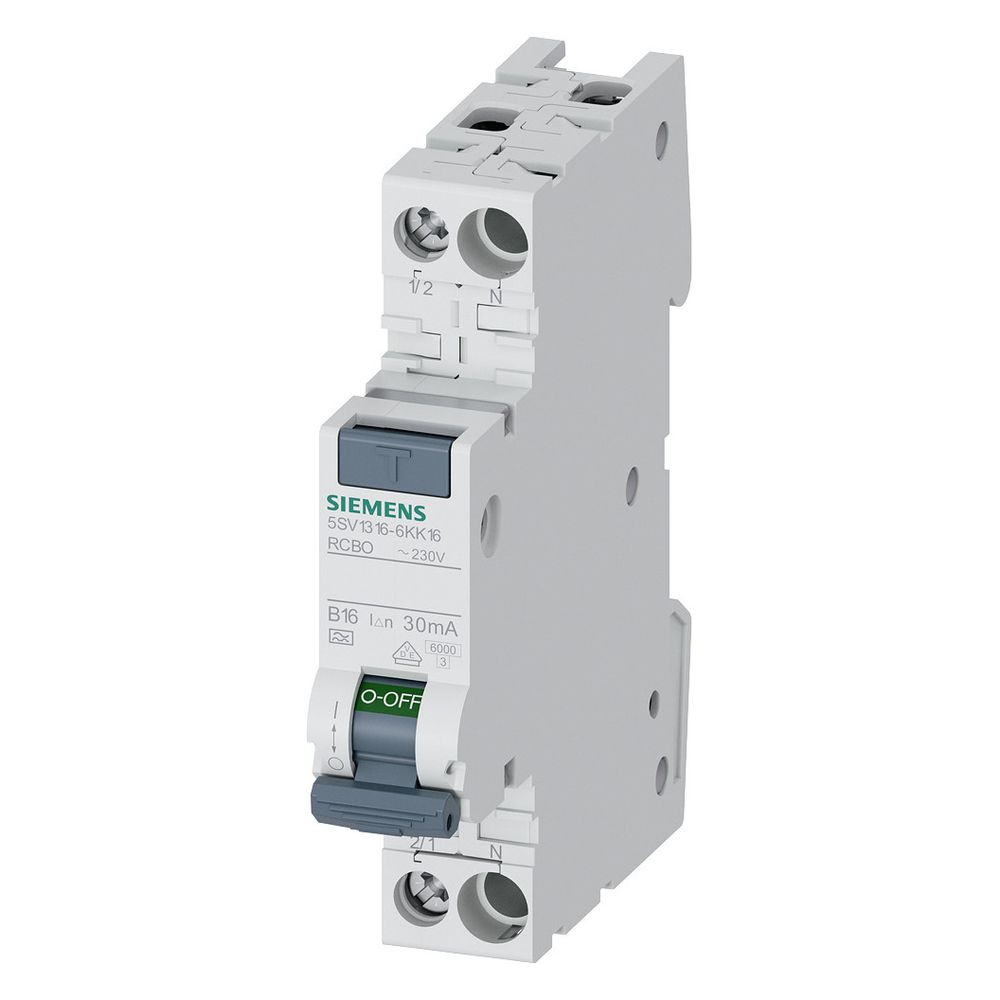

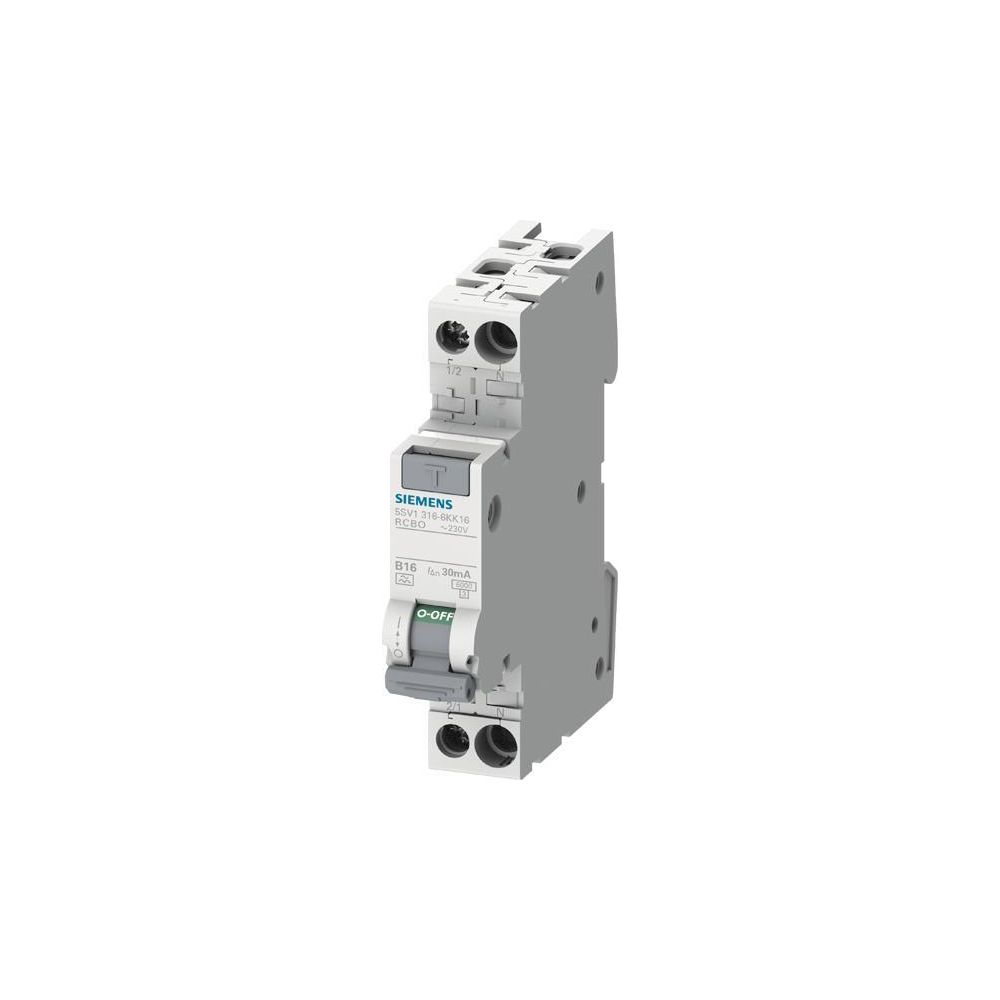

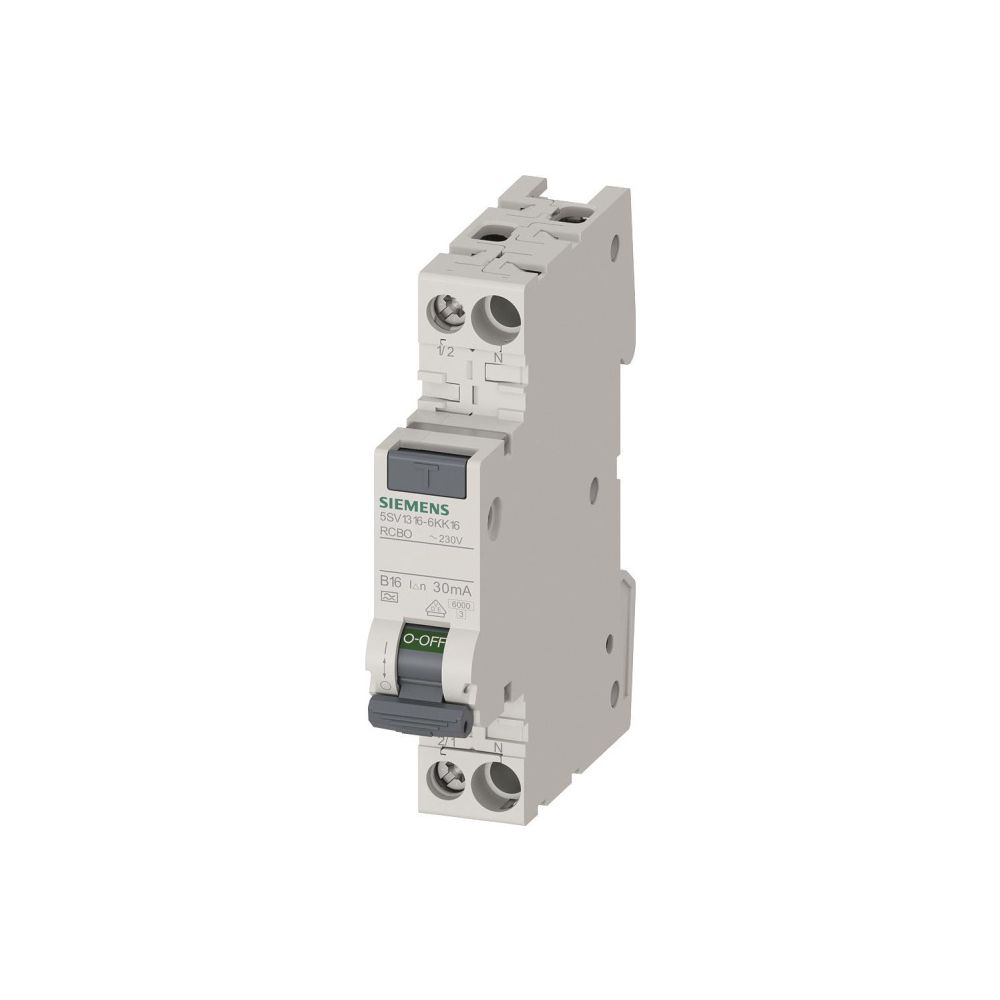

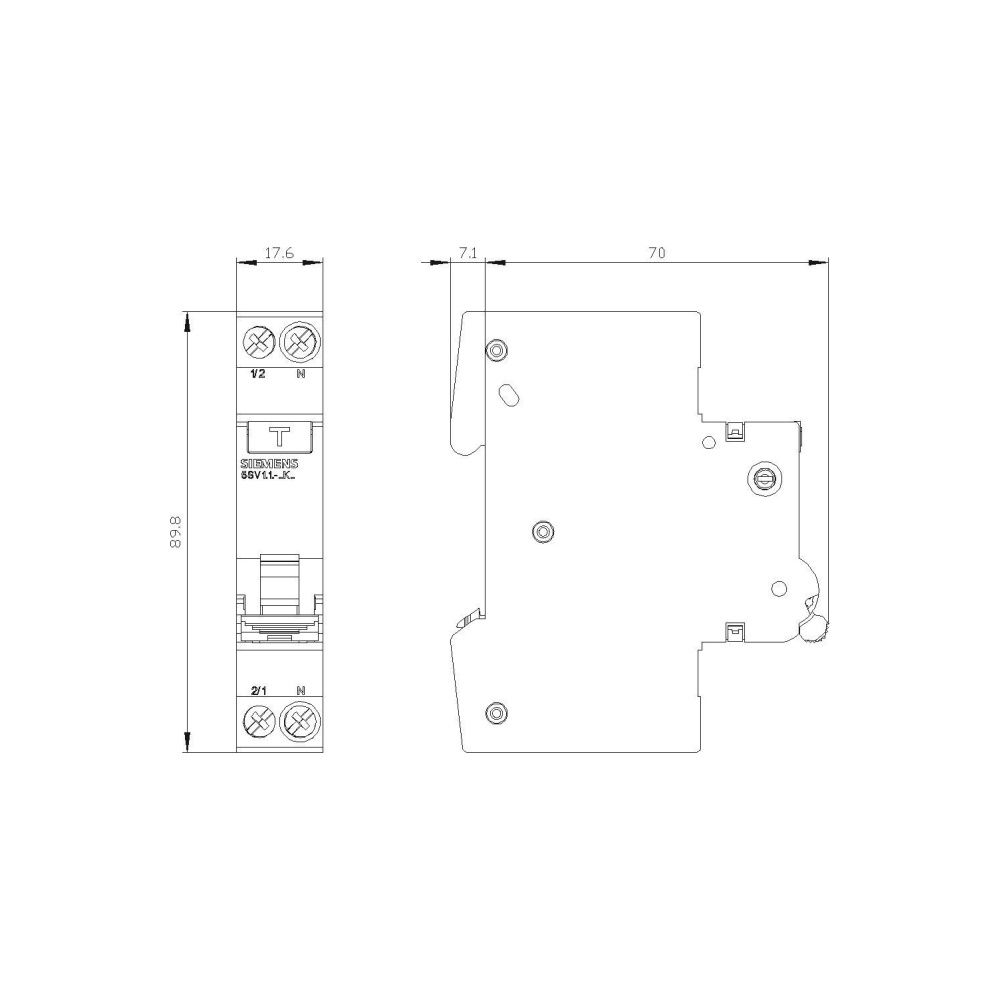

Siemens FI/LS-Schalter 5SV1 5SV1316-6KK16, 6kA, Typ A, B16, 30mA, 1 TE, 230V, 2-polig
Der FI/LS-Schalter 5SV1 von Siemens vereint Fehlerstromerfassung, Kurzschluss- sowie Überstromschutz in einem kompakten Gerät mit nur einer Teilungseinheit. Diese Kombination ermöglicht einen effizienten Personen- und Leistungsschutz zur Erhöhung der Betriebssicherheit und Anlagenverfügbarkeit in elektrischen Installationen.
Funktionsweise

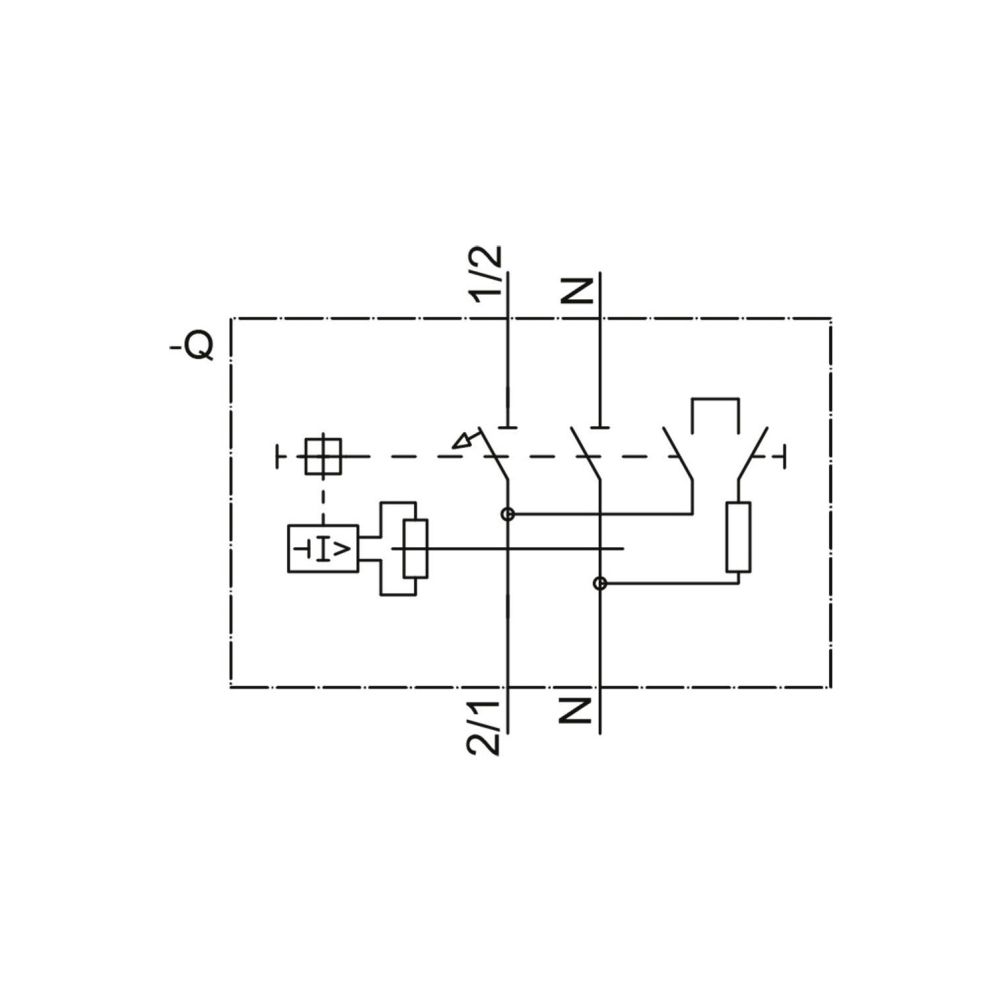

Das Gerät integriert die Funktionen eines Fehlerstromschutzschalters und eines Leitungsschutzschalters in einem Gehäuse. Durch die kompakte Bauweise wird der Platzbedarf in der Verteilung minimiert. Der mitschaltende Neutralleiter sowie die unverzögerte Abschaltcharakteristik gewährleisten eine zuverlässige Schutzfunktion. Das Gerät ist für die Montage auf DIN-Schienen vorgesehen und kann bei Bedarf mit Brandschutzschalter-Blöcken kombiniert werden.
Technische Daten
- Bemessungsstrom: 16 A
- Bemessungsfehlerstrom: 30 mA
- Auslösecharakteristik: B
- Bemessungsschaltvermögen: 6 kA
- Polzahl gesamt: 2
- Breite in Teilungseinheiten: 1

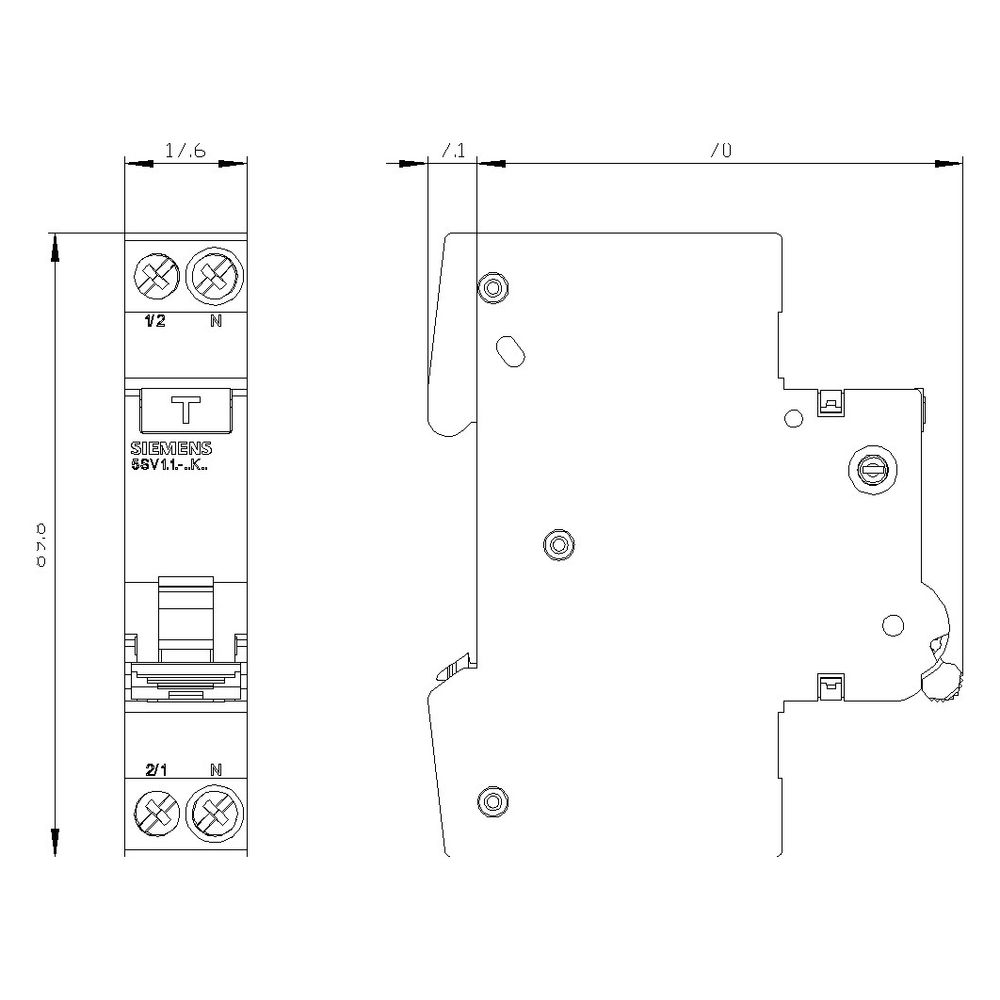

- Einbautiefe: 70 mm
- Bemessungsspannung: 230 V
- Fehlerstrom-Typ: A
- Umgebungstemperatur: -25 bis 45 °C
Technische Daten
| Hersteller | Siemens |
| Abschaltcharakteristik | unverzögert |
| Ampère | 16 |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,75 - 16 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,75 - 16 |
| Anzahl der abgesicherten Pole | 1 |
| Artikelnummer | SIEMENS-5SV13166KK16 |
| Auslösecharakteristik | B |
| Bemessungsabschaltvermögen nach EN 61009 | 6 |
| Bemessungsabschaltvermögen nach IEC 60947-2 | 15 |
| Bemessungsfehlerstrom | 0,03 |
| Bemessungsisolationsspannung Ui | 253 |
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 6 |
| Bemessungsspannung | 230 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 |
| Bemessungsstrom | 16 |
| Breite in Teilungseinheiten | 1 |
| EAN-13 | 4001869557779 |
| Einbautiefe | 70 |
| Energiebegrenzungsklasse | 3 |
| Fehlauslöseschutz | Ja |
| Fehlerstrom | 0,03 |
| Fehlerstrom-Typ | A |
| Geeignet für Unterputz-Installation | Nein |
| Gewicht | 0,129 kg |
| max Bemessungsschaltvermögen | 6 |
| Mit Verriegelungsvorrichtung | Ja |
| Mitschaltender Neutralleiter | Ja |
| Montageart | DIN-Schiene |
| Plombierbar | Ja |
| Polzahl | 2 |
| Polzahl (gesamt) | 2 |
| Schutzart (IP) | IP20 |
| Spannung | 230 |
| Spannungsart | AC |
| Stoßstromfestigkeit | 1 |
| Strom | 16 |
| TE | 1 |
| Teilungs-Einheiten | 1 |
| Typ | B 1 pol, + |
| Umgebungstemperatur während des Betriebs | -25 - 45 |
| Unterputzmontage | Ja |
| Verlustleistung | 3,7 |
| Verschmutzungsgrad | 2 |
| Versorgungsspannung | 230 |
| Überspannungskategorie | 3 |
| WEEE-Nr. | 23691322 |
