Beschreibung

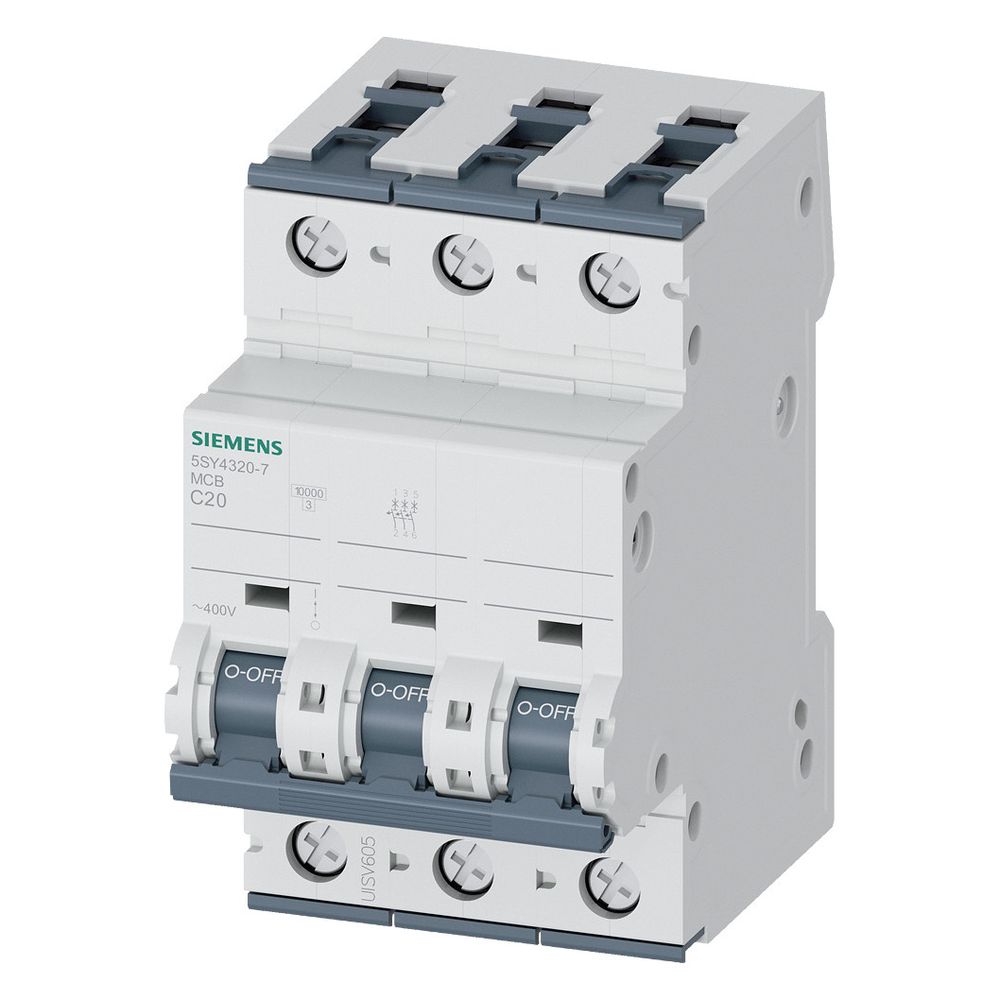

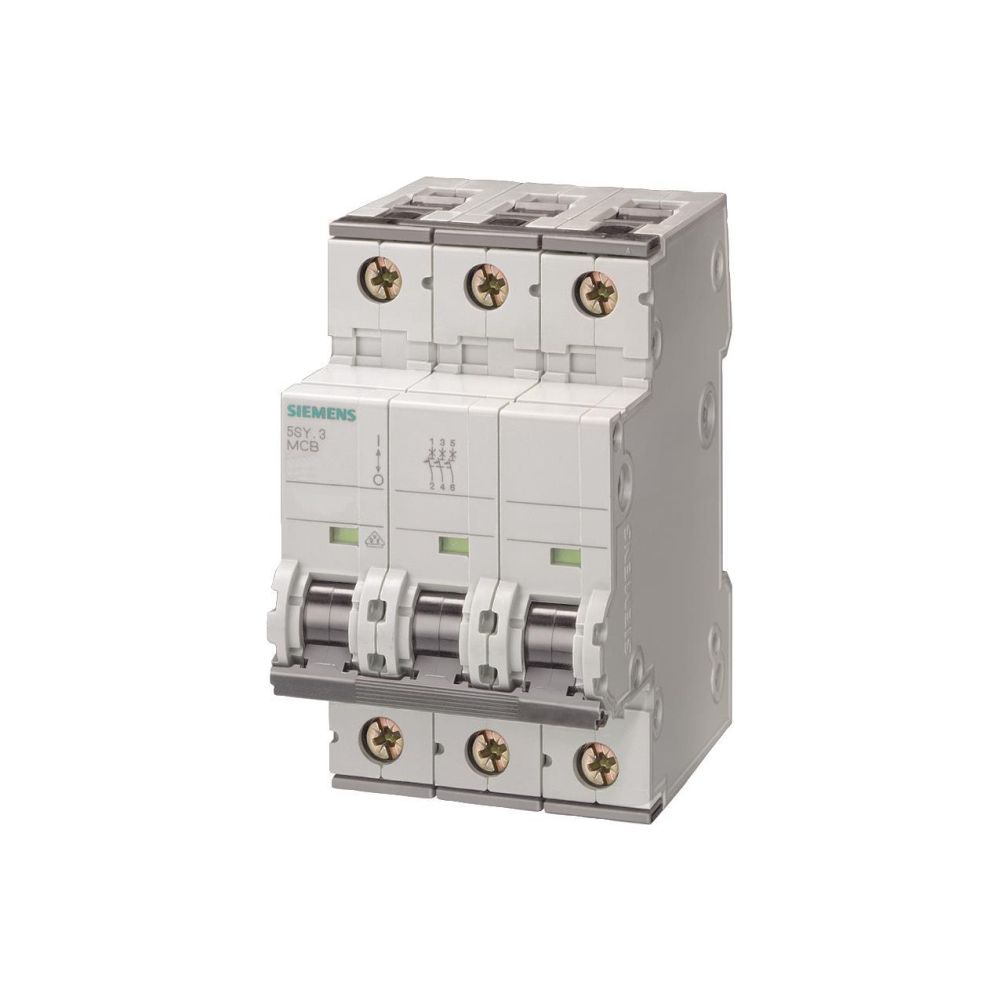

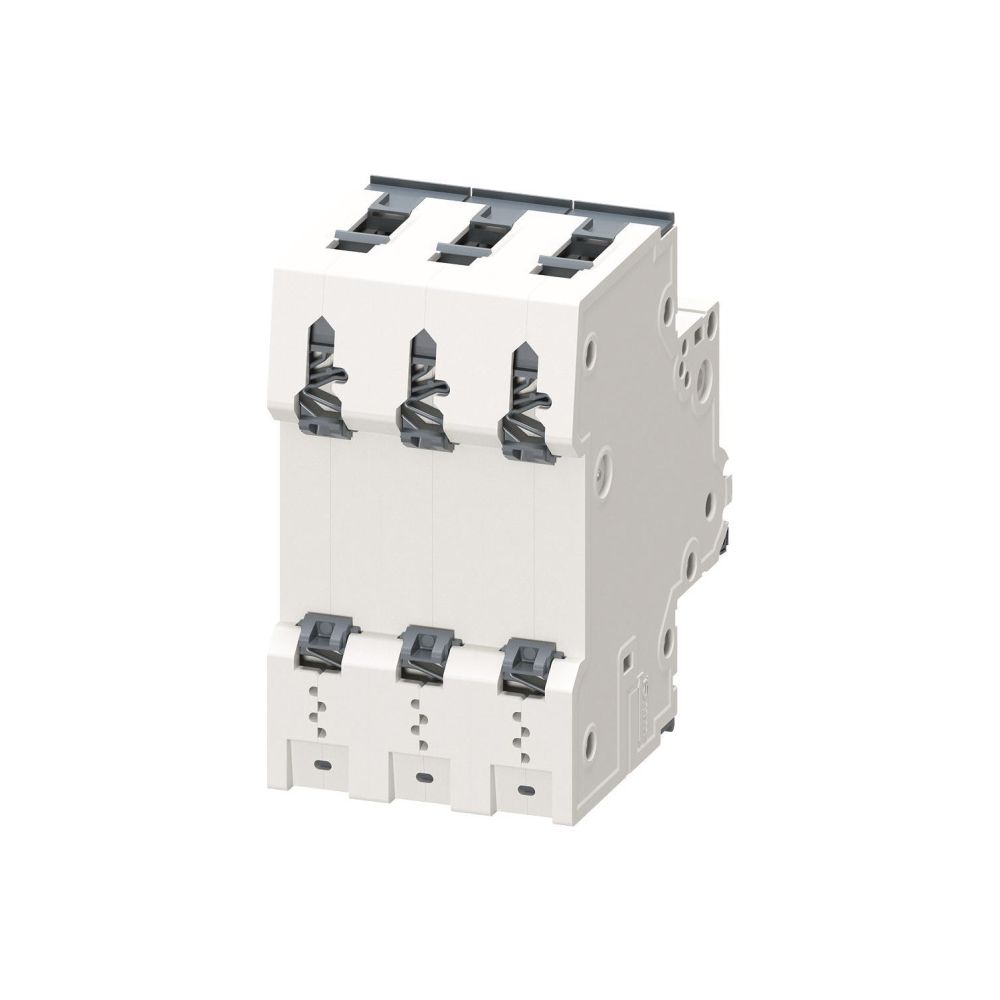

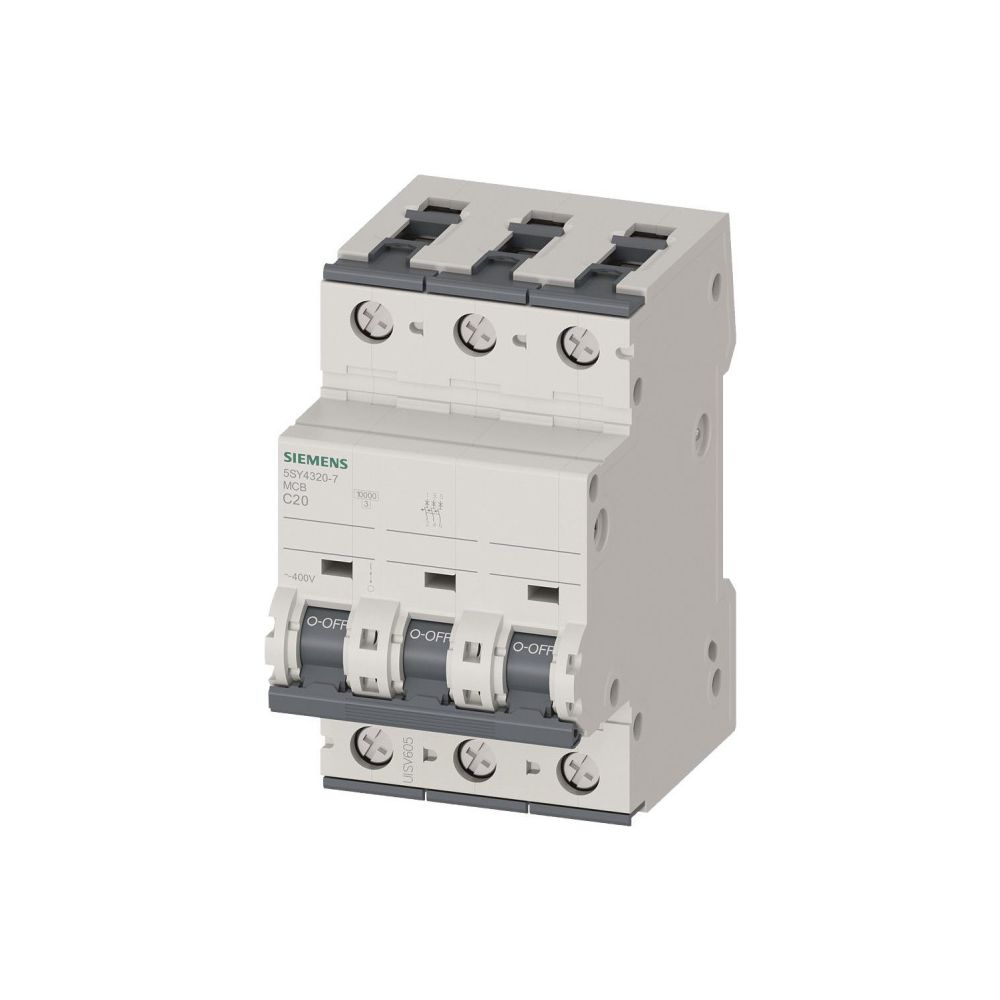

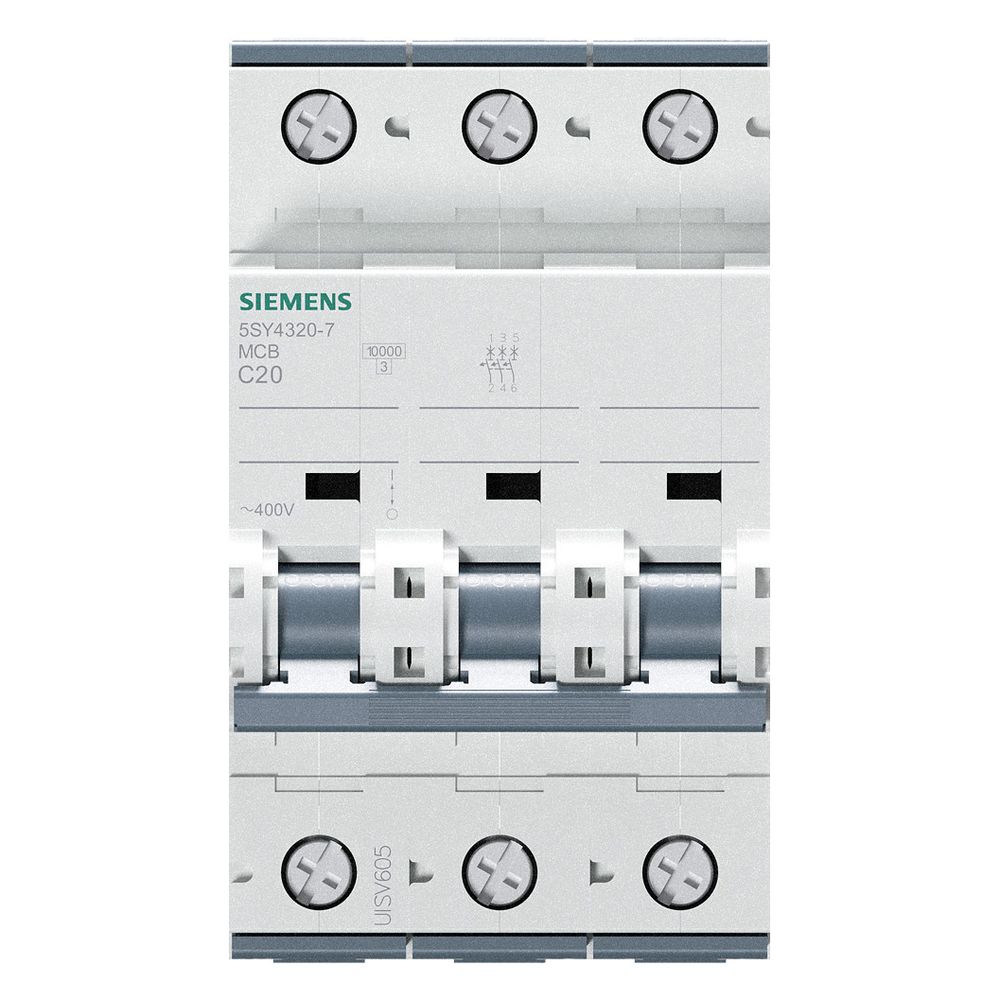

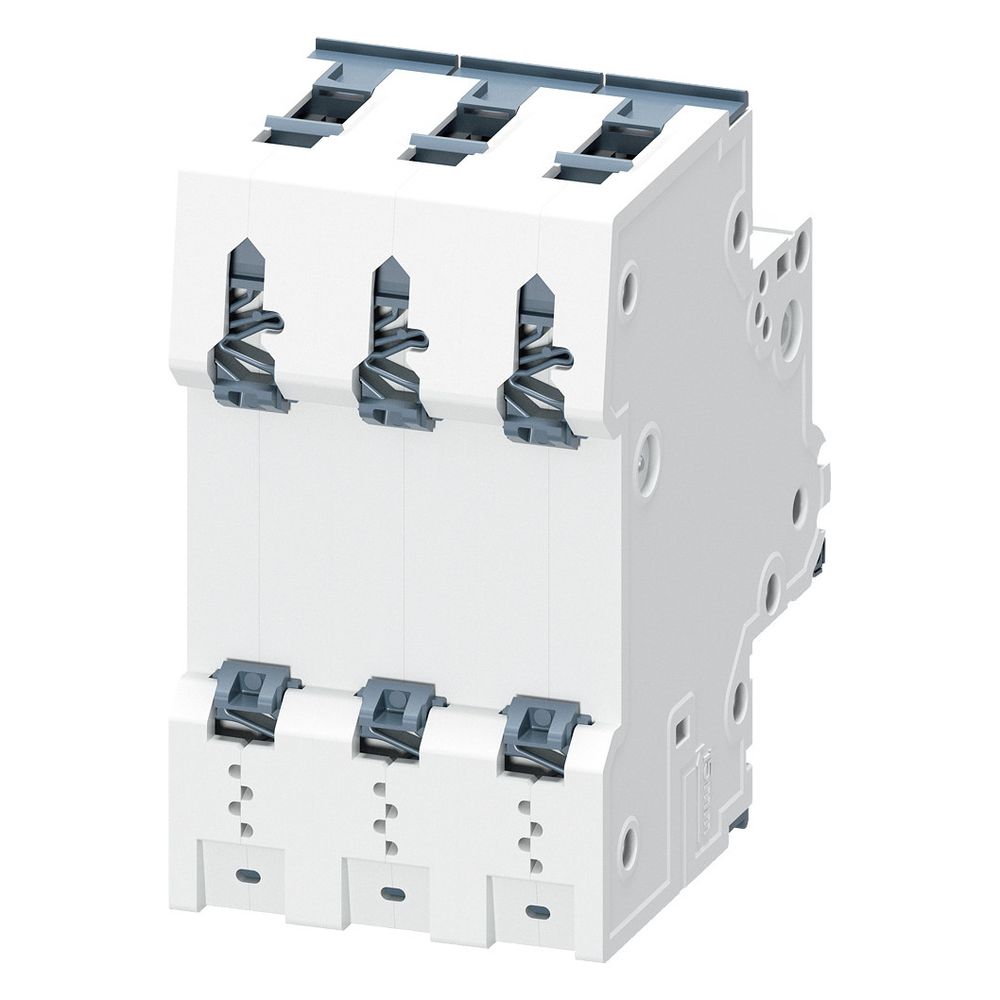

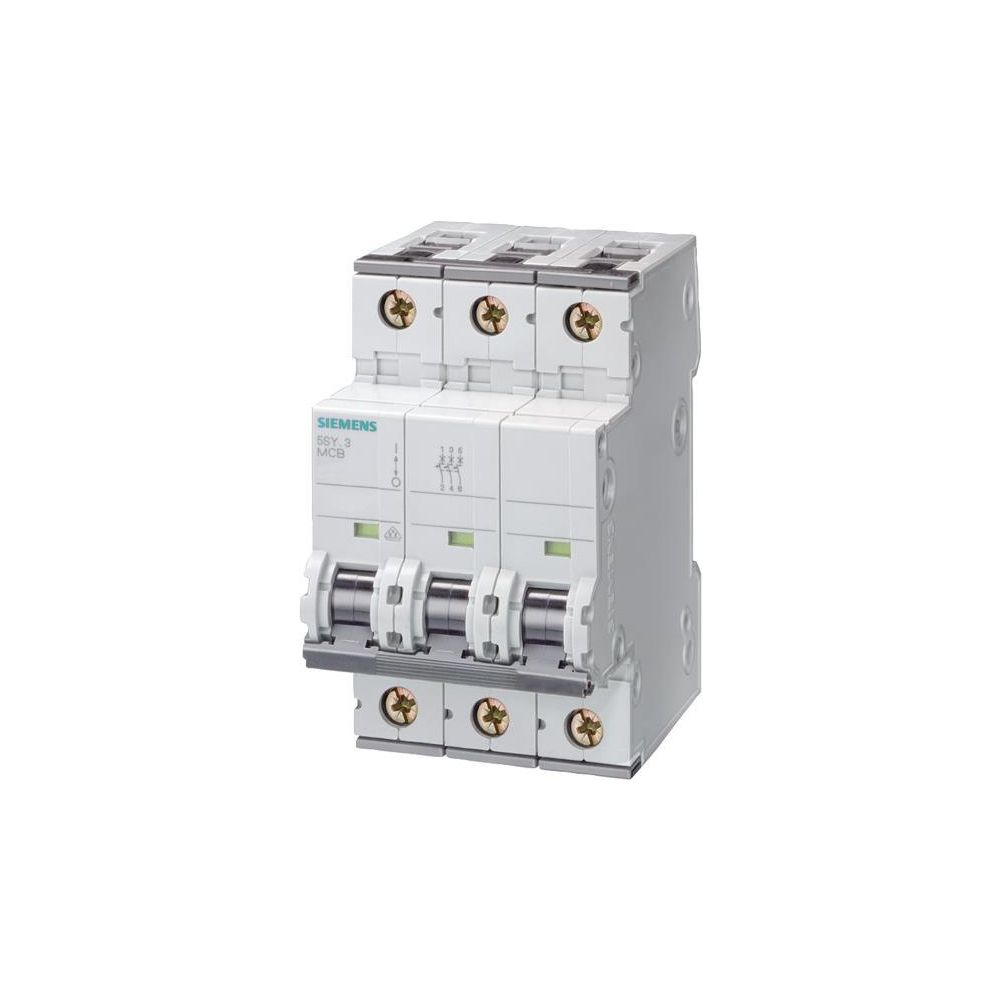

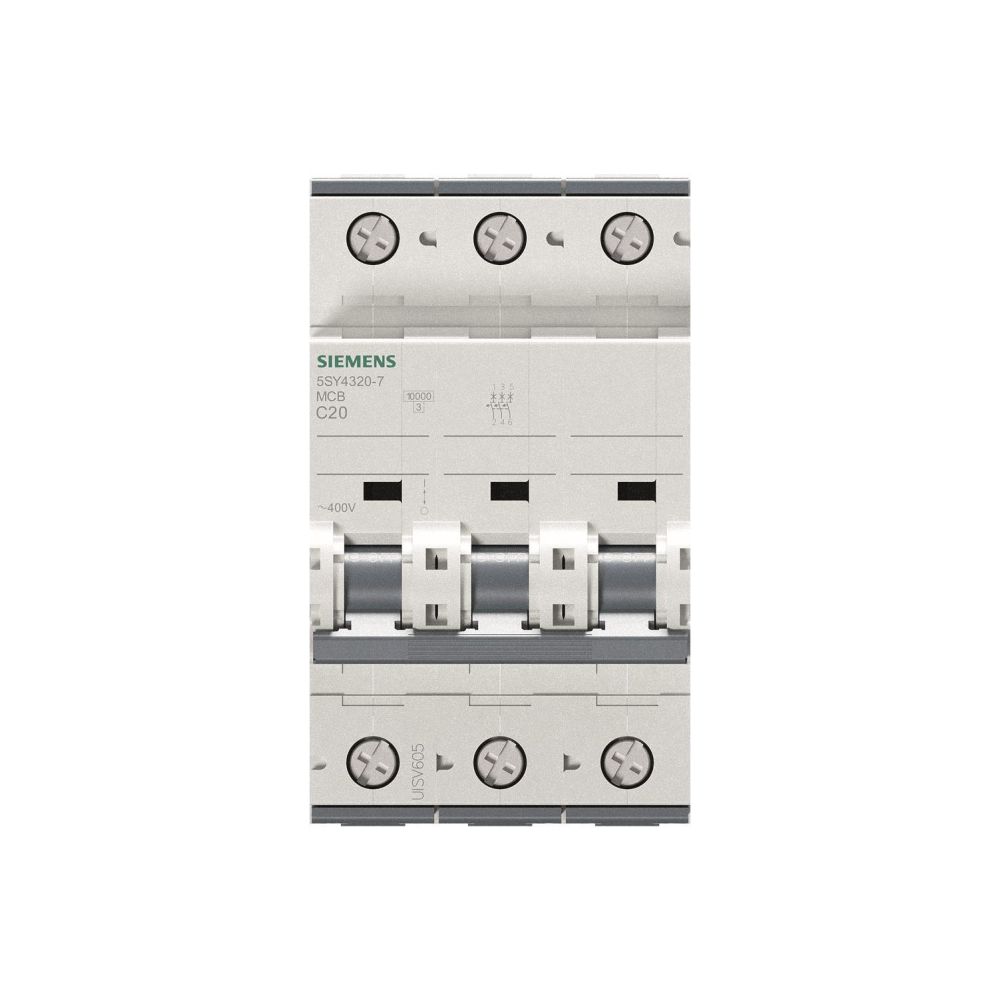

Siemens Leitungsschutzschalter 3-polig C 20A 10kA 3 TE 5SY4320-7
Der 3-polige Leitungsschutzschalter 5SY4320-7 von Siemens bietet mit der Auslösecharakteristik C und einem Bemessungsstrom von 20 A einen zuverlässigen Schutz für elektrische Anlagen. Das Gerät ist für den Einsatz in Industrieanwendungen konzipiert und zeichnet sich durch ein Bemessungsschaltvermögen von 10 kA aus. Die Montage erfolgt auf einer Tragschiene, wobei das Gehäuse eine Breite von 3 Teilungseinheiten einnimmt.
Montage und Anwendung
Der Leitungsschutzschalter ist für einen Umgebungstemperaturbereich von -40 bis 70 °C ausgelegt und verfügt über die Schutzart IP20. Zur individuellen Anpassung ist das Gerät plombierbar und ermöglicht den Anbau von Zusatzeinrichtungen. Der Anschluss von Leitern ist sowohl eindrähtig als auch mehrdrähtig in einem Querschnittsbereich von 0,75 bis 35 mm² möglich.
Technische Daten
- Bemessungsstrom: 20 A
- Auslösecharakteristik: C
- Polzahl: 3
- Bemessungsspannung: 400 V
- Bemessungsschaltvermögen: 10 kA

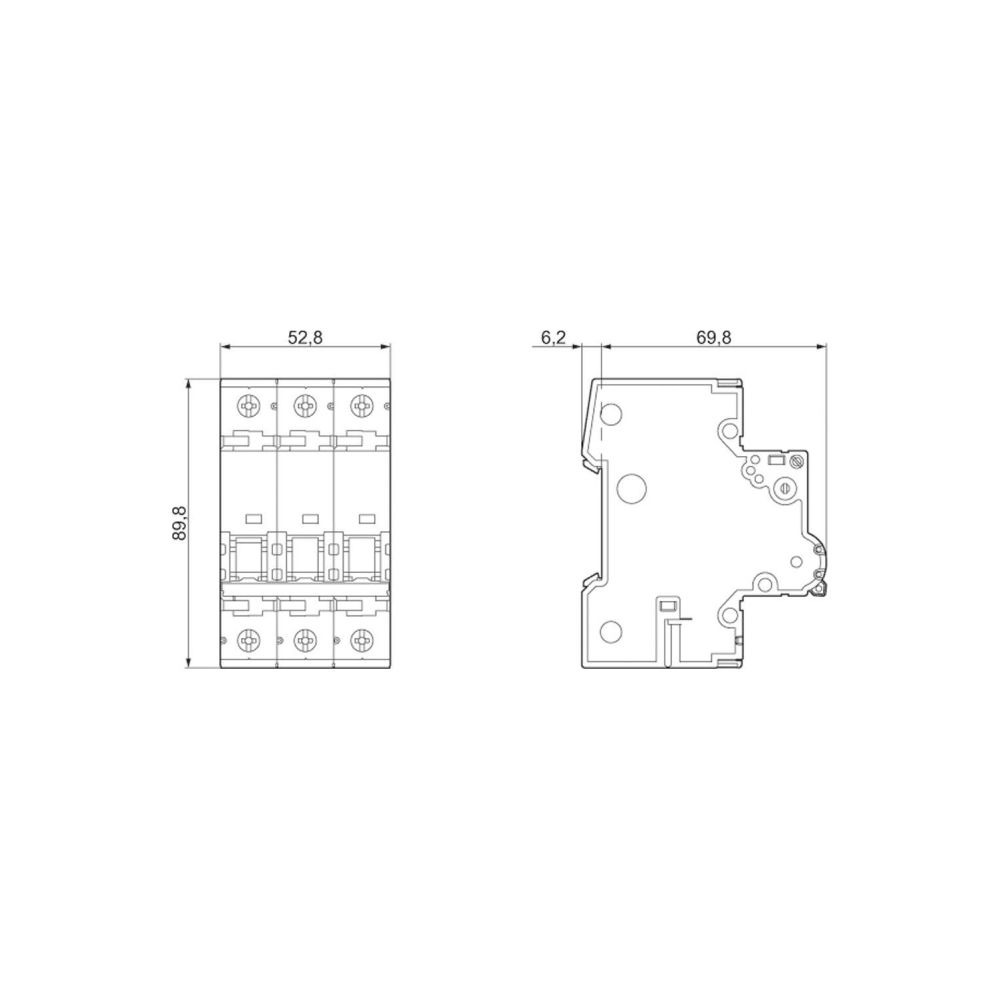

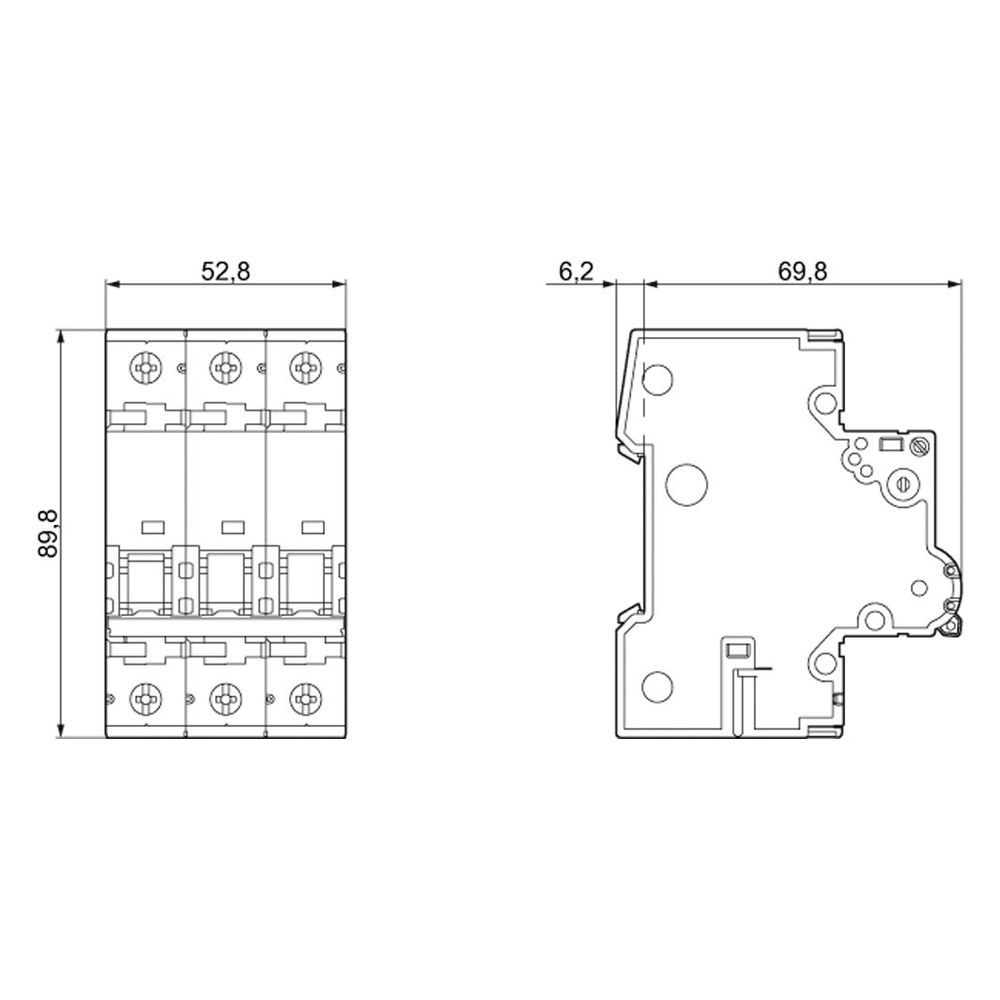

- Breite in Teilungseinheiten: 3
- Einbautiefe: 70 mm
- Schutzart: IP20
- Energiebegrenzungsklasse: 3
- Verlustleistung: 5,1 W
Technische Daten
| Hersteller | Siemens |
| Ampère | 20 |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,75 - 35 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,75 - 35 |
| Anzahl der abgesicherten Pole | 3 |
| Artikelnummer | SIEMENS-5SY43207 |
| Auslösecharakteristik | C |
| Bemessungsisolationsspannung Ui | 440 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 10 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 10 |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 20 |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 20 |
| Bemessungsspannung | 400 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 |
| Bemessungsstrom | 20 |
| Breite in Teilungseinheiten | 3 |
| EAN-13 | 4001869181967 |
| Einbautiefe | 70 |
| Energiebegrenzungsklasse | 3 |
| Explosionsgeschützt | Nein |
| Frequenz | 50 |
| Gewicht | 0,463 kg |
| max Bemessungsschaltvermögen | 10 |
| Mitschaltender Neutralleiter | Nein |
| Plombierbar | Ja |
| Polzahl (gesamt) | 3 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| TE | 3 |
| Typ | C 3 pol. |
| Umgebungstemperatur während des Betriebs | -40 - 70 |
| Unterputzmontage | Nein |
| Verlustleistung | 5,1 |
| Verschmutzungsgrad | 3 |
| Zusatzeinrichtungen möglich | Ja |
| Überspannungskategorie | 3 |
| WEEE-Nr. | 23691322 |
