Beschreibung

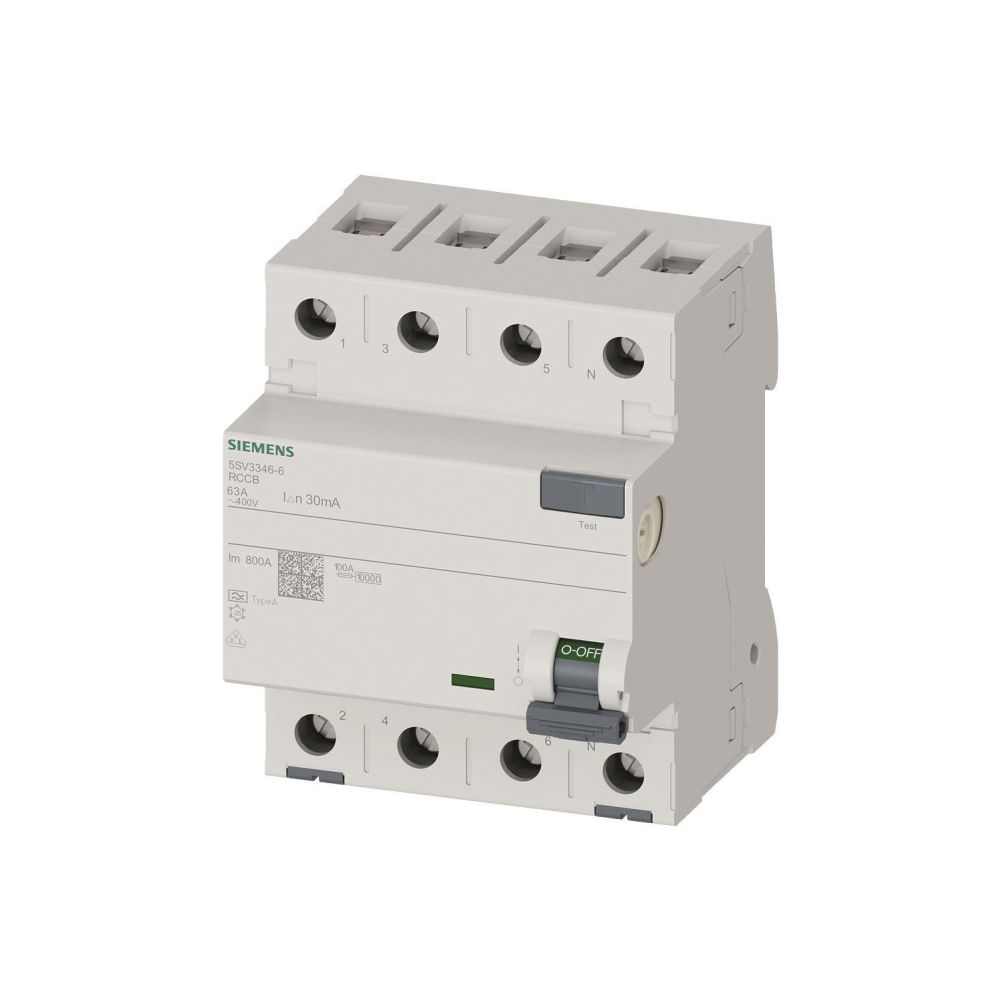

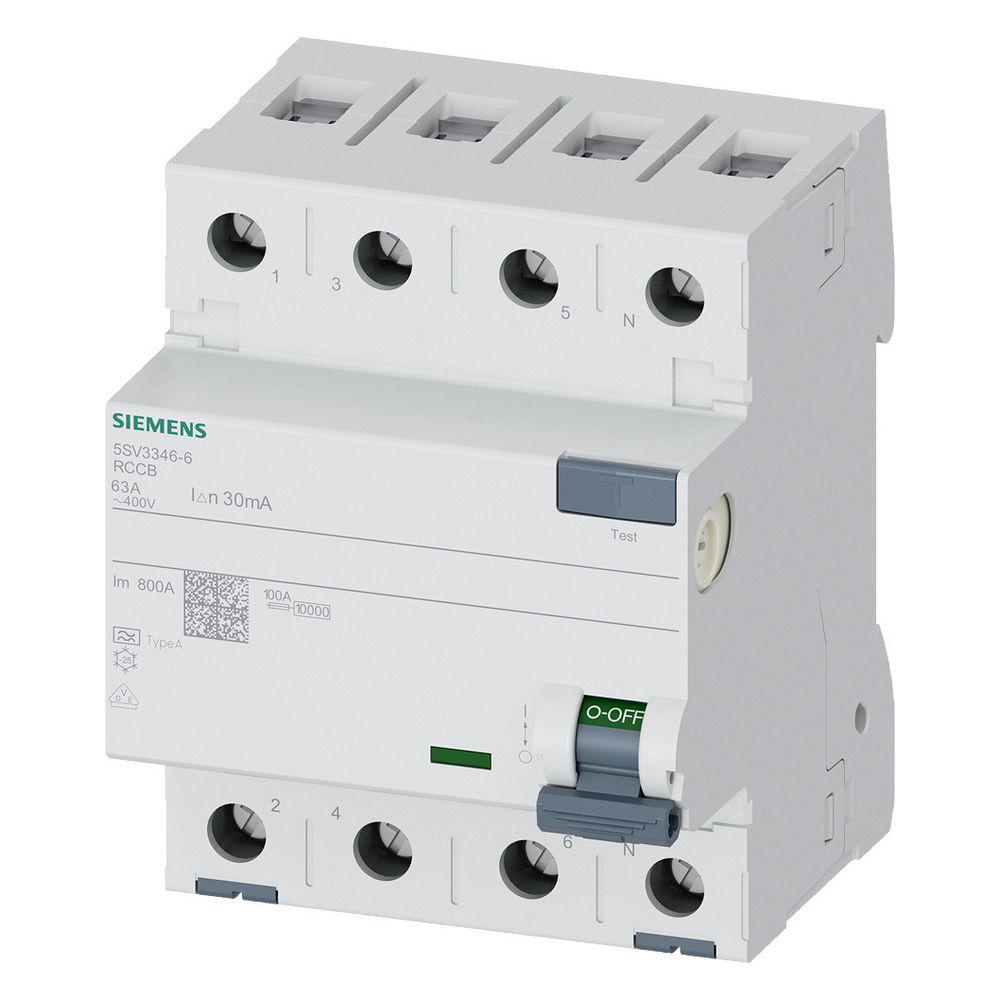

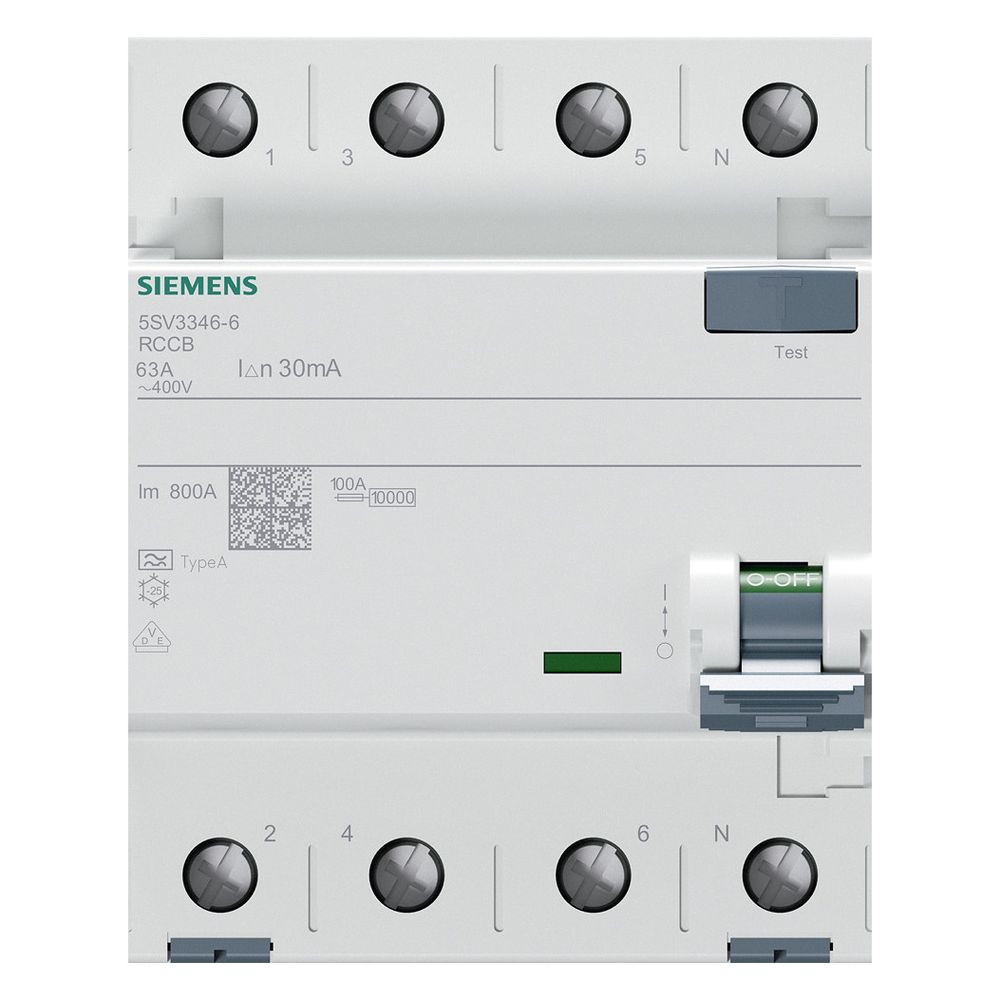

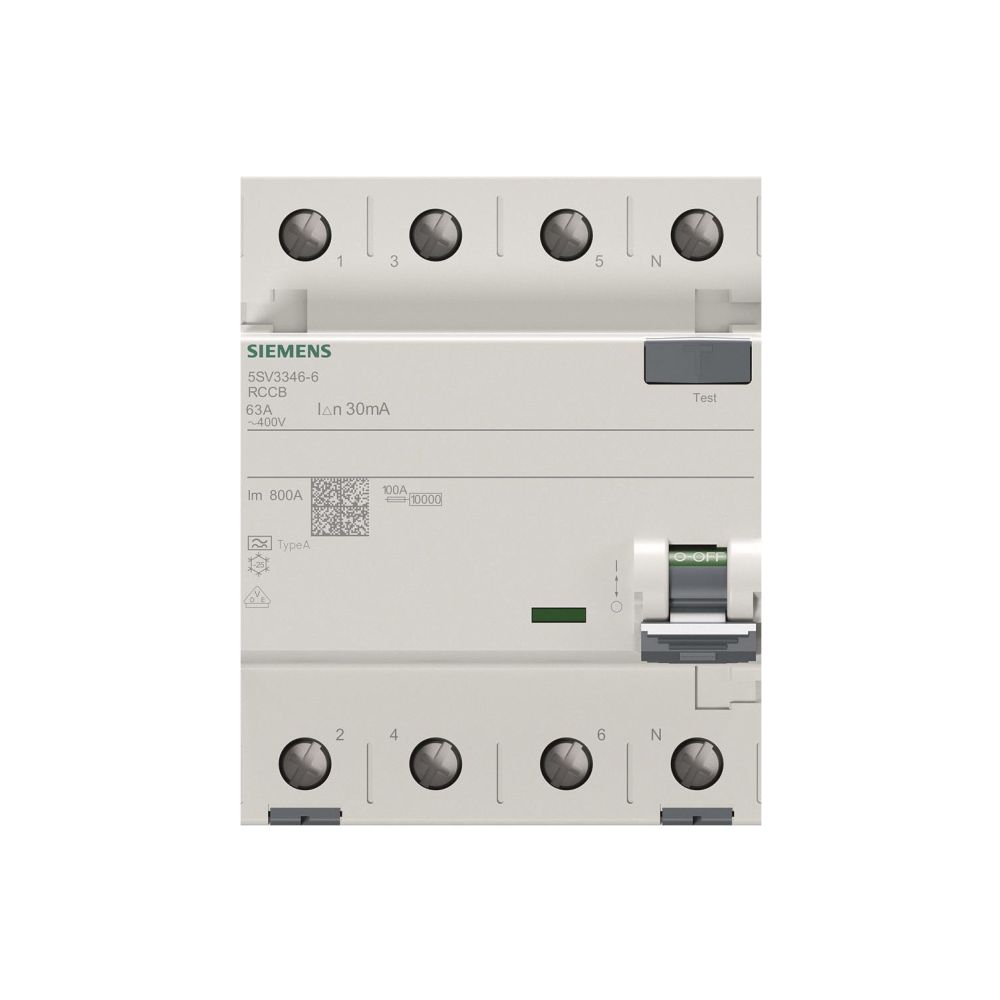

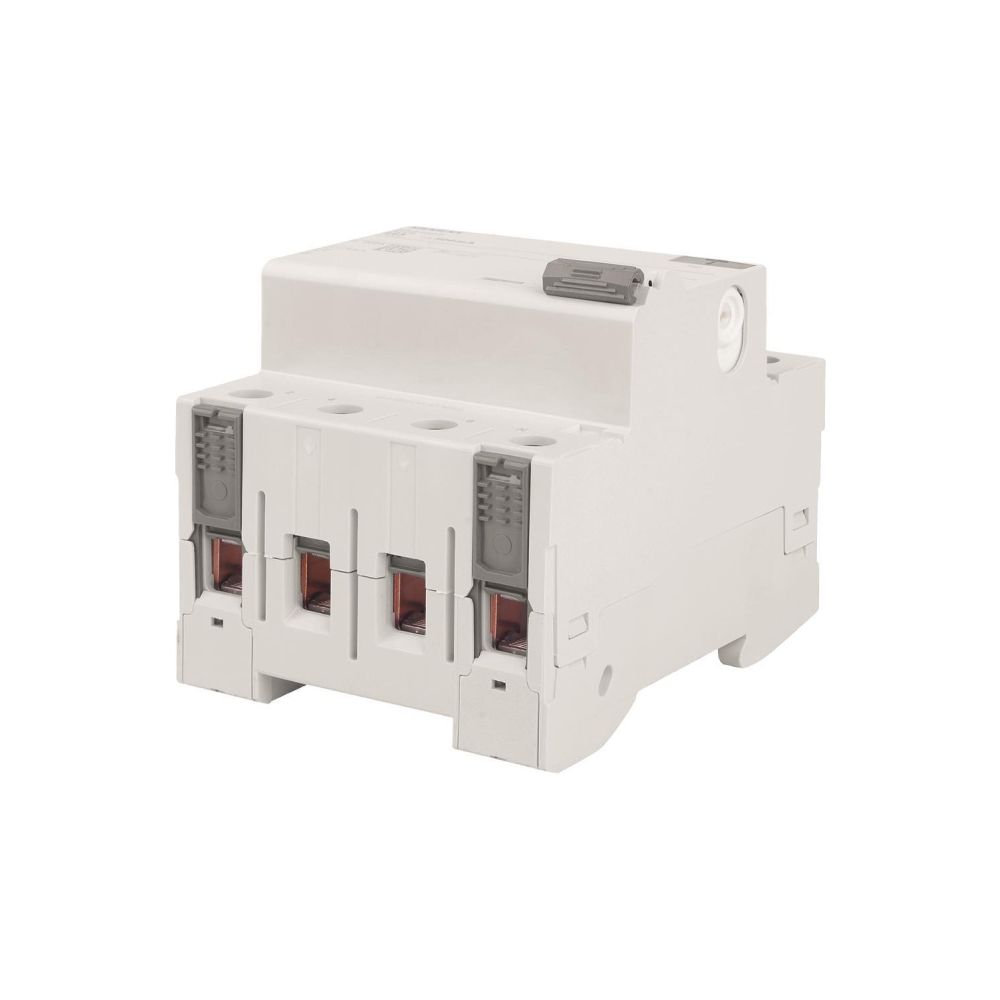

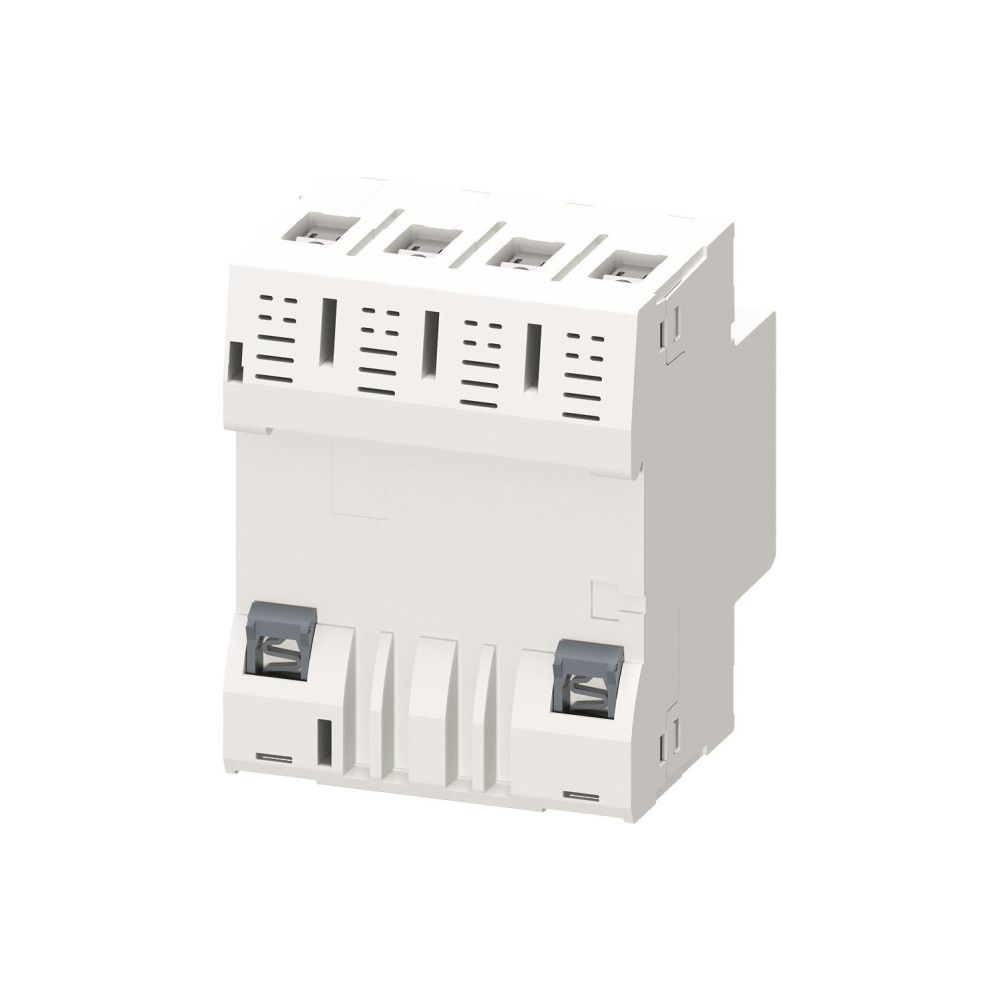

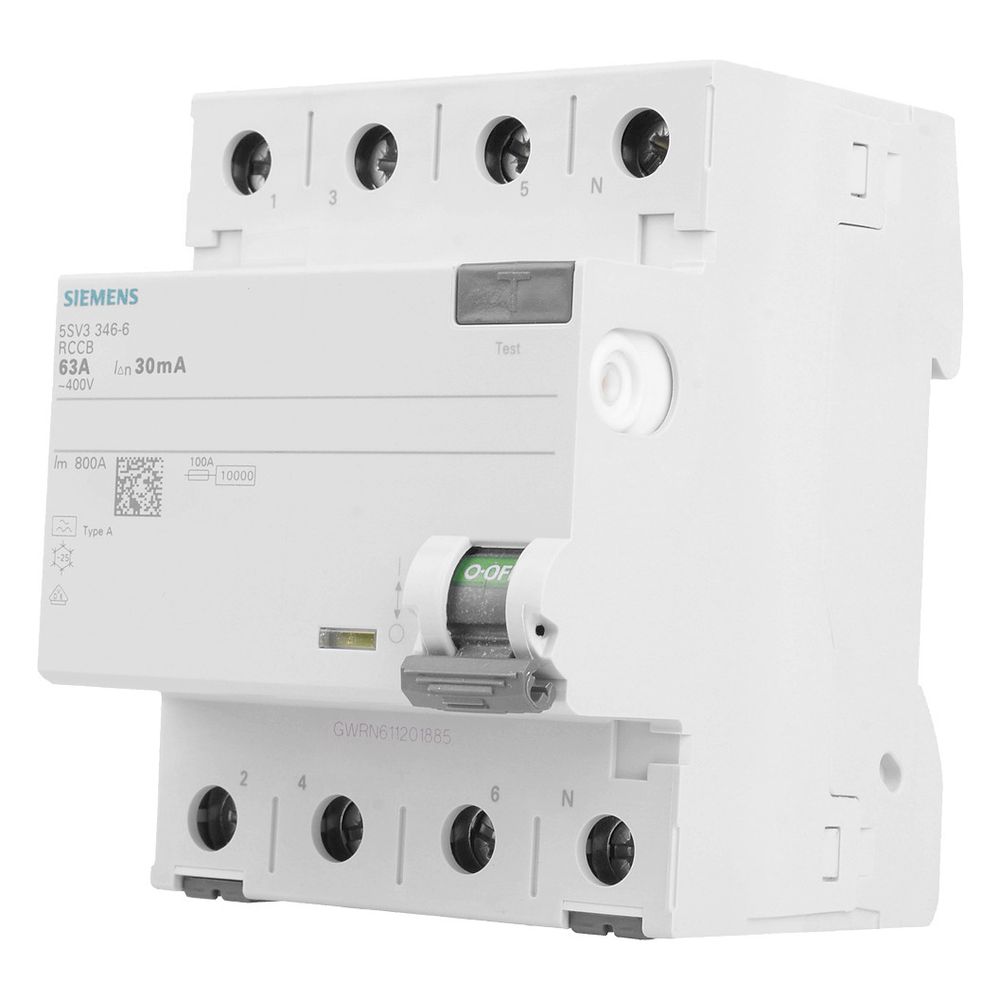

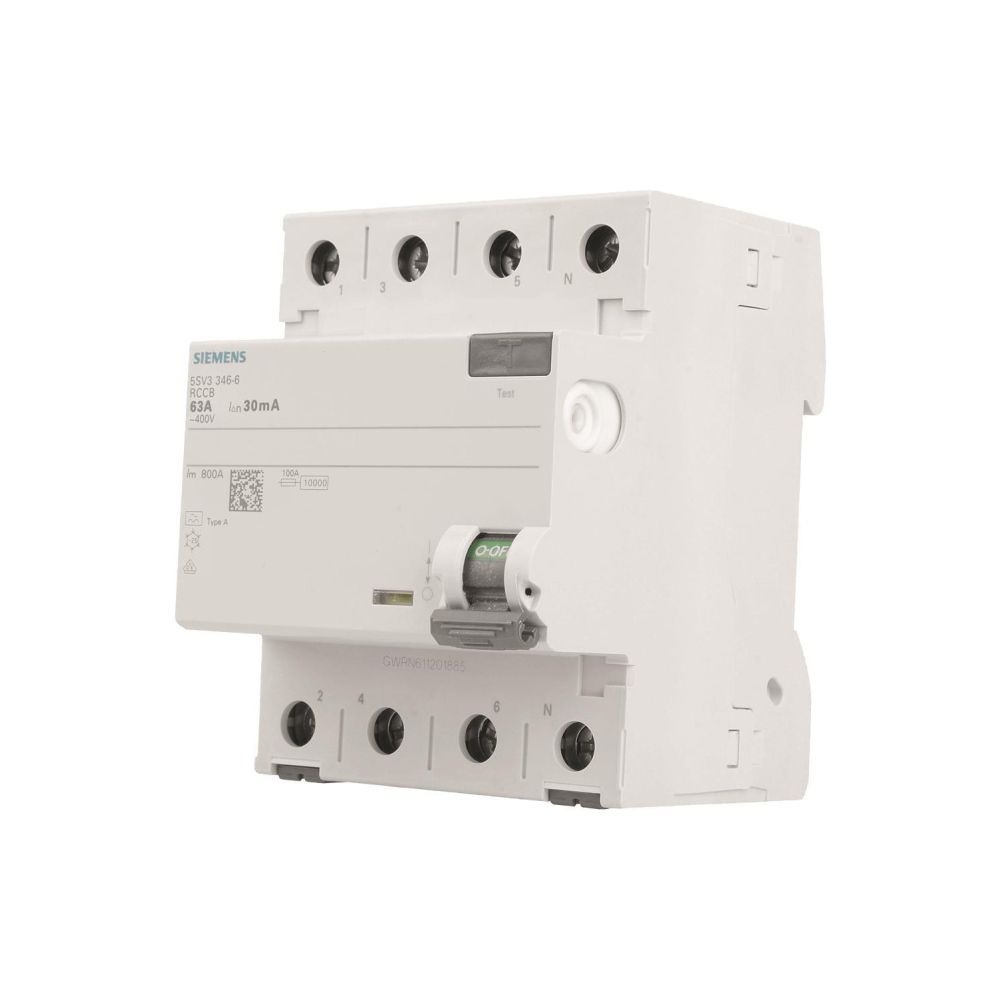

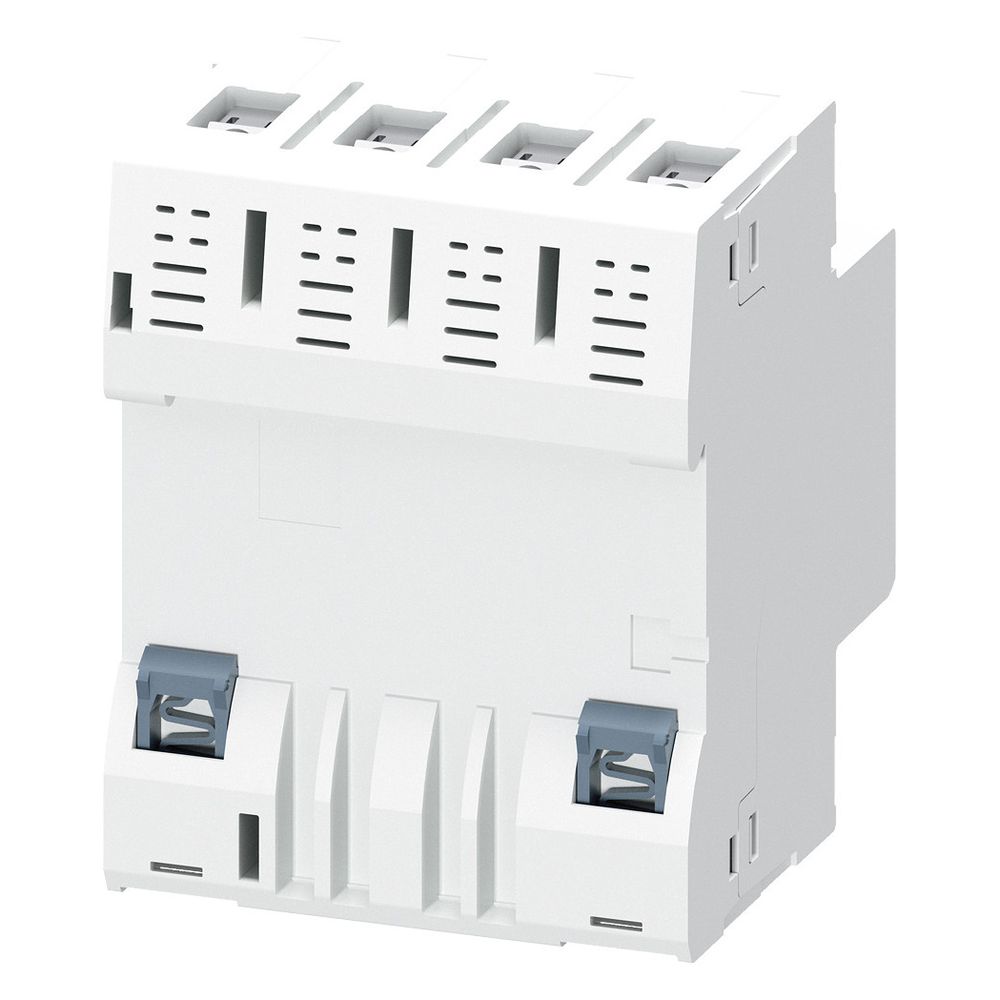

Siemens FI-Schutzschalter 5SV3346-6 Typ A 63A 30mA 4-polig 4TE 400V
Der Siemens FI-Schutzschalter 5SV3 ist eine 4-polige Schutzeinrichtung für den Einsatz in 400 V Wechselstromnetzen. Das Gerät vom Typ A ist für einen Bemessungsstrom von 63 A sowie einen Bemessungsfehlerstrom von 30 mA ausgelegt und bietet zuverlässigen Schutz in elektrischen Anlagen. Mit einer Breite von 4 Teilungseinheiten und einem rechtsseitigen Neutralleiteranschluss ist der Schalter für die Montage auf DIN-Schienen konzipiert.
Montage und Anwendung
Die Installation erfolgt auf einer DIN-Schiene bei einer Einbautiefe von 70 mm. Das Gerät ermöglicht den Anschluss von eindrähtigen und mehrdrähtigen Leitern mit Querschnitten von 0,75 mm² bis 35 mm². Zur Erhöhung der Betriebssicherheit ist eine Verriegelungsvorrichtung integriert und eine Plombierung des Schalters ist möglich. Der Betrieb ist in einem Umgebungstemperaturbereich von -25 °C bis 45 °C zulässig.
Technische Daten
- Bemessungsstrom: 63 A
- Bemessungsfehlerstrom: 30 mA
- Polzahl: 4
- Bemessungsspannung: 400 V
- Kurzschlussfestigkeit: 10 kA
- Stoßstromfestigkeit: 1 kA
- Breite in Teilungseinheiten: 4
- Schutzart: IP20
- Anschlussquerschnitt: 0,75 - 35 mm²
- Verlustleistung: 3,9 W
Technische Daten
| Hersteller | Siemens |
| Ampère | 63 |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,75 - 35 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,75 - 35 |
| Artikelnummer | SIEMENS-5SV33466 |
| Bemessungsfehlerstrom | 0,03 |
| Bemessungsfehlerstrom mA | 30 |
| Bemessungsisolationsspannung Ui | 2000 |
| Bemessungsspannung | 400 |
| Bemessungsstoßspannungsfestigkeit Uimp | 6 |
| Bemessungsstrom | 63 |
| Breite in Teilungseinheiten | 4 |
| EAN-13 | 4001869427782 |
| Einbautiefe | 70 |
| Explosionsgeschützt | Nein |
| Fehlerstrom | 0,03 |
| Fehlerstrom-Typ | A |
| Frequenz | 50 |

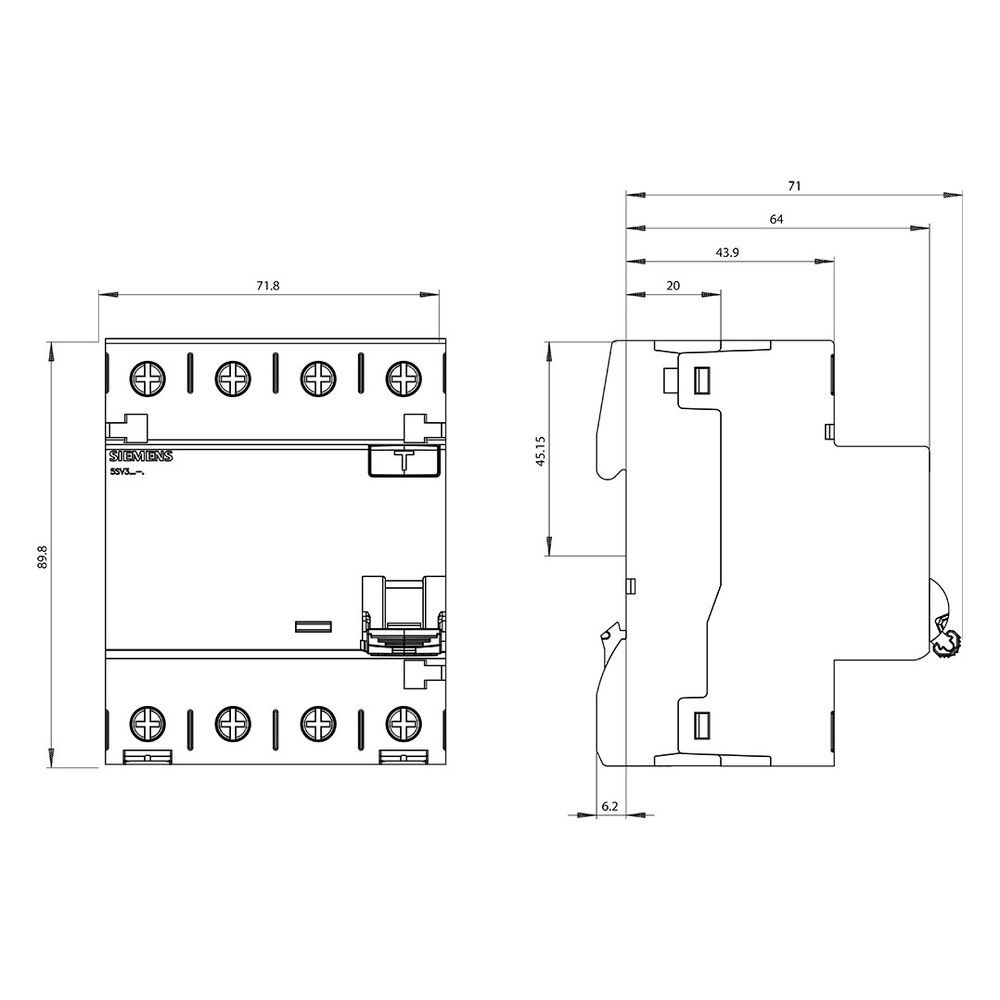

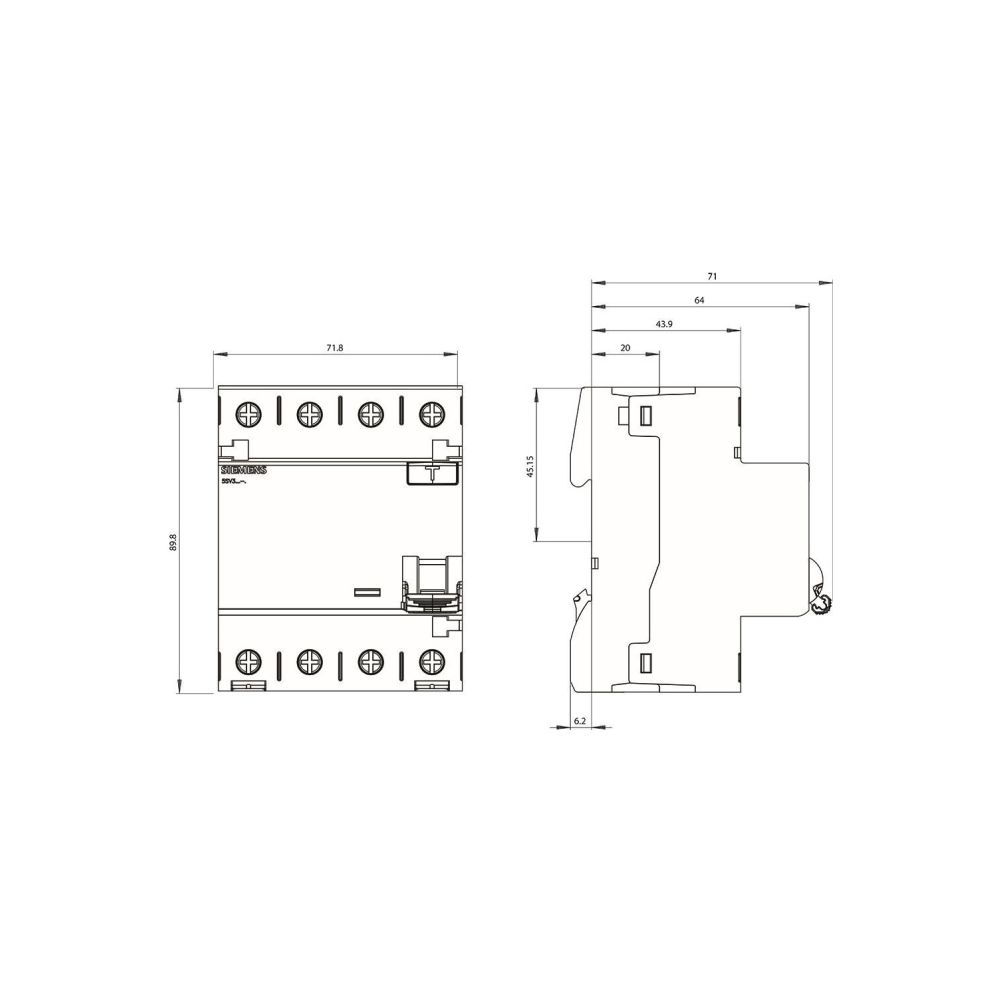

| Gerätebreite | 72 |
| Gerätehöhe | 90 |
| Gerätetiefe | 70 |
| Gewicht | 0,374 kg |
| Kurzschlussfestigkeit (Icw) | 10 |
| Kurzzeitverzögerter Typ | Nein |
| LSA-Plus/Schraub | Nein |
| Mit Verriegelungsvorrichtung | Ja |
| Montageart | sonstige |
| Neutralleiterposition | rechts |
| Polzahl | 4 |
| RAL-Nummer (ähnlich) | 7035 |
| Schutzart (IP) | IP20 |
| Selektiver-Typ | Nein |
| Spannungsart | AC |
| Stoßstromfestigkeit | 1 |
| Strom | 63 |
| TE | 4 |
| Typ | 4 pol. |
| Umgebungstemperatur während des Betriebs | -25 - 45 |
| Verlustleistung | 3,9 |
| Verschmutzungsgrad | 2 |
| Versorgungsspannung | 400 |
| Zusatzeinrichtungen möglich | Ja |
| WEEE-Nr. | 23691322 |
