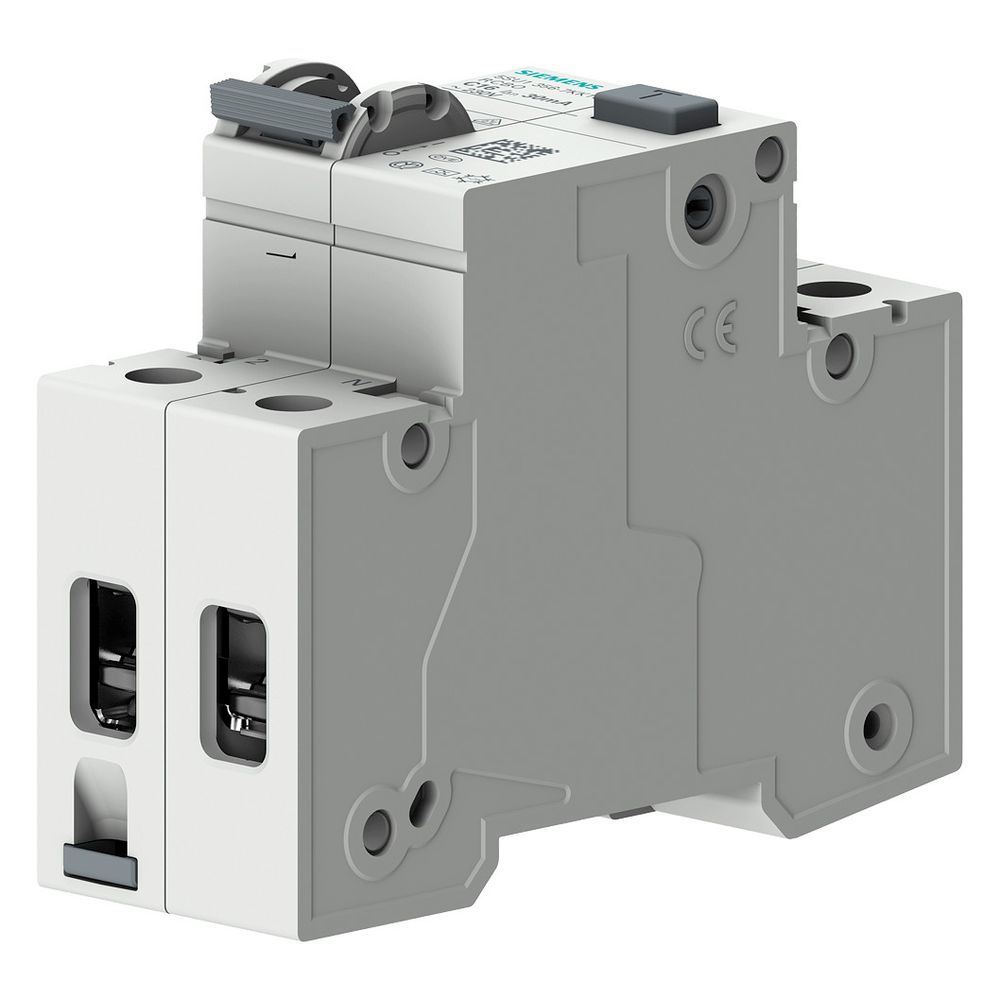

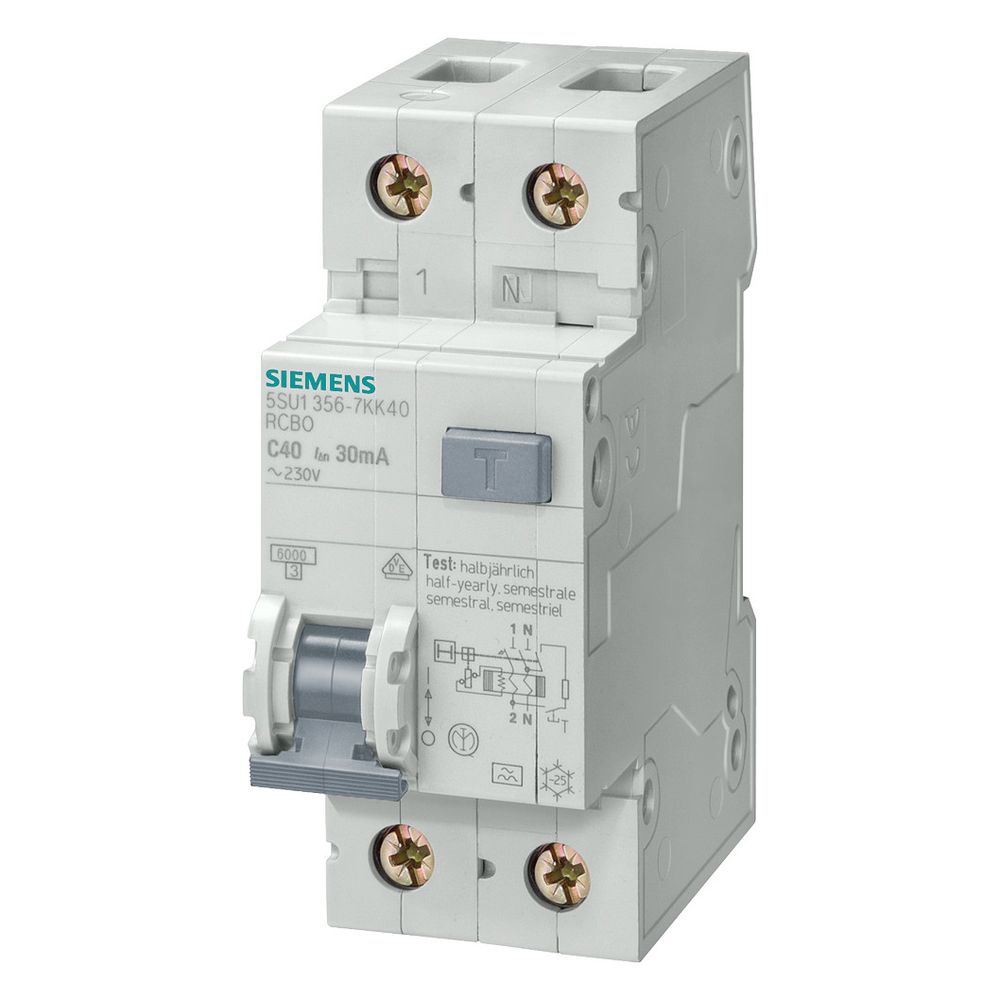

Siemens FI/LS-Schalter 5SU1 2-polig B10A 30mA Typ A 6kA 230V 2TE 5SU1356-6KK10
Der FI/LS-Schalter 5SU1 von Siemens vereint Fehlerstrom- und Leitungsschutz in einem kompakten Gerät mit zwei Teilungseinheiten. Er ist für die Absicherung von Stromkreisen bei einer Bemessungsspannung von 230 V und einem Bemessungsstrom von 10 A ausgelegt. Das Gerät arbeitet mit der Auslösecharakteristik B und einem Bemessungsfehlerstrom von 30 mA.
Funktionsweise und Montage
Der Schalter ermöglicht eine unverzögerte Abschaltung und verfügt über einen mitschaltenden Neutralleiter sowie eine Verriegelungsvorrichtung. Die Montage erfolgt auf einer DIN-Schiene. Anschlussseitig lassen sich Leiter mit einem Querschnitt von 0,75 bis 35 mm² verwenden. Das Gerät ist für einen Umgebungstemperaturbereich von -25 bis 55 °C spezifiziert und weist eine Verlustleistung von 1,8 W auf.
Technische Daten
- Bemessungsstrom: 10 A
- Bemessungsfehlerstrom: 30 mA
- Bemessungsspannung: 230 V
- Bemessungsschaltvermögen: 6 kA
- Auslösecharakteristik: B
- Polzahl: 2
- Breite in Teilungseinheiten: 2
- Fehlerstrom-Typ: A

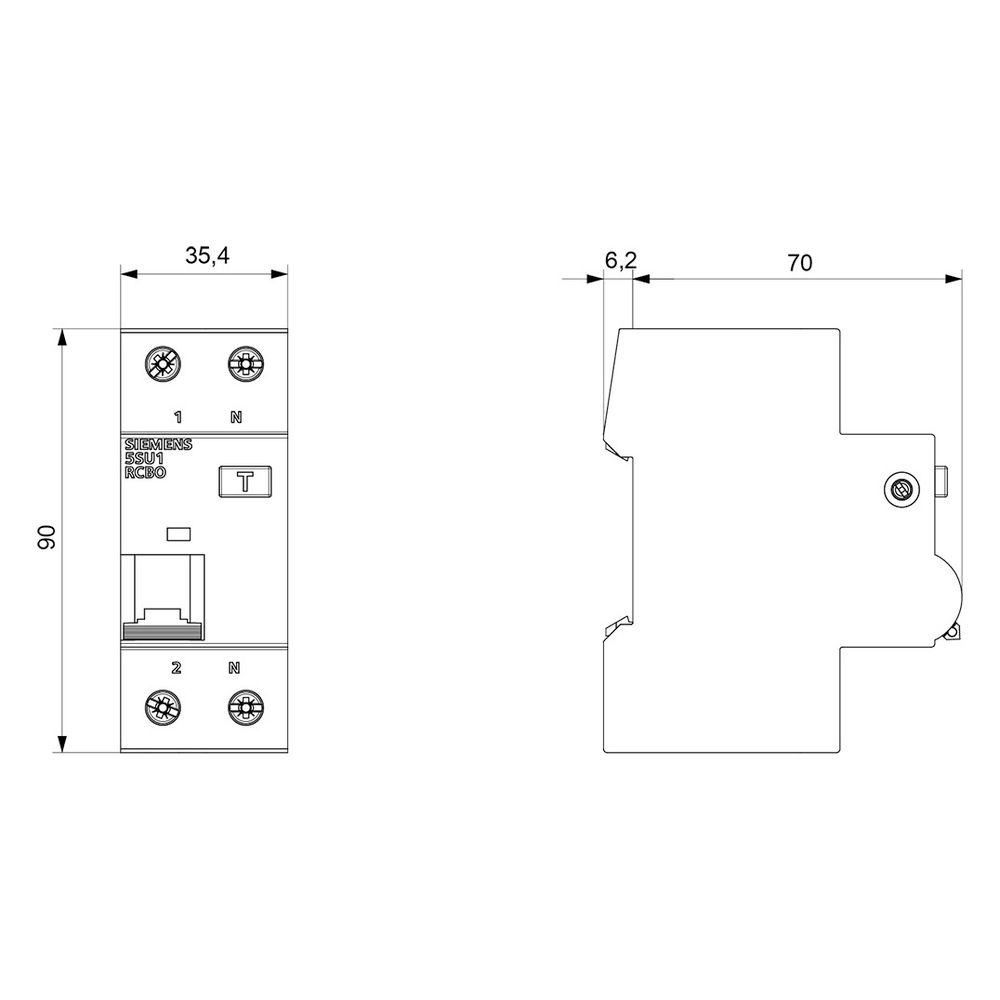

- Einbautiefe: 70 mm
- Schutzart: IP20
Technische Daten
| Hersteller | Siemens |
| Abschaltcharakteristik | unverzögert |
| Ampère | 10 |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,75 - 35 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,75 - 35 |
| Anzahl der abgesicherten Pole | 1 |
| Artikelnummer | SIEMENS-5SU13566KK10 |
| Auslösecharakteristik | B |
| Bemessungsabschaltvermögen nach EN 61009 | 6 |
| Bemessungsabschaltvermögen nach IEC 60947-2 | 15 |
| Bemessungsfehlerstrom | 0,03 |
| Bemessungsisolationsspannung Ui | 264 |
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 6 |
| Bemessungsspannung | 230 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 |
| Bemessungsstrom | 10 |
| Breite in Teilungseinheiten | 2 |
| EAN-13 | 4001869306704 |
| Einbautiefe | 70 |
| Energiebegrenzungsklasse | 3 |
| Fehlauslöseschutz | Ja |
| Fehlerstrom | 0,03 |
| Fehlerstrom-Typ | A |
| Geeignet für Unterputz-Installation | Nein |
| Gewicht | 0,267 kg |
| max Bemessungsschaltvermögen | 6 |
| Mit Verriegelungsvorrichtung | Ja |
| Mitschaltender Neutralleiter | Ja |
| Montageart | DIN-Schiene |
| Plombierbar | Ja |
| Polzahl | 2 |
| Polzahl (gesamt) | 2 |
| Schutzart (IP) | IP20 |
| Spannung | 230 |
| Spannungsart | AC |
| Stoßstromfestigkeit | 1 |
| Strom | 10 |
| TE | 2 |
| Teilungs-Einheiten | 2 |
| Typ | B 2 pol. |
| Umgebungstemperatur während des Betriebs | -25 - 55 |
| Unterputzmontage | Ja |
| Verlustleistung | 1,8 |
| Verschmutzungsgrad | 2 |
| Versorgungsspannung | 230 |
| Überspannungskategorie | 3 |
| WEEE-Nr. | 23691322 |
