Beschreibung

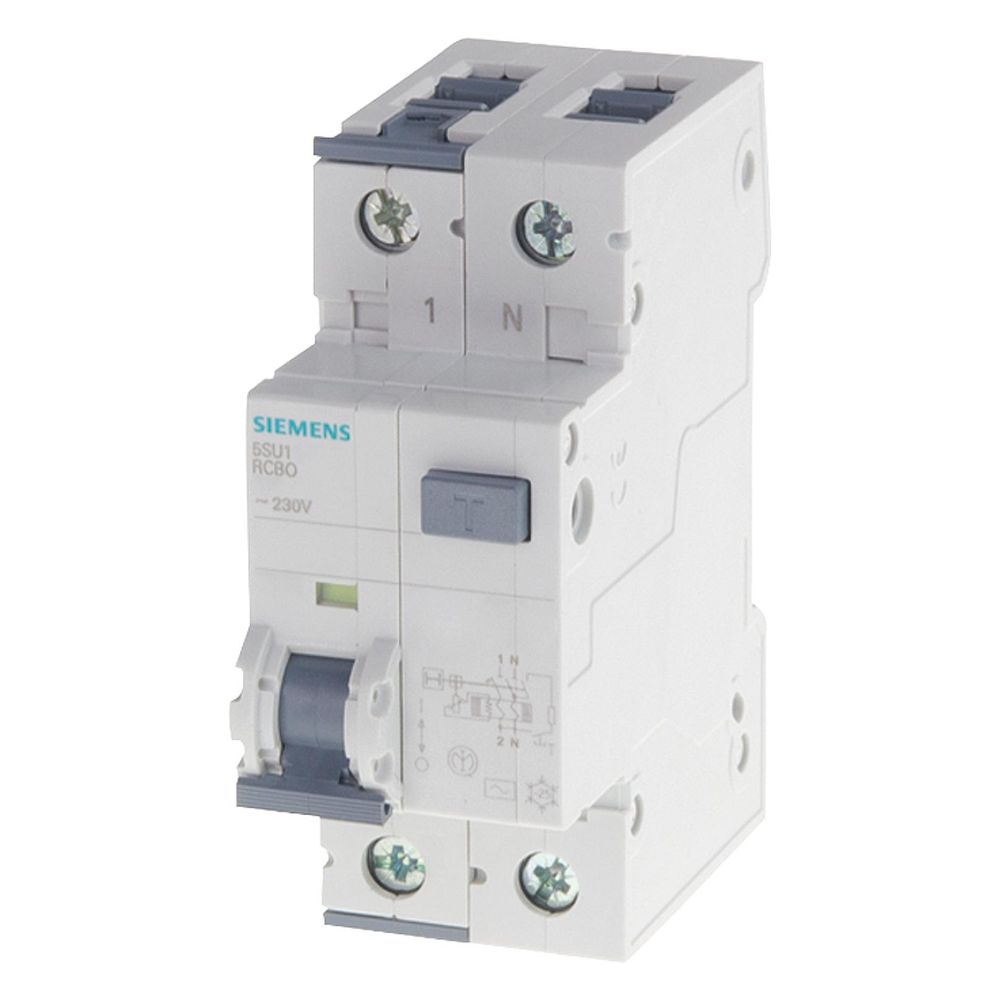

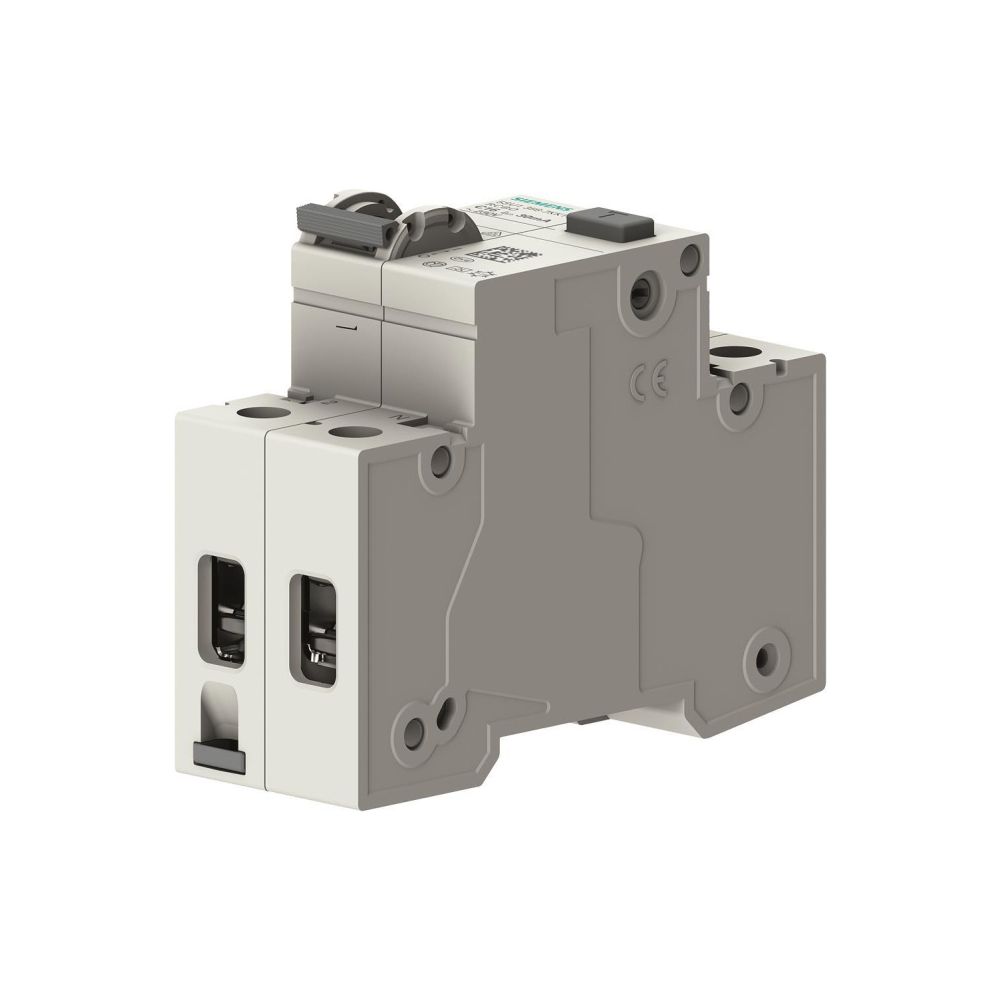

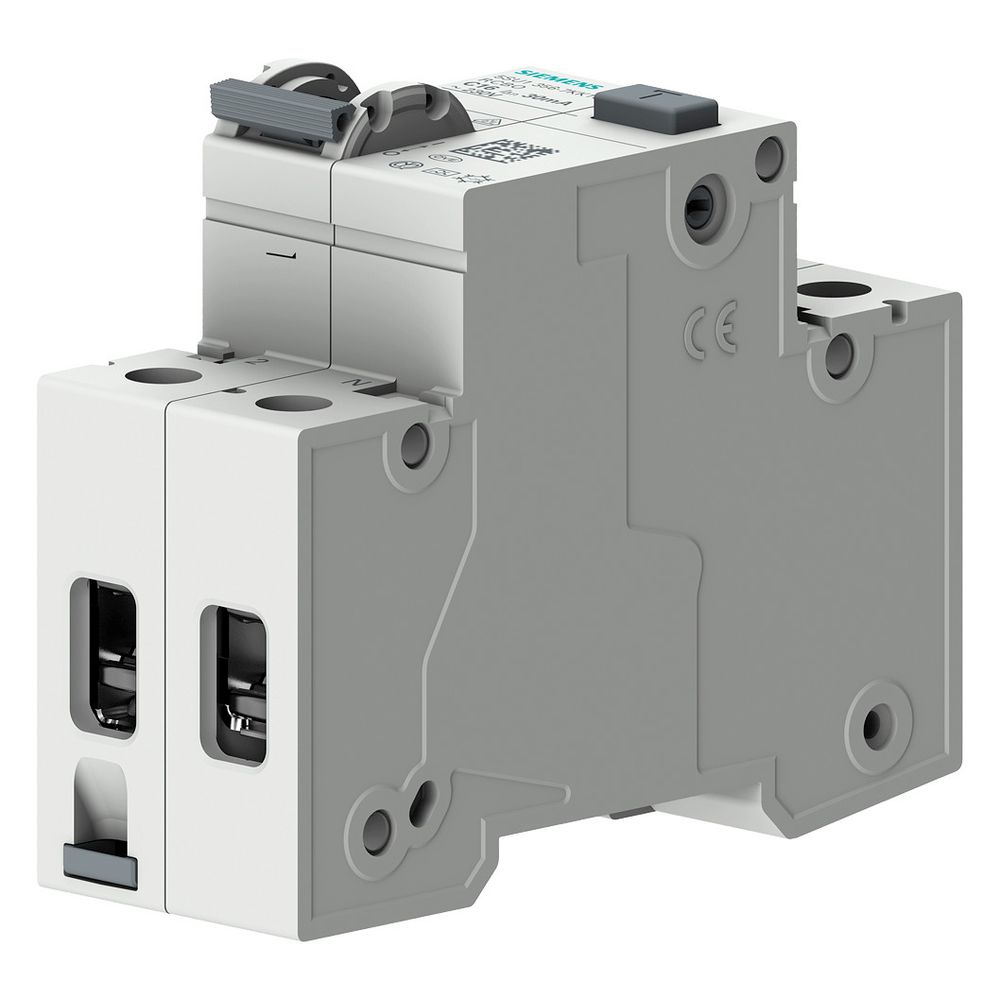

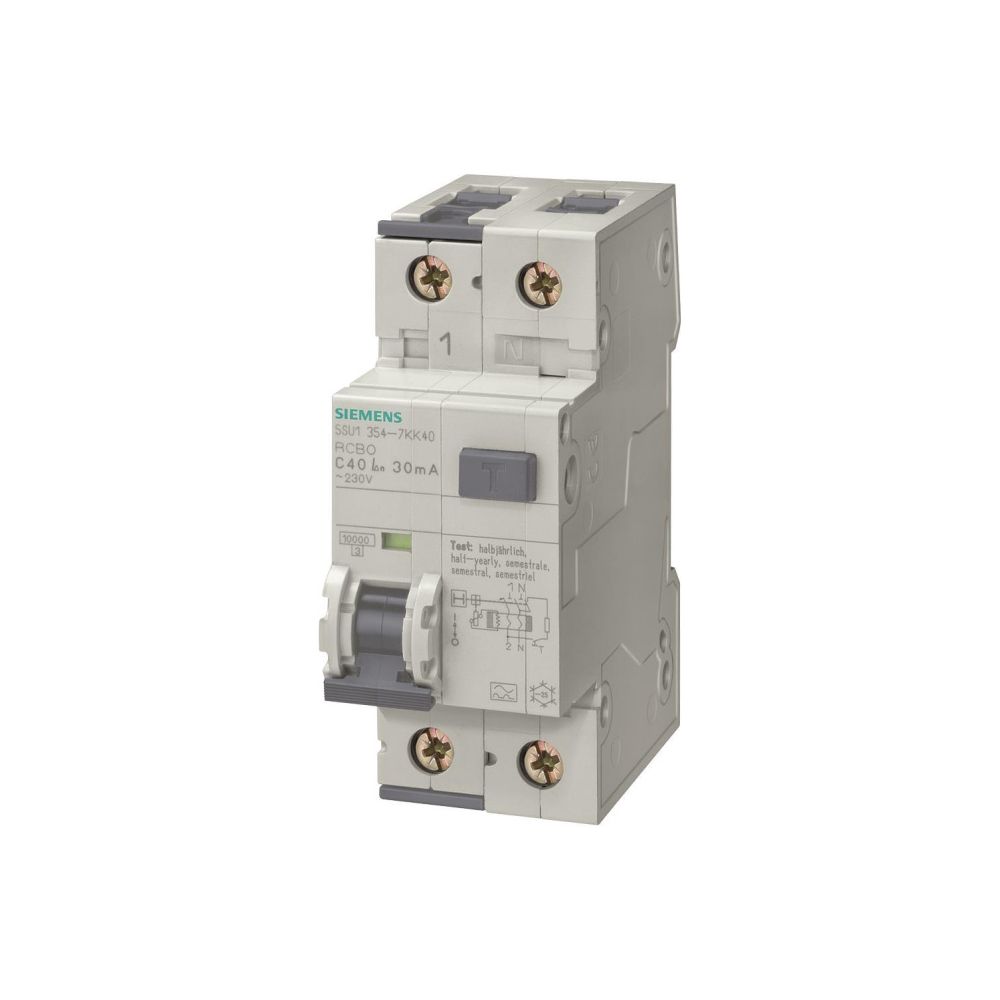

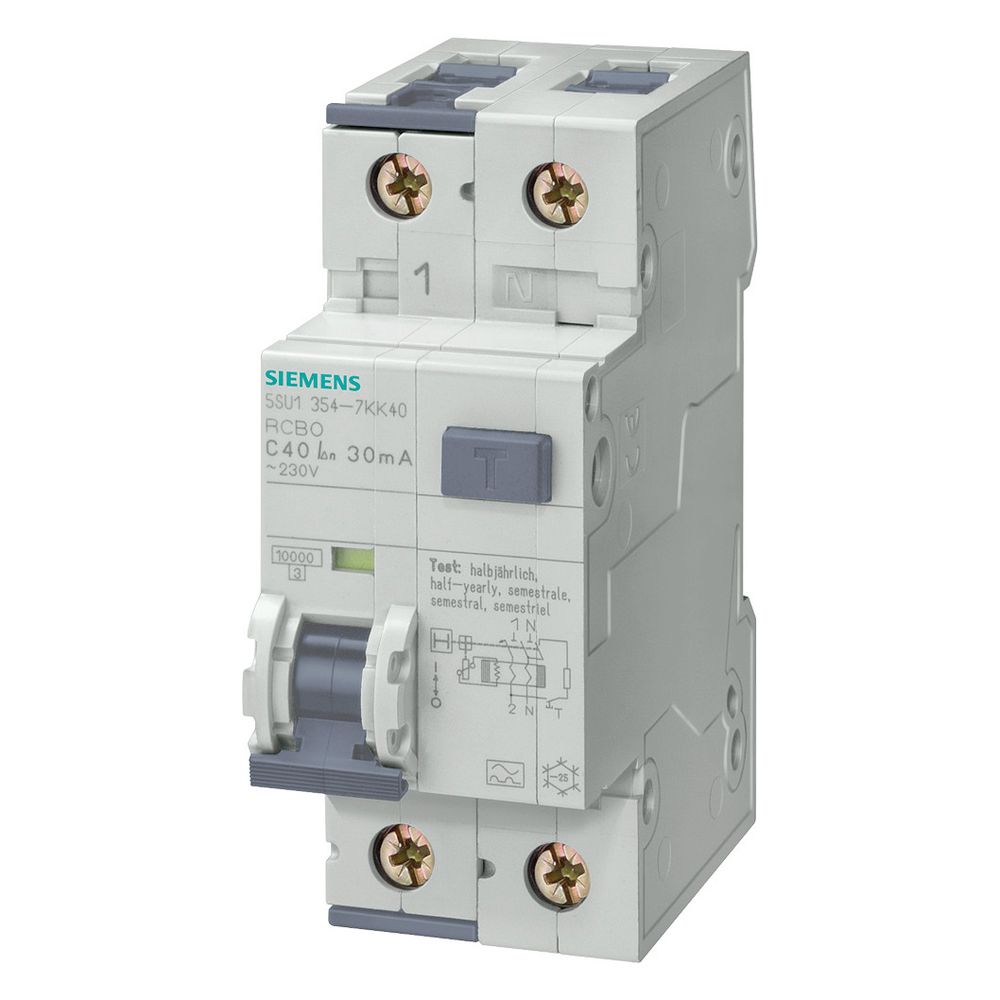

Siemens FI/LS-Schalter 5SU1354-7KK16 Typ A 10kA C 16A 30mA 2TE
Der FI-/Leitungsschutzschalter 5SU1354-7KK16 aus der Siemens SENTRON-Reihe kombiniert Schutzfunktionen gegen Überlast, Kurzschluss und Fehlerströme in einem kompakten Gerät. Der RCBO ist für den Einsatz in Wechselstromnetzen konzipiert und bietet eine unverzögerte Auslösecharakteristik vom Typ A. Die Montage erfolgt auf einer DIN-Schiene, wobei der Neutralleiter mitschaltend ausgeführt ist.
Funktionsweise und Montage
Das Gerät dient der Absicherung von Stromkreisen und ermöglicht durch Doppelkammerklemmen den Anschluss von Leitern mit unterschiedlichen Querschnitten. Die Integration in bestehende Anlagen wird durch die Kompatibilität mit dem Systembaukasten der SENTRON-Reihe sowie die Verbindungsmöglichkeit mittels Stiftsammelschienen unterstützt. Eine Verriegelungsvorrichtung ist vorhanden.
Technische Daten
- Bemessungsstrom: 16 A
- Bemessungsfehlerstrom: 30 mA
- Bemessungsspannung: 230 V AC
- Bemessungsschaltvermögen: 10 kA
- Auslösecharakteristik: C
- Polzahl: 2 (1P+N)
- Breite: 2 Teilungseinheiten
- Anschlussquerschnitt: 0,75 - 35 mm²
- Umgebungstemperatur: -25 bis 55 °C
- Verlustleistung: 2,8 W
Technische Daten
| Hersteller | Siemens |
| Abschaltcharakteristik | unverzögert |
| Ampère | 16 |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,75 - 35 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,75 - 35 |
| Anzahl der abgesicherten Pole | 1 |
| Artikelnummer | SIEMENS-5SU13547KK16 |
| Auslösecharakteristik | C |
| Bemessungsabschaltvermögen nach EN 61009 | 10 |
| Bemessungsabschaltvermögen nach IEC 60947-2 | 20 |
| Bemessungsfehlerstrom | 0,03 |
| Bemessungsisolationsspannung Ui | 264 |
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 10 |
| Bemessungsspannung | 230 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 |
| Bemessungsstrom | 16 |
| Breite in Teilungseinheiten | 2 |
| EAN-13 | 4001869307848 |

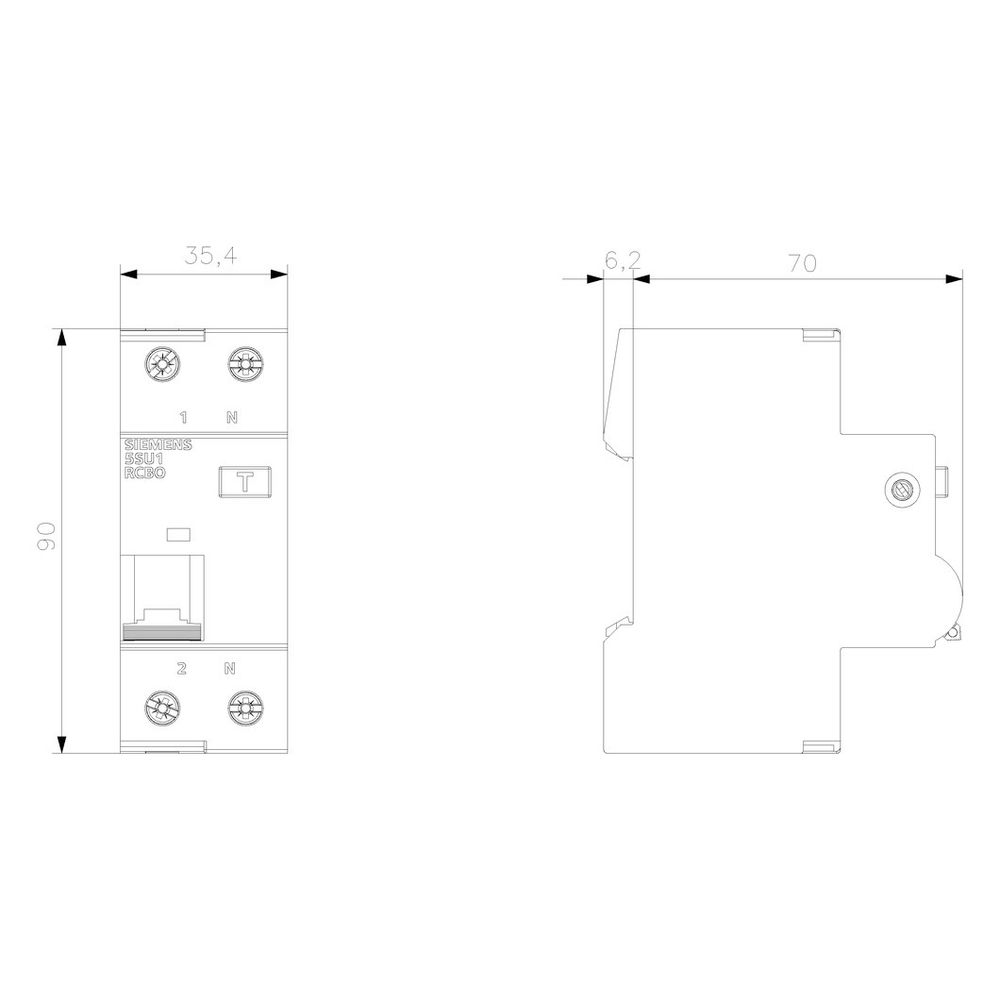

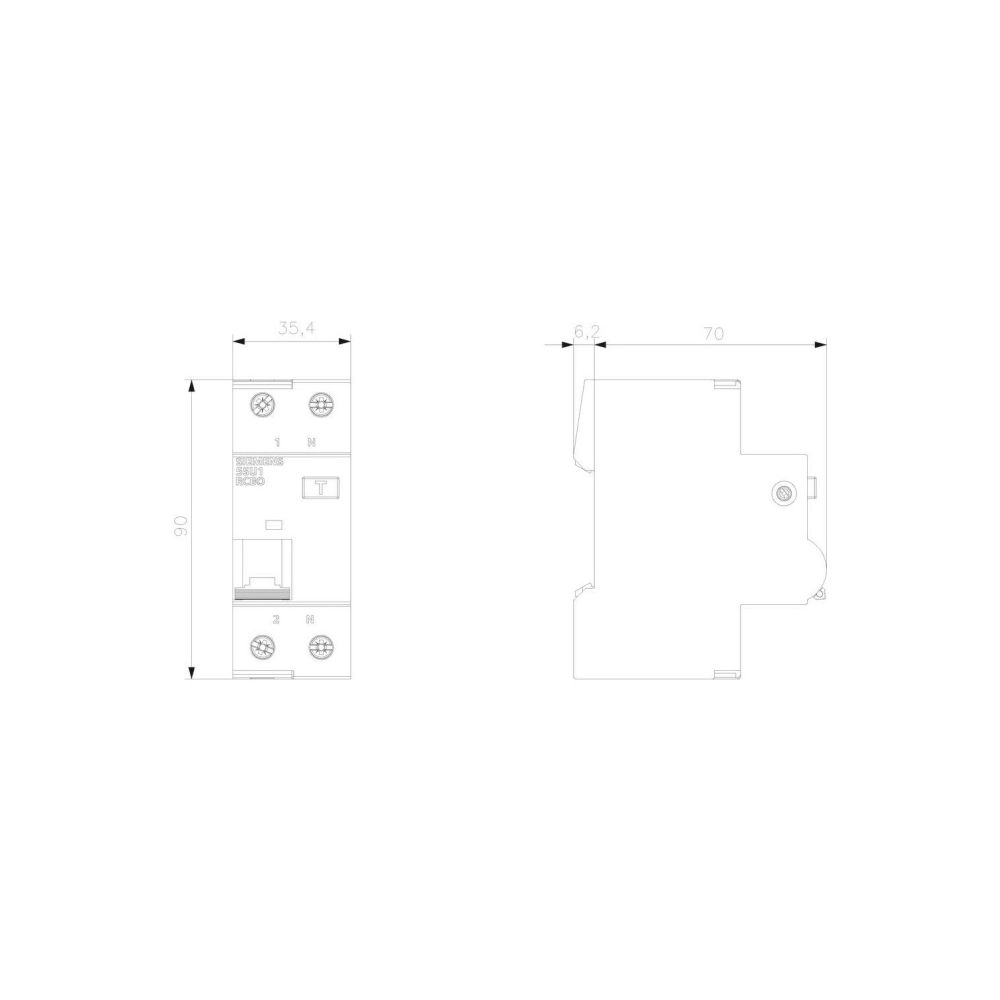

| Einbautiefe | 70 |
| Energiebegrenzungsklasse | 3 |
| Fehlauslöseschutz | Ja |
| Fehlerstrom | 0,03 |
| Fehlerstrom-Typ | A |
| Geeignet für Unterputz-Installation | Nein |
| Gewicht | 0,27 kg |
| max Bemessungsschaltvermögen | 10 |
| Mit Verriegelungsvorrichtung | Ja |
| Mitschaltender Neutralleiter | Ja |
| Montageart | DIN-Schiene |
| Plombierbar | Ja |
| Polzahl | 2 |
| Polzahl (gesamt) | 2 |
| Schutzart (IP) | IP20 |
| Spannung | 230 |
| Spannungsart | AC |
| Stoßstromfestigkeit | 1 |
| Strom | 16 |
| TE | 2 |
| Teilungs-Einheiten | 2 |
| Typ | C 2 pol. |
| Umgebungstemperatur während des Betriebs | -25 - 55 |
| Unterputzmontage | Ja |
| Verlustleistung | 2,8 |
| Verschmutzungsgrad | 2 |
| Versorgungsspannung | 230 |
| Überspannungskategorie | 3 |
| WEEE-Nr. | 23691322 |
