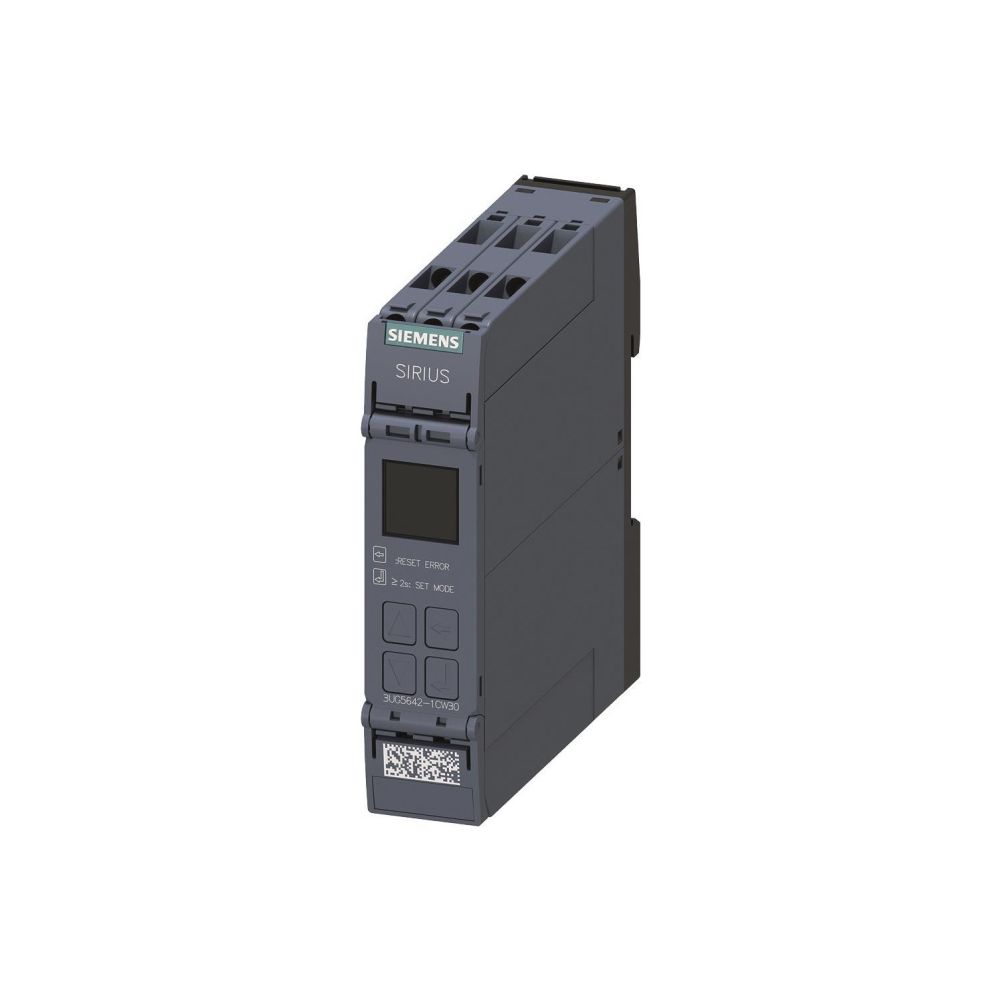

Siemens Digitales 3UG5642-1CW30 Überwachungsrelais cos phi U I 0

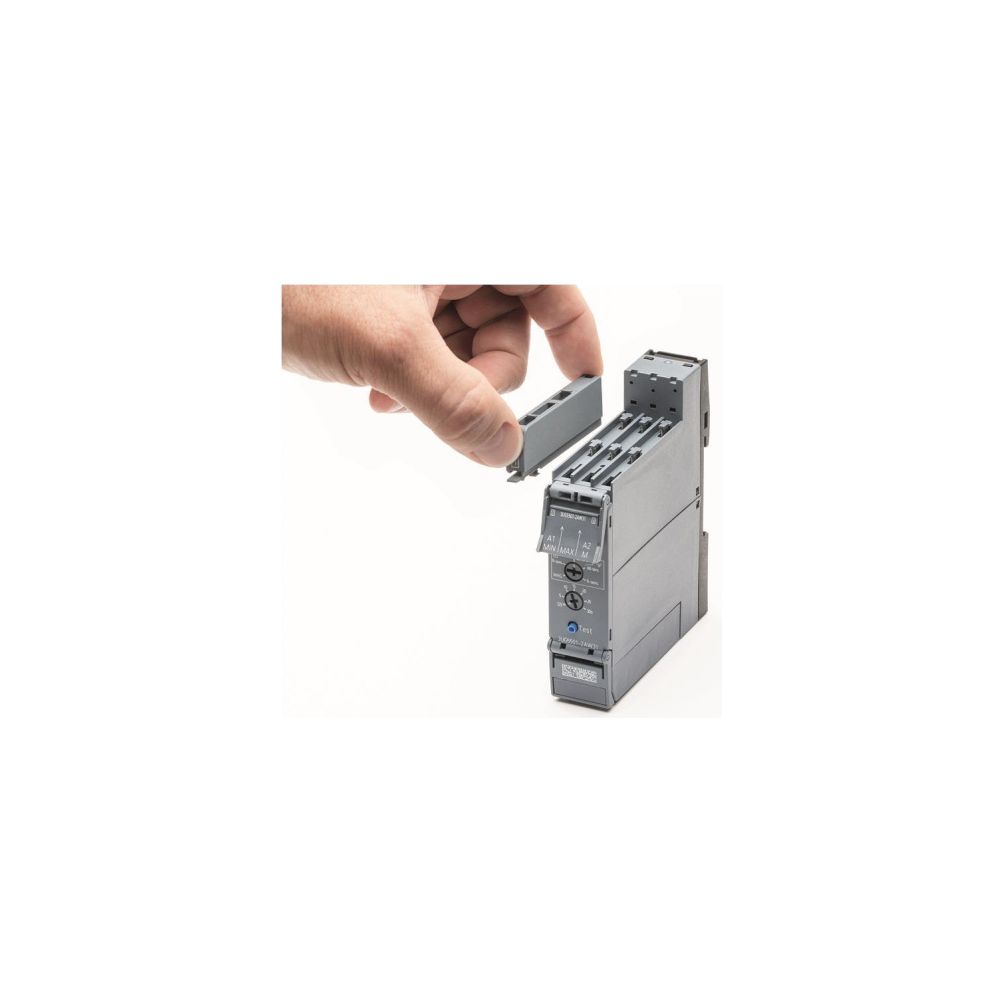

Das digitale Überwachungsrelais 3UG5642-1CW30 von Siemens dient der präzisen Überwachung von einphasigen Stromkreisen hinsichtlich Spannung, Strom und Cos-Phi. Das Gerät ist für eine externe Versorgungsspannung von 24 bis 240 V AC/DC ausgelegt und verfügt über zwei Wechslerkontakte. Die Montage erfolgt über Schraubanschlüsse mit abnehmbaren Klemmen.
Funktionsweise
Das Überwachungsrelais ermöglicht eine digitale Einstellung der Ansprech- und Rückfallverzögerungszeiten im Bereich von 0 bis 999,9 Sekunden. Es deckt einen Spannungsmessbereich von 24 bis 240 V sowie einen Strommessbereich von 0,003 bis 10 A ab. Der Ansprechwert für den Cos-Phi ist variabel zwischen 0,1 und 0,99 konfigurierbar, was eine flexible Anpassung an unterschiedliche Lastzustände erlaubt.
Technische Daten
- Spannungsmessbereich: 24 - 240 V
- Strommessbereich: 0,003 - 10 A
- Anzahl Phasen: 1
- Anzahl Wechslerkontakte: 2
- Einstellbereich Cos-Phi: 0,1 - 0,99
- Ansprechverzögerungszeit: 0 - 999,9 s
- Rückfallverzögerungszeit: 0 - 999,9 s
- Bemessungsbetriebsfrequenz: 50 - 60 Hz

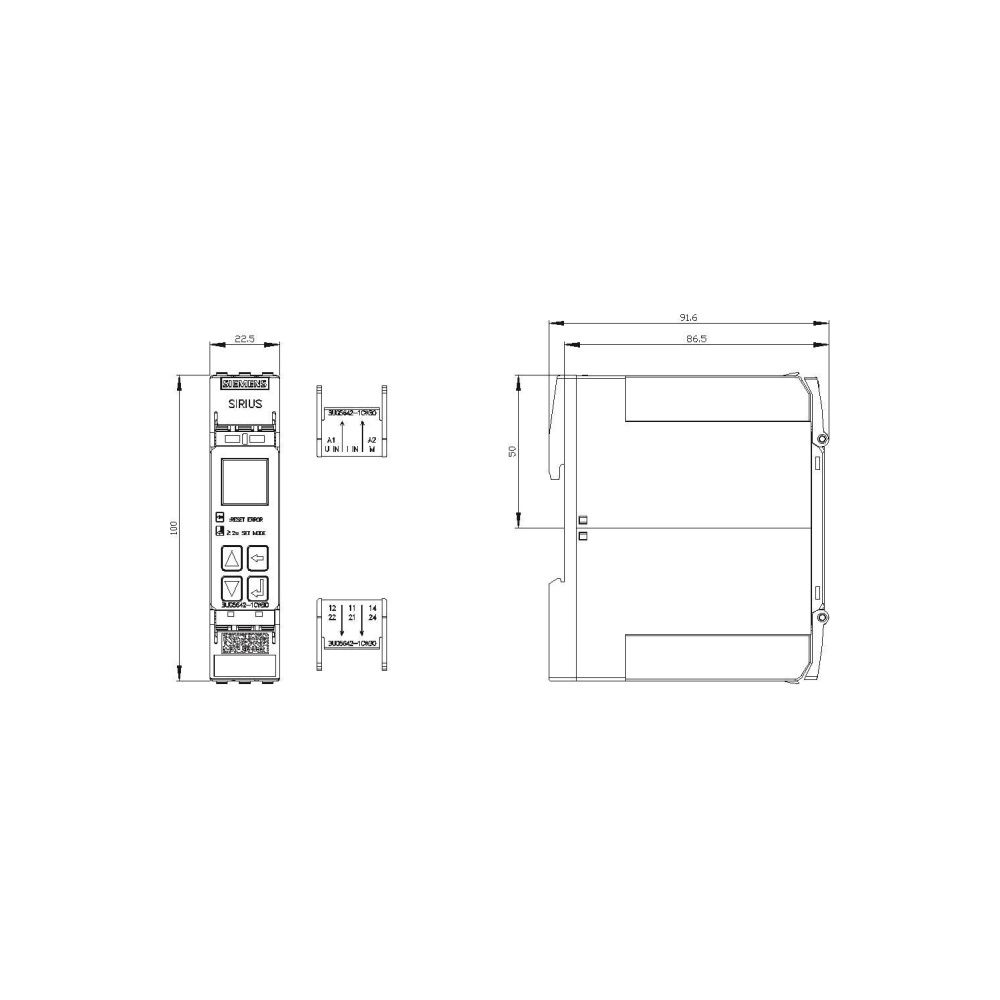

- Abmessungen (B x H x T): 22,5 mm x 100 mm x 90 mm
Technische Daten
| Hersteller | Siemens |
| Anzahl der Kontakte als Schließer | 0 |
| Anzahl der Kontakte als Wechsler | 2 |
| Anzahl der Kontakte als Öffner | 0 |
| Anzahl der Phasen | 1 |
| Artikelnummer | SIEMENS-3UG56421CW30 |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Bemessungsbetriebsfrequenz | 50 - 60 |
| Bemessungsschaltstrom | 3 |
| Betriebsspannung AC 50 Hz | 24 - 240 |
| Betriebsspannung AC 60 Hz | 24 - 240 |
| Betriebsspannung DC | 24 - 240 |
| Breite | 22,5 |
| EAN-13 | 4047621114187 |
| Einstellbarer Ansprechwert für Cos-Phi | 0.1 - 0.99 |
| Externe Stromversorgung erforderlich | Ja |
| Gewicht | 0,188 kg |
| Höhe | 100 |
| Max zulässige Ansprechverzögerungszeit | 999,9 |
| Max zulässige Rückfallverzögerungszeit | 999,9 |
| Min einstellbare Ansprechverzögerungszeit | 0 |
| Min einstellbare Rückfallverzögerungszeit | 0 |
| Mit abnehmbaren Klemmen | Ja |
| Spannungsart der Betriebsspannung | AC/DC |
| Spannungsart der Versorgungsspannung | AC/DC |
| Spannungsmessbereich | 24 - 240 |
| Strommessbereich | 0,003 - 10 |
| Tiefe | 90 |
| Versorgungsspannung AC 50 Hz | 24 - 240 |
| Versorgungsspannung AC 60 Hz | 24 - 240 |
| Versorgungsspannung DC | 24 - 240 |
| WEEE-Nr. | 23691322 |
