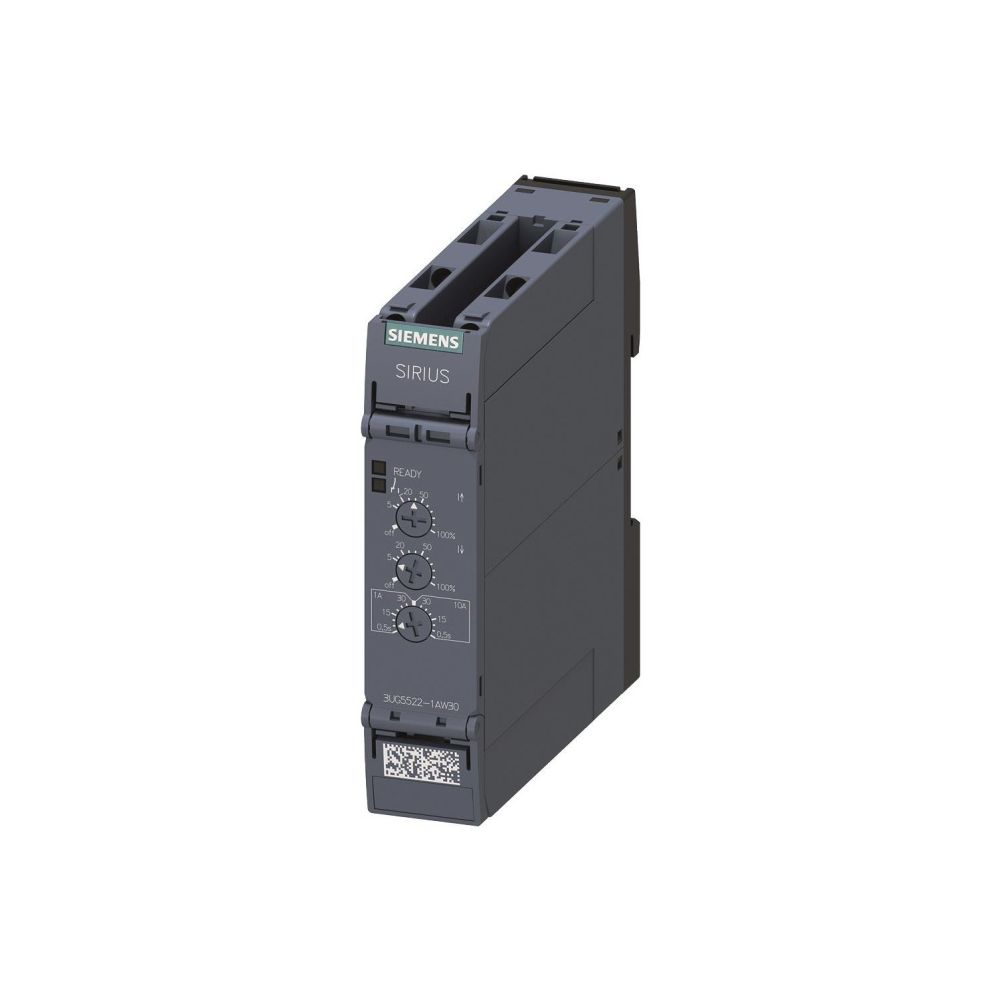

Siemens Stromüberwachungsrelais 3UG5522-1AW30 0,05-10A AC/DC mit Schraubanschluss 22,5x100x90mm
Das analoge Stromüberwachungsrelais 3UG5522-1AW30 von Siemens ermöglicht die präzise Überwachung von einphasigen Stromkreisen in AC- und DC-Netzen. Es erkennt zuverlässig Unter- und Überströme und eignet sich für den Einsatz in industriellen Schaltanlagen.
Funktionsweise

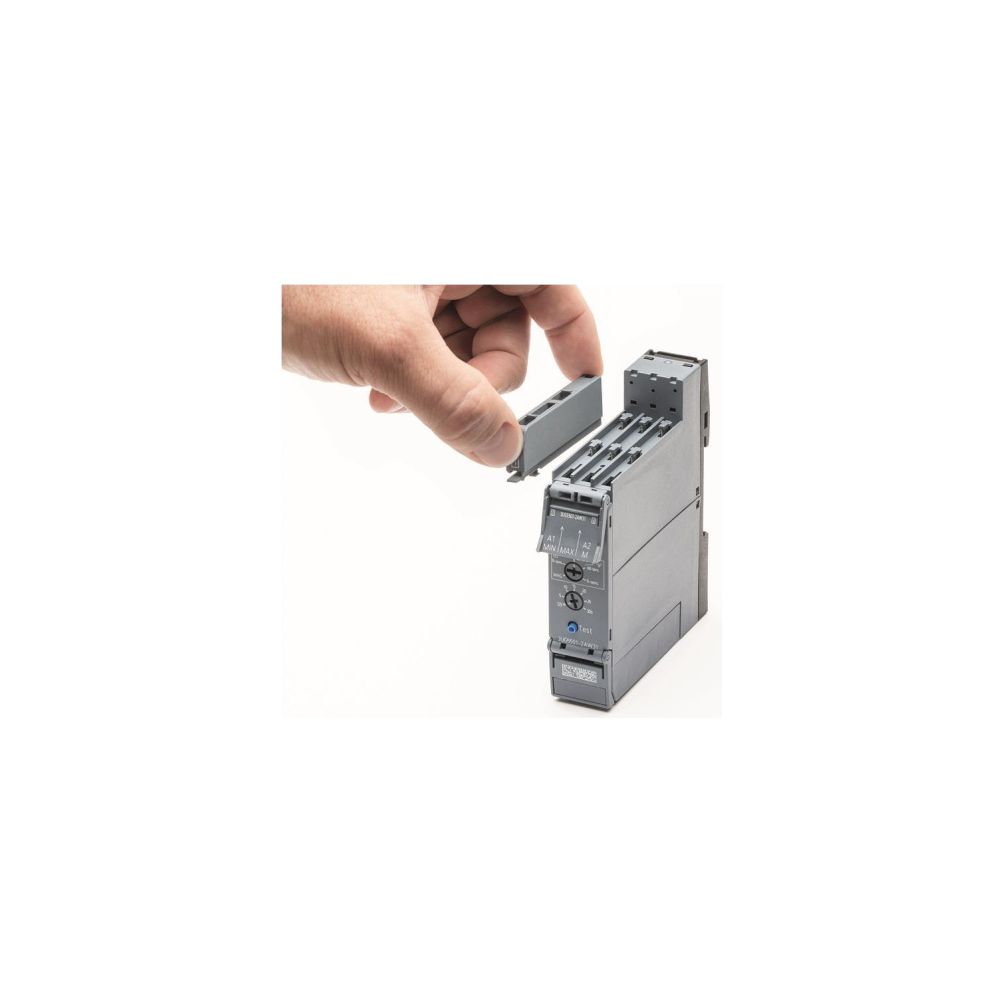

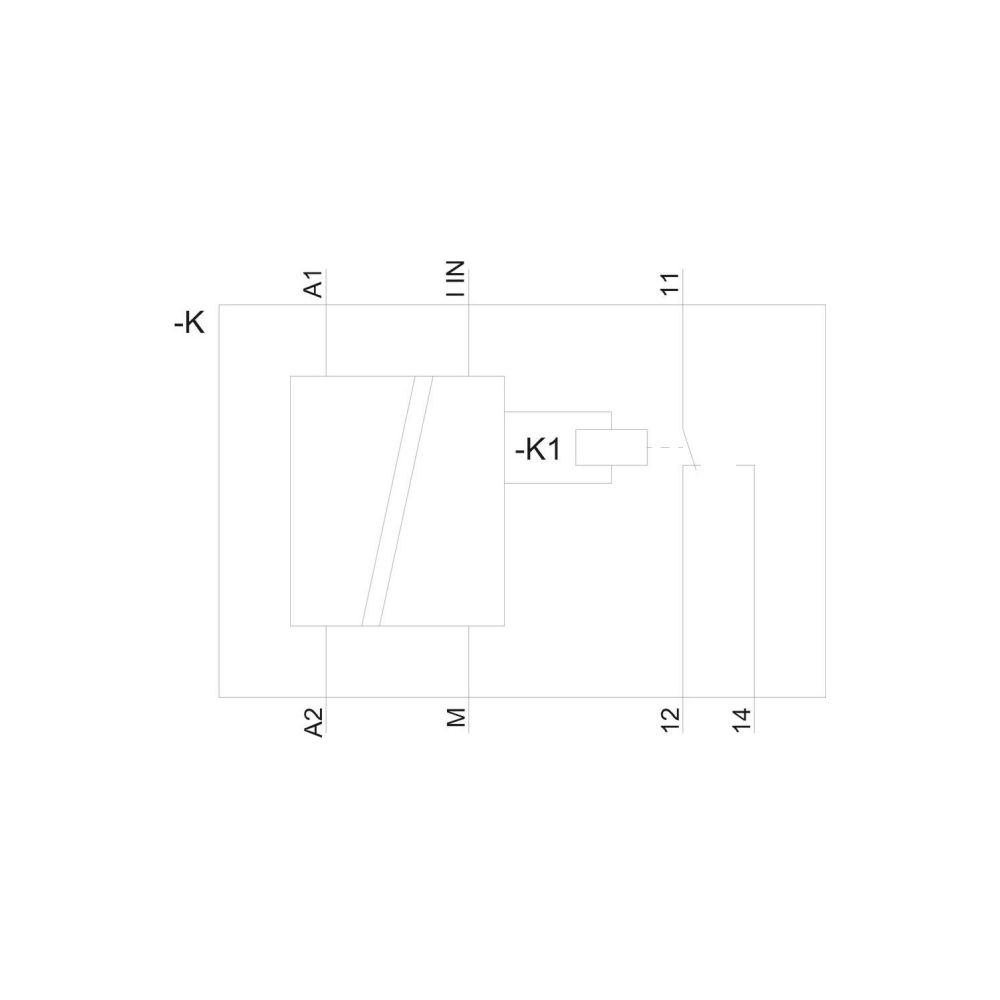

Das Gerät benötigt keine externe Stromversorgung und arbeitet mit einem Spannungsbereich von 24 bis 240 V AC/DC. Die Ansprech- und Rückfallverzögerungszeiten sind flexibel zwischen 0,5 und 30 Sekunden einstellbar. Der elektrische Anschluss erfolgt über abnehmbare Schraubklemmen, was die Montage erleichtert. Zur Signalisierung der Schaltzustände steht ein Wechslerkontakt zur Verfügung.
Technische Daten
- Strommessbereich: 0,05 - 10 A
- Spannungsmessbereich: 24 - 240 V
- Bemessungsschaltstrom: 3 A
- Ansprechverzögerungszeit: 0,5 - 30 s
- Rückfallverzögerungszeit: 0,5 - 30 s

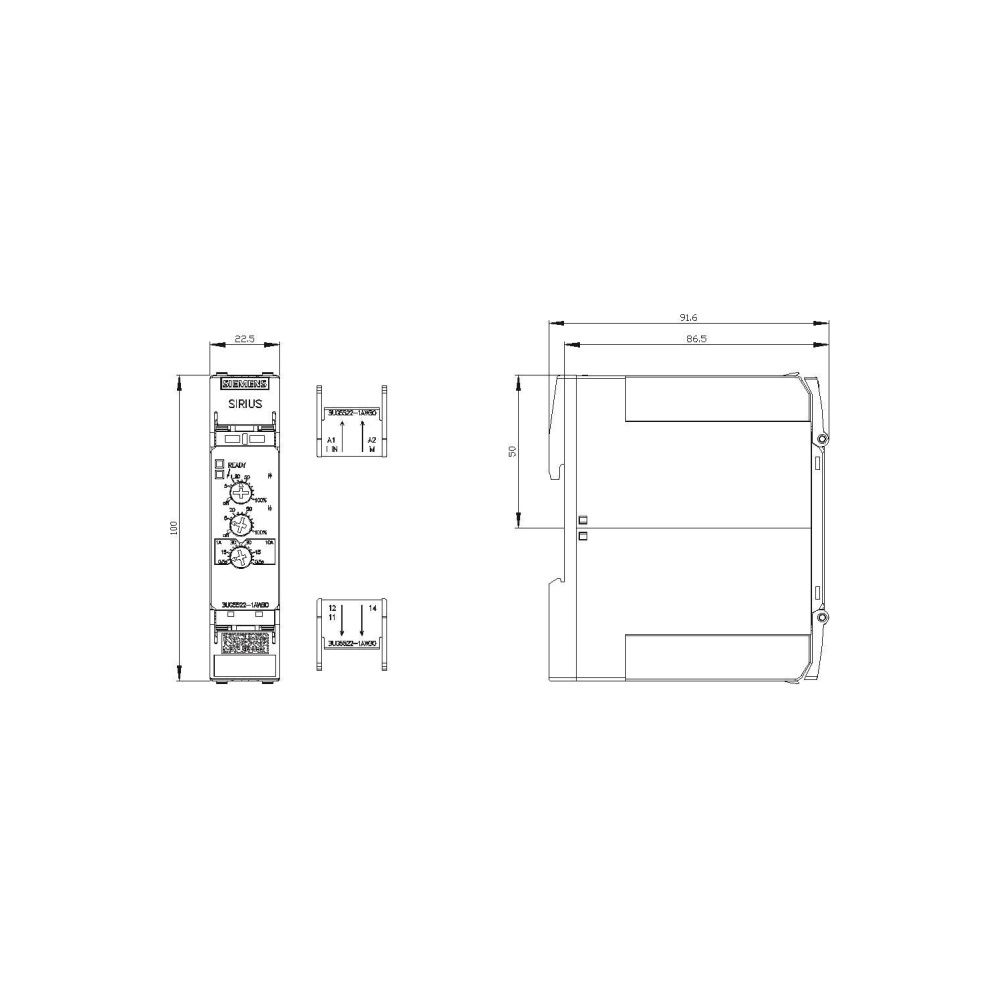

- Breite: 22,5 mm
- Höhe: 100 mm
- Tiefe: 90 mm
Technische Daten
| Hersteller | Siemens |
| 1-Phasen-Fenster möglich | Nein |
| 1-Phasen-Unterstrom möglich | Ja |
| 1-Phasen-Überstrom möglich | Ja |
| 3-Phasen-Fenster möglich | Nein |
| 3-Phasen-Unterstrom möglich | Nein |
| 3-Phasen-Überstrom möglich | Nein |
| Ansprechwert Stromstärke 1 | 0,1 - 10 |
| Ansprechwert Stromstärke 2 | 0,1 - 10 |
| Anzahl der Kontakte als Schließer | 0 |
| Anzahl der Kontakte als Wechsler | 1 |
| Anzahl der Kontakte als Öffner | 0 |
| Artikelnummer | SIEMENS-3UG55221AW30 |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Bemessungsschaltstrom | 3 |
| Betriebsspannung AC 50 Hz | 24 - 240 |
| Betriebsspannung AC 60 Hz | 24 - 240 |
| Betriebsspannung DC | 24 - 240 |
| Breite | 22,5 |
| EAN-13 | 4047621114101 |
| Enthält Funktion Gleichspannung-Unterstrom | Ja |
| Enthält Funktion Gleichspannung-Überstrom | Ja |
| Externe Stromversorgung erforderlich | Nein |
| Externer Stromwandler | Nein |
| Funktion Gleichstrom-Fenster | Ja |
| Gewicht | 0,149 kg |
| Höhe | 100 |
| Max zulässige Ansprechverzögerungszeit | 30 |
| Max zulässige Rückfallverzögerungszeit | 30 |
| Min einstellbare Ansprechverzögerungszeit | 0,5 |
| Min einstellbare Rückfallverzögerungszeit | 0,5 |
| Mit abnehmbaren Klemmen | Ja |
| Spannungsart der Betriebsspannung | AC/DC |
| Spannungsart der Versorgungsspannung | AC/DC |
| Spannungsmessbereich | 24 - 240 |
| Stromart | AC/DC |
| Strommessbereich | 0,05 - 10 |
| Tiefe | 90 |
| Versorgungsspannung AC 50 Hz | 24 - 240 |
| Versorgungsspannung AC 60 Hz | 24 - 240 |
| Versorgungsspannung DC | 24 - 240 |
| WEEE-Nr. | 23691322 |
