Beschreibung

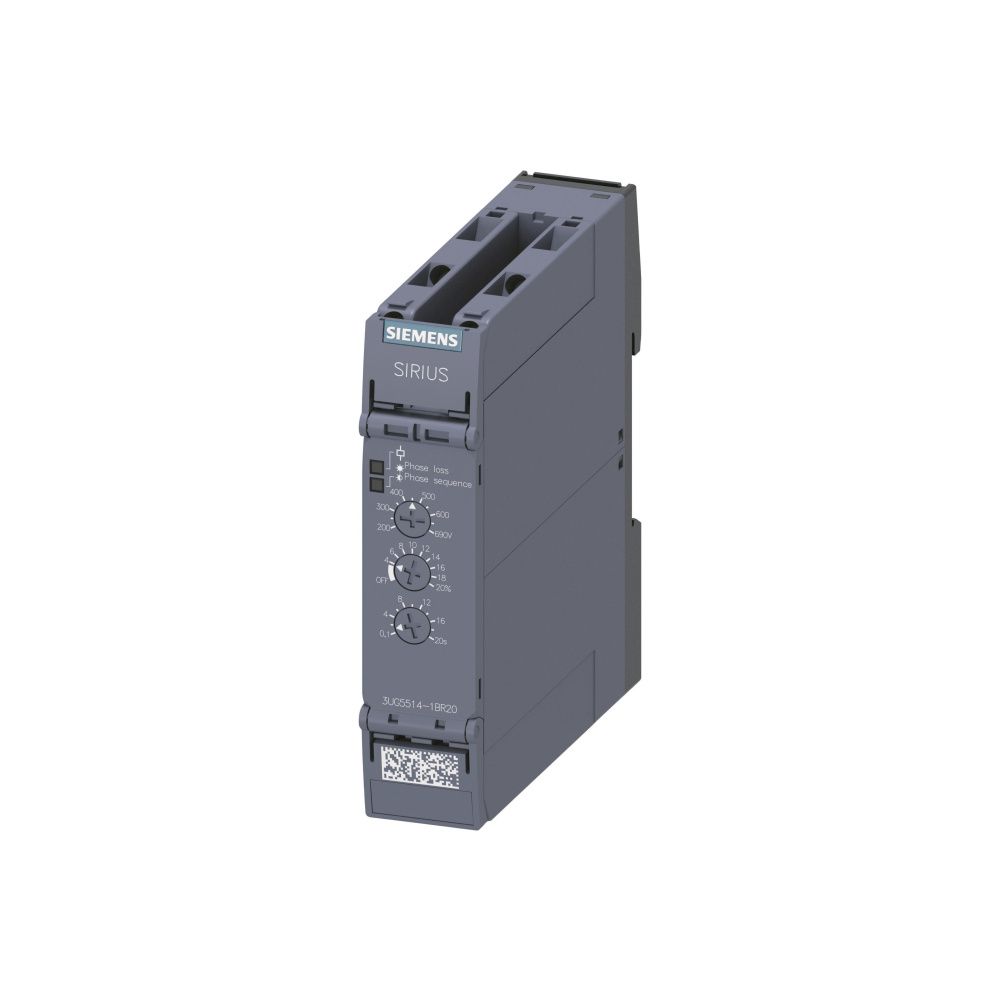

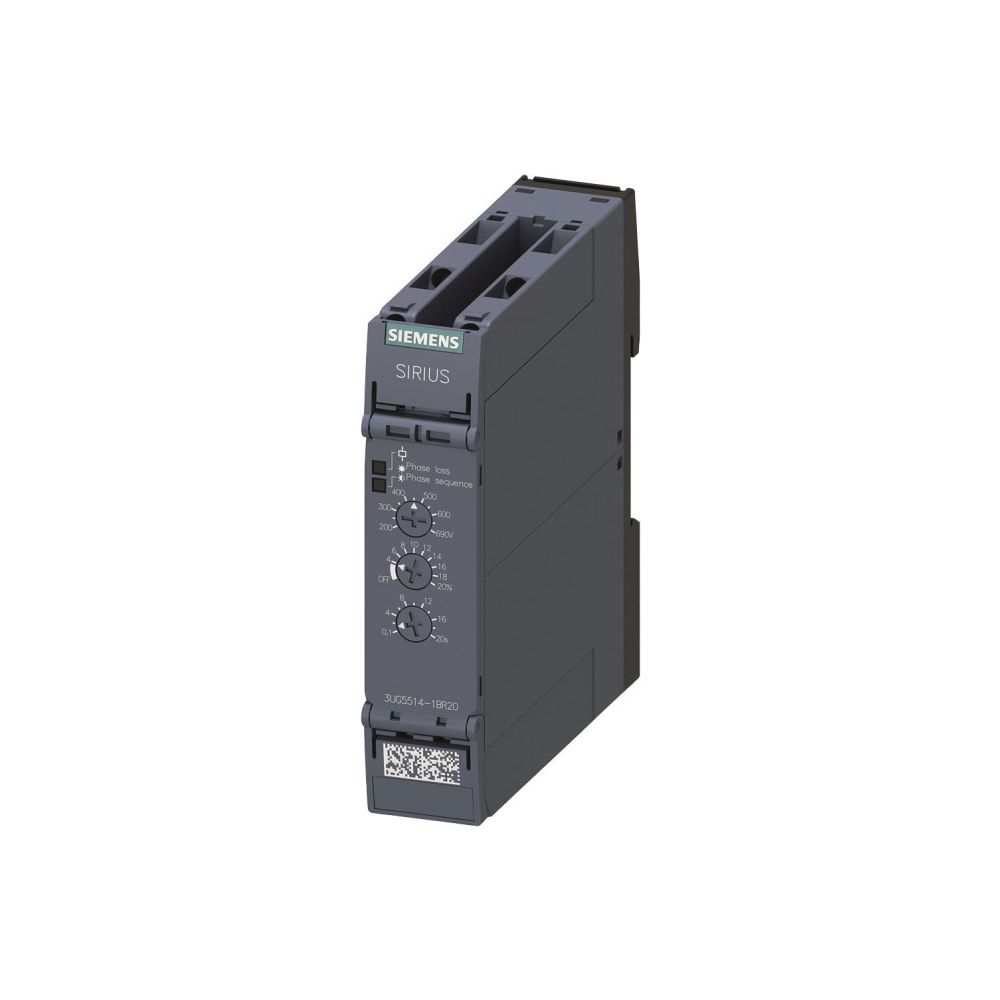

Siemens Netzüberwachungsrelais 3UG5514-1BR20 analog Phasenausfall Asymmetrie Unterspannung 2 Wechsler 22,5x100x90mm
Das analoge Netzüberwachungsrelais 3UG5514-1BR20 von Siemens dient der Überwachung von Phasenausfall, Phasenfolge, Asymmetrie und Unterspannung in elektrischen Anlagen. Das Gerät arbeitet mit einer Versorgungsspannung von 200 bis 690 V AC und benötigt keine externe Stromversorgung. Die Montage erfolgt platzsparend mit einer Baubreite von 22,5 mm.
Funktionsweise und Montage

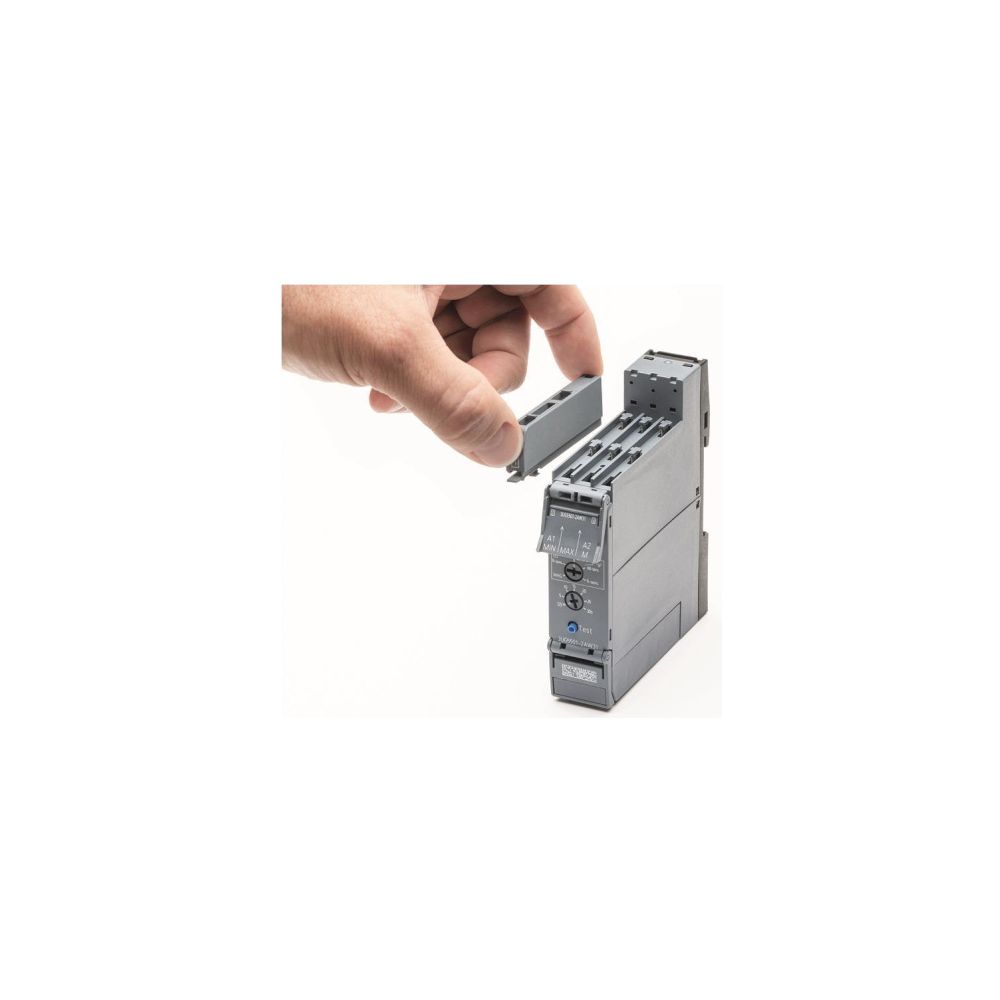

Die Überwachungsparameter sind analog einstellbar. Der elektrische Anschluss erfolgt über Schraubklemmen, die für eine vereinfachte Installation abnehmbar ausgeführt sind. Mit zwei Wechslerkontakten bietet das Gerät vielseitige Schaltmöglichkeiten. Die Ansprech- und Rückfallverzögerungszeiten sind variabel konfigurierbar, um kurzzeitige Netzschwankungen auszugleichen.
Technische Daten
- Spannungsmessbereich: 160 - 760 V
- Versorgungsspannung: 200 - 690 V AC

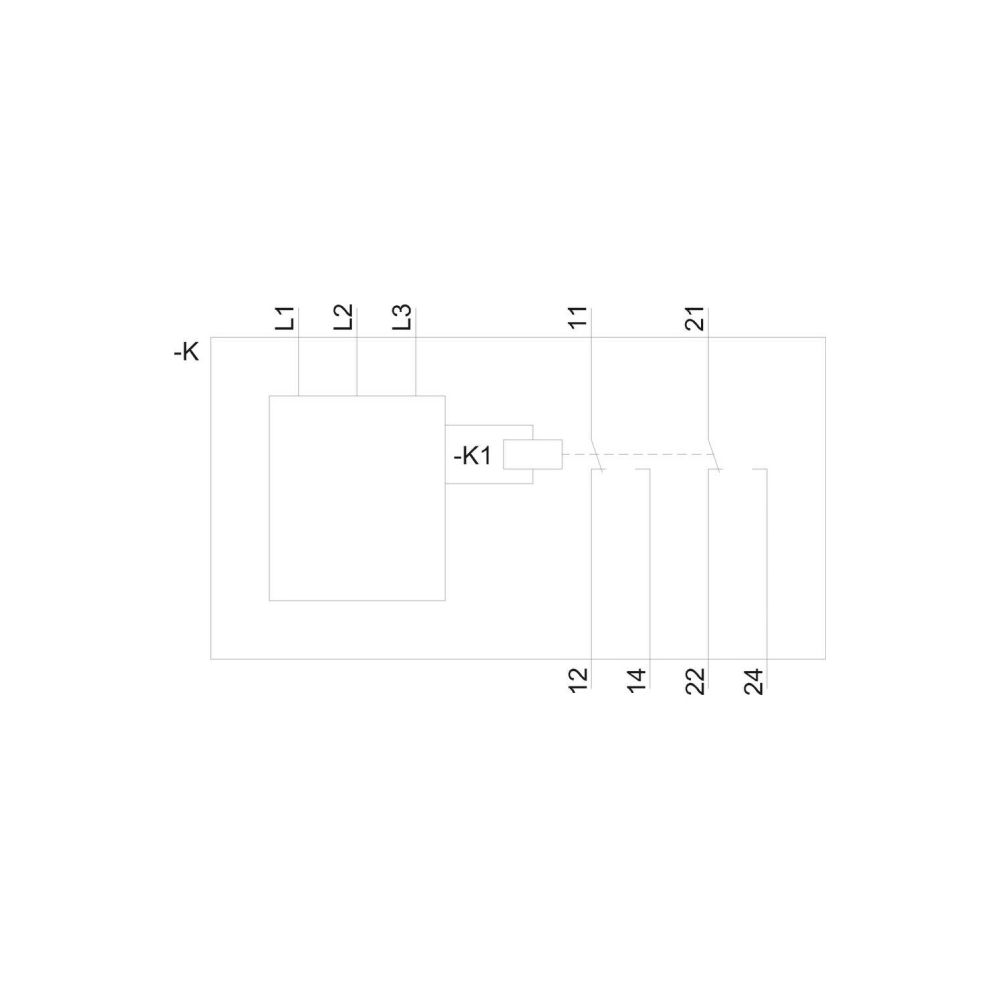

- Anzahl Wechslerkontakte: 2
- Bemessungsschaltstrom: 3 A
- Ansprechverzögerungszeit: ab 0,1 s
- Rückfallverzögerungszeit: 0,1 - 20 s

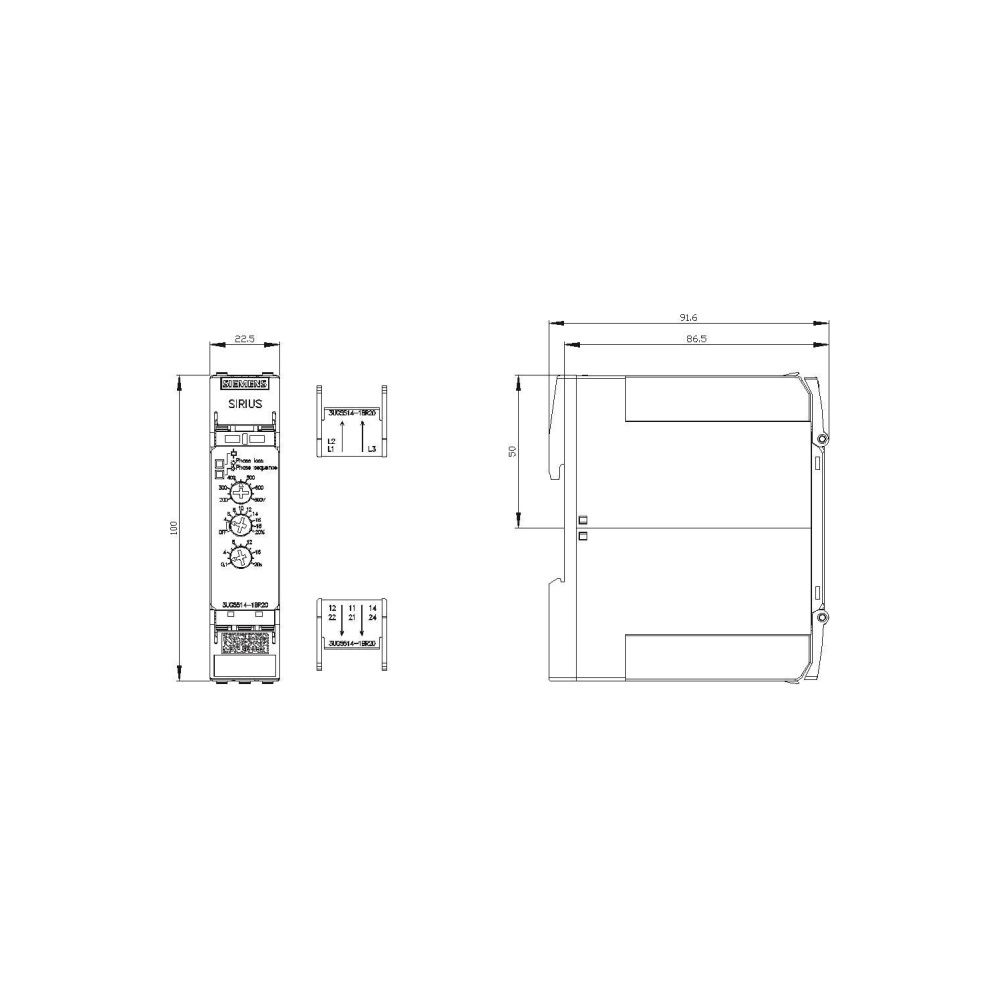

- Breite: 22,5 mm
- Höhe: 100 mm
- Tiefe: 90 mm
- Anschlussart: Schraubanschluss
Technische Daten
| Hersteller | Siemens |
| Anzahl der Kontakte als Schließer | 0 |
| Anzahl der Kontakte als Wechsler | 2 |
| Anzahl der Kontakte als Öffner | 0 |
| Artikelnummer | SIEMENS-3UG55141BR20 |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Bemessungsschaltstrom | 3 |
| Betriebsspannung AC 50 Hz | 200 - 690 |
| Betriebsspannung AC 60 Hz | 200 - 690 |
| Breite | 22,5 |
| EAN-13 | 4047621099927 |
| Externe Stromversorgung erforderlich | Nein |
| Funktion Asymmetrieerkennung | Ja |
| Funktion Phasenausfallerkennung | Ja |
| Funktion Phasenfolgeüberwachung | Ja |
| Funktion Unterspannungserkennung | Ja |
| Funktion Überspannungserkennung | Nein |
| Gewicht | 0,169 kg |
| Höhe | 100 |
| Max zulässige Rückfallverzögerungszeit | 20 |
| Min einstellbare Ansprechverzögerungszeit | 0,1 |
| Min einstellbare Rückfallverzögerungszeit | 0,1 |
| Mit abnehmbaren Klemmen | Ja |
| Spannungsart der Betriebsspannung | AC/DC |
| Spannungsart der Versorgungsspannung | AC |
| Spannungsmessbereich | 160 - 760 |
| Tiefe | 90 |
| Versorgungsspannung AC 50 Hz | 200 - 690 |
| Versorgungsspannung AC 60 Hz | 200 - 690 |
| WEEE-Nr. | 23691322 |
