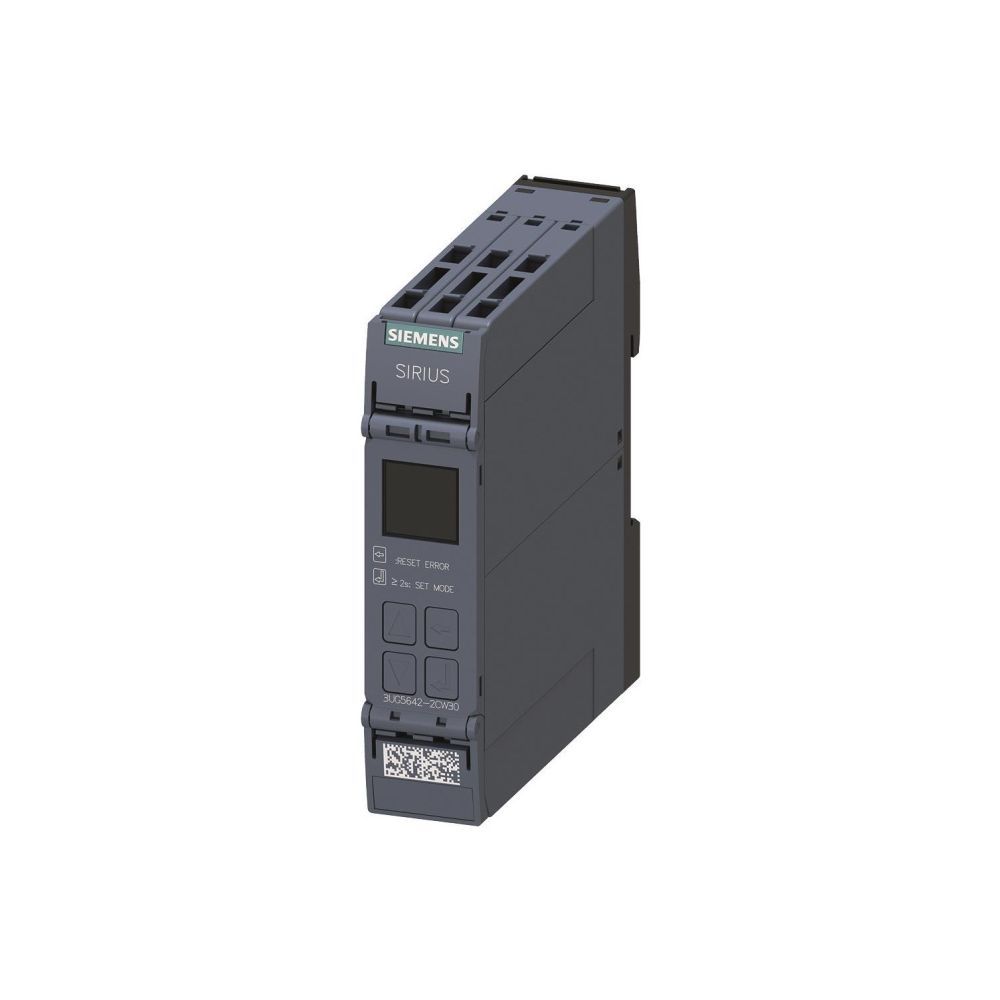

Siemens Überwachungsrelais 3UG5642-2CW30 2 Wechsler Federzuganschluss 24-240V AC/DC 3UG5642-2CW30
Das digitale Überwachungsrelais 3UG5642-2CW30 von Siemens dient der präzisen Überwachung von einphasigen Stromkreisen. Es ermöglicht die Kontrolle von Strom, Spannung sowie des Leistungsfaktors (Cos Phi) und verfügt über zwei Wechslerkontakte zur Signalisierung.
Montage und Anschluss

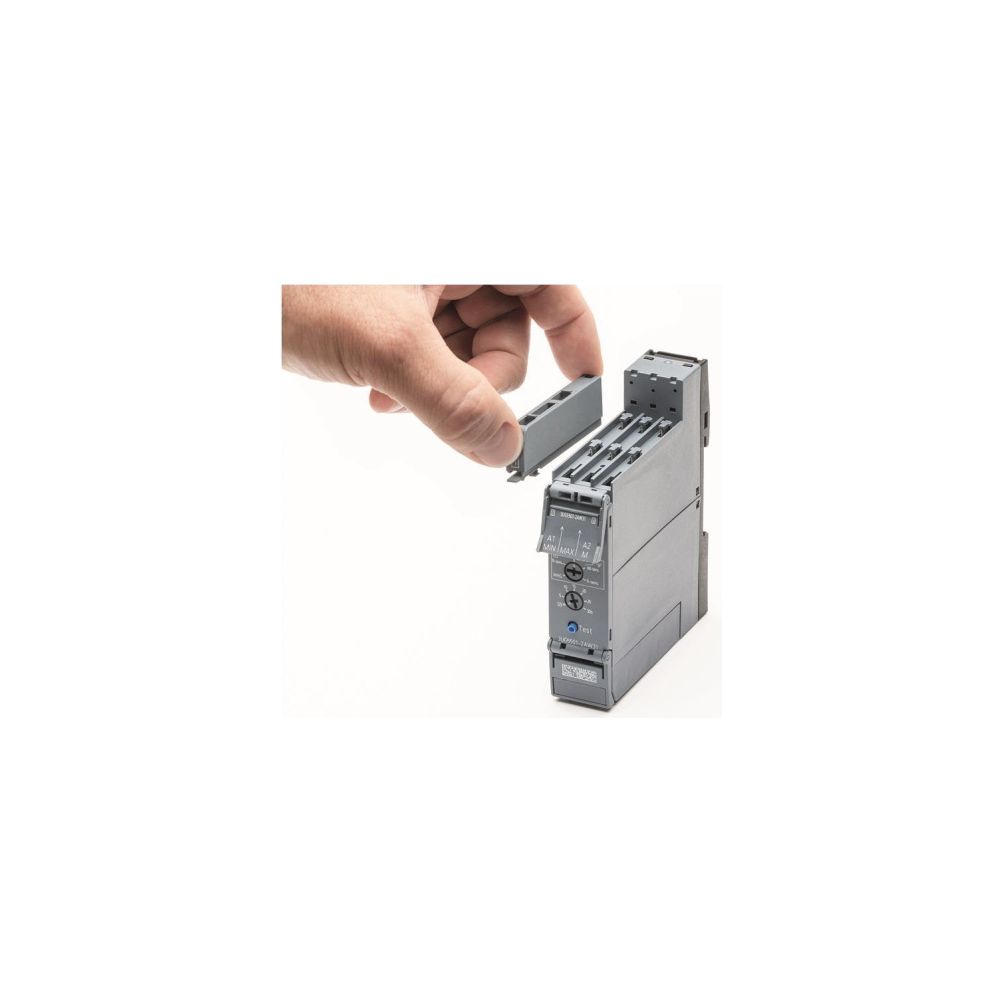

Das Gerät ist für eine einfache Installation konzipiert und bietet einen Federzuganschluss für eine sichere Kontaktierung. Die Klemmen sind abnehmbar, was die Handhabung bei der Verdrahtung in Schaltschränken erleichtert. Mit einer Baubreite von 22,5 mm ist das Relais platzsparend in bestehende Anlagen integrierbar.
Technische Daten
- Strommessbereich: 0,003 - 10 A
- Spannungsmessbereich: 24 - 240 V
- Versorgungsspannung: 24 - 240 V AC/DC
- Anzahl der Phasen: 1
- Anzahl der Wechslerkontakte: 2
- Einstellbereich Cos-Phi: 0,1 - 0,99
- Ansprechverzögerungszeit: 0 - 999,9 s
- Rückfallverzögerungszeit: 0 - 999,9 s
- Bemessungsschaltstrom: 3 A

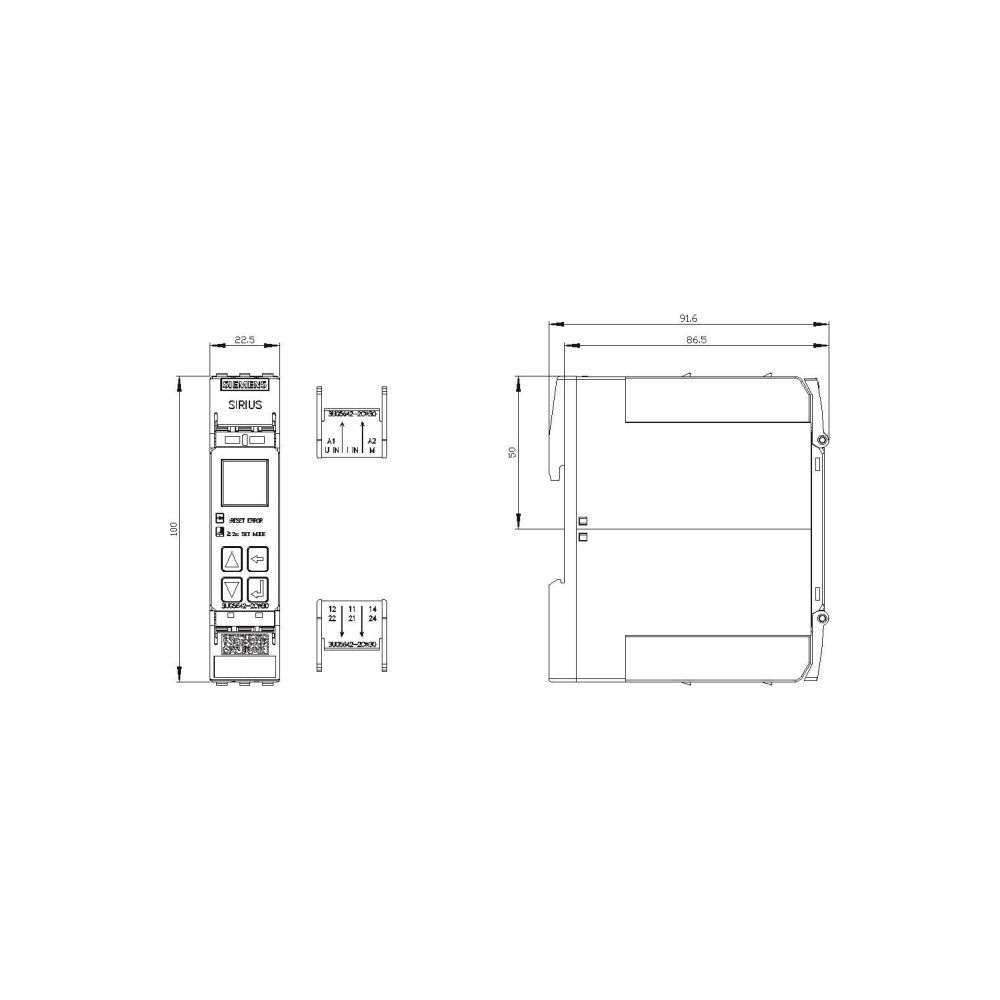

- Abmessungen (BxHxT): 22,5 x 100 x 90 mm
Technische Daten
| Hersteller | Siemens |
| Anzahl der Kontakte als Schließer | 0 |
| Anzahl der Kontakte als Wechsler | 2 |
| Anzahl der Kontakte als Öffner | 0 |
| Anzahl der Phasen | 1 |
| Artikelnummer | SIEMENS-3UG56422CW30 |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Bemessungsbetriebsfrequenz | 50 - 60 |
| Bemessungsschaltstrom | 3 |
| Betriebsspannung AC 50 Hz | 24 - 240 |
| Betriebsspannung AC 60 Hz | 24 - 240 |
| Betriebsspannung DC | 24 - 240 |
| Breite | 22,5 |
| EAN-13 | 4047621114200 |
| Einstellbarer Ansprechwert für Cos-Phi | 0.1 - 0.99 |
| Externe Stromversorgung erforderlich | Ja |
| Gewicht | 0,172 kg |
| Höhe | 100 |
| Max zulässige Ansprechverzögerungszeit | 999,9 |
| Max zulässige Rückfallverzögerungszeit | 999,9 |
| Min einstellbare Ansprechverzögerungszeit | 0 |
| Min einstellbare Rückfallverzögerungszeit | 0 |
| Mit abnehmbaren Klemmen | Ja |
| Spannungsart der Betriebsspannung | AC/DC |
| Spannungsart der Versorgungsspannung | AC/DC |
| Spannungsmessbereich | 24 - 240 |
| Strommessbereich | 0,003 - 10 |
| Tiefe | 90 |
| Versorgungsspannung AC 50 Hz | 24 - 240 |
| Versorgungsspannung AC 60 Hz | 24 - 240 |
| Versorgungsspannung DC | 24 - 240 |
| WEEE-Nr. | 23691322 |
