Beschreibung

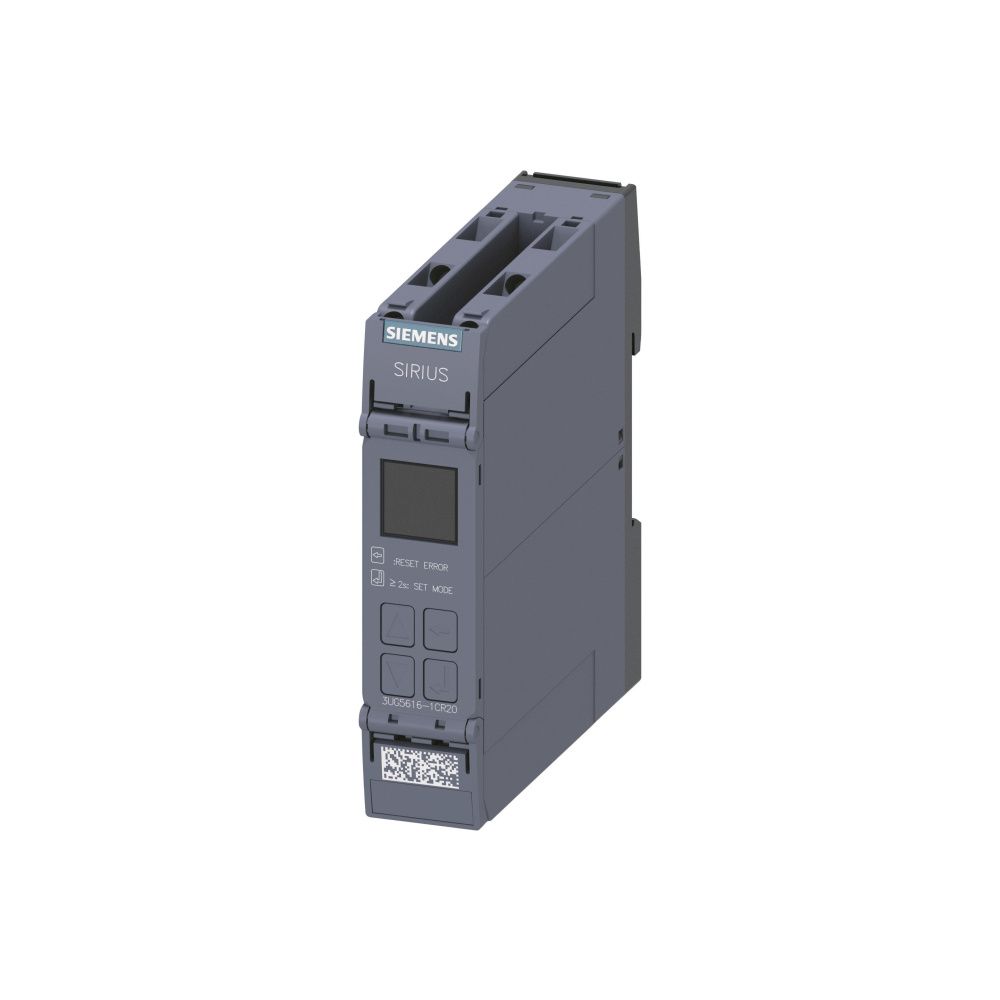

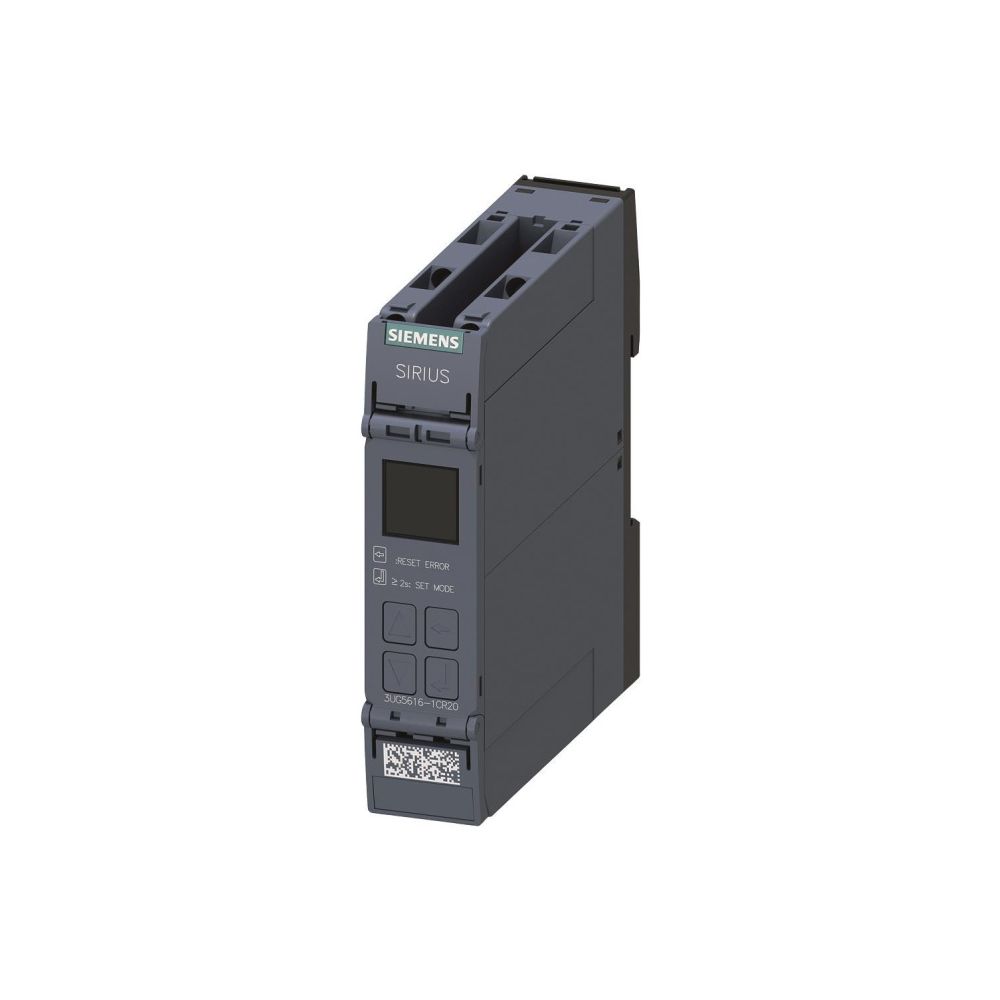

Siemens Netzüberwachungsrelais 3UG5616-1CR20 digital 2 Wechsler 120-690V 22,5x100x90mm

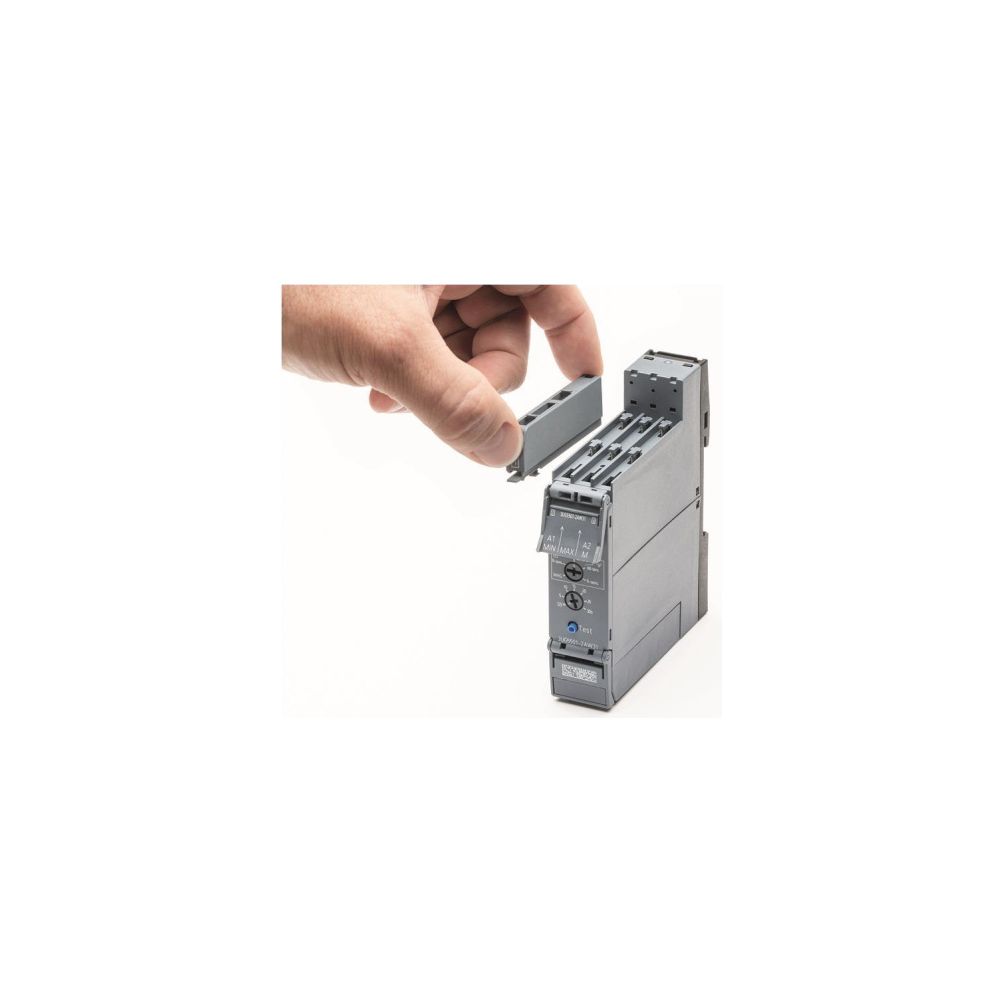

Das digitale Netzüberwachungsrelais 3UG5616-1CR20 von Siemens dient der zuverlässigen Überwachung von Phasenausfall, Phasenfolge, Asymmetrie sowie Über- und Unterspannung. Das Gerät ist für einen Spannungsmessbereich von 90 bis 760 V ausgelegt und verfügt über zwei Wechslerkontakte. Die Konfiguration erfolgt digital, während der elektrische Anschluss über abnehmbare Schraubklemmen realisiert wird.
Funktionsweise
Das Relais ermöglicht eine präzise Überwachung elektrischer Netze durch einstellbare Ansprech- und Rückfallverzögerungszeiten. Die Versorgungsspannung wird direkt aus dem Messkreis bezogen, wodurch keine externe Stromversorgung erforderlich ist. Die kompakte Bauweise mit einer Breite von 22,5 mm erlaubt eine platzsparende Montage in Schaltschränken.
Technische Daten
- Spannungsmessbereich: 90 - 760 V
- Versorgungsspannung: 120 - 690 V AC
- Anzahl Wechsler: 2
- Bemessungsschaltstrom: 3 A
- Ansprechverzögerungszeit: 0,1 - 999,9 s
- Rückfallverzögerungszeit: 0,1 - 30 s

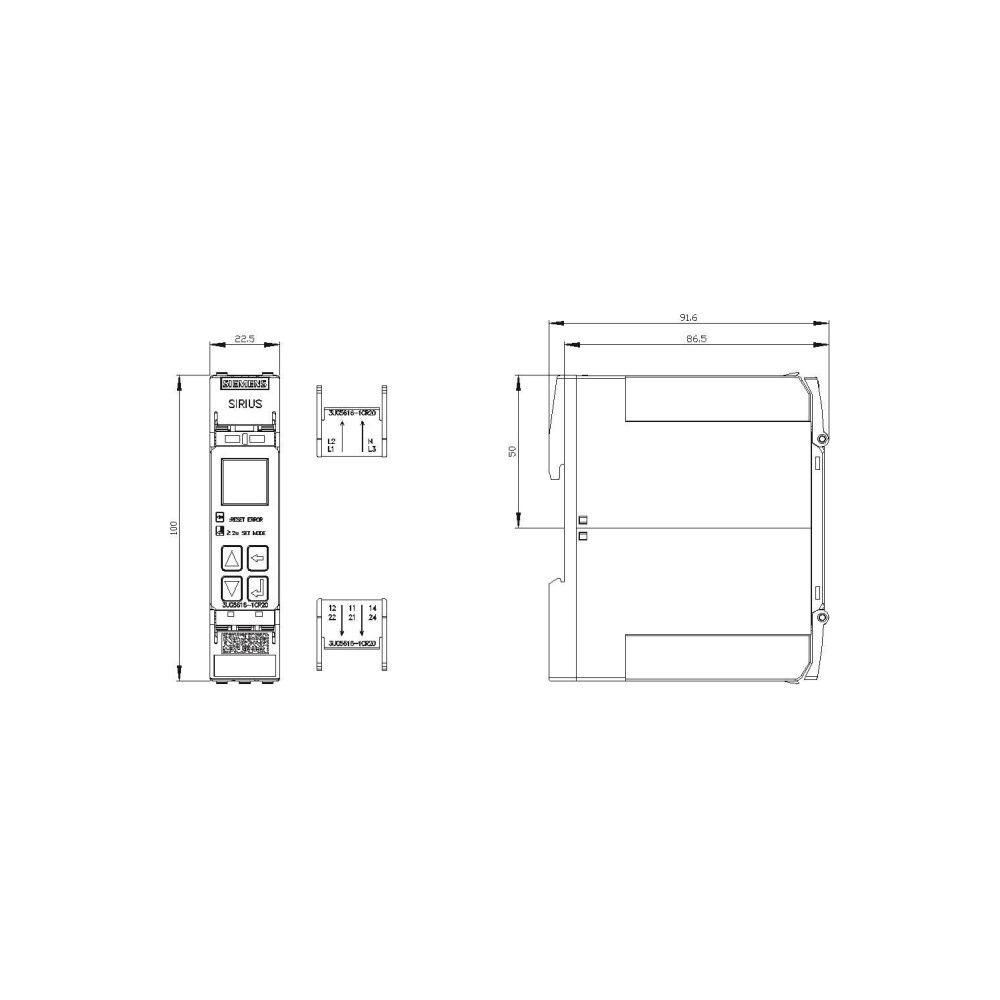

- Breite: 22,5 mm
- Höhe: 100 mm
- Tiefe: 90 mm
- Anschlussart: Schraubanschluss
Technische Daten
| Hersteller | Siemens |
| Anzahl der Kontakte als Schließer | 0 |
| Anzahl der Kontakte als Wechsler | 2 |
| Anzahl der Kontakte als Öffner | 0 |
| Artikelnummer | SIEMENS-3UG56161CR20 |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Bemessungsschaltstrom | 3 |
| Betriebsspannung AC 50 Hz | 120 - 690 |
| Betriebsspannung AC 60 Hz | 120 - 690 |
| Breite | 22,5 |
| EAN-13 | 4047621099941 |
| Externe Stromversorgung erforderlich | Nein |
| Funktion Asymmetrieerkennung | Ja |
| Funktion Phasenausfallerkennung | Ja |
| Funktion Phasenfolgeüberwachung | Ja |
| Funktion Unterspannungserkennung | Ja |
| Funktion Überspannungserkennung | Ja |
| Gewicht | 0,176 kg |
| Höhe | 100 |
| Max zulässige Ansprechverzögerungszeit | 999,9 |
| Max zulässige Rückfallverzögerungszeit | 30 |
| Min einstellbare Ansprechverzögerungszeit | 0,1 |
| Min einstellbare Rückfallverzögerungszeit | 0,1 |
| Mit abnehmbaren Klemmen | Ja |
| Spannungsart der Betriebsspannung | AC/DC |
| Spannungsart der Versorgungsspannung | AC |
| Spannungsmessbereich | 90 - 760 |
| Tiefe | 90 |
| Versorgungsspannung AC 50 Hz | 120 - 690 |
| Versorgungsspannung AC 60 Hz | 120 - 690 |
| WEEE-Nr. | 23691322 |
