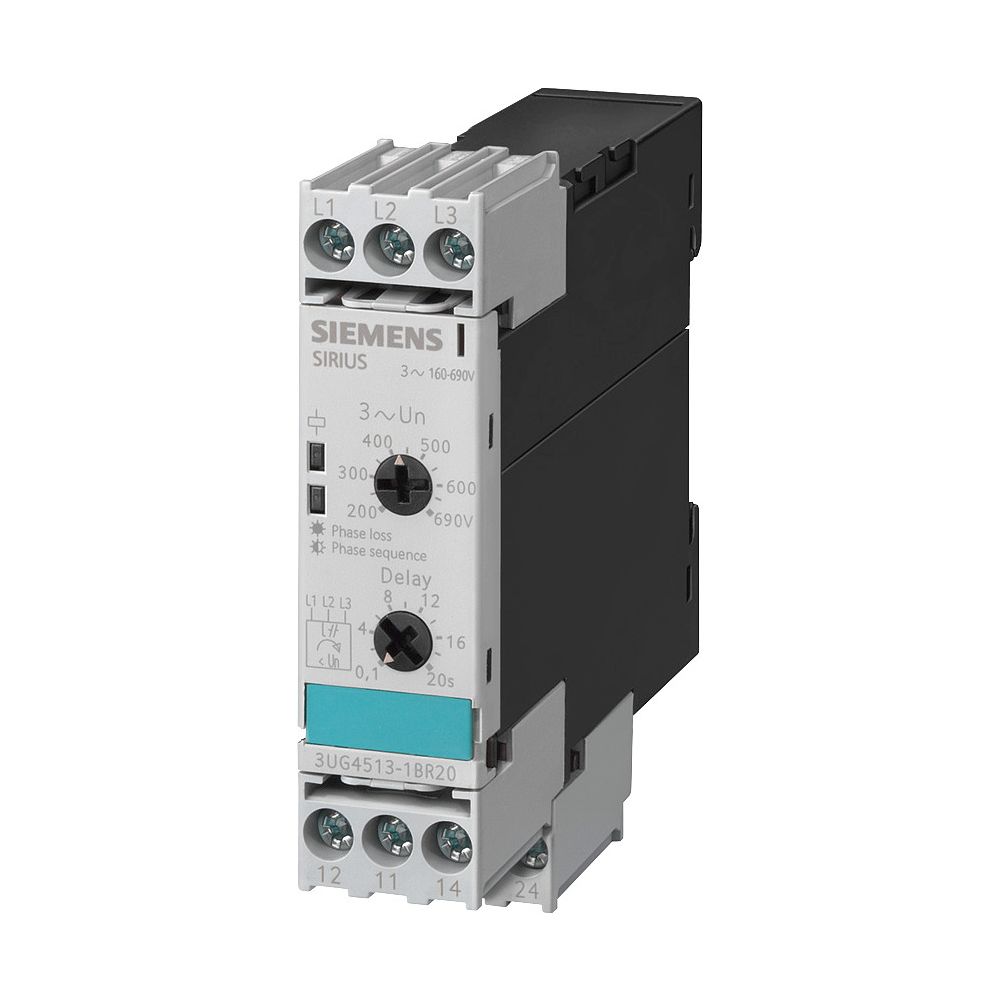

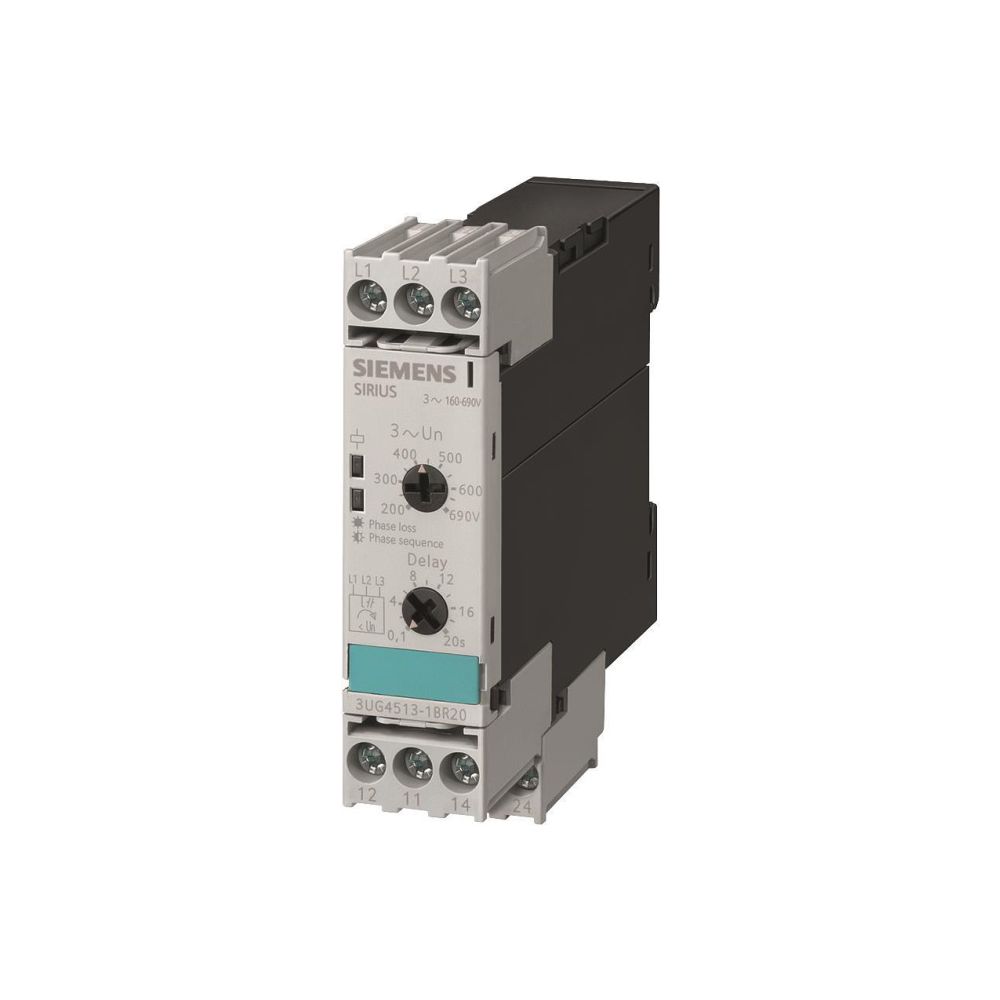

Siemens Überwachungsrelais 3UG4513-1BR20 2 Wechsler 160-690V AC Schraubanschluss 92x22,5x91mm
Das analoge Überwachungsrelais 3UG4513-1BR20 von Siemens dient der zuverlässigen Überwachung von Drehstromnetzen. Es erkennt Phasenausfälle, überwacht die Phasenfolge sowie die Asymmetrie und bietet eine Unterspannungserkennung für Spannungsbereiche von 160 bis 690 V AC.
Funktionsweise und Montage
Das Gerät ist für den Einsatz in 50- bis 60-Hz-Netzen konzipiert und verfügt über zwei Wechslerkontakte. Die Hysterese ist fest auf 5 Prozent eingestellt, während die Verzögerungszeit variabel zwischen 0 und 20 Sekunden gewählt werden kann. Der elektrische Anschluss erfolgt über Schraubklemmen, die für eine einfache Installation abnehmbar ausgeführt sind.
Technische Daten
- Spannungsmessbereich: 160 - 690 V AC
- Versorgungsspannung: 160 - 690 V AC
- Bemessungsschaltstrom: 3 A
- Anzahl Wechsler: 2
- Verzögerungszeit: 0 - 20 s
- Hysterese: 5 %
- Asymmetrie: 20 %

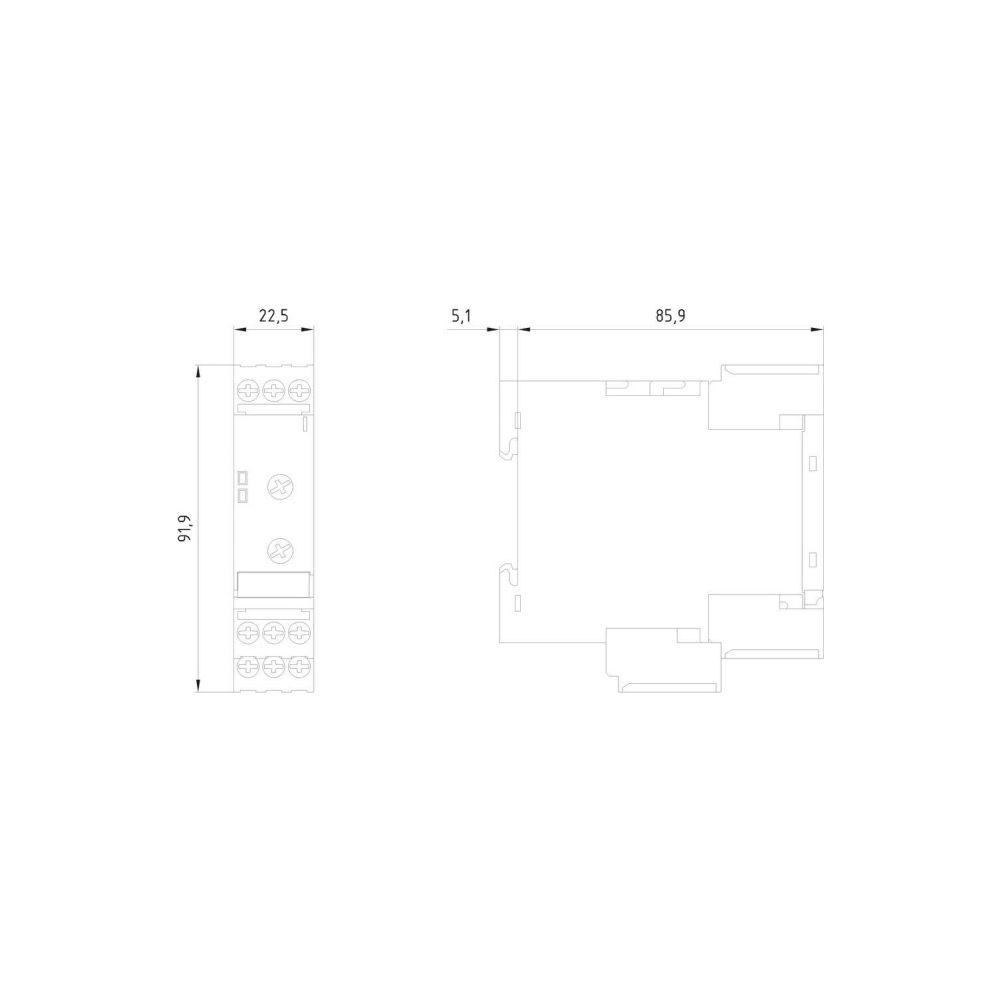

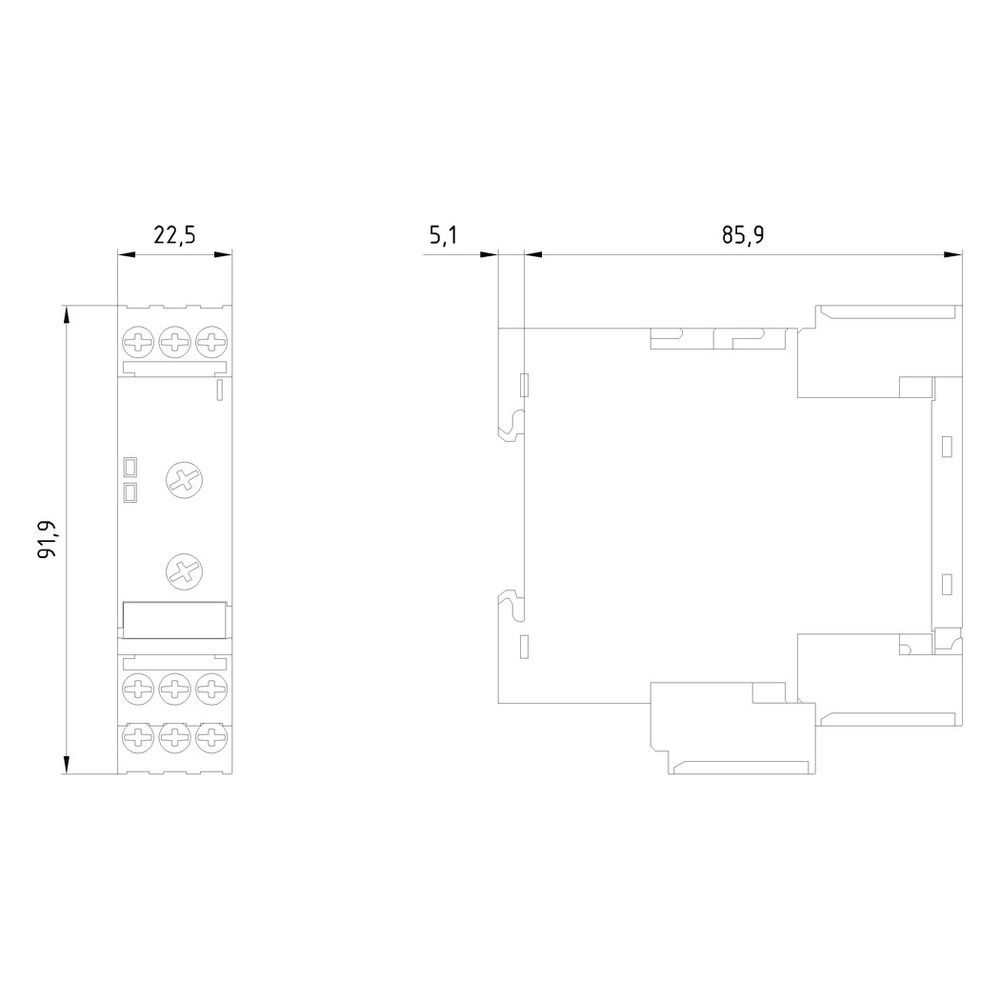

- Breite: 22,5 mm
- Höhe: 92 mm
- Tiefe: 91 mm
Technische Daten
| Hersteller | Siemens |
| Anzahl der Kontakte als Schließer | 0 |
| Anzahl der Kontakte als Wechsler | 2 |
| Anzahl der Kontakte als Öffner | 0 |
| Artikelnummer | SIEMENS-3UG45131BR20 |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Bemessungsschaltstrom | 3 |
| Breite | 22,5 |
| EAN-13 | 4011209642263 |
| Funktion Asymmetrieerkennung | Ja |
| Funktion Phasenausfallerkennung | Ja |
| Funktion Phasenfolgeüberwachung | Ja |
| Funktion Unterspannungserkennung | Ja |
| Funktion Überspannungserkennung | Nein |
| Gewicht | 0,144 kg |
| Höhe | 92 |
| Mit abnehmbaren Klemmen | Ja |
| Spannungsart der Versorgungsspannung | AC |
| Spannungsmessbereich | 160 - 690 |
| Tiefe | 91 |
| Versorgungsspannung AC 50 Hz | 160 - 690 |
| Versorgungsspannung AC 60 Hz | 160 - 690 |
| WEEE-Nr. | 23691322 |
