Beschreibung

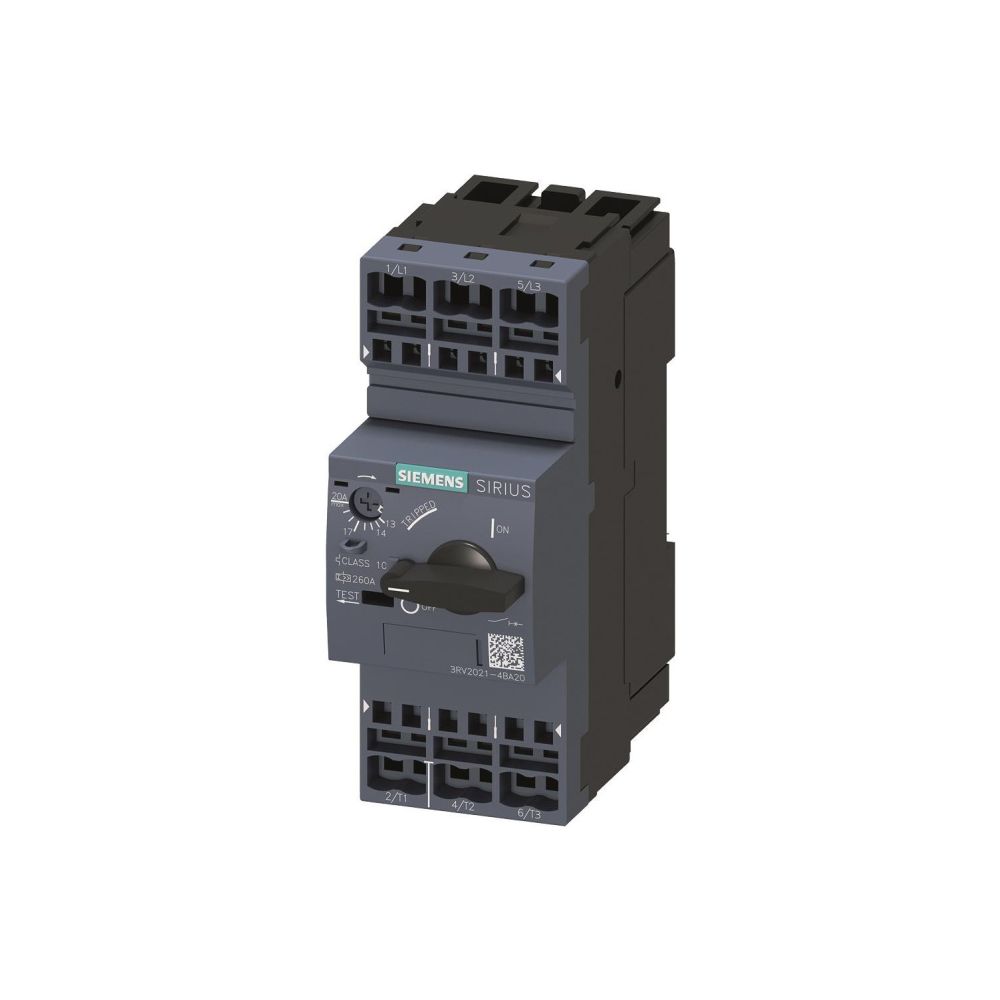

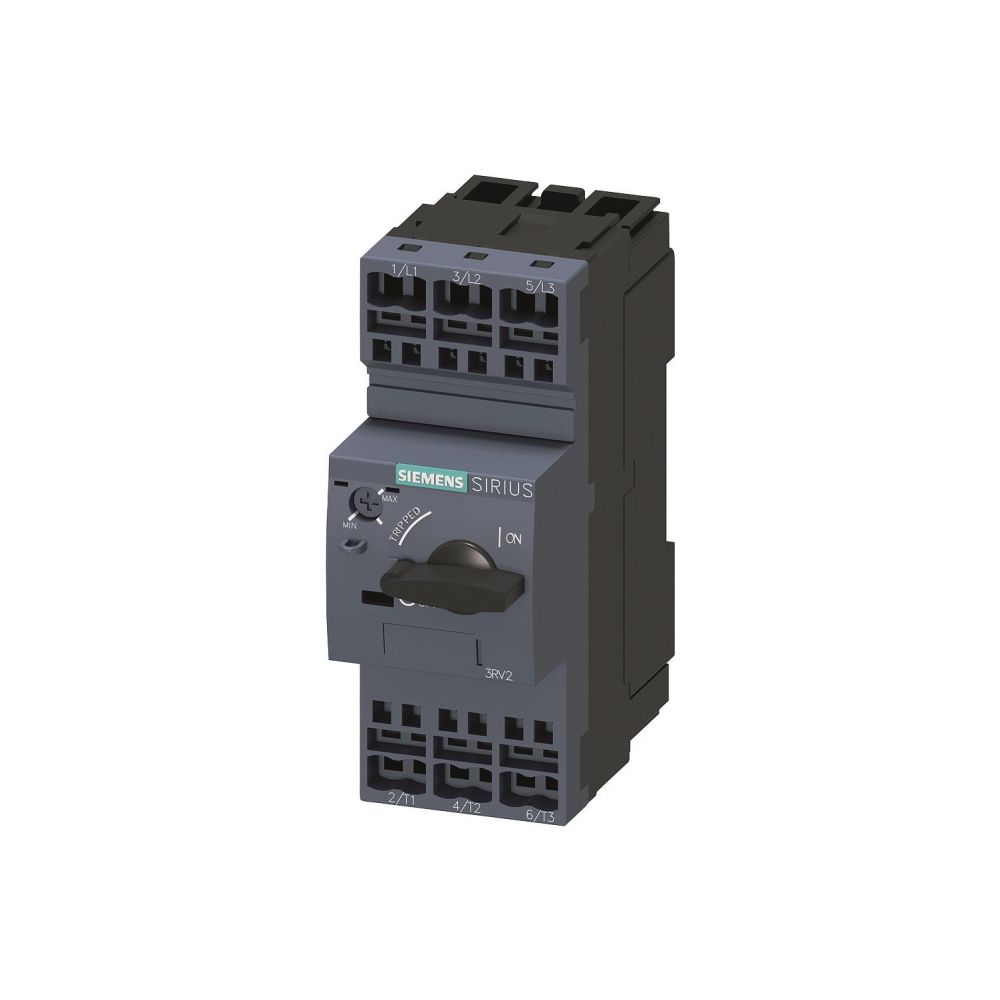

Siemens Motorschutzschalter 3RV20214BA20 13-20A Federzuganschluss IP20 119x45x97mm
Der Motorschutzschalter 3RV20214BA20 von Siemens ist ein kompaktes Einbaugerät der Baugröße S0 für den zuverlässigen Schutz von Motoren. Er bietet einen thermischen Überlastschutz sowie eine Phasenausfallempfindlichkeit und ist für einen Bemessungsdauerstrom von 20 A ausgelegt. Die Montage erfolgt als Festeinbautechnik mit Federzuganschlüssen im Hauptstromkreis.
Funktionsweise
Das Gerät arbeitet mit magnetischer Auslösetechnik und deckt einen Überlastauslöser-Einstellbereich von 13 bis 20 A ab. Bei einer Bemessungsbetriebsspannung von 690 V erreicht der Schalter einen Bemessungsgrenzkurzschlussausschaltstrom von 55 kA bei 400 V. Die Verlustleistung beträgt 10,5 W, wobei das Gerät für den Einsatz in Anlagen mit einer Bemessungsbetriebsleistung von bis zu 7,5 kW bei 400 V AC konzipiert ist.
Technische Daten
- Einstellbereich Überlastauslöser: 13 - 20 A
- Kurzschlussauslöser: 260 A
- Bemessungsdauerstrom: 20 A
- Bemessungsbetriebsleistung bei 400 V: 7,5 kW
- Bemessungsgrenzkurzschlussausschaltstrom bei 400 V: 55 kA
- Polzahl: 3
- Schutzart: IP20

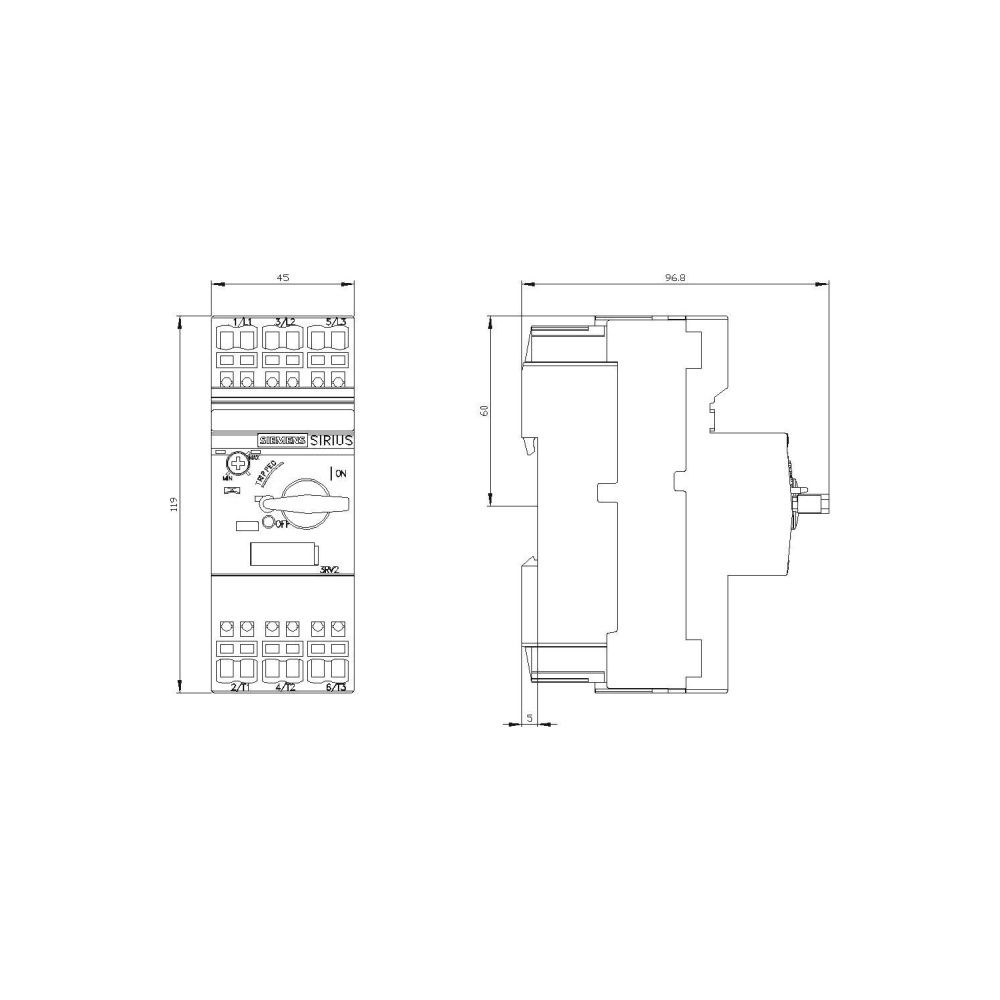

- Höhe: 119 mm
- Breite: 45 mm
- Tiefe: 97 mm
Technische Daten
| Hersteller | Siemens |
| Anschlussart Hauptstromkreis | Federzuganschluss |
| Artikelnummer | SIEMENS-3RV20214BA20 |
| Ausführung des Betätigungselements | sonstige |
| Auslösetechnik | magnetisch |
| Bemessungsbetriebsleistung bei AC-3, 230 V | 5,5 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 7,5 |
| Bemessungsbetriebsspannung | 690 |
| Bemessungsdauerstrom Iu | 20 |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 55 |
| Breite | 45 |
| EAN-13 | 4011209724440 |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 260 |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Gewicht | 0,412 kg |
| Höhe | 119 |
| Mit integriertem Hilfsschalter | Nein |
| Mit integriertem Unterspannungsauslöser | Nein |
| Mit thermischem Überlastschutz | Ja |
| Phasenausfallempfindlich | Ja |
| Polzahl | 3 |
| Schutzart (IP) | IP20 |
| Tiefe | 97 |
| Verlustleistung | 10,5 |
| Überlastauslöser Stromeinstellung | 13 - 20 |
| WEEE-Nr. | 23691322 |
