Beschreibung

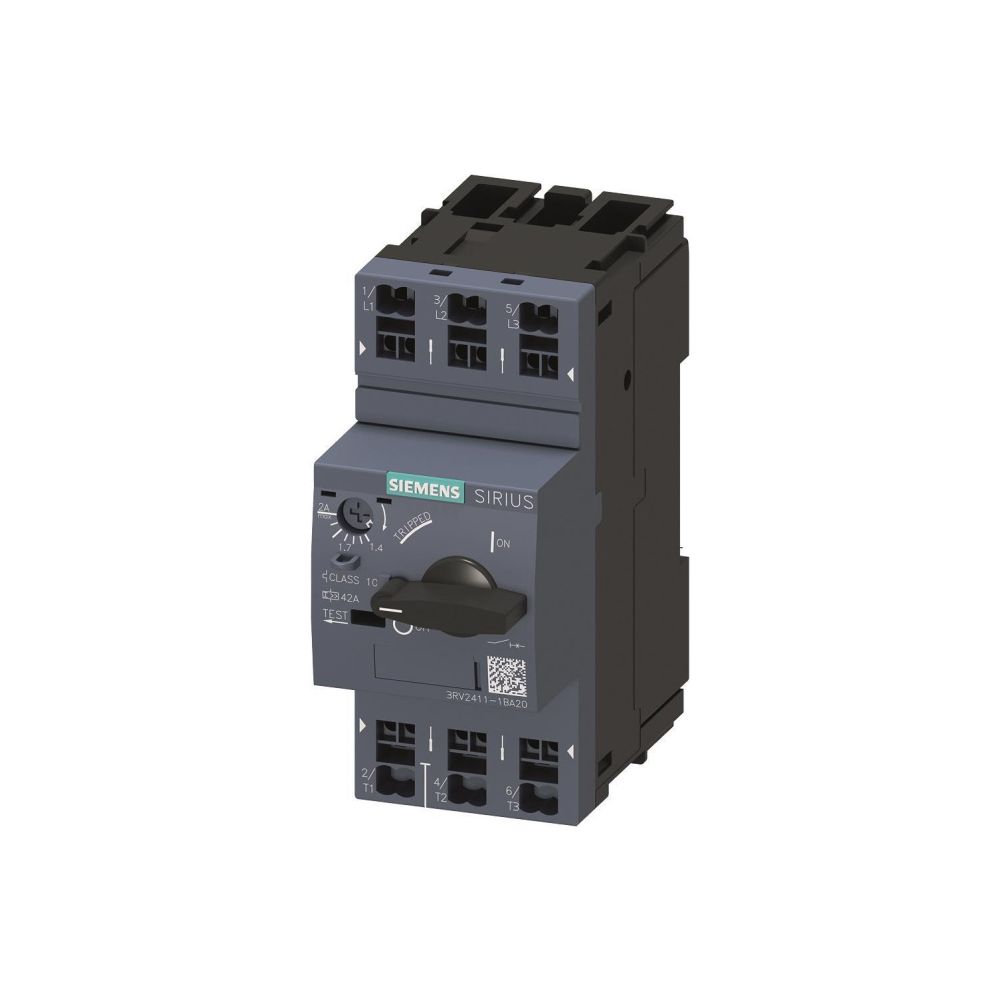

Siemens Trafoschutzschalter S00 1,4-2A Federzuganschluss 106x45x97mm 3RV24111BA20
Der Siemens Trafoschutzschalter 3RV24111BA20 ist ein 3-poliges Einbaugerät in Festeinbautechnik, das für den zuverlässigen Schutz von Transformatoren in elektrischen Anlagen konzipiert ist. Das Gerät deckt einen Überlastauslöser-Einstellbereich von 1,4 bis 2 A ab und ist für eine Bemessungsbetriebsspannung von bis zu 690 V ausgelegt.
Funktionsweise
Der Schutzschalter arbeitet mit magnetischer Auslösetechnik und bietet einen integrierten thermischen Überlastschutz sowie eine Phasenausfallempfindlichkeit. Der Anschluss des Hauptstromkreises erfolgt über Federzuganschlüsse. Mit einer Bemessungsbetriebsleistung von 0,8 kW bei 400 V und einer hohen Kurzschlussfestigkeit eignet sich das Gerät für anspruchsvolle industrielle Anwendungen in geschützten Umgebungen gemäß Schutzart IP20.
Technische Daten
- Überlastauslöser Stromeinstellung: 1,4 - 2 A
- Kurzschlussauslöser Einstellbereich: 42 A
- Bemessungsbetriebsspannung: 690 V
- Bemessungsdauerstrom: 2 A
- Bemessungsbetriebsleistung bei 400 V: 0,8 kW
- Bemessungsgrenzkurzschlussausschaltstrom bei 400 V: 100 kA
- Verlustleistung: 7,25 W
- Polzahl: 3
- Schutzart: IP20
- Abmessungen (H x B x T): 106 mm x 45 mm x 97 mm
Technische Daten
| Hersteller | Siemens |
| Anschlussart Hauptstromkreis | Federzuganschluss |
| Artikelnummer | SIEMENS-3RV24111BA20 |
| Ausführung des Betätigungselements | sonstige |
| Auslösetechnik | magnetisch |
| Bemessungsbetriebsleistung bei AC-3, 230 V | 0,4 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 0,8 |
| Bemessungsbetriebsspannung | 690 |
| Bemessungsdauerstrom Iu | 2 |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 100 |
| Breite | 45 |
| EAN-13 | 4011209767317 |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 42 |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Gewicht | 0,367 kg |
| Höhe | 106 |
| Mit integriertem Hilfsschalter | Nein |
| Mit integriertem Unterspannungsauslöser | Nein |
| Mit thermischem Überlastschutz | Ja |
| Phasenausfallempfindlich | Ja |
| Polzahl | 3 |
| Schutzart (IP) | IP20 |
| Tiefe | 97 |
| Verlustleistung | 7,25 |
| Überlastauslöser Stromeinstellung | 1,4 - 2 |
| WEEE-Nr. | 23691322 |
