Beschreibung

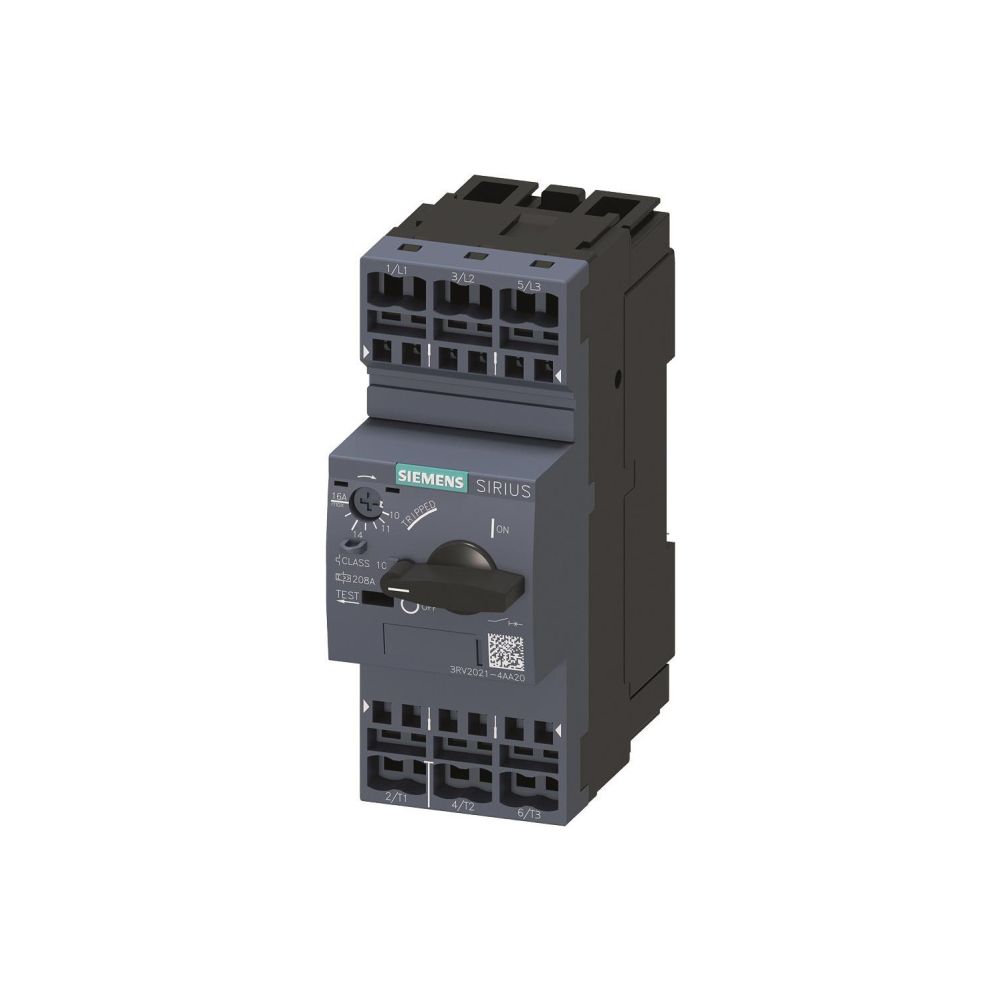

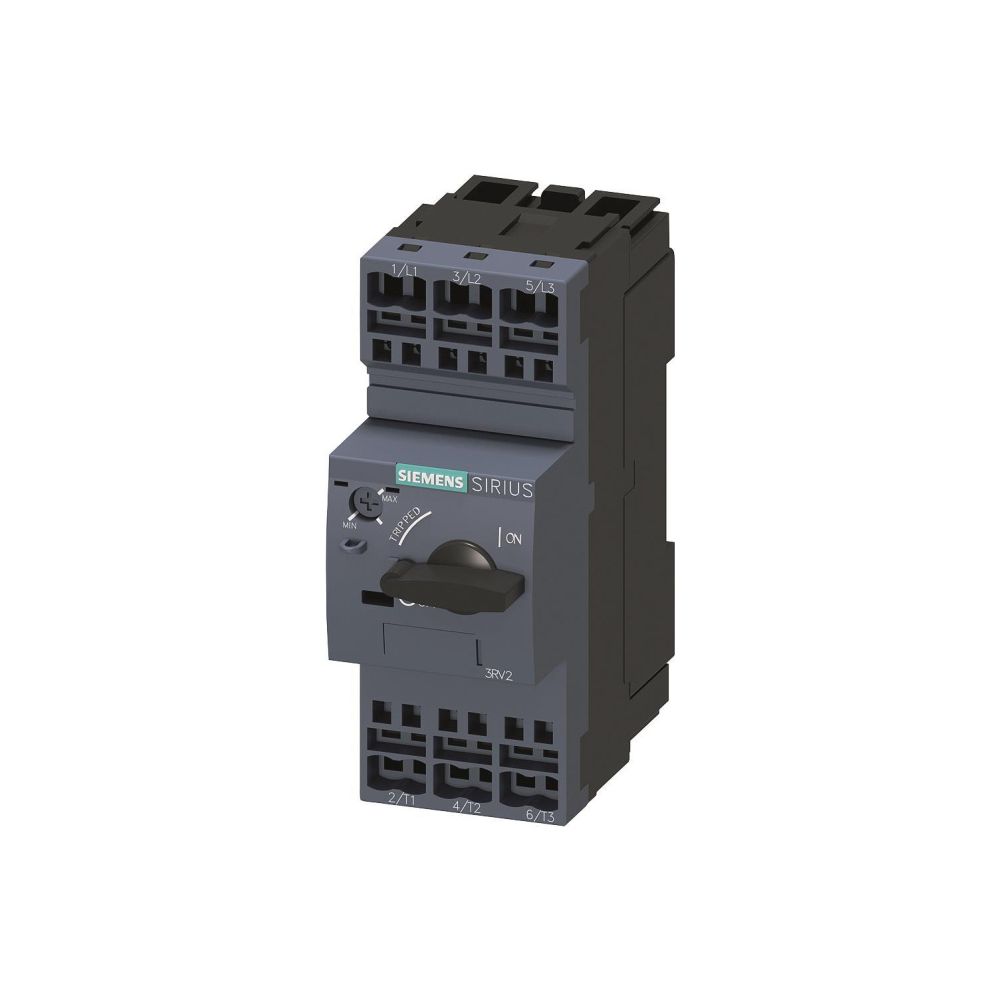

Siemens Motorschutzschalter 3RV20214AA20 10-16A Federzuganschluss 119x45x97mm
Der Motorschutzschalter 3RV20214AA20 von Siemens ist ein kompaktes Einbaugerät der Baugröße S0 für den Schutz von Drehstrommotoren. Er deckt einen Einstellbereich von 10 bis 16 A ab und bietet eine hohe Kurzschlussfestigkeit von 55 kA bei 400 V. Die Installation erfolgt über einen effizienten Federzuganschluss.
Funktionsweise
Das Gerät arbeitet mit einer magnetischen Auslösetechnik und verfügt über einen thermischen Überlastschutz sowie eine Phasenausfallempfindlichkeit. Dies stellt sicher, dass der angeschlossene Motor bei Überlast oder Phasenausfall präzise abgeschaltet wird. Die Bemessungsbetriebsspannung liegt bei 690 V, wobei das Gerät für eine Bemessungsbetriebsleistung von bis zu 7,5 kW bei 400 V ausgelegt ist.
Technische Daten
- Einstellbereich Überlastauslöser: 10 - 16 A
- Kurzschlussauslöser: 208 A
- Bemessungsbetriebsspannung: 690 V
- Bemessungsdauerstrom: 16 A
- Bemessungsbetriebsleistung bei 400 V: 7,5 kW
- Bemessungsgrenzkurzschlussausschaltstrom bei 400 V: 55 kA
- Polzahl: 3
- Schutzart: IP20

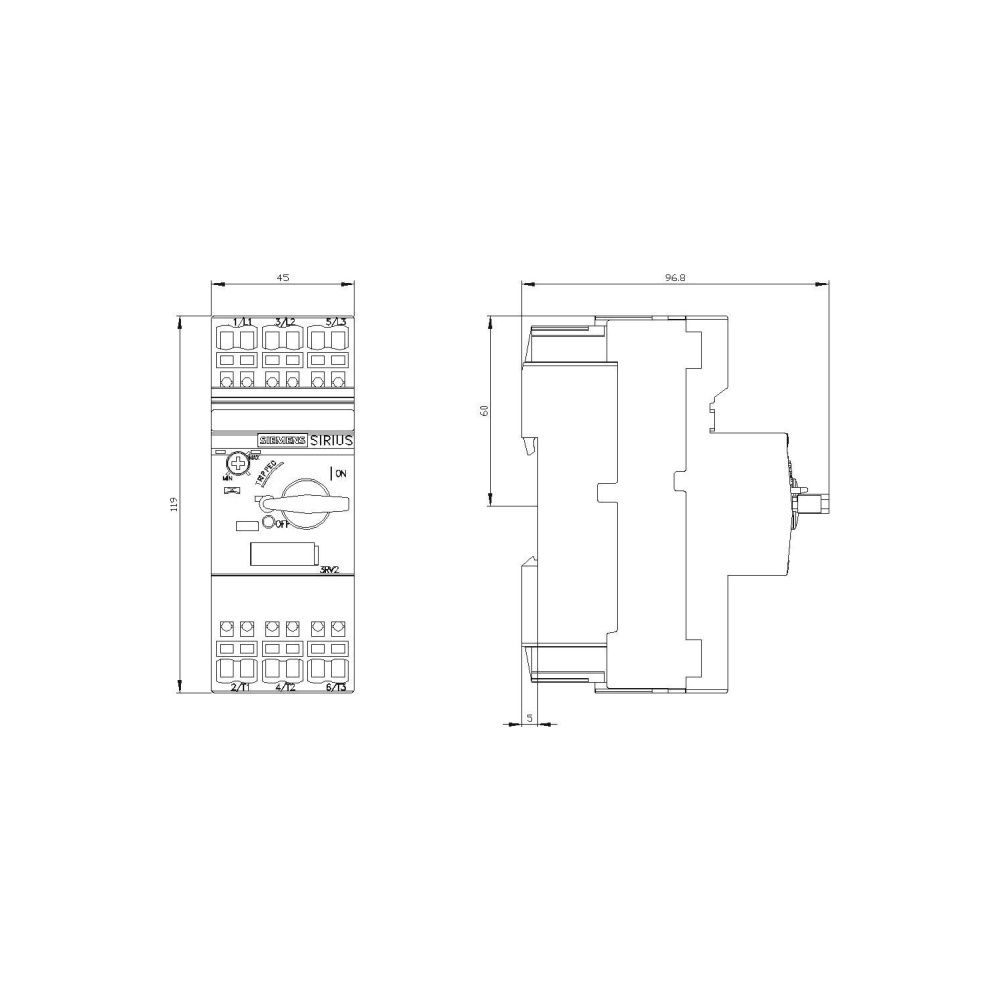

- Höhe: 119 mm
- Breite: 45 mm
- Tiefe: 97 mm
Technische Daten
| Hersteller | Siemens |
| Anschlussart Hauptstromkreis | Federzuganschluss |
| Artikelnummer | SIEMENS-3RV20214AA20 |
| Ausführung des Betätigungselements | sonstige |
| Auslösetechnik | magnetisch |
| Bemessungsbetriebsleistung bei AC-3, 230 V | 4 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 7,5 |
| Bemessungsbetriebsspannung | 690 |
| Bemessungsdauerstrom Iu | 16 |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 55 |
| Breite | 45 |
| EAN-13 | 4011209724426 |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 208 |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Gewicht | 0,43 kg |
| Höhe | 119 |
| Mit integriertem Hilfsschalter | Nein |
| Mit integriertem Unterspannungsauslöser | Nein |
| Mit thermischem Überlastschutz | Ja |
| Phasenausfallempfindlich | Ja |
| Polzahl | 3 |
| Schutzart (IP) | IP20 |
| Tiefe | 97 |
| Verlustleistung | 9,25 |
| Überlastauslöser Stromeinstellung | 10 - 16 |
| WEEE-Nr. | 23691322 |
