Beschreibung

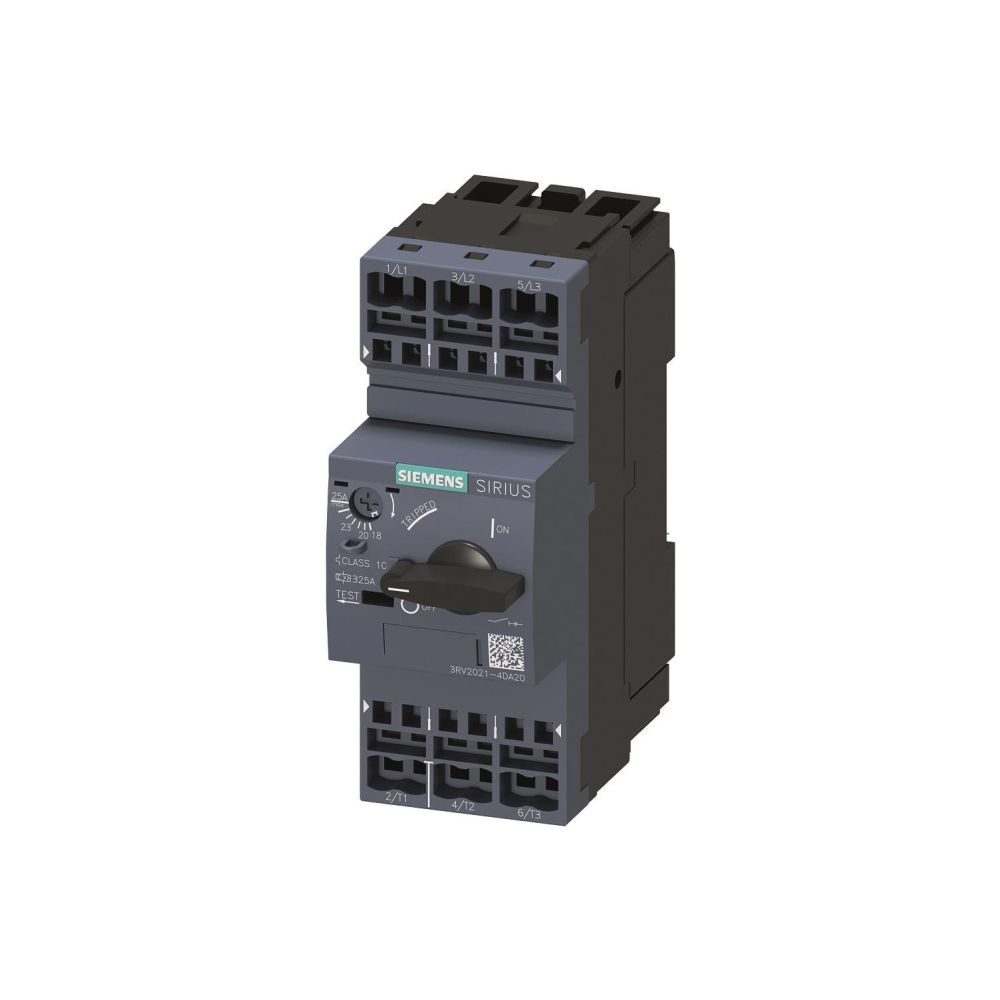

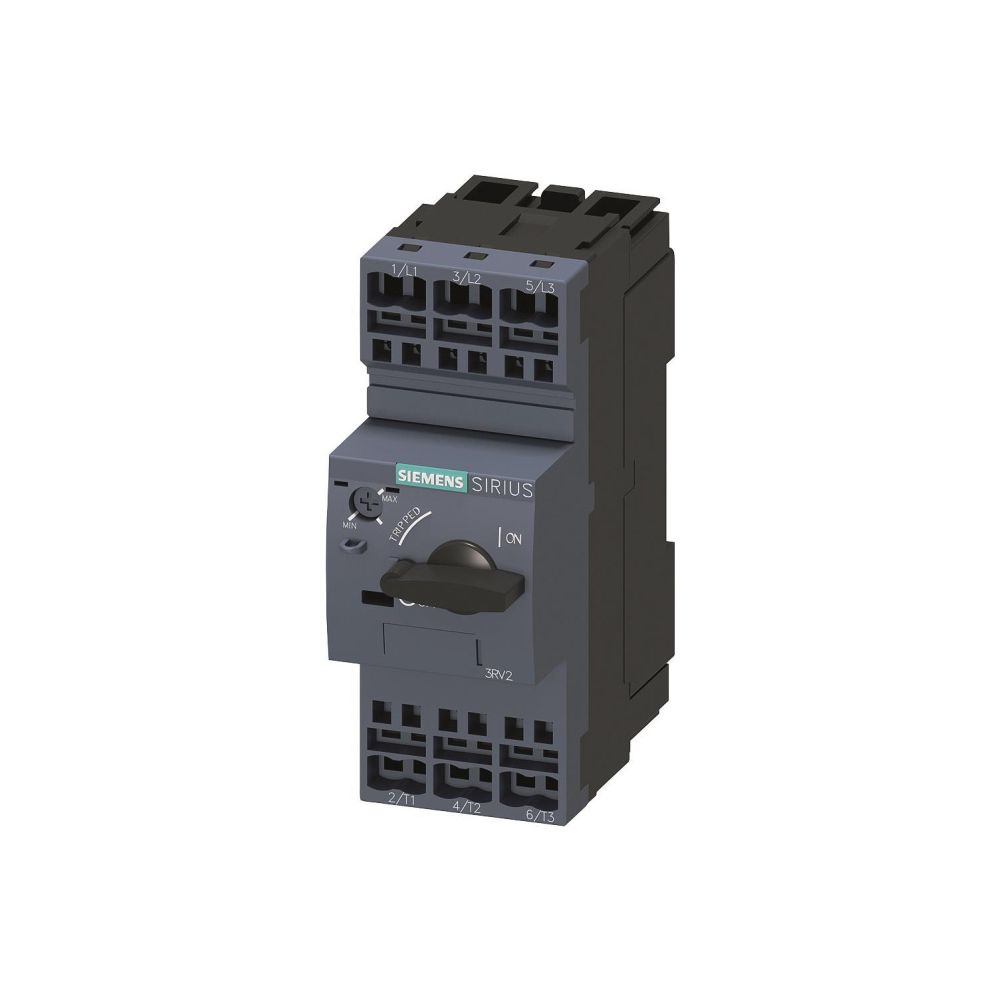

Siemens Motorschutzschalter 3RV20214DA20 18-25A Federzuganschluss IP20 119x45x97mm 3RV20214DA20
Der Motorschutzschalter 3RV20214DA20 von Siemens ist ein 3-poliges Einbaugerät in Festeinbautechnik für den zuverlässigen Schutz von Motoren. Er verfügt über einen thermischen Überlastschutz sowie eine Phasenausfallempfindlichkeit und ist für einen Bemessungsdauerstrom von 25 A ausgelegt. Die Montage erfolgt über Federzuganschlüsse im Hauptstromkreis.
Funktionsweise
Das Gerät arbeitet mit magnetischer Auslösetechnik und bietet einen einstellbaren Überlastauslöser im Bereich von 18 bis 25 A. Der unverzögerte Kurzschlussauslöser ist auf einen Wert von 325 A festgelegt. Mit einer Bemessungsbetriebsspannung von bis zu 690 V eignet sich der Schalter für industrielle Anwendungen, wobei die Verlustleistung 10,5 W beträgt.
Technische Daten
- Einstellbereich Überlastauslöser: 18 - 25 A
- Bemessungsbetriebsleistung bei 400 V: 11 kW
- Bemessungsgrenzkurzschlussausschaltstrom bei 400 V: 55 kA
- Bemessungsbetriebsspannung: 690 V
- Polzahl: 3
- Schutzart: IP20

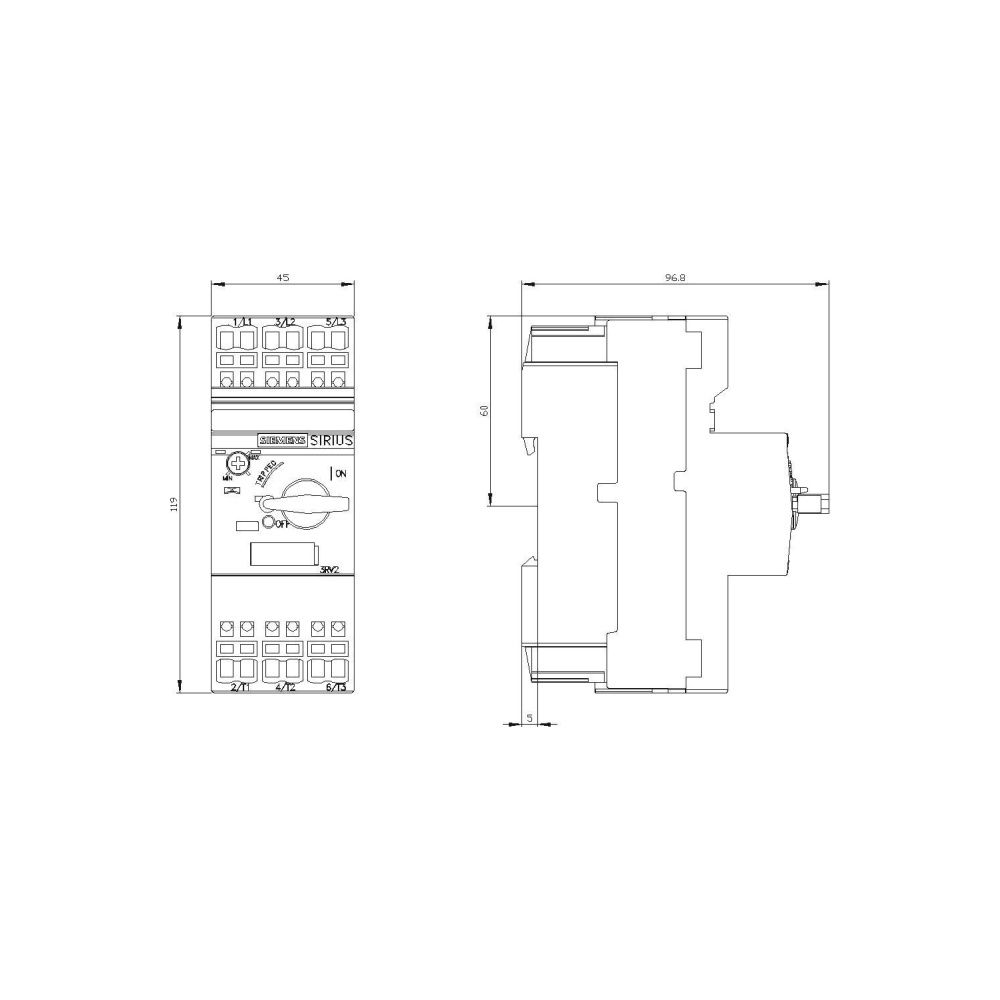

- Höhe: 119 mm
- Breite: 45 mm
- Tiefe: 97 mm
Technische Daten
| Hersteller | Siemens |
| Anschlussart Hauptstromkreis | Federzuganschluss |
| Artikelnummer | SIEMENS-3RV20214DA20 |
| Ausführung des Betätigungselements | sonstige |
| Auslösetechnik | magnetisch |
| Bemessungsbetriebsleistung bei AC-3, 230 V | 5,5 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 11 |
| Bemessungsbetriebsspannung | 690 |
| Bemessungsdauerstrom Iu | 25 |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 55 |
| Breite | 45 |
| EAN-13 | 4011209724488 |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 325 |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Gewicht | 0,416 kg |
| Höhe | 119 |
| Mit integriertem Hilfsschalter | Nein |
| Mit integriertem Unterspannungsauslöser | Nein |
| Mit thermischem Überlastschutz | Ja |
| Phasenausfallempfindlich | Ja |
| Polzahl | 3 |
| Schutzart (IP) | IP20 |
| Tiefe | 97 |
| Verlustleistung | 10,5 |
| Überlastauslöser Stromeinstellung | 18 - 25 |
| WEEE-Nr. | 23691322 |
