Beschreibung

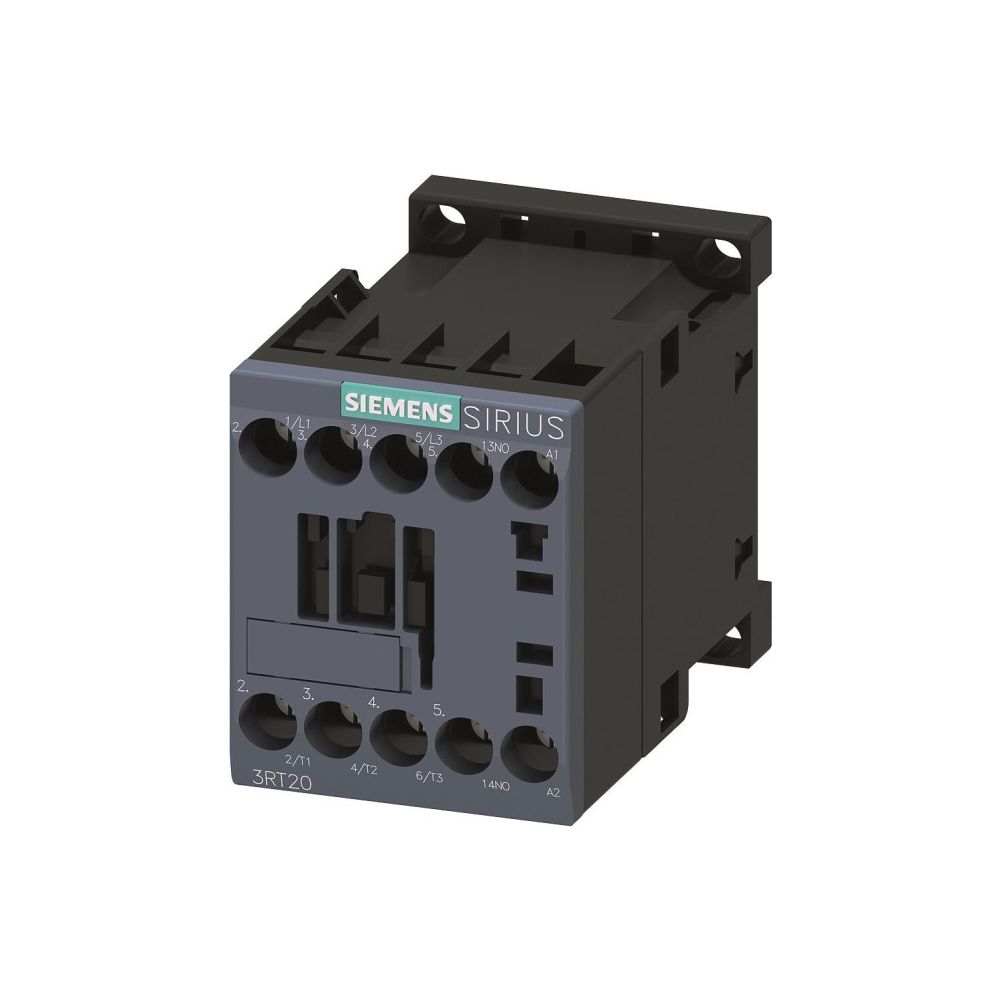

Siemens Schütz 3RT2016-1AP01-1AA0 4kW 400V 1 Schließer AC 230V Schraubanschluss 45x58x73mm
Das Schütz 3RT2016-1AP01-1AA0 von Siemens ist für das Schalten von Lasten in AC-3-Anwendungen mit einer Bemessungsbetriebsleistung von 4 kW bei 400 V ausgelegt. Das Gerät verfügt über drei Hauptschließer sowie einen Hilfsschließer und ist für den Reiheneinbau geeignet. Der Anschluss des Hauptstromkreises erfolgt über Schraubanschlüsse.
Montage und Anwendung
Das Schütz ist für die Betätigung mit einer Steuerspeisespannung von 230 V bei 50 oder 60 Hz konzipiert. Dank der kompakten Bauweise lässt sich das Bauteil effizient in Schaltanlagen integrieren, die für den Reiheneinbau vorgesehen sind. Die Ausführung unterstützt den Betrieb bei einer Betriebsspannung von bis zu 690 V.
Technische Daten
- Bemessungsbetriebsleistung AC-3, 400 V: 4 kW
- Bemessungsbetriebsstrom AC-3, 400 V: 9 A
- Bemessungsbetriebsstrom AC-1, 400 V: 22 A
- Bemessungsbetriebsstrom AC-4, 400 V: 8,5 A
- Steuerspeisespannung: 230 V AC

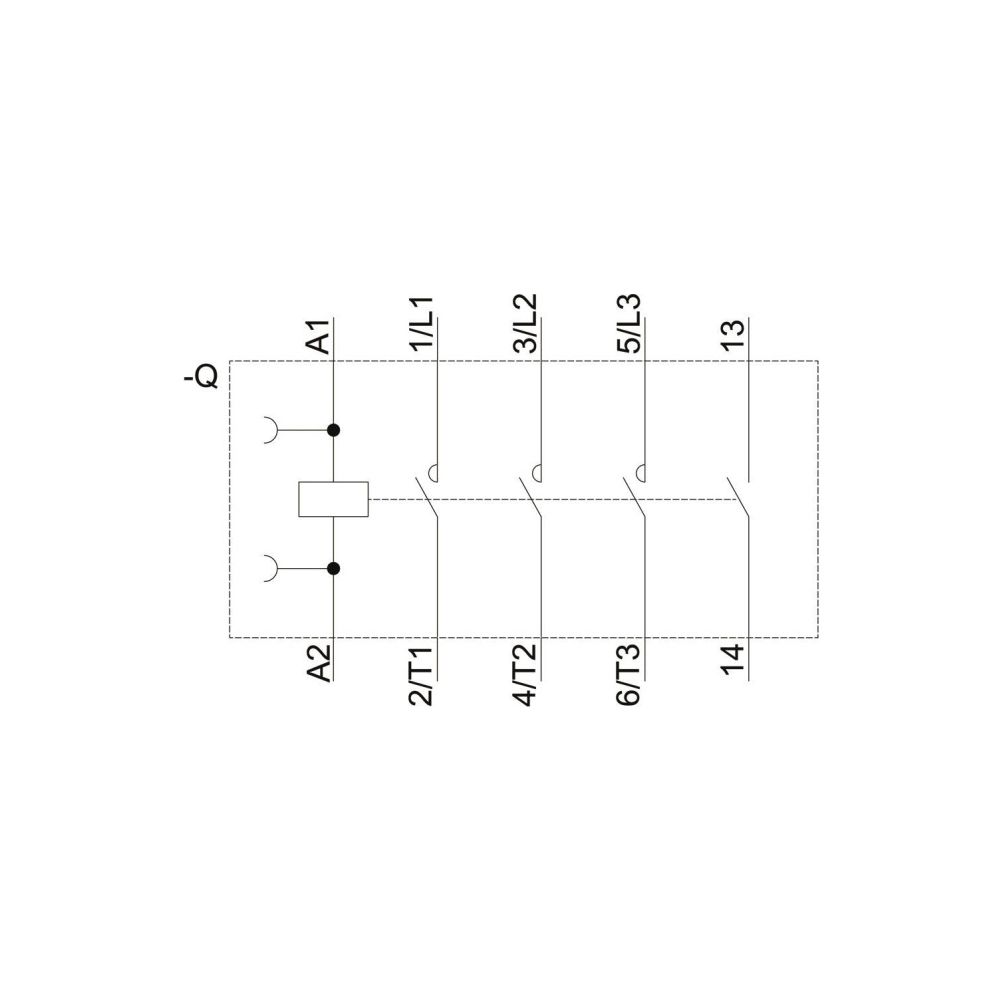

- Hauptkontakte: 3 Schließer
- Hilfskontakte: 1 Schließer
- Anschlussart: Schraubanschluss

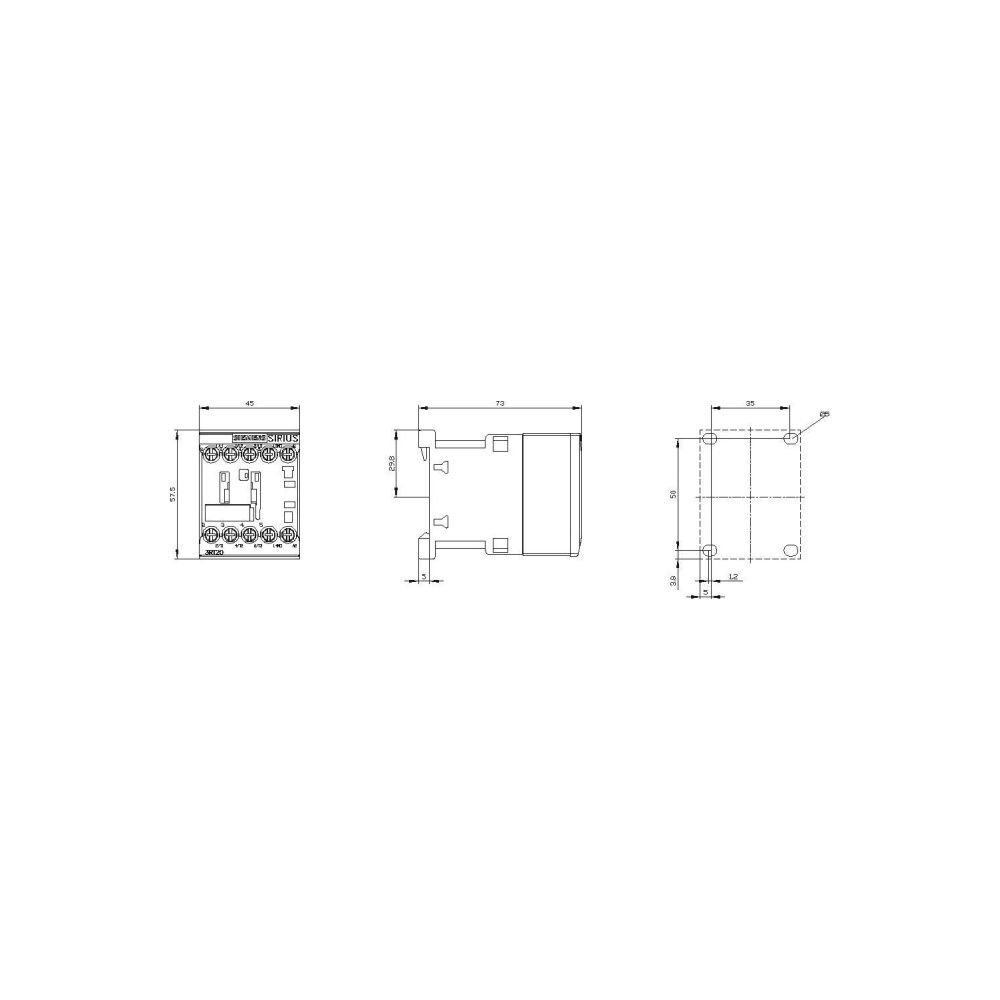

- Breite: 45 mm
- Höhe: 58 mm
- Tiefe: 73 mm
Technische Daten
| Hersteller | Siemens |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Artikelnummer | SIEMENS-3RT20161AP011AA0 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 4 |
| Bemessungsbetriebsleistung NEMA | 3,677494 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 22 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 9 |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 8,5 |
| Bemessungssteuerspeisespannung AC 50 Hz | 230 |
| Bemessungssteuerspeisespannung AC 60 Hz | 230 |
| Betriebsspannung AC 50 Hz | 690 |
| Betriebsspannung AC 60 Hz | 690 |
| Breite | 45 |
| EAN-13 | 4011209947566 |
| Geeignet für Reiheneinbau | Ja |
| Gewicht | 0,24 kg |
| Höhe | 58 |
| Spannungsart zur Betätigung | AC |
| Tiefe | 73 |
| WEEE-Nr. | 23691322 |
