Beschreibung

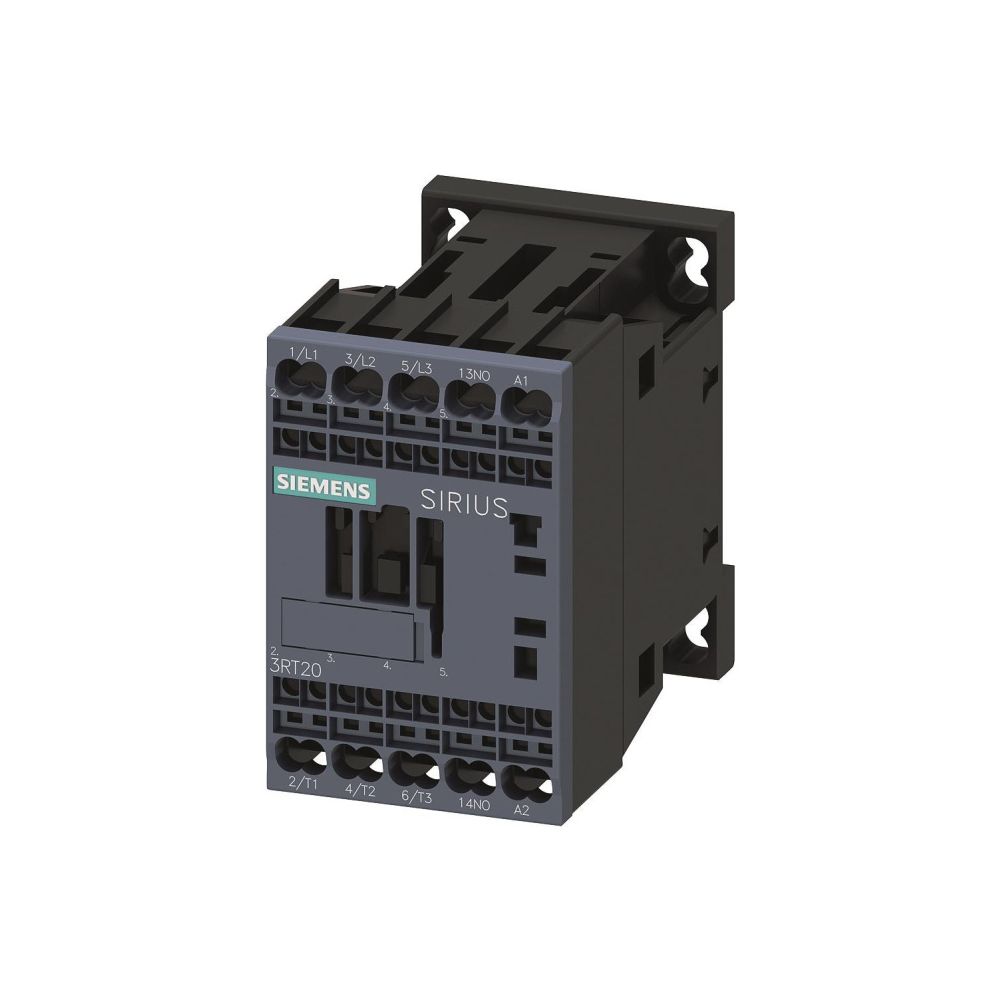

Siemens Schütz 3RT20162AP01 4kW 230V AC 1S Federzuganschluss 70x45x73mm
Das Schütz 3RT20162AP01 von Siemens ist ein kompaktes Schaltgerät der Baugröße S00 für den industriellen Einsatz. Es ist für eine Bemessungsbetriebsleistung von 4 kW bei 400 V ausgelegt und ermöglicht eine zuverlässige Steuerung von Lasten in AC-3-Anwendungen. Dank der kompakten Bauweise eignet sich das Gerät optimal für den Reiheneinbau in Schaltschränken.
Montage und Anschluss
Das Schütz ist für den Reiheneinbau konzipiert. Der Anschluss des Hauptstromkreises erfolgt über eine Federzugtechnik, die eine effiziente Verdrahtung ermöglicht. Mit seinen kompakten Abmessungen fügt sich das Bauteil platzsparend in bestehende Anlagenkonfigurationen ein.
Technische Daten
- Bemessungsbetriebsleistung AC-3, 400 V: 4 kW
- Bemessungsbetriebsstrom AC-3, 400 V: 9 A
- Bemessungsbetriebsstrom AC-1, 400 V: 22 A
- Steuerspeisespannung: 230 V AC
- Hauptkontakte: 3 Schließer
- Hilfskontakte: 1 Schließer
- Betriebsspannung: 690 V

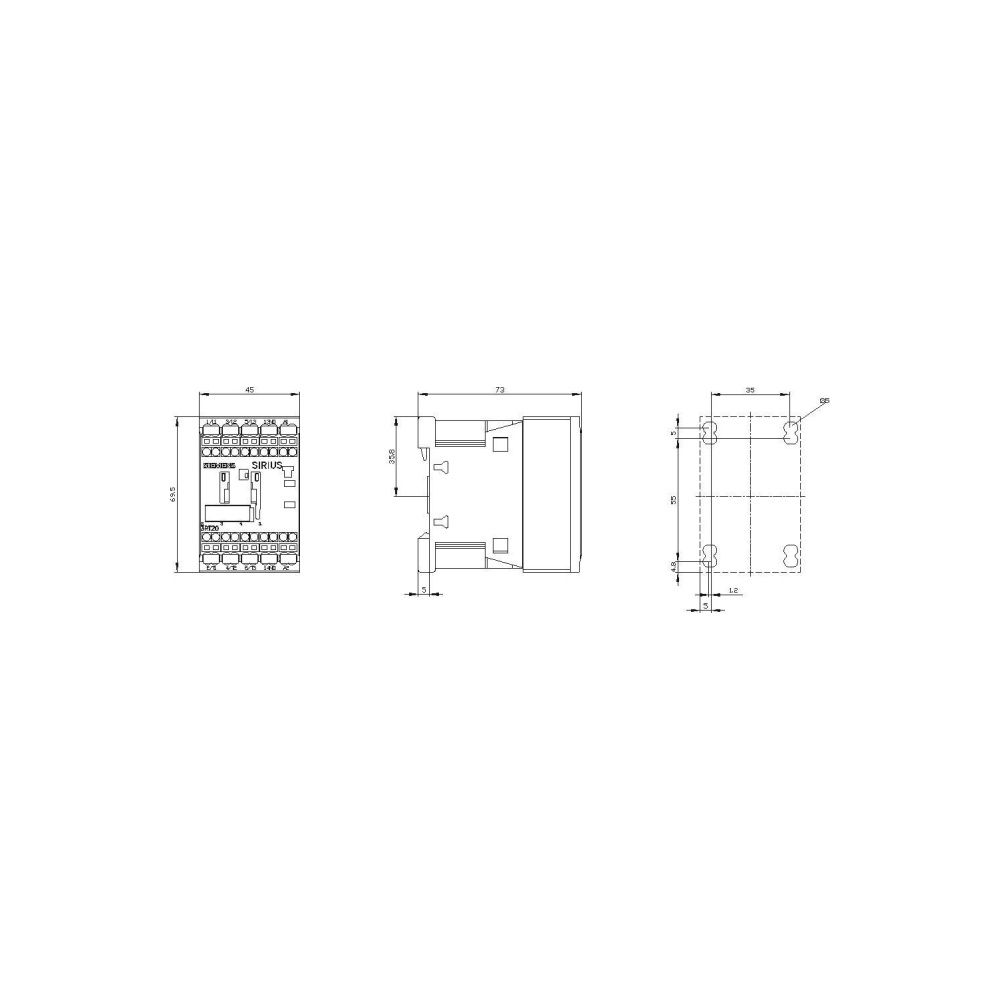

- Breite: 45 mm
- Höhe: 70 mm
- Tiefe: 73 mm
Technische Daten
| Hersteller | Siemens |
| Anschlussart Hauptstromkreis | Federzuganschluss |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Artikelnummer | SIEMENS-3RT20162AP01 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 4 |
| Bemessungsbetriebsleistung NEMA | 3,677494 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 22 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 9 |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 8,5 |
| Bemessungssteuerspeisespannung AC 50 Hz | 230 |
| Bemessungssteuerspeisespannung AC 60 Hz | 230 |
| Betriebsspannung AC 50 Hz | 690 |
| Betriebsspannung AC 60 Hz | 690 |
| Breite | 45 |
| EAN-13 | 4011209785335 |
| Geeignet für Reiheneinbau | Ja |
| Gewicht | 0,253 kg |
| Höhe | 70 |
| Spannungsart zur Betätigung | AC |
| Tiefe | 73 |
| WEEE-Nr. | 23691322 |
