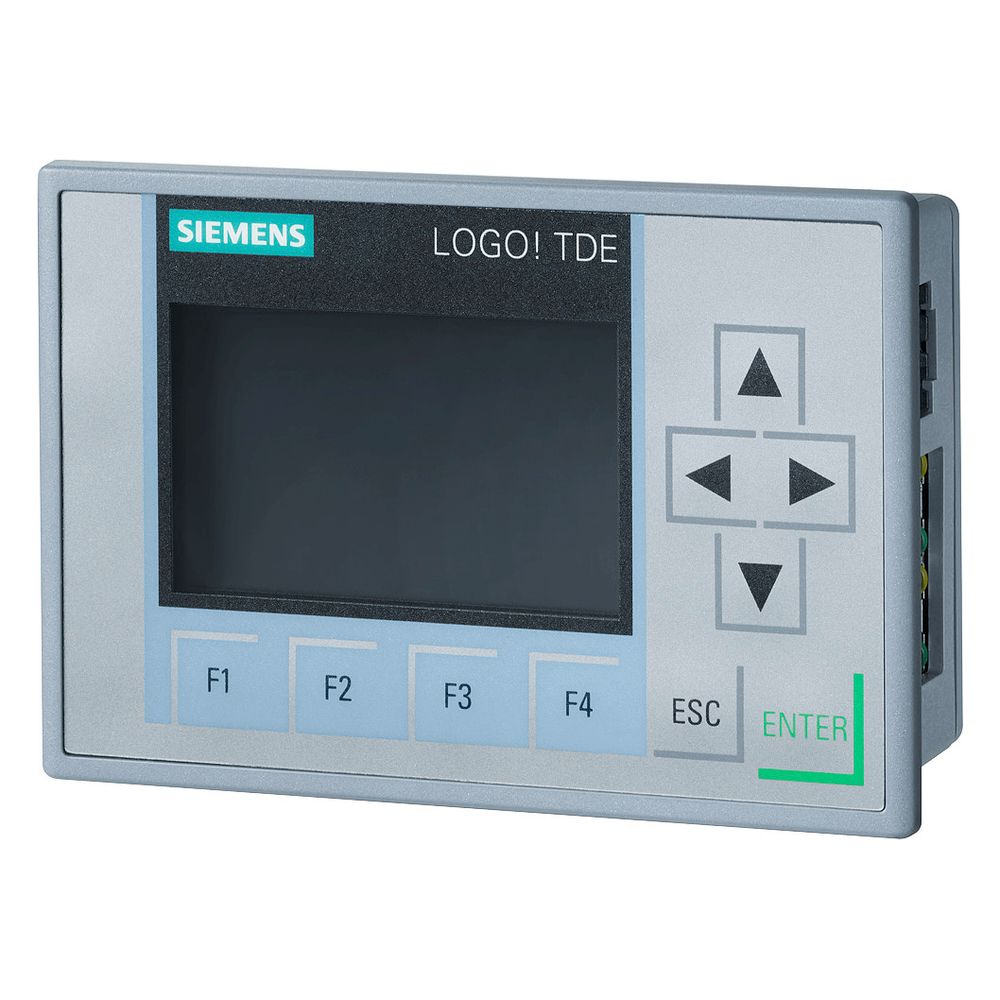

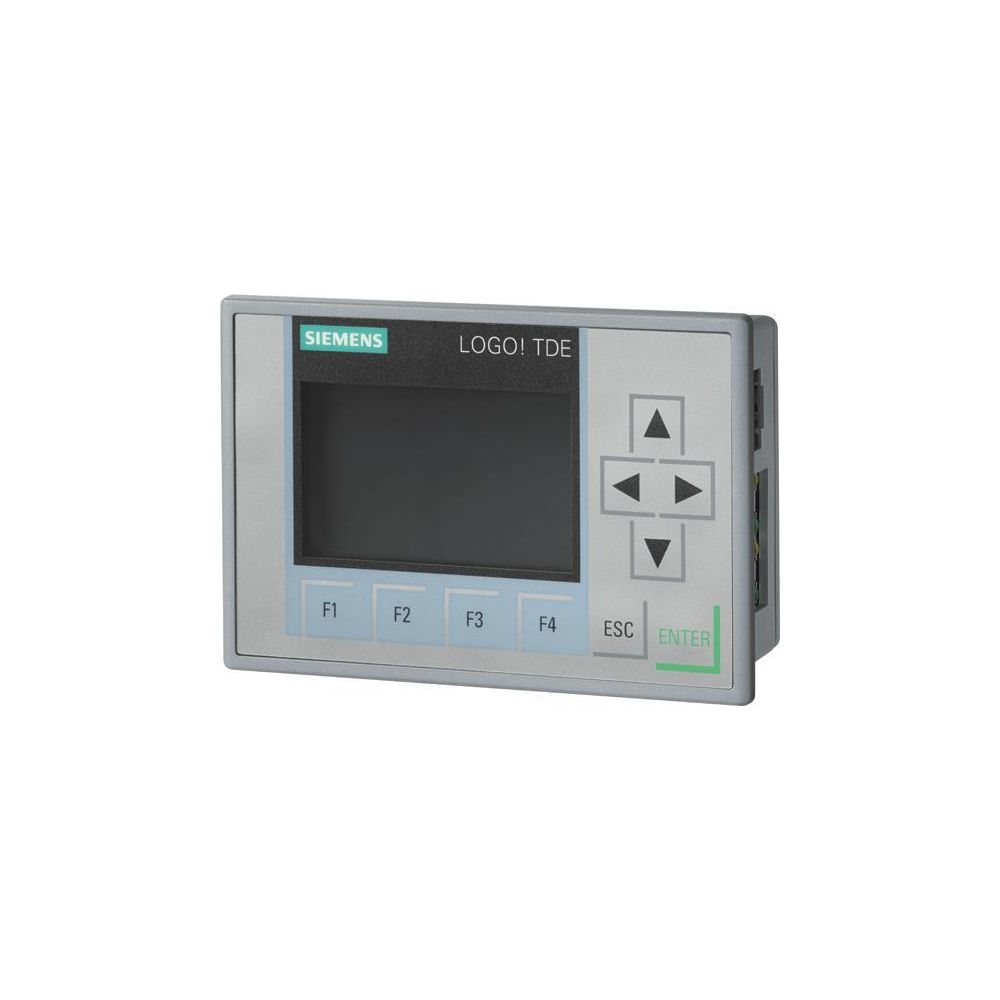

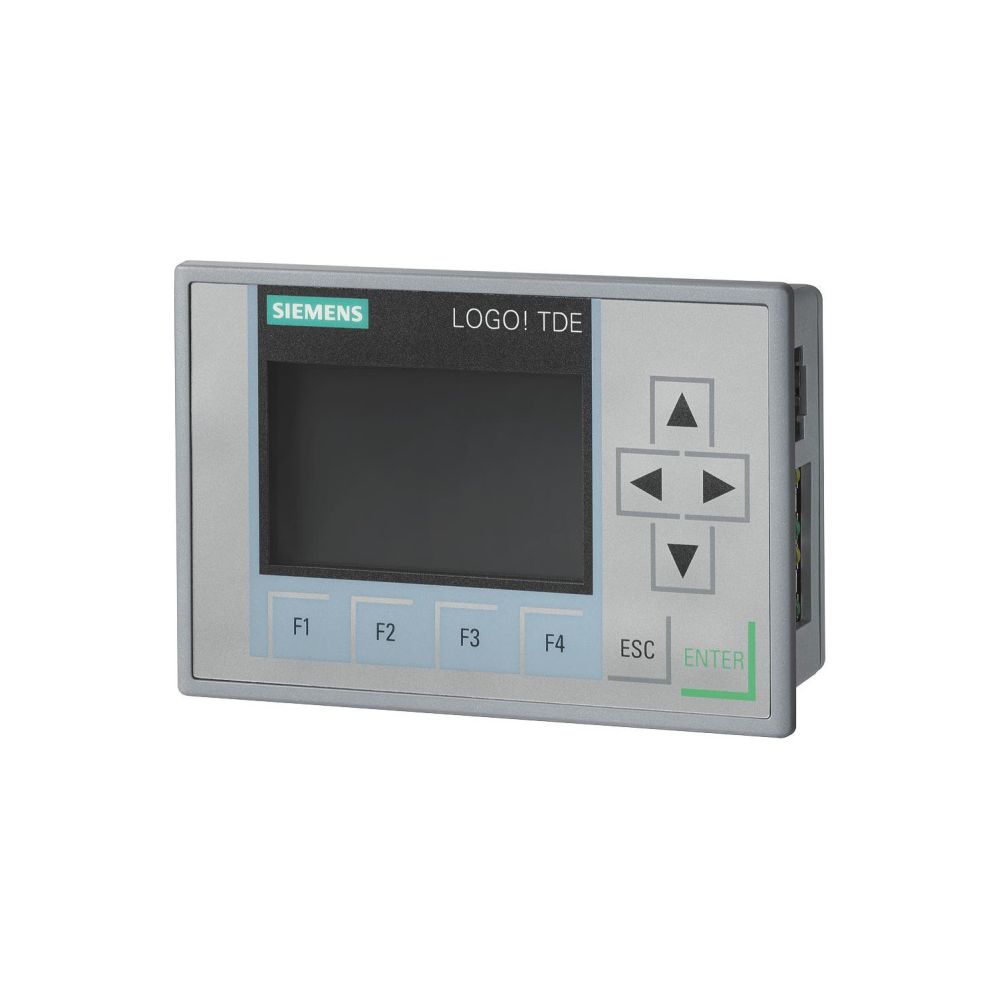

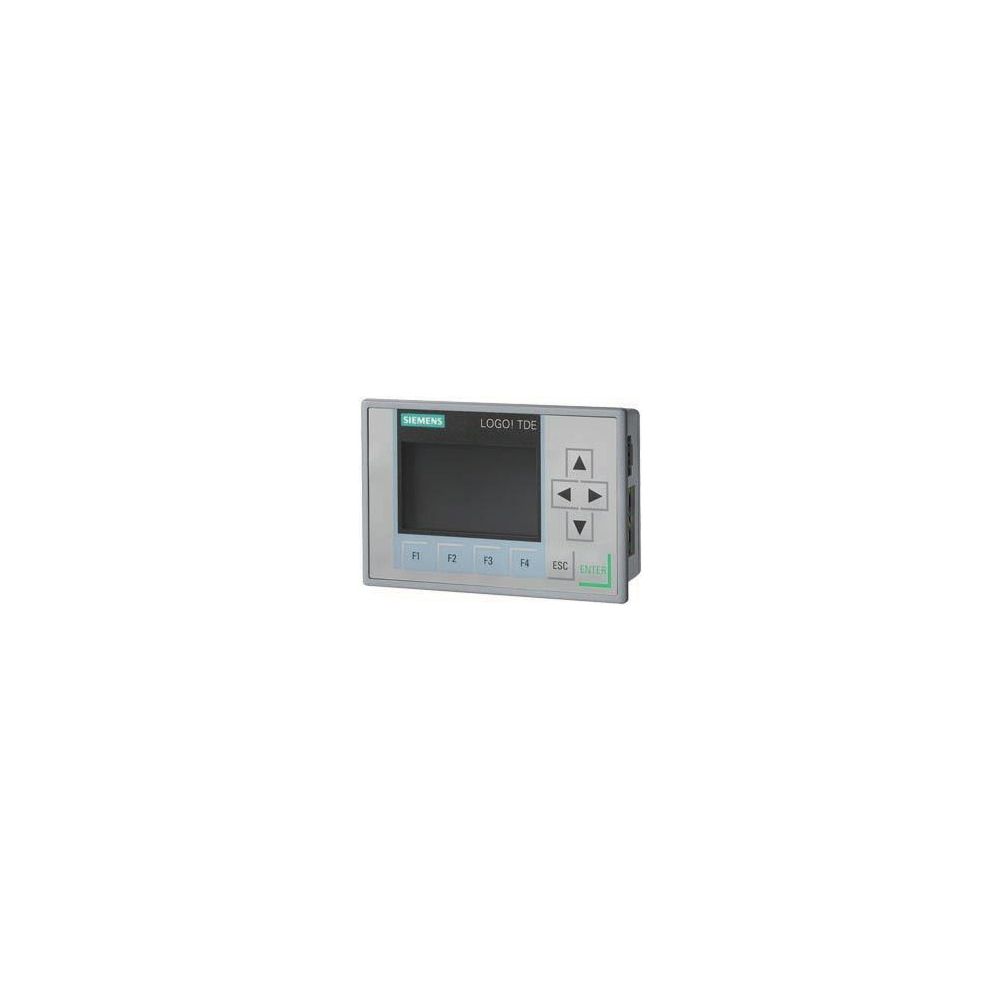

Siemens LOGO! TDE Text Display 6-zeilig 20 Zeichen 2x Ethernet IP65 128,2x86x38,7mm 6ED1055-4MH08-0BA1
Das Textdisplay LOGO! TDE von Siemens ermöglicht die Anbindung an Logikmodule der Serie LOGO! 8. Mit sechs Zeilen zu je 20 Zeichen stellt das Display Meldungen im Klartext dar und unterstützt durch eine einstellbare Hintergrundbeleuchtung in Weiß, Orange oder Rot eine optische Signalisierung. Die Kommunikation erfolgt über zwei Industrial-Ethernet-Schnittstellen, die eine flexible Platzierung des Displays in einer Entfernung von mehr als zehn Metern zum Basismodul erlauben.
Funktionsweise
Das Gerät dient der Prozesswertdarstellung sowie der Prozesswertvorgabe und bietet vier programmierbare Funktionstasten zur Bedienung. Die Anbindung an alle Varianten des Basismoduls LOGO! 8 erfolgt über Ethernet, wobei das Protokoll TCP/IP unterstützt wird. Die frontseitige Schutzart IP65 gewährleistet eine hohe Widerstandsfähigkeit in industriellen Umgebungen bei Betriebstemperaturen von -20 bis 55 °C.
Technische Daten
- Display-Zeilen: 6
- Zeichen je Zeile: 20
- Industrial-Ethernet-Schnittstellen: 2
- Programmierbare Funktionstasten: 4
- Systemtasten: 6
- Schutzart frontseitig: IP65
- Versorgungsspannung DC: 10,2 - 28,8 V
- Versorgungsspannung AC: 20,4 - 26,4 V

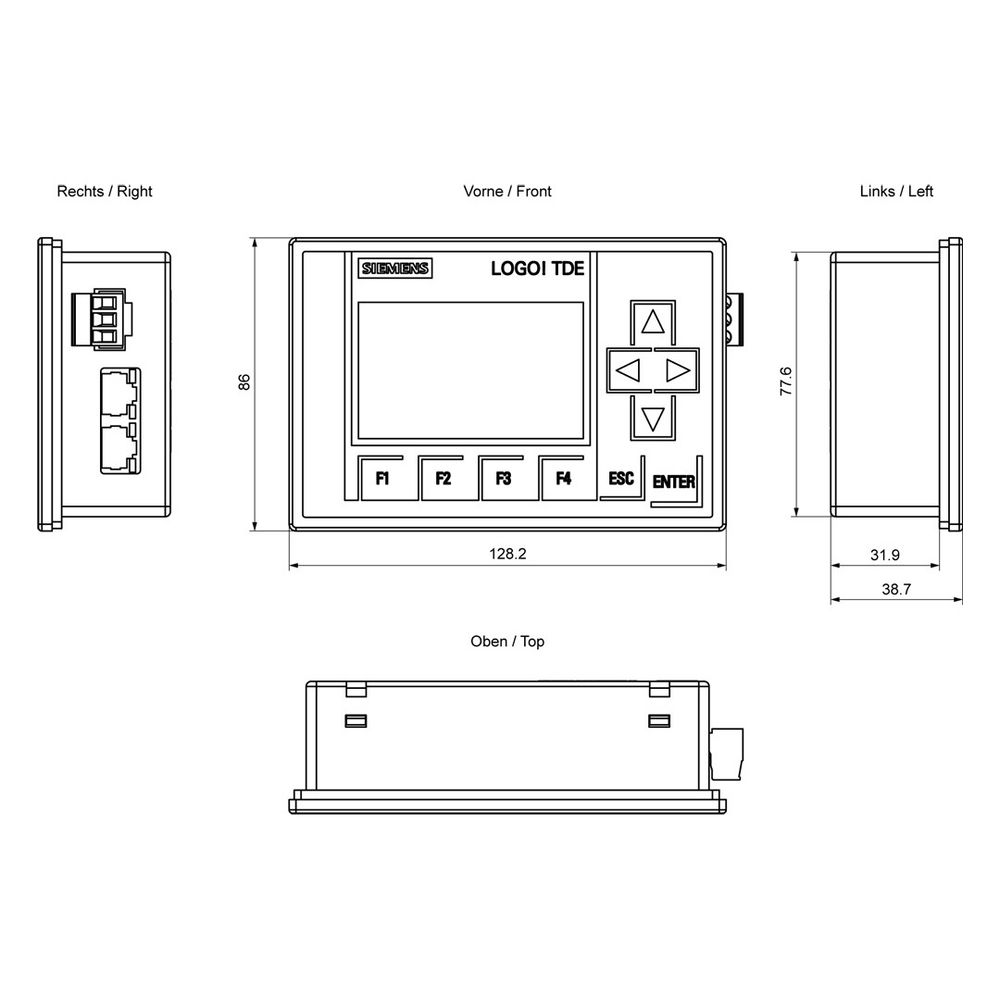

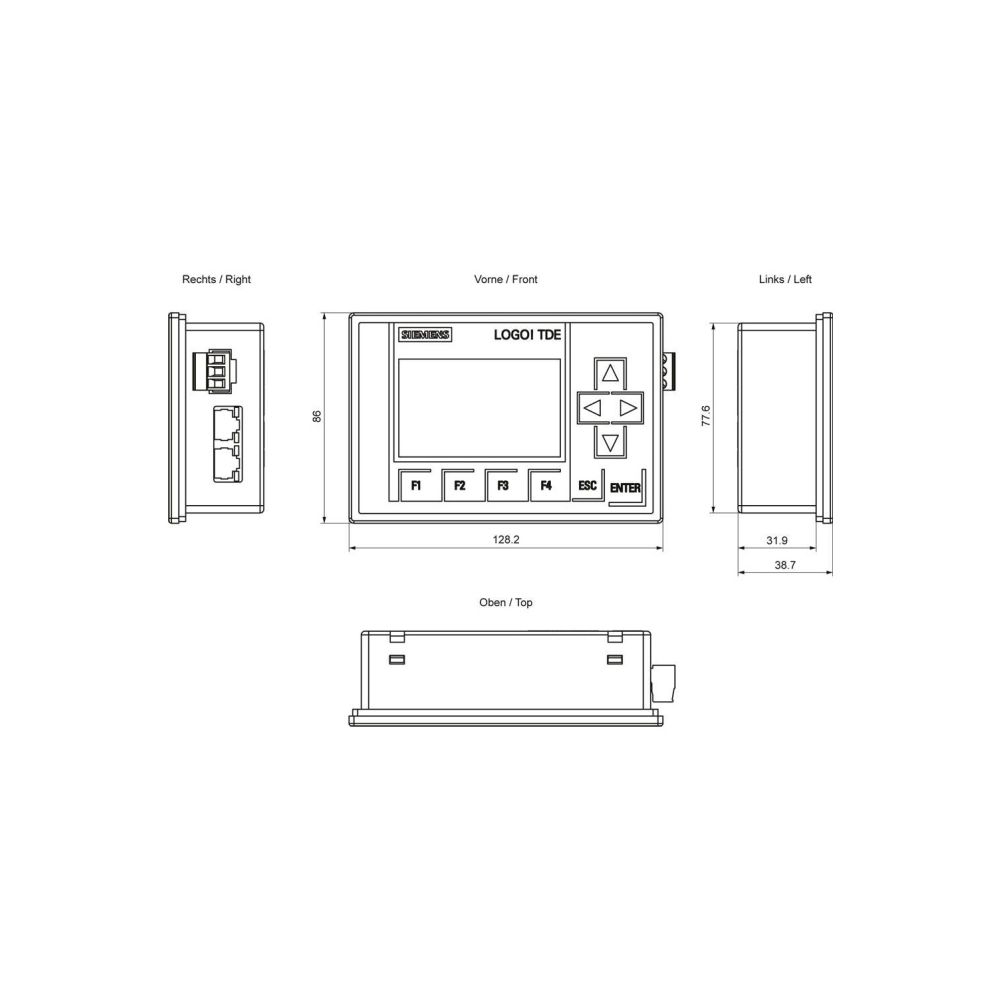

- Frontbreite: 128,2 mm
- Einbautiefe: 38,7 mm
Technische Daten
| Hersteller | Siemens |
| Anzahl der Display-Zeichen je Zeile | 20 |
| Anzahl der Display-Zeilen | 6 |
| Anzahl der Ebenen, Passwortschutz | 1 |
| Anzahl der Funktionstasten, programmierbar | 4 |
| Anzahl der HW-Schnittstellen Industrial Ethernet | 2 |
| Anzahl der HW-Schnittstellen parallel | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485 | 0 |
| Anzahl der HW-Schnittstellen seriell TTY | 0 |
| Anzahl der HW-Schnittstellen sonstige | 0 |
| Anzahl der HW-Schnittstellen USB | 0 |
| Anzahl der HW-Schnittstellen Wireless | 0 |
| Anzahl der Online-Sprachen | 2 |
| Anzahl der Schnittstellen PROFINET | 0 |
| Anzahl der Systemtasten | 6 |
| Anzahl der Tasten mit LED | 0 |
| Artikelnummer | SIEMENS-6ED10554MH080BA1 |
| Betriebstemperatur | -20 - 55 |
| Breite der Front | 128,2 |
| EAN-13 | 4034106033620 |
| Einbautiefe | 38,7 |
| Funkstandard Bluetooth | Nein |
| Funkstandard GPRS | Nein |
| Funkstandard GSM | Nein |
| Funkstandard UMTS | Nein |
| Funkstandard WLAN 80211 | Nein |
| Geeignet für Sicherheitsfunktionen | Nein |
| Gewicht | 0,312 kg |
| Grafikobjekte darstellbar | Nein |
| Höhe der Front | 86 |
| IO-Link Master | Nein |
| Mit Alpha Tastatur | Nein |
| Mit Druckausgabe | Nein |
| Mit Meldesystem (inkl Puffer und Quittierung) | Nein |
| Mit Meldungsanzeige | Ja |
| Mit nummerischer Tastatur | Nein |
| Mit Rezepturen | Nein |
| Mobilfunkstandard 3G (UMTS) | Nein |
| Nutzbarer Projektspeicher/Anwenderspeicher | 0 |
| Prozesswertdarstellung (Ausgabe) möglich | Ja |
| Prozesswertvorgabe (Eingabe) möglich | Ja |
| Schutzart (IP), frontseitig | IP65 |
| Spannungsart der Versorgungsspannung | AC/DC |
| Unterstützt Protokoll für AS-Interface Safety at Work | Nein |
| Unterstützt Protokoll für ASI | Nein |
| Unterstützt Protokoll für CAN | Nein |
| Unterstützt Protokoll für Data-Highway | Nein |
| Unterstützt Protokoll für DeviceNet | Nein |
| Unterstützt Protokoll für DeviceNet Safety | Nein |
| Unterstützt Protokoll für EtherNet/IP | Nein |
| Unterstützt Protokoll für Foundation Fieldbus | Nein |
| Unterstützt Protokoll für INTERBUS | Nein |
| Unterstützt Protokoll für INTERBUS-Safety | Nein |
| Unterstützt Protokoll für KNX | Nein |
| Unterstützt Protokoll für LON | Nein |
| Unterstützt Protokoll für Modbus | Nein |
| Unterstützt Protokoll für PROFIBUS | Nein |
| Unterstützt Protokoll für PROFINET CBA | Nein |
| Unterstützt Protokoll für PROFINET IO | Nein |
| Unterstützt Protokoll für PROFIsafe | Nein |
| Unterstützt Protokoll für SafetyBUS p | Nein |
| Unterstützt Protokoll für SERCOS | Nein |
| Unterstützt Protokoll für sonstige Bussysteme | Nein |
| Unterstützt Protokoll für SUCONET | Nein |
| Unterstützt Protokoll für TCP/IP | Ja |
| Versorgungsspannung AC 50 Hz | 20,4 - 26,4 |
| Versorgungsspannung AC 60 Hz | 20,4 - 26,4 |
| Versorgungsspannung DC | 10,2 - 28,8 |
| WEEE-Nr. | 23691322 |
