Beschreibung

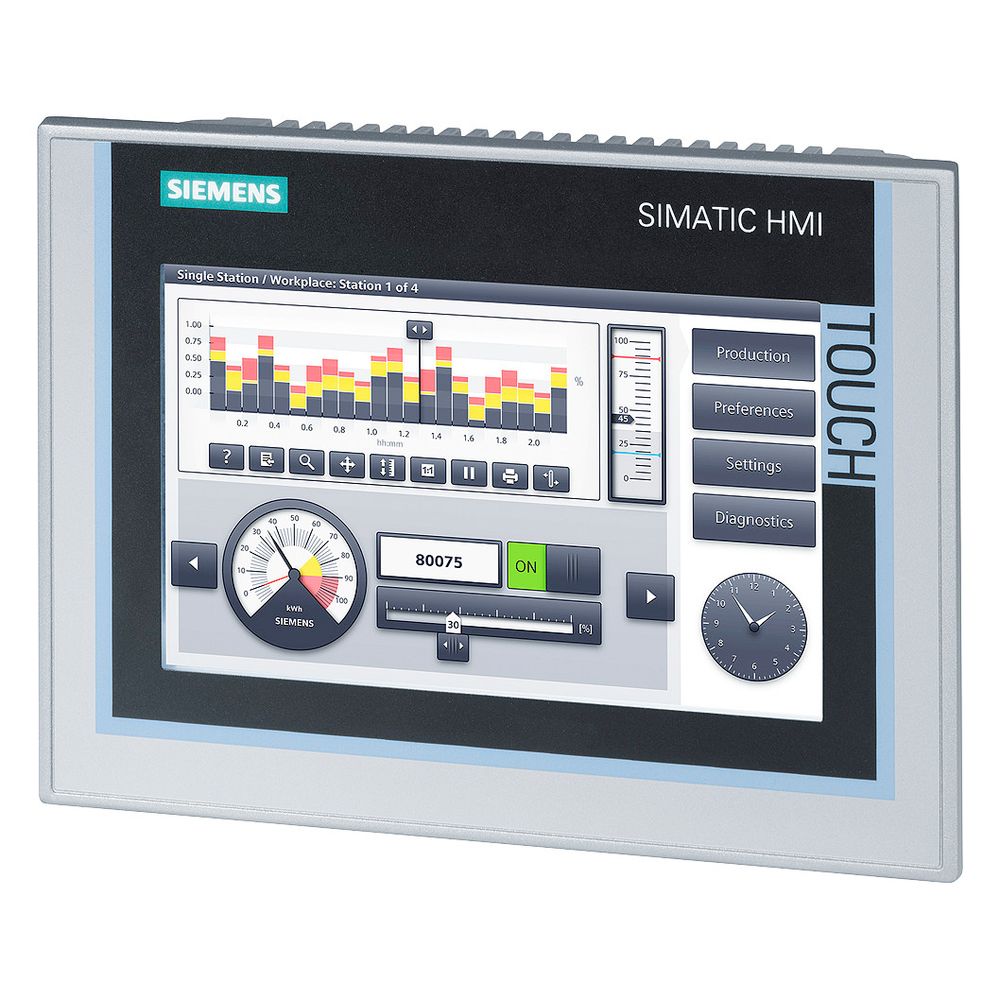

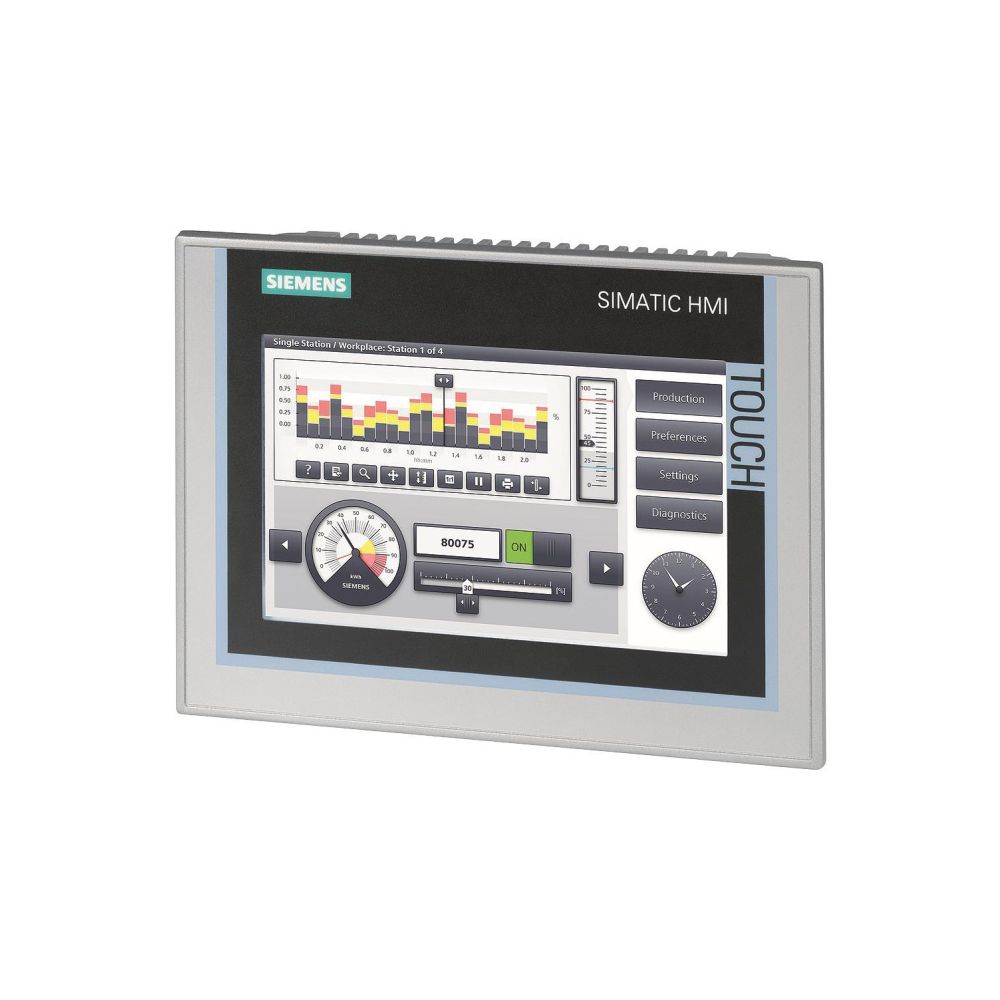

Siemens SIMATIC TP700 Comfort Panel 7 Zoll TFT Touchscreen 800x480 16 Mio. Farben 19,2-28,8V 6AV21240GC010AX0
Das SIMATIC TP700 Comfort Panel von Siemens ist ein HMI-Bediengerät mit einem 7 Zoll großen Widescreen-TFT-Display. Es ermöglicht eine präzise Prozesswertdarstellung sowie -vorgabe und unterstützt umfangreiche Meldesysteme sowie Rezepturverwaltungen. Das Gerät ist für den industriellen Einsatz konzipiert und bietet eine frontseitige Schutzart von IP65.
Funktionsweise
Das Comfort Panel basiert auf dem Betriebssystem Windows CE 6.0 und bietet eine Bedienung über den resistiven Touchscreen. Mit einer Farbtiefe von 16,7 Millionen Farben und einer Auflösung von 800 x 480 Bildpunkten sorgt es für eine klare Visualisierung. Die Integration in Automatisierungssysteme erfolgt über diverse Schnittstellen, darunter PROFINET und PROFIBUS, wobei Protokolle wie TCP/IP, Modbus und EtherNet/IP unterstützt werden.
Technische Daten
- Bildschirmdiagonale: 7 Zoll
- Auflösung: 800 x 480 Pixel
- Schutzart frontseitig: IP65
- Versorgungsspannung: 19,2 - 28,8 V DC
- Projektspeicher: 12000 kByte
- Schnittstellen: 1x PROFINET, 1x PROFIBUS, 1x RS-485, 2x USB
- Betriebstemperatur: 0 - 50 °C

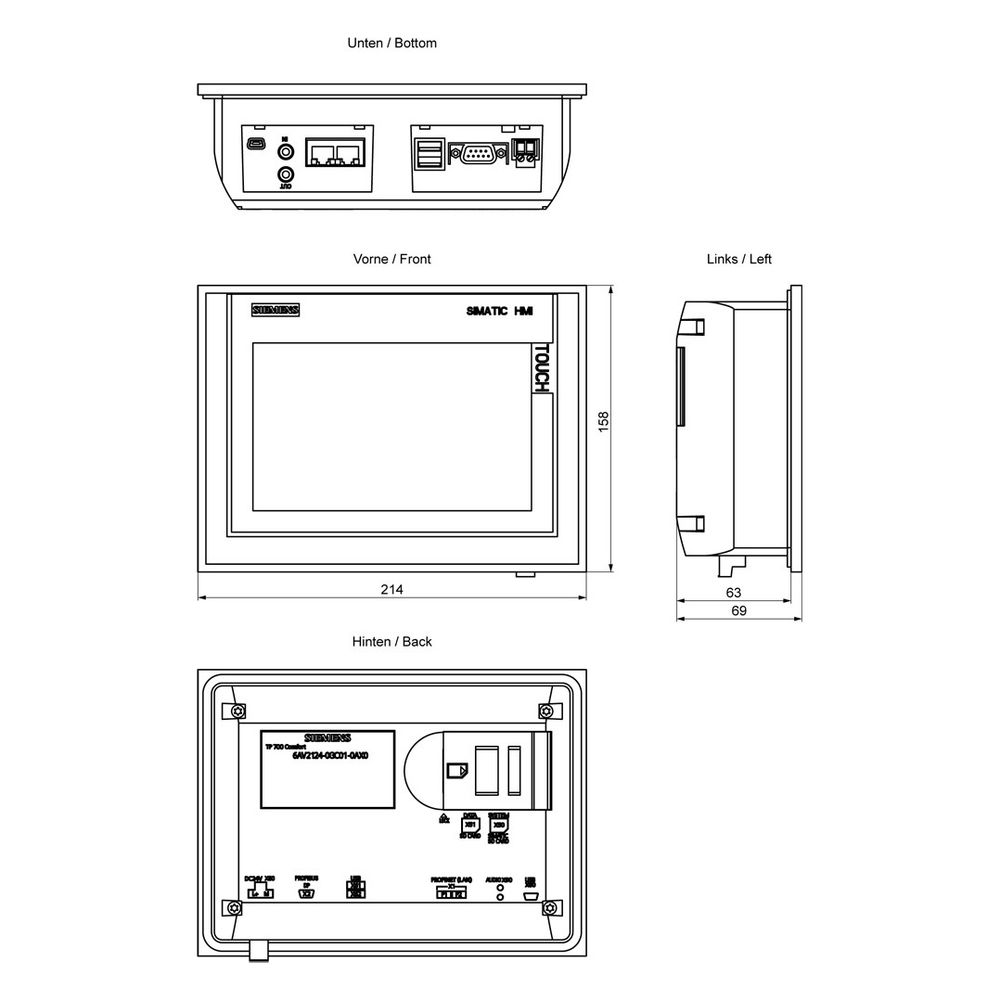

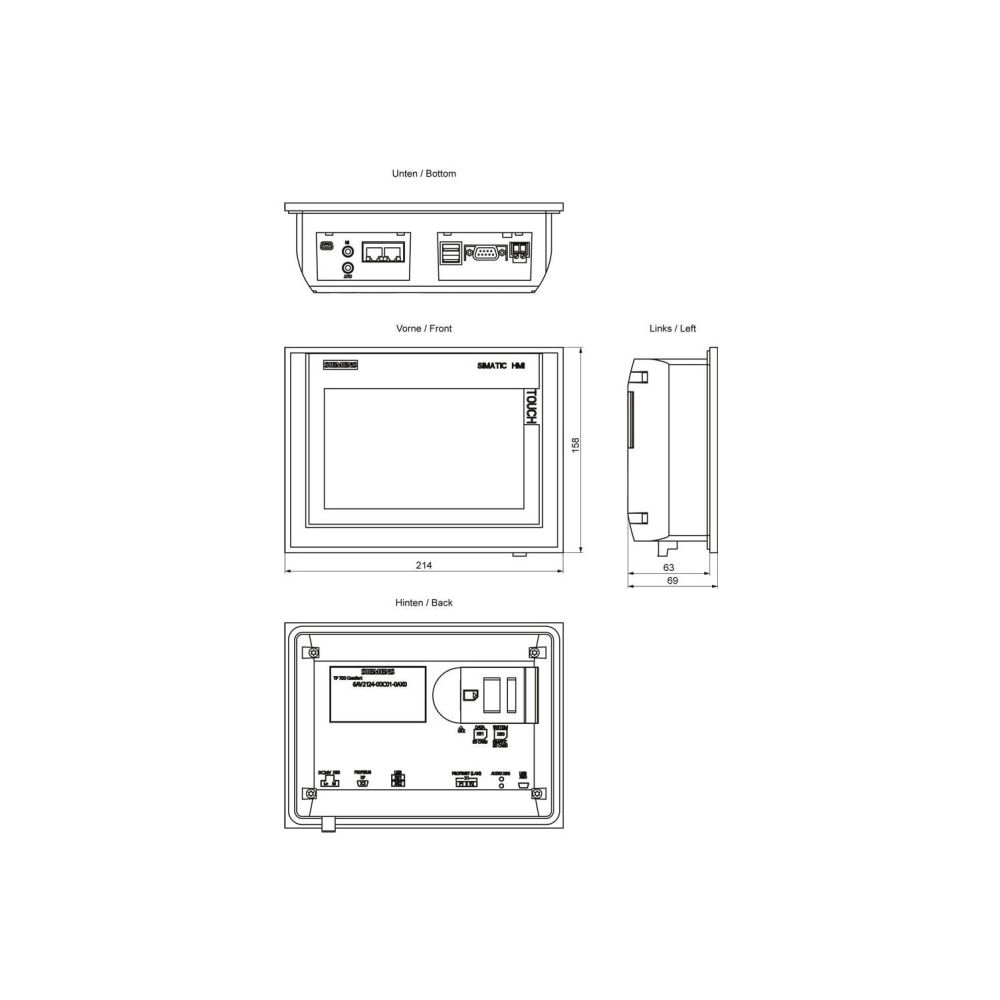

- Frontmaße: 214 x 158 mm
- Einbautiefe: 63 mm
Technische Daten
| Hersteller | Siemens |
| Anzahl der Bildpunkte, horizontal | 800 |
| Anzahl der Bildpunkte, vertikal | 480 |
| Anzahl der Ebenen, Passwortschutz | 50 |
| Anzahl der Farben des Displays | 16777216 |
| Anzahl der Funktionstasten, programmierbar | 0 |
| Anzahl der Graustufen/Blaustufen des Displays | 0 |
| Anzahl der HW-Schnittstellen Industrial Ethernet | 1 |
| Anzahl der HW-Schnittstellen parallel | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485 | 1 |
| Anzahl der HW-Schnittstellen seriell TTY | 0 |
| Anzahl der HW-Schnittstellen sonstige | 0 |
| Anzahl der HW-Schnittstellen USB | 2 |
| Anzahl der HW-Schnittstellen Wireless | 0 |
| Anzahl der Online-Sprachen | 32 |
| Anzahl der Schnittstellen PROFINET | 1 |
| Anzahl der Systemtasten | 0 |
| Anzahl der Tasten mit LED | 0 |
| Artikelnummer | SIEMENS-6AV21240GC010AX0 |
| Ausführung des Displays | TFT |
| Betriebstemperatur | 0 - 50 |
| Bildschirmdiagonale | 7 |
| Breite der Front | 214 |
| EAN-13 | 4025515079026 |
| Einbautiefe | 63 |
| Ethernet | 1 |
| Funkstandard Bluetooth | Nein |
| Funkstandard GPRS | Nein |
| Funkstandard GSM | Nein |
| Funkstandard UMTS | Nein |
| Funkstandard WLAN 80211 | Nein |
| Geeignet für Sicherheitsfunktionen | Nein |
| Geeignet für Tragschienenmontage | Nein |
| Gewicht | 0,158 kg |
| Höhe der Front | 158 |
| IO-Link Master | Nein |
| Mit Alpha Tastatur | Ja |
| Mit Druckausgabe | Ja |
| Mit Farbdisplay | Ja |
| Mit Meldesystem (inkl Puffer und Quittierung) | Ja |
| Mit Meldungsanzeige | Ja |
| Mit nummerischer Tastatur | Ja |
| Mit Rezepturen | Ja |
| Mit SW-Schnittstellen | Nein |
| Mobilfunkstandard 3G (UMTS) | Nein |
| Nutzbarer Projektspeicher/Anwenderspeicher | 12000 |
| parallel | 0 |
| Prozesswertdarstellung (Ausgabe) möglich | Ja |
| Prozesswertvorgabe (Eingabe) möglich | Ja |
| RS-232 | 0 |
| RS-422 | 0 |
| RS-485 | 1 |
| Schutzart (IP) | IP65 |
| Schutzart (IP), frontseitig | IP65 |
| seriell | 0 |
| sonstige | 0 |
| Spannung DC | 19,2 |
| Spannungsart der Versorgungsspannung | DC |
| Speicher | 12000 |
| Touch-Technologie | Resistiv-Touch |
| Tragschienenmontage möglich | Nein |
| Unterstützt Protokoll für AS-Interface Safety at Work | Nein |
| Unterstützt Protokoll für ASI | Nein |
| Unterstützt Protokoll für CAN | Nein |
| Unterstützt Protokoll für Data-Highway | Nein |
| Unterstützt Protokoll für DeviceNet | Nein |
| Unterstützt Protokoll für DeviceNet Safety | Nein |
| Unterstützt Protokoll für EtherNet/IP | Ja |
| Unterstützt Protokoll für Foundation Fieldbus | Nein |
| Unterstützt Protokoll für INTERBUS | Nein |
| Unterstützt Protokoll für INTERBUS-Safety | Nein |
| Unterstützt Protokoll für KNX | Nein |
| Unterstützt Protokoll für LON | Nein |
| Unterstützt Protokoll für Modbus | Ja |
| Unterstützt Protokoll für PROFIBUS | Ja |
| Unterstützt Protokoll für PROFINET CBA | Nein |
| Unterstützt Protokoll für PROFINET IO | Ja |
| Unterstützt Protokoll für PROFIsafe | Nein |
| Unterstützt Protokoll für SafetyBUS p | Nein |
| Unterstützt Protokoll für SERCOS | Nein |
| Unterstützt Protokoll für sonstige Bussysteme | Ja |
| Unterstützt Protokoll für SUCONET | Nein |
| Unterstützt Protokoll für TCP/IP | Ja |
| USB | 2 |
| Versorgungsspannung DC | 19,2 - 28,8 |
| Wand-/Direktmontage möglich | Nein |
| Zusätzliche Softwarekomponenten, ladbar | Ja |
| WEEE-Nr. | 23691322 |
