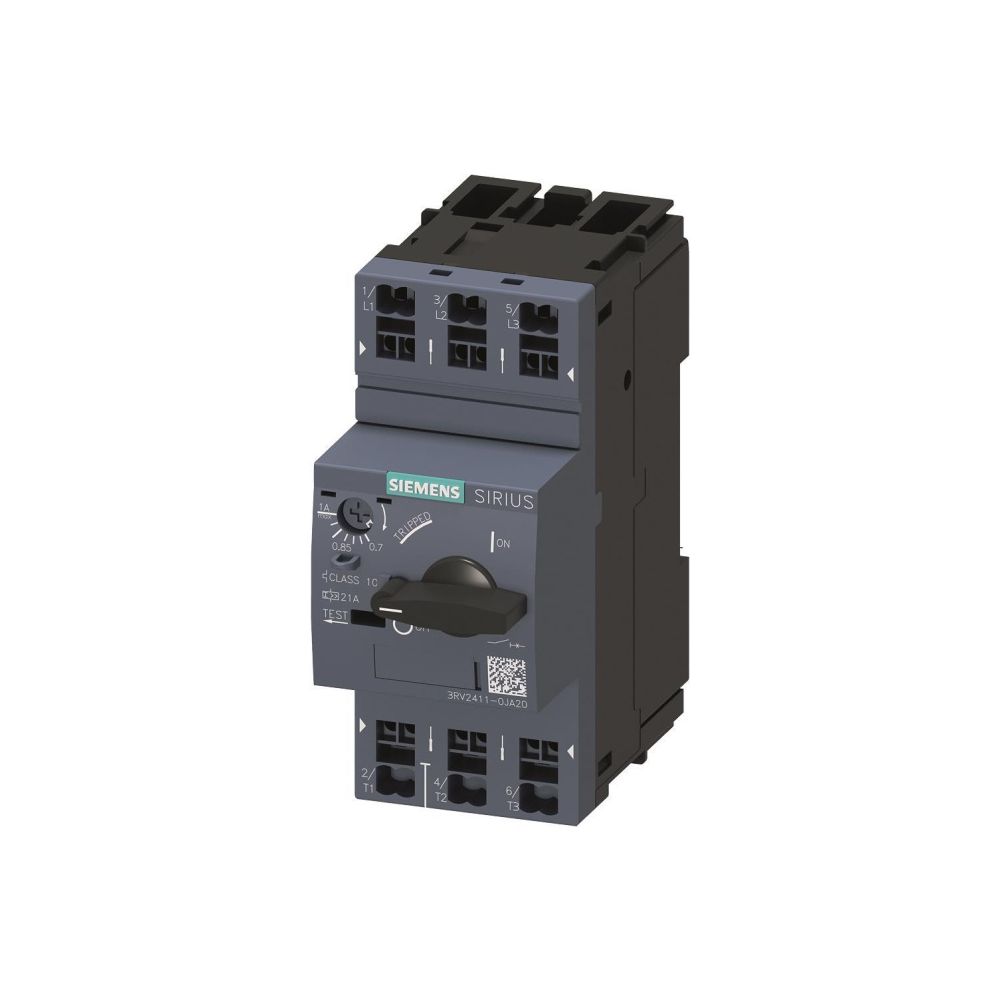

Siemens Leistungsschalter SIRIUS 3RV2411-0JA20 S00 Trafoschutz 0,7-1A Federzuganschluss 106x45x97mm
Der Siemens Leistungsschalter 3RV2411-0JA20 in der Baugröße S00 ist für den Schutz von Transformatoren gegen Überlast und Kurzschluss konzipiert. Das kompakte Gerät zeichnet sich durch eine optimierte Wärmeabgabe aus und eignet sich für den Einsatz in Verbraucherabzweigen sowie für das Schalten von Gleichstrom. Der Anschluss erfolgt über eine rüttelsichere Federzugtechnik.
Funktionsweise
Der Leistungsschalter arbeitet mit einer magnetischen Auslösetechnik und bietet einen thermischen Überlastschutz sowie eine Phasenausfallempfindlichkeit. Die feste Einbautechnik ermöglicht eine stabile Integration in Schaltanlagen. Das Gerät ist für den Einsatz in IT-Netzen sowie in explosionsgefährdeten Bereichen geeignet.
Technische Daten
- Einstellbereich Überlastauslöser: 0,7 - 1 A
- Kurzschlussauslöser unverzögert: 21 A
- Bemessungsbetriebsspannung: 690 V
- Bemessungsdauerstrom: 1 A
- Bemessungsbetriebsleistung bei 400 V: 0,3 kW
- Bemessungsgrenzkurzschlussausschaltstrom bei 400 V: 100 kA
- Verlustleistung: 7,25 W
- Polzahl: 3
- Schutzart: IP20
- Abmessungen (H x B x T): 106 mm x 45 mm x 97 mm
Technische Daten
| Hersteller | Siemens |
| Anschlussart Hauptstromkreis | Federzuganschluss |
| Artikelnummer | SIEMENS-3RV24110JA20 |
| Ausführung des Betätigungselements | sonstige |
| Auslösetechnik | magnetisch |
| Bemessungsbetriebsleistung bei AC-3, 230 V | 0,2 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 0,3 |
| Bemessungsbetriebsspannung | 690 |
| Bemessungsdauerstrom Iu | 1 |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 100 |
| Breite | 45 |
| EAN-13 | 4011209767287 |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 21 |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Gewicht | 0,366 kg |
| Höhe | 106 |
| Mit integriertem Hilfsschalter | Nein |
| Mit integriertem Unterspannungsauslöser | Nein |
| Mit thermischem Überlastschutz | Ja |
| Phasenausfallempfindlich | Ja |
| Polzahl | 3 |
| Schutzart (IP) | IP20 |
| Tiefe | 97 |
| Verlustleistung | 7,25 |
| Überlastauslöser Stromeinstellung | 0,7 - 1 |
| WEEE-Nr. | 23691322 |
