Beschreibung

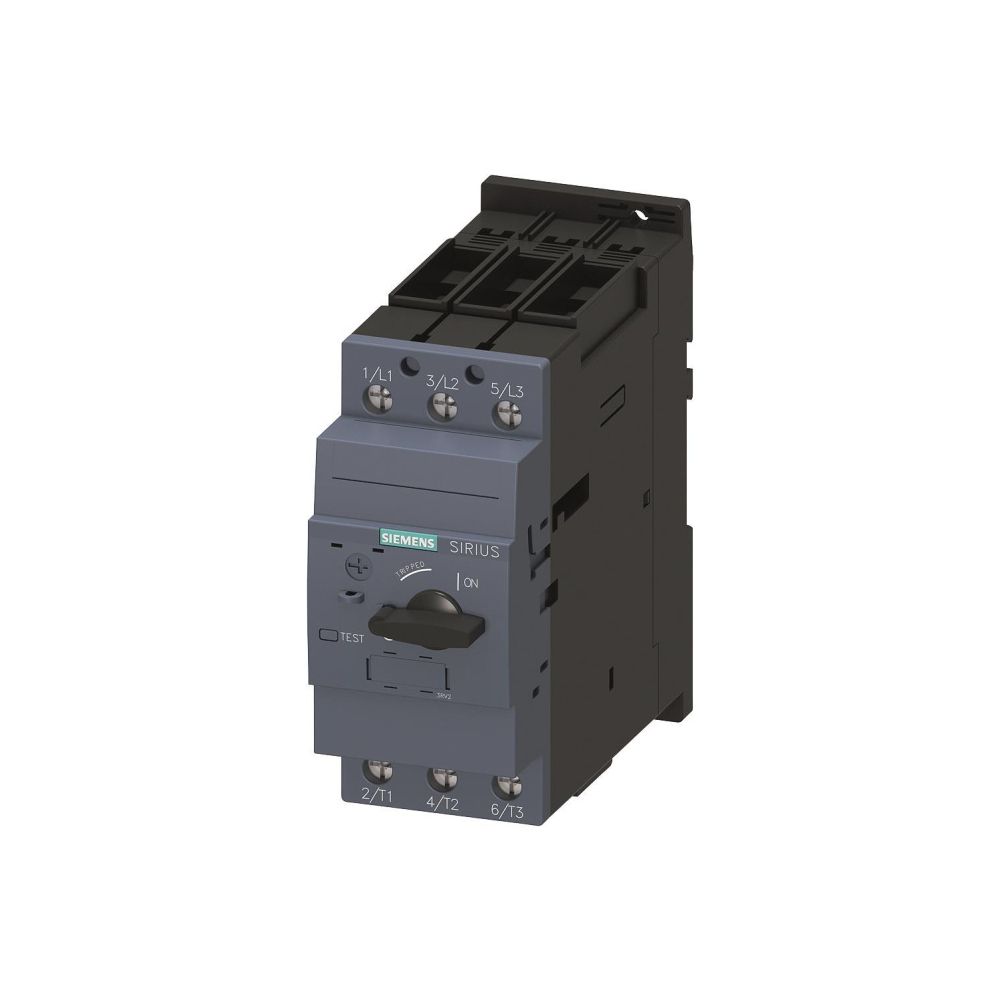

Siemens Leistungsschalter Motorschutz 3RV20314EA10 22-32A 15kW 690V IP20 140x55x149mm
Der Leistungsschalter 3RV20314EA10 von Siemens dient dem Motorschutz und ist für einen Einstellbereich von 22 bis 32 A ausgelegt. Das 3-polige Einbaugerät in Festeinbautechnik bietet einen thermischen Überlastschutz sowie eine Phasenausfallempfindlichkeit für industrielle Anwendungen.
Funktionsweise
Der Leistungsschalter arbeitet mit magnetischer Auslösetechnik und deckt eine Bemessungsbetriebsspannung von bis zu 690 V ab. Bei einer Spannung von 400 V erreicht das Gerät eine Bemessungsbetriebsleistung von 15 kW. Der Anschluss des Hauptstromkreises erfolgt über Schraubanschlüsse, wobei das Gerät eine Verlustleistung von 18 W aufweist.
Technische Daten
- Überlastauslöser Stromeinstellung: 22 - 32 A
- Kurzschlussauslöser Einstellbereich: 416 A
- Bemessungsdauerstrom: 32 A
- Bemessungsbetriebsleistung bei 400 V: 15 kW
- Bemessungsgrenzkurzschlussausschaltstrom bei 400 V: 65 kA
- Bemessungsbetriebsspannung: 690 V
- Polzahl: 3
- Schutzart: IP20
- Höhe: 140 mm
- Breite: 55 mm
- Tiefe: 149 mm
Technische Daten
| Hersteller | Siemens |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Artikelnummer | SIEMENS-3RV20314EA10 |
| Ausführung des Betätigungselements | sonstige |
| Auslösetechnik | magnetisch |
| Bemessungsbetriebsleistung bei AC-3, 230 V | 7,5 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 15 |
| Bemessungsbetriebsspannung | 690 |
| Bemessungsdauerstrom Iu | 32 |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 65 |
| Breite | 55 |
| EAN-13 | 4011209930322 |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 416 |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Gewicht | 0,105 kg |
| Höhe | 140 |
| Mit integriertem Hilfsschalter | Nein |
| Mit integriertem Unterspannungsauslöser | Nein |
| Mit thermischem Überlastschutz | Ja |
| Phasenausfallempfindlich | Ja |
| Polzahl | 3 |
| Schutzart (IP) | IP20 |
| Tiefe | 149 |
| Verlustleistung | 18 |
| Überlastauslöser Stromeinstellung | 22 - 32 |
| WEEE-Nr. | 23691322 |
