Beschreibung

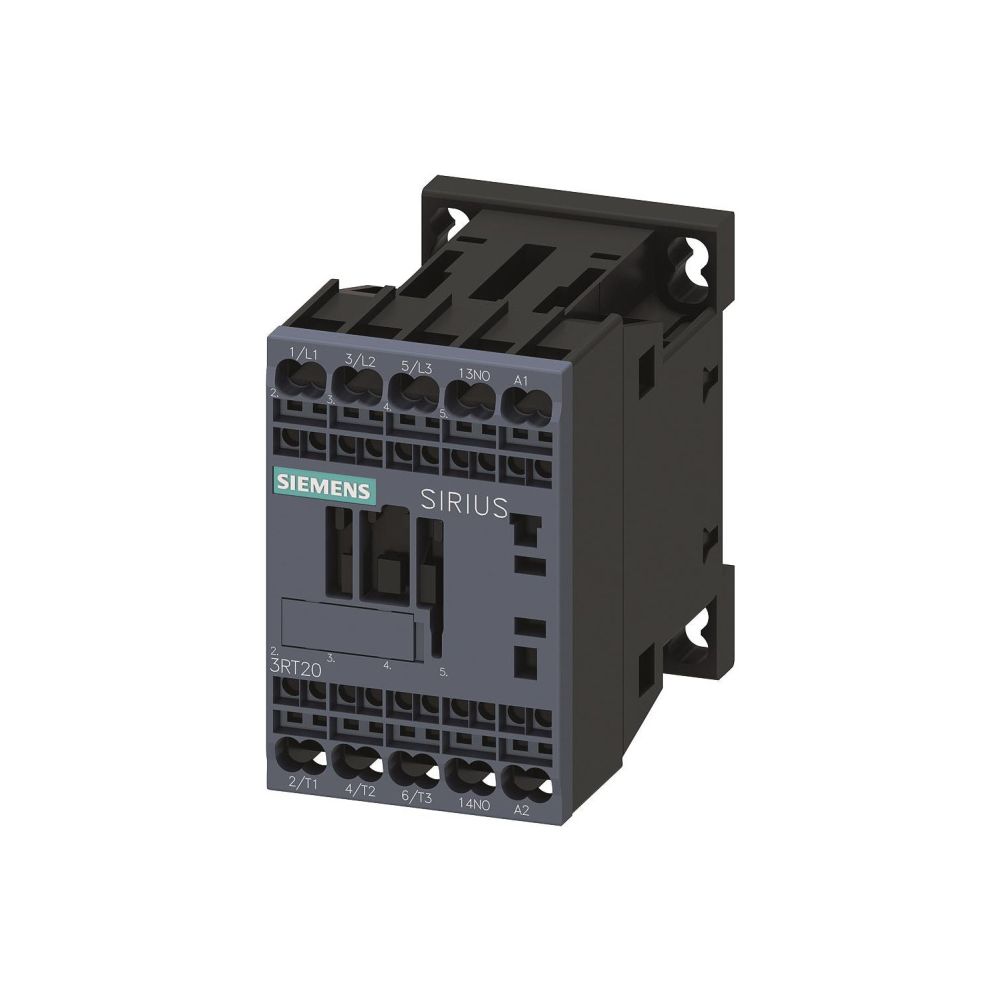

Siemens Schütz 3RT20182AP01 AC-3 7,5kW 400V 1S 230V AC 50/60Hz Federzuganschluss 3p
Das Schütz 3RT20182AP01 von Siemens ist für das Schalten von Motoren und Lasten in industriellen Anwendungen konzipiert. Es bietet eine Bemessungsbetriebsleistung von 7,5 kW bei 400 V und ist für den Reiheneinbau geeignet. Die Betätigung erfolgt über eine Steuerspannung von 230 V AC.
Montage und Anschluss
Das Gerät ist für die Montage auf Tragschienen optimiert und unterstützt den platzsparenden Reiheneinbau. Der Anschluss des Hauptstromkreises erfolgt über Federzugklemmen, was eine schnelle und vibrationssichere Installation ermöglicht.
Technische Daten
- Bemessungsbetriebsleistung AC-3 (400 V): 7,5 kW
- Bemessungsbetriebsstrom AC-3 (400 V): 16 A
- Bemessungsbetriebsstrom AC-1 (400 V): 22 A
- Bemessungssteuerspeisespannung: 230 V AC

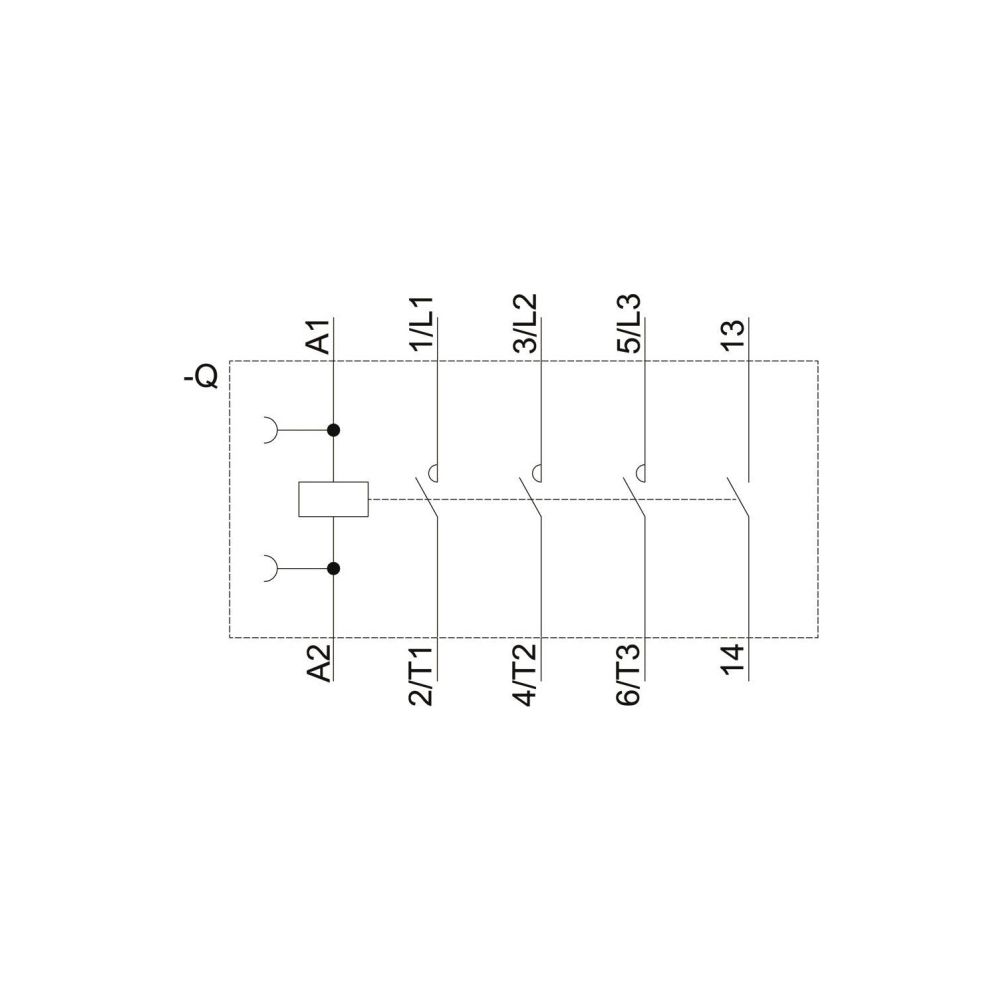

- Hauptkontakte (Schließer): 3
- Hilfskontakte (Schließer): 1
- Betriebsspannung: 690 V

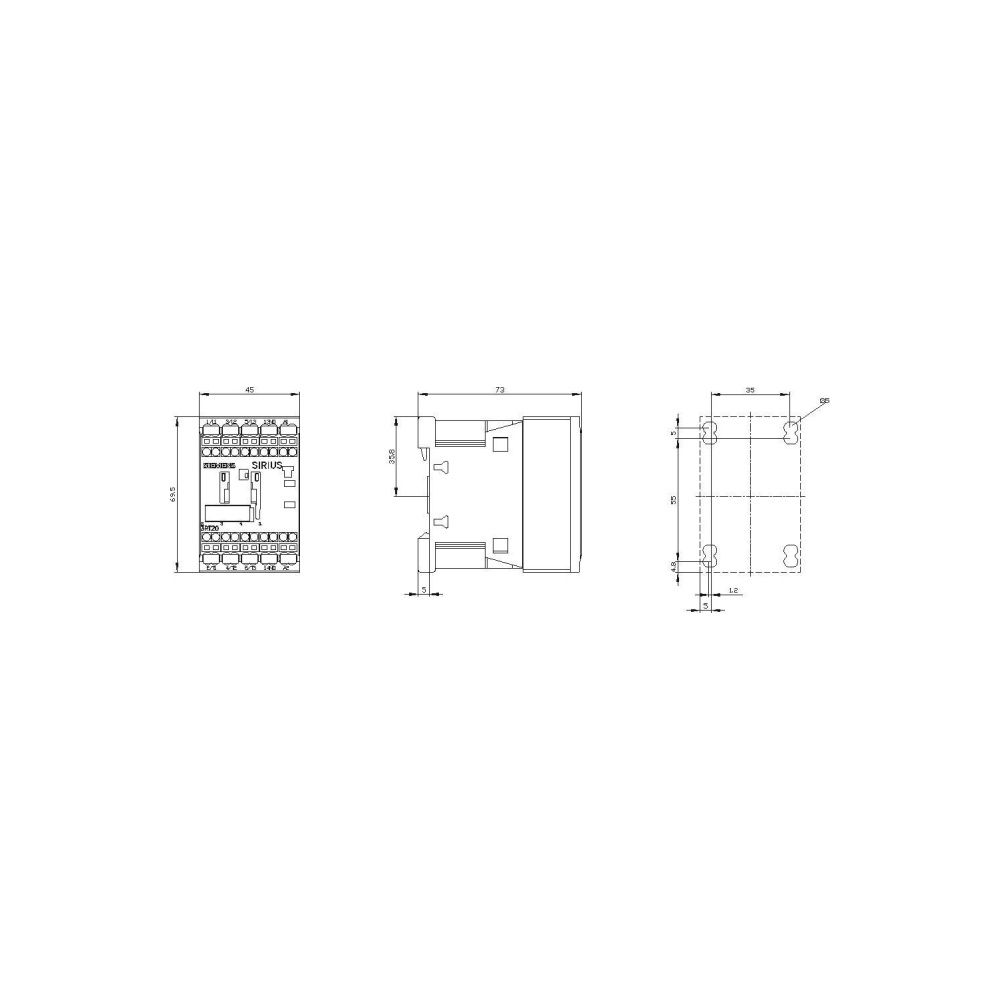

- Breite: 45 mm
- Höhe: 70 mm
- Tiefe: 73 mm
Technische Daten
| Hersteller | Siemens |
| Anschlussart Hauptstromkreis | Federzuganschluss |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Artikelnummer | SIEMENS-3RT20182AP01 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 7,5 |
| Bemessungsbetriebsleistung NEMA | 7,354988 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 22 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 16 |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 11,5 |
| Bemessungssteuerspeisespannung AC 50 Hz | 230 |
| Bemessungssteuerspeisespannung AC 60 Hz | 230 |
| Betriebsspannung AC 50 Hz | 690 |
| Betriebsspannung AC 60 Hz | 690 |
| Breite | 45 |
| EAN-13 | 4011209785557 |
| Geeignet für Reiheneinbau | Ja |
| Gewicht | 0,254 kg |
| Höhe | 70 |
| Spannungsart zur Betätigung | AC |
| Tiefe | 73 |
| WEEE-Nr. | 23691322 |
