Beschreibung

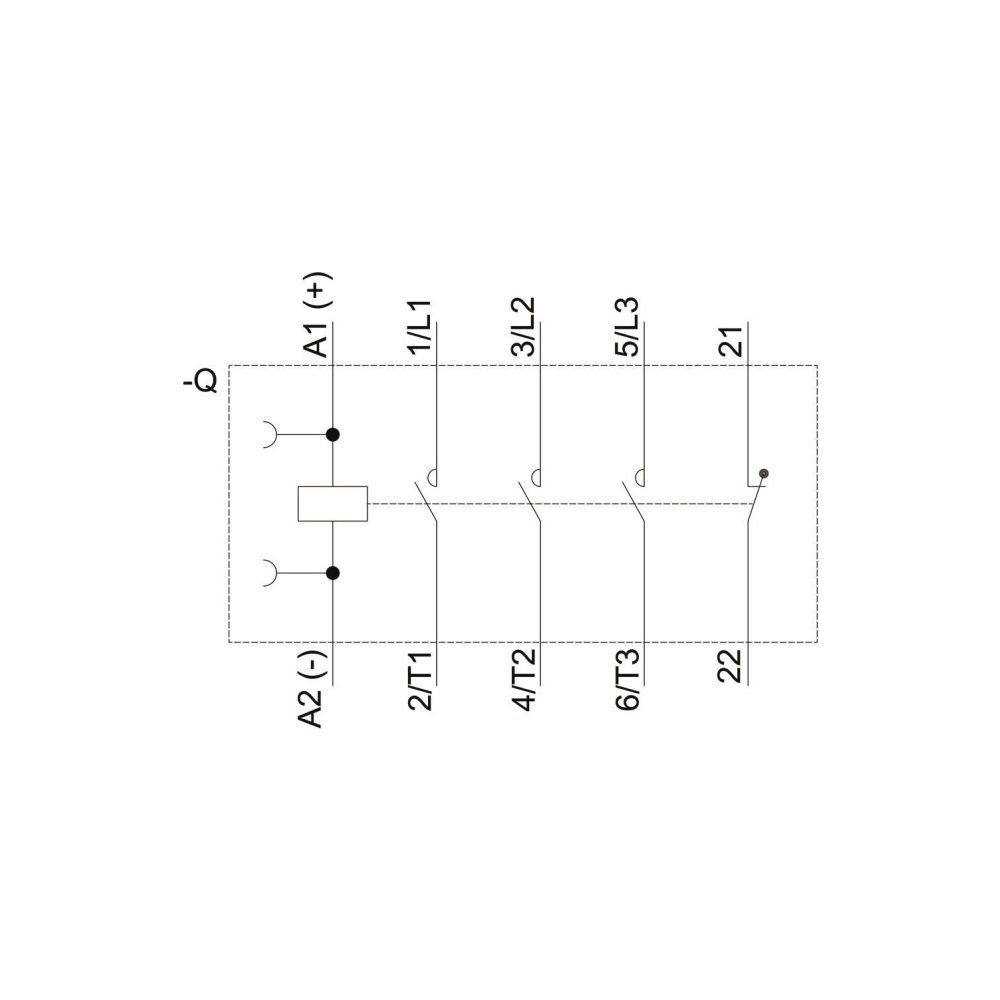

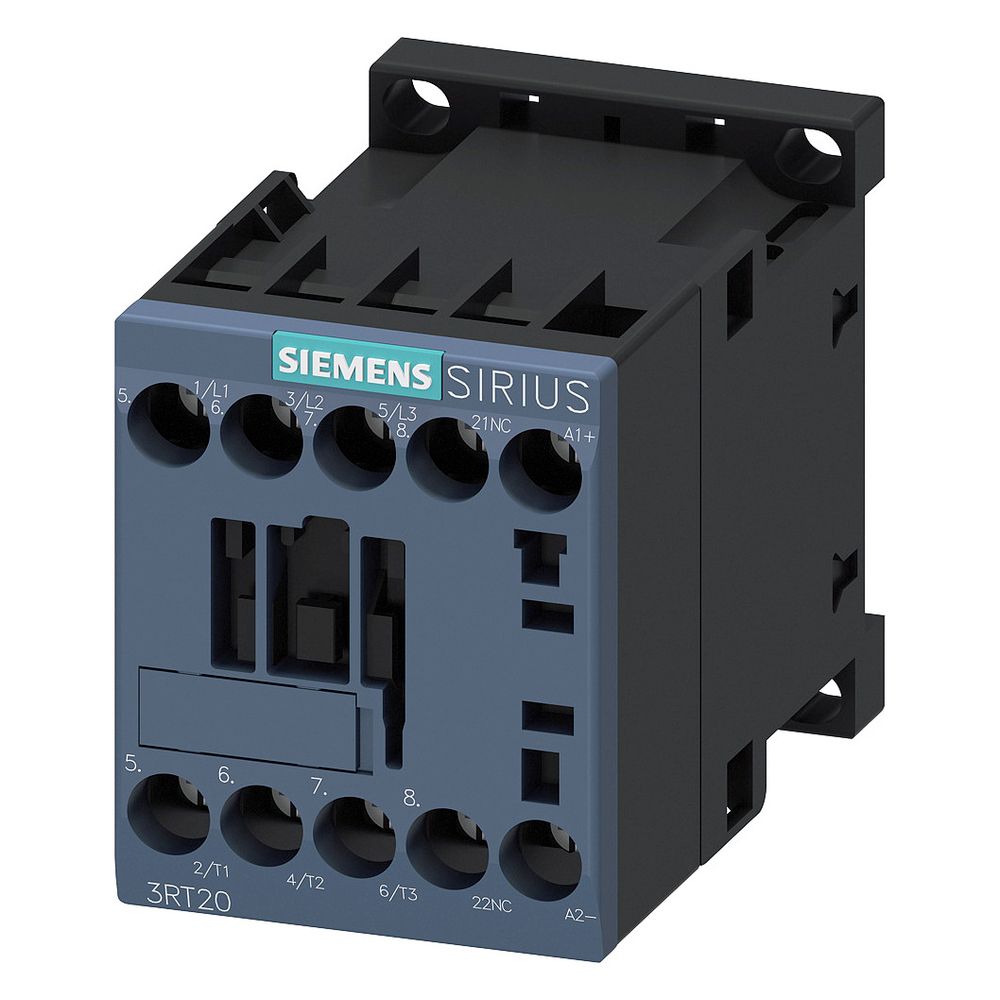

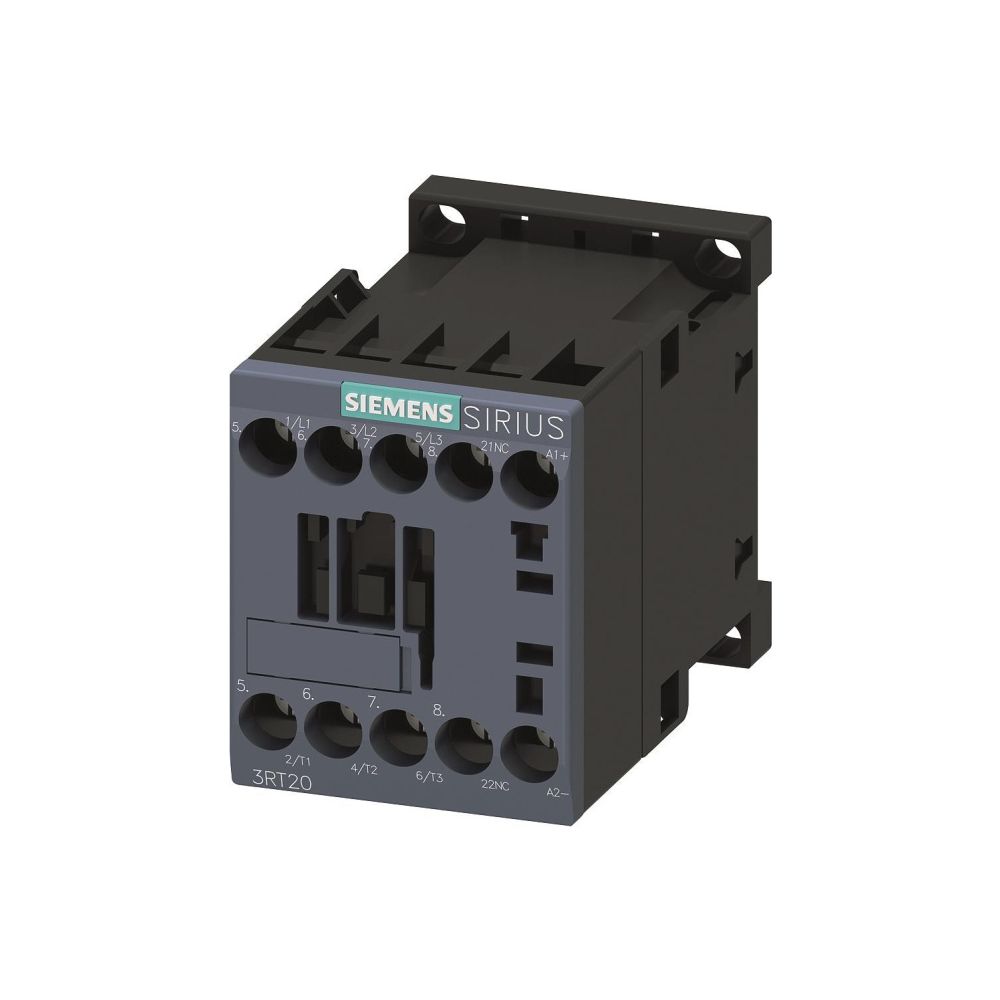

Siemens Schütz 3-polig S00 4kW 24V DC 1 Öffner Schraubanschluss 3RT2016-1BB42
Das 3-polige Schütz 3RT20161BB42 der Baugröße S00 von Siemens ist für eine Bemessungsbetriebsleistung von 4 kW bei 400 V ausgelegt. Es zeichnet sich durch eine hohe Kontaktzuverlässigkeit aus und ist für den Reiheneinbau geeignet. Die Betätigung erfolgt über eine Steuerspeisespannung von 24 V DC.
Montage und Anschluss
Das Gerät ist für den Reiheneinbau konzipiert und verfügt über einen Schraubanschluss für den Hauptstromkreis, was eine sichere Verbindung in Schaltanlagen ermöglicht. Die kompakte Bauweise der Größe S00 unterstützt eine platzsparende Installation.
Technische Daten
- Bemessungsbetriebsleistung bei AC-3, 400 V: 4 kW
- Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 22 A
- Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 9 A
- Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 8,5 A
- Bemessungssteuerspeisespannung DC: 24 V
- Betriebsspannung AC: 690 V
- Anzahl Hilfskontakte als Öffner: 1

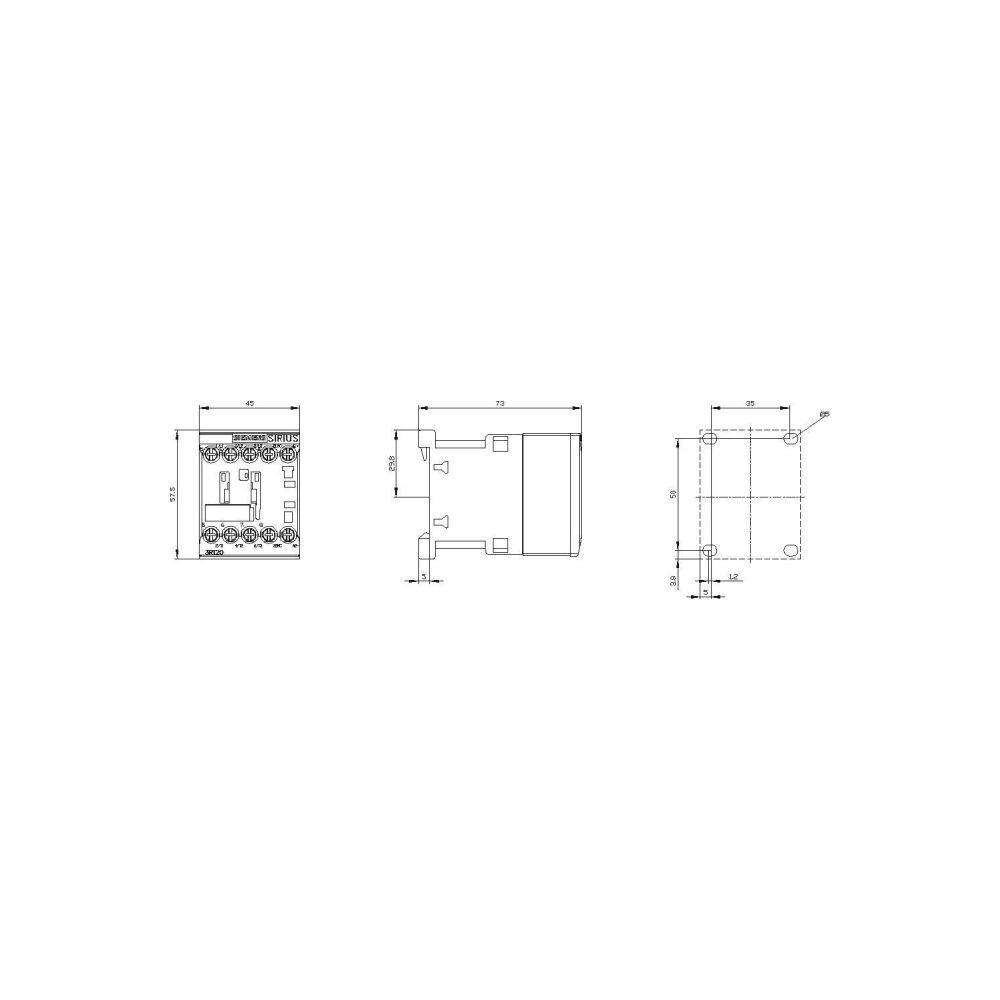

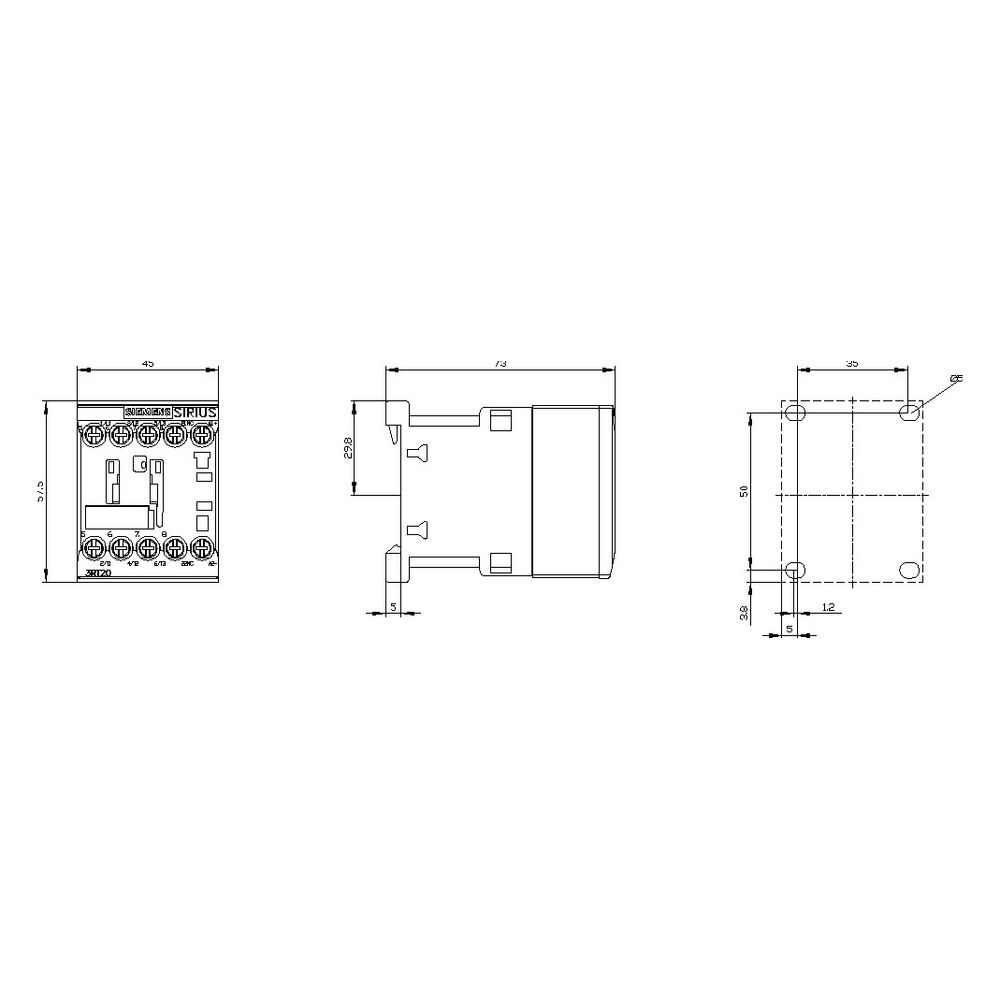

- Breite: 45 mm
- Höhe: 58 mm
- Tiefe: 73 mm
Technische Daten
| Hersteller | Siemens |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Artikelnummer | SIEMENS-3RT20161BB42 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 4 |
| Bemessungsbetriebsleistung NEMA | 3,677494 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 22 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 9 |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 8,5 |
| Bemessungssteuerspeisespannung DC | 24 |
| Betriebsspannung AC 50 Hz | 690 |
| Betriebsspannung AC 60 Hz | 690 |
| Breite | 45 |
| EAN-13 | 4011209784956 |
| Geeignet für Reiheneinbau | Ja |
| Gewicht | 0,292 kg |
| Höhe | 58 |
| Ie bei AC-3, 400V | 9 |
| Ie bie AC-4, 400V | 8,5 |
| Schließer Haupt | 3 |
| Spannungsart zur Betätigung | DC |
| Tiefe | 73 |
| Öffner Hilfskontakte | 1 |
| WEEE-Nr. | 23691322 |
