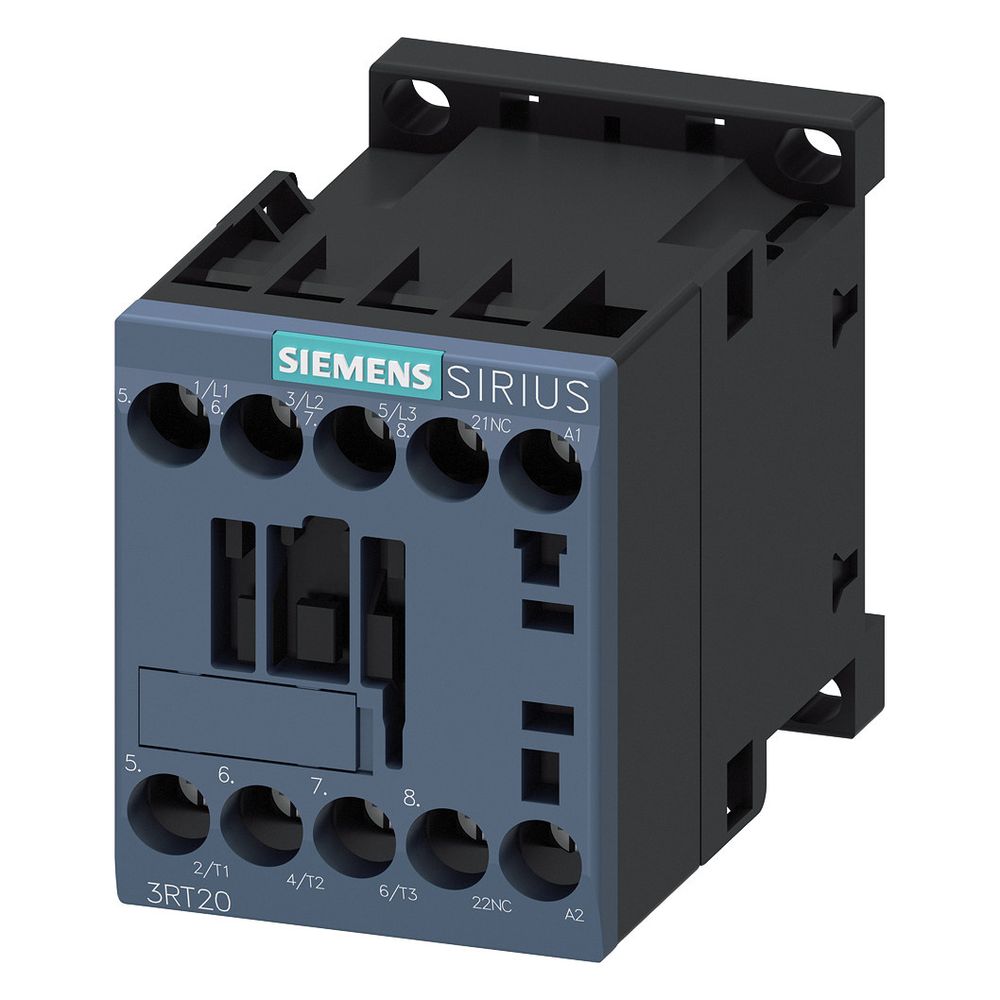

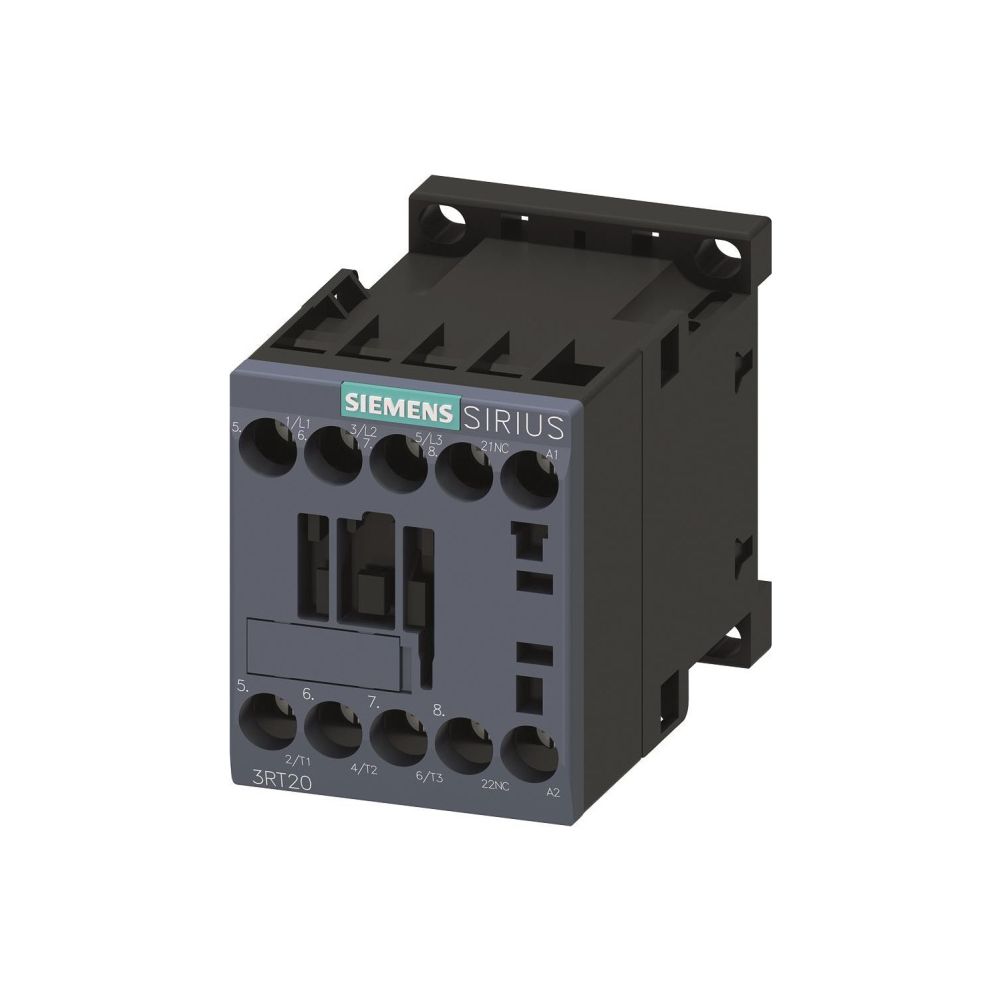

Siemens Schütz 3RT2016-1AP02 4kW 230V AC 3-polig S00 Schraubanschluss 1Ö 45x58x73mm 3RT20161AP02
Das 3-polige Schütz 3RT20161AP02 der Baugröße S00 von Siemens ermöglicht das zuverlässige Schalten von Lasten mit einer Bemessungsbetriebsleistung von 4 kW bei 400 V. Das Gerät ist für den Reiheneinbau konzipiert und verfügt über einen integrierten Hilfskontakt als Öffner. Die Ansteuerung erfolgt über eine Steuerspeisespannung von 230 V AC.
Montage und Anschluss
Das Schütz ist für eine einfache Installation in Schaltanlagen optimiert und unterstützt den Reiheneinbau. Der Anschluss des Hauptstromkreises erfolgt sicher über Schraubanschlüsse, die eine hohe Kontaktzuverlässigkeit im Betrieb ermöglichen.
Technische Daten
- Bemessungsbetriebsleistung AC-3 (400 V): 4 kW
- Bemessungsbetriebsstrom Ie (AC-3, 400 V): 9 A
- Bemessungsbetriebsstrom Ie (AC-1, 400 V): 22 A
- Bemessungsbetriebsstrom Ie (AC-4, 400 V): 8,5 A
- Betriebsspannung: 690 V
- Steuerspeisespannung: 230 V AC
- Hilfskontakte: 1 Öffner

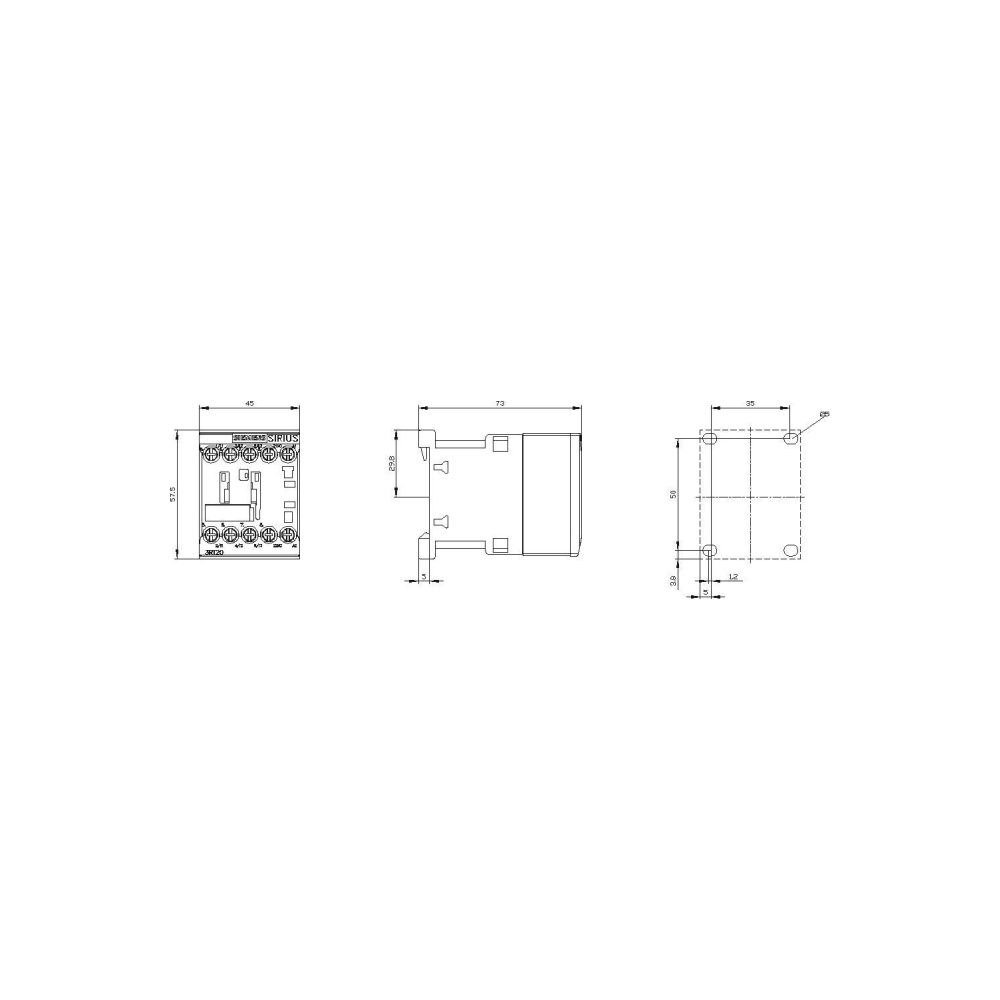

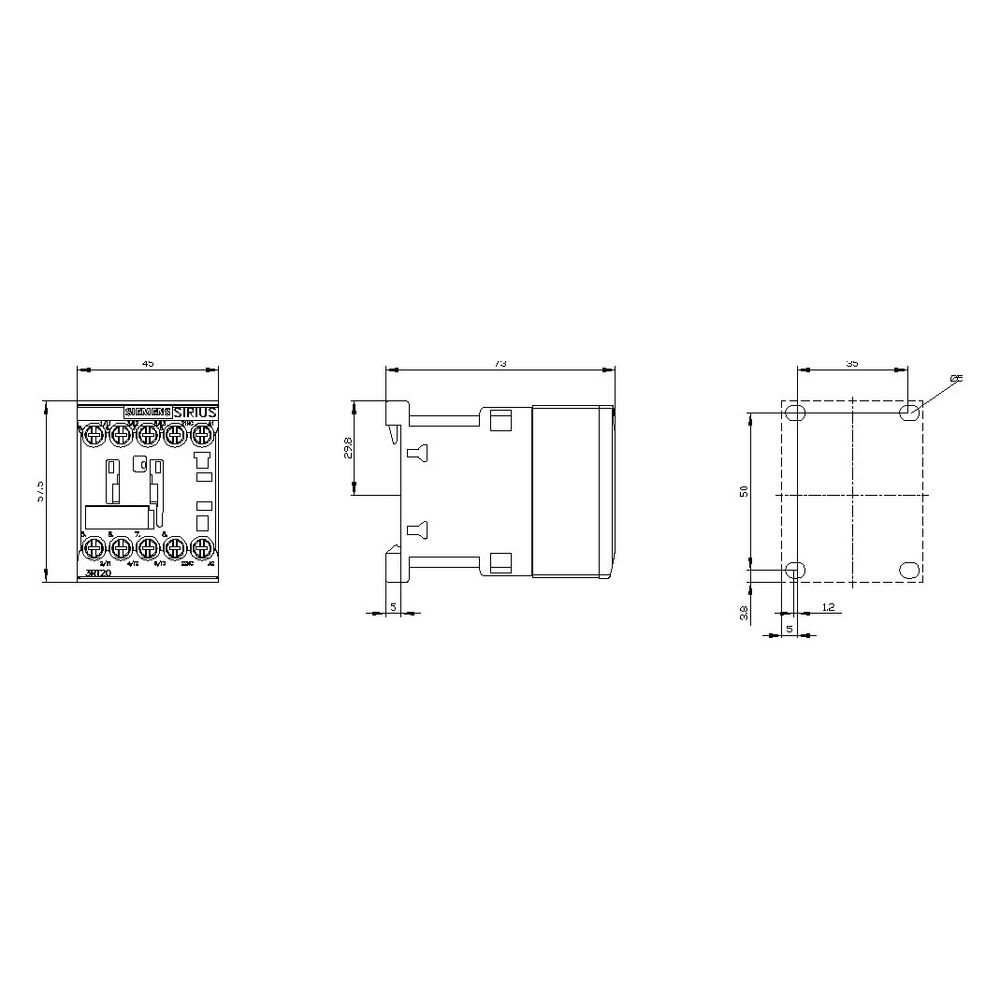

- Breite: 45 mm
- Höhe: 58 mm
- Tiefe: 73 mm
Technische Daten
| Hersteller | Siemens |
| Anschlussart Hauptstromkreis | Schraubanschluss |

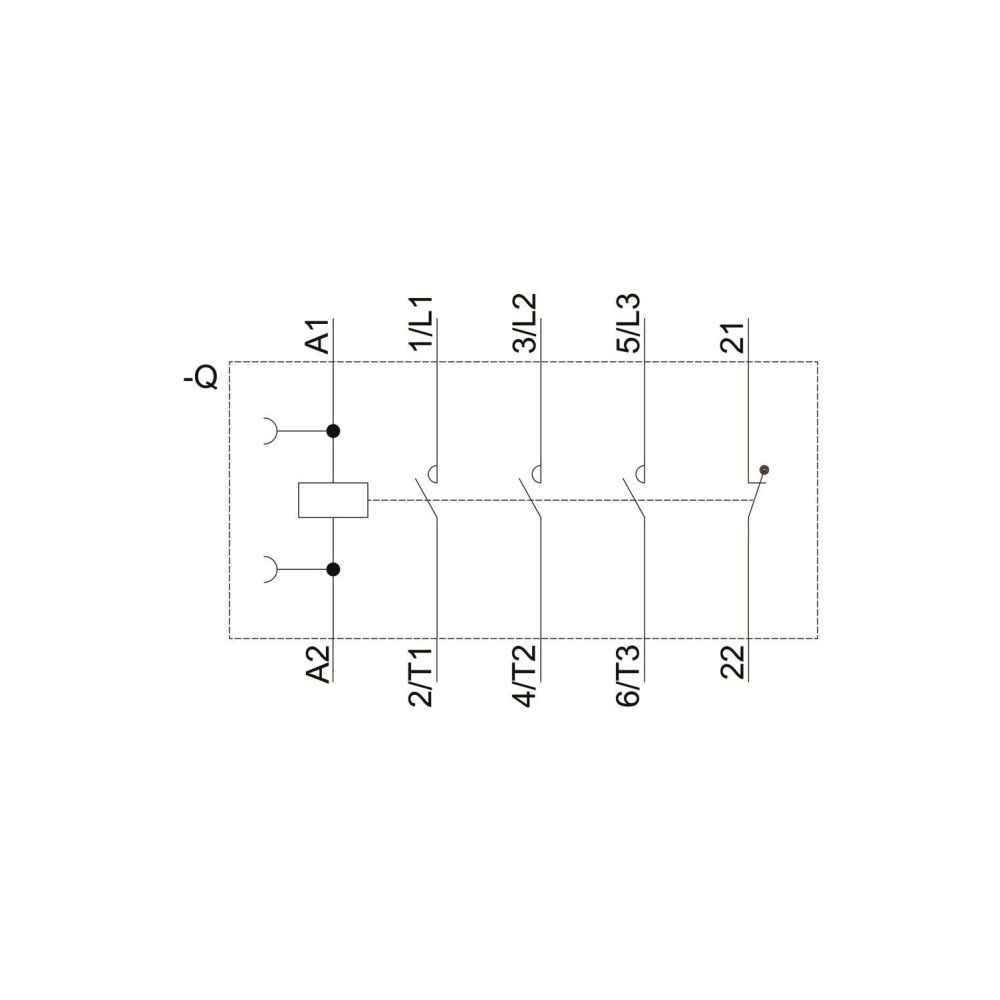

| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Artikelnummer | SIEMENS-3RT20161AP02 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 4 |
| Bemessungsbetriebsleistung NEMA | 3,677494 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 22 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 9 |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 8,5 |
| Bemessungssteuerspeisespannung AC 50 Hz | 230 |
| Bemessungssteuerspeisespannung AC 60 Hz | 230 |
| Betriebsspannung AC 50 Hz | 690 |
| Betriebsspannung AC 60 Hz | 690 |
| Breite | 45 |
| EAN-13 | 4011209784949 |
| Geeignet für Reiheneinbau | Ja |
| Gewicht | 0,232 kg |
| Höhe | 58 |
| Ie bei AC-3, 400V | 9 |
| Ie bie AC-4, 400V | 8,5 |
| Schließer Haupt | 3 |
| Spannung AC 60Hz | 230 |
| Spannungsart zur Betätigung | AC |
| Tiefe | 73 |
| Öffner Hilfskontakte | 1 |
| WEEE-Nr. | DE23691322 |
