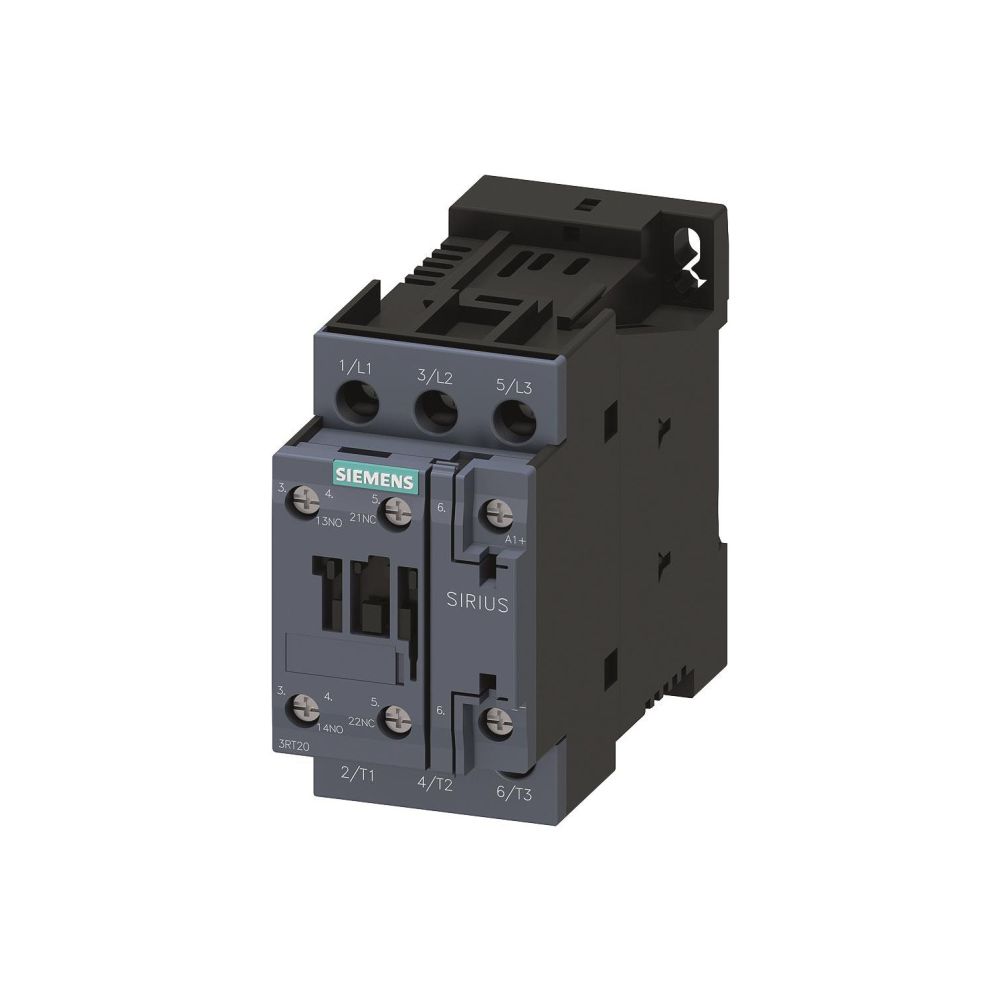

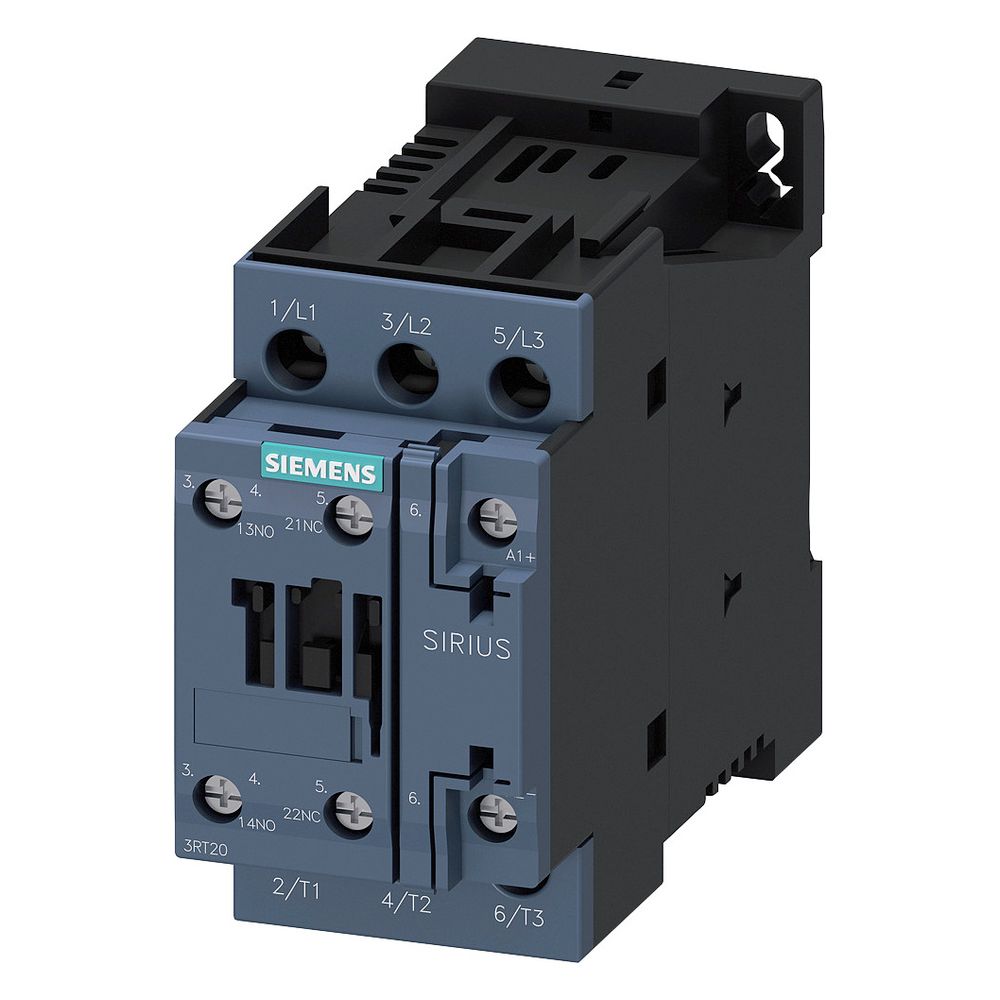

Siemens Schütz 3RT2025-1BB40 3-polig 7,5kW 24V DC Baugröße S0 mit Schraubanschluss 85x45x107mm
Das Siemens Schütz 3RT20251BB40 ist ein 3-poliges Schaltgerät der Baugröße S0, das für eine Bemessungsbetriebsleistung von 7,5 kW bei 400 V ausgelegt ist. Es zeichnet sich durch eine Steuerspeisespannung von 24 V DC aus und ist für den Reiheneinbau in Schaltanlagen optimiert. Der Anschluss des Hauptstromkreises erfolgt über einen robusten Schraubanschluss.
Montage und Anwendung
Das Gerät ist für anspruchsvolle Schaltaufgaben in Leistungsstromkreisen konzipiert. Durch die kompakte Bauweise ermöglicht es eine platzsparende Anordnung. Die Betätigung erfolgt zuverlässig über eine Gleichspannung, wobei das Schütz für den Einsatz in AC-3- und AC-4-Anwendungen ausgelegt ist.
Technische Daten
- Bemessungsbetriebsleistung AC-3, 400 V: 7,5 kW
- Bemessungsbetriebsstrom AC-1, 400 V: 40 A
- Bemessungsbetriebsstrom AC-3, 400 V: 17 A
- Bemessungsbetriebsstrom AC-4, 400 V: 15,5 A
- Bemessungssteuerspeisespannung DC: 24 V

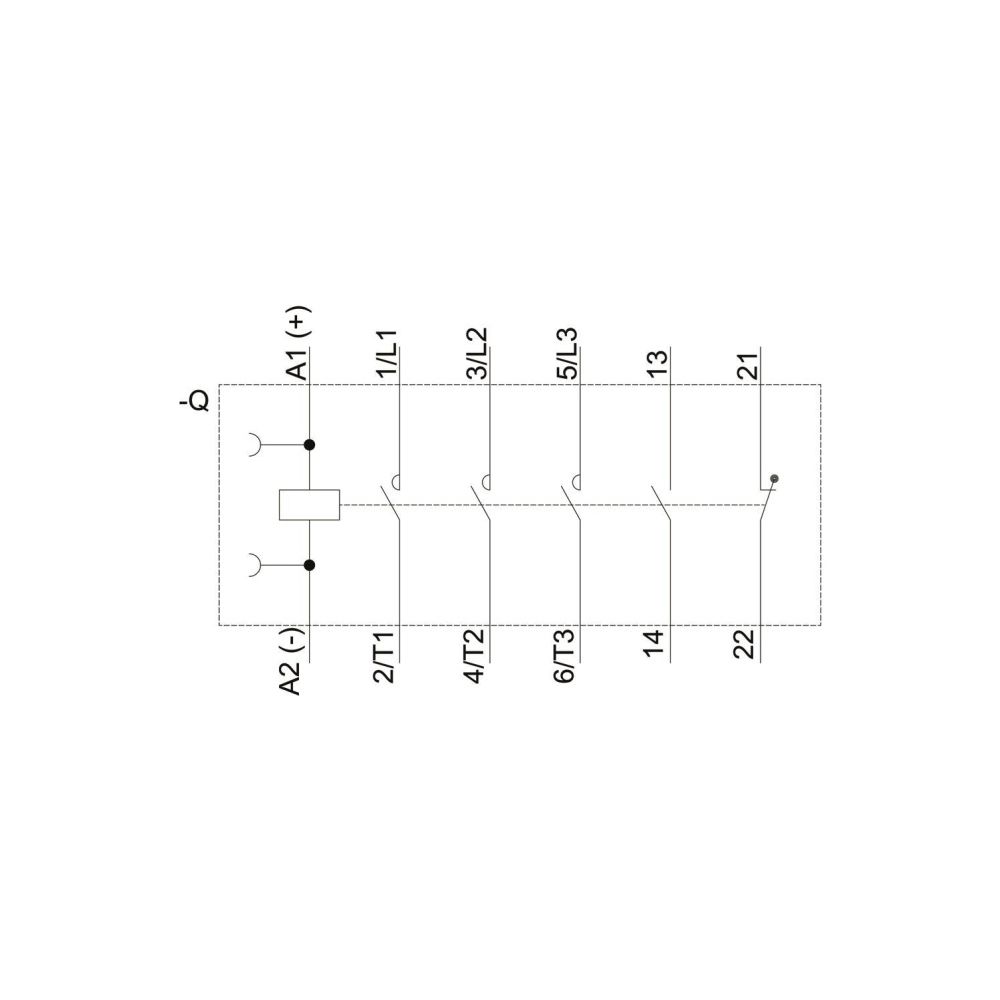

- Hilfskontakte: 1 Schließer, 1 Öffner
- Hauptkontakte: 3 Schließer
- Anschlussart: Schraubanschluss
- Betriebsspannung: 690 V

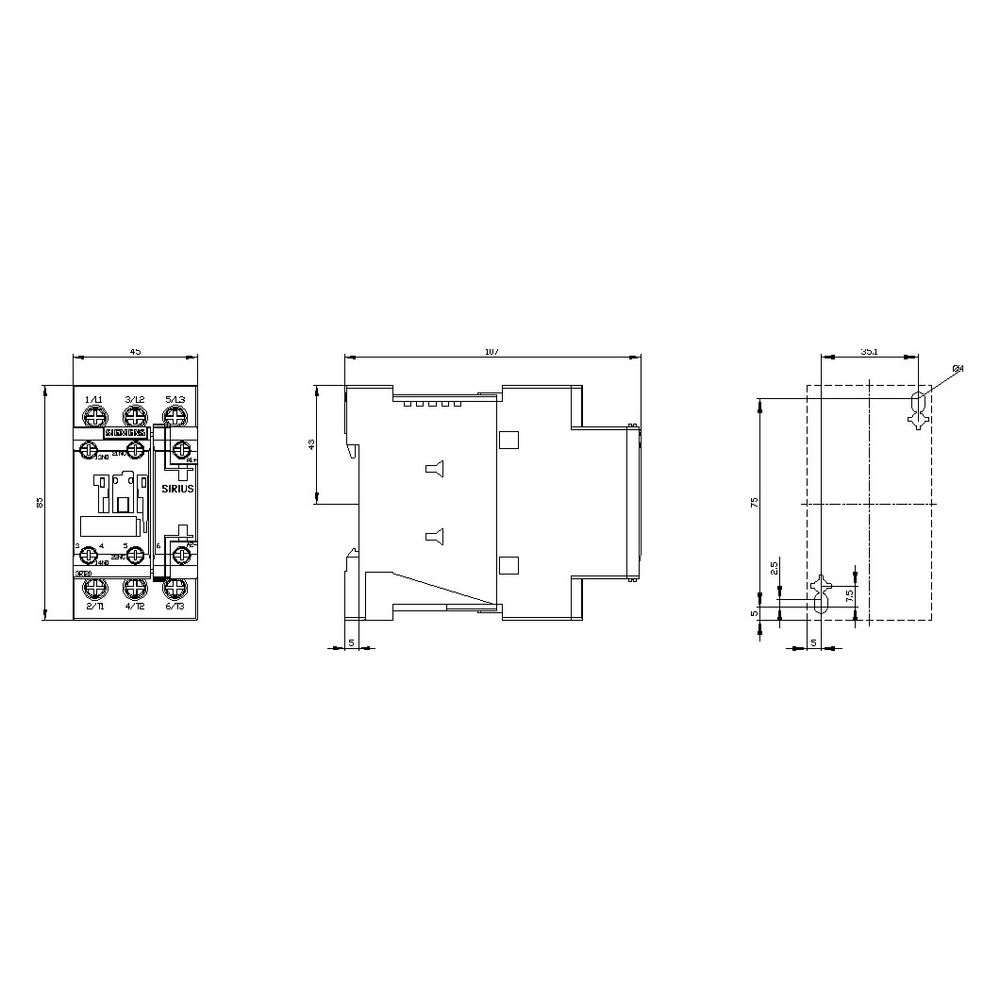

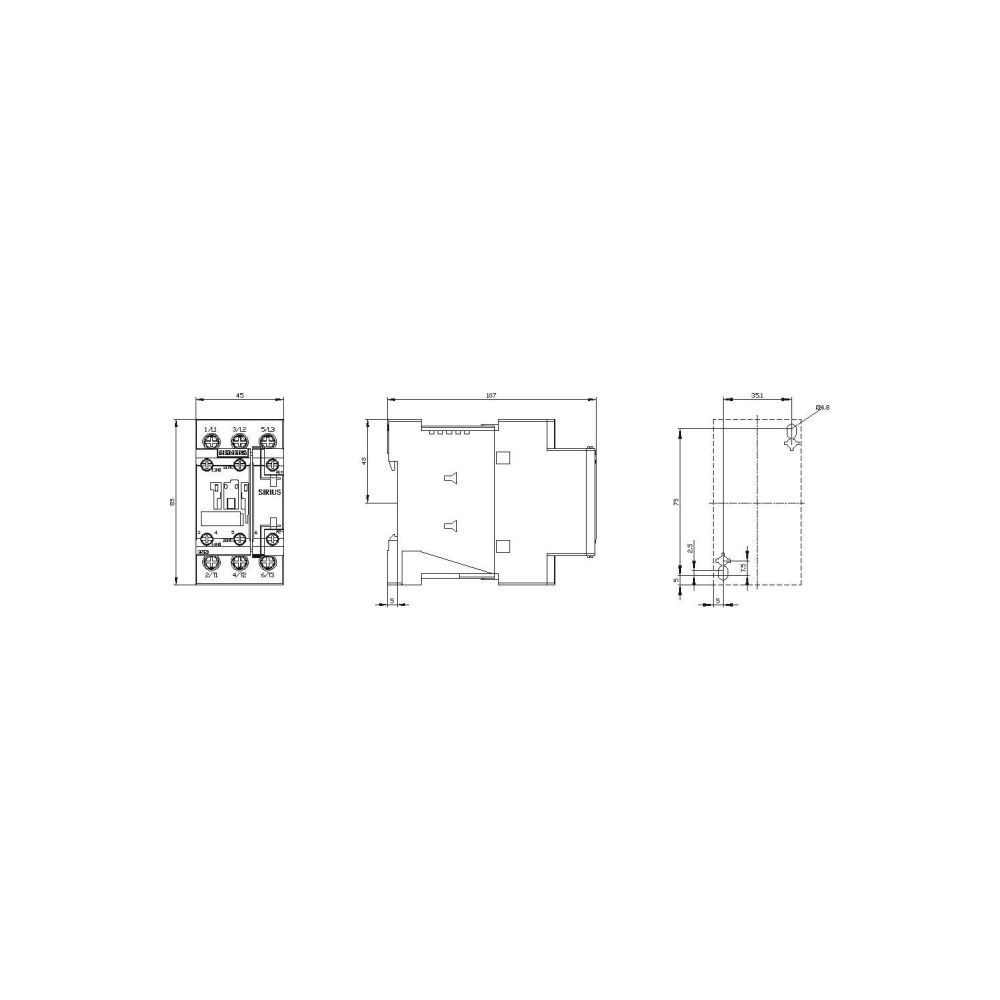

- Abmessungen (BxHxT): 45 mm x 85 mm x 107 mm
Technische Daten
| Hersteller | Siemens |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Artikelnummer | SIEMENS-3RT20251BB40 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 7,5 |
| Bemessungsbetriebsleistung NEMA | 7,354988 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 40 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 17 |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 15,5 |
| Bemessungssteuerspeisespannung DC | 24 |
| Betriebsspannung AC 50 Hz | 690 |
| Betriebsspannung AC 60 Hz | 690 |
| Breite | 45 |
| EAN-13 | 4011209832459 |
| Geeignet für Reiheneinbau | Ja |
| Gewicht | 0,603 kg |
| Höhe | 85 |
| Ie bei AC-3, 400V | 17 |
| Ie bie AC-4, 400V | 15,5 |
| Schließer Haupt | 3 |
| Schließer Hilfskontakte | 1 |
| Spannungsart zur Betätigung | DC |
| Tiefe | 107 |
| Öffner Hilfskontakte | 1 |
| WEEE-Nr. | 23691322 |
