Beschreibung

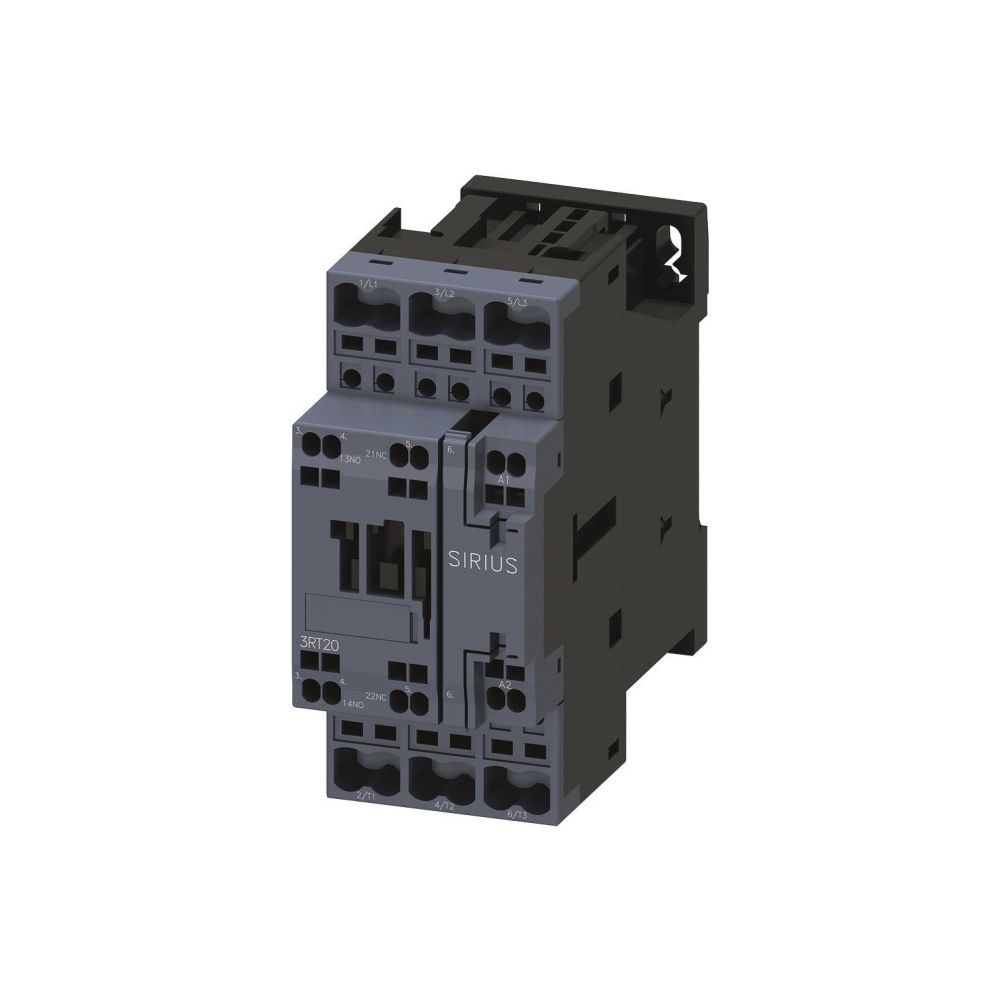

Siemens Schütz 3RT20282AP00 18,5kW 230V AC 1S+1Ö Federzuganschluss 102x45x97mm

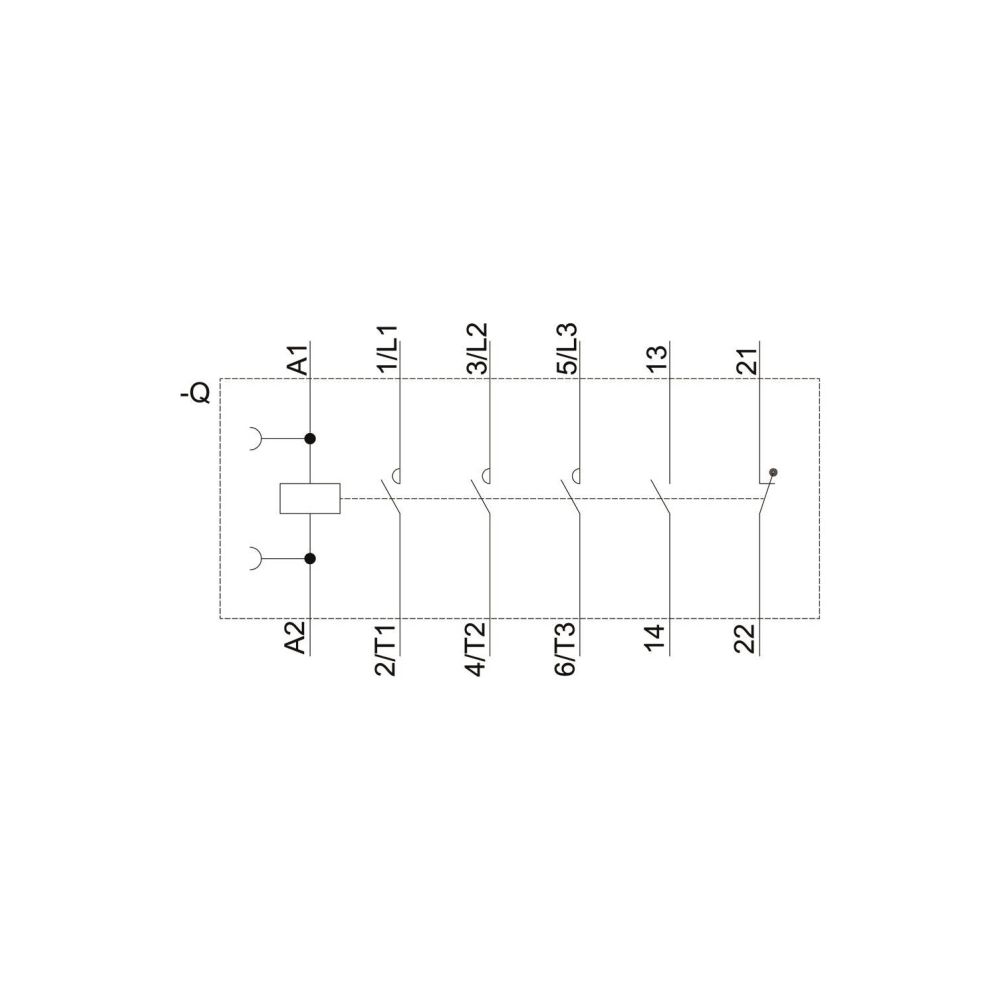

Das Schütz 3RT20282AP00 von Siemens ist für das Schalten von Lasten in industriellen Anwendungen konzipiert und bietet eine Bemessungsbetriebsleistung von 18,5 kW bei 400 V. Das Gerät der Baugröße S0 verfügt über drei Hauptkontakte sowie jeweils einen Hilfskontakt als Schließer und Öffner. Die Betätigung erfolgt über eine Steuerspeisespannung von 230 V AC.
Montage und Anschluss
Das Schütz ist für den Reiheneinbau optimiert und ermöglicht eine effiziente Installation in Schaltschränken. Der Anschluss des Hauptstromkreises erfolgt über Federzugklemmen, was eine schnelle und vibrationssichere Verdrahtung unterstützt.
Technische Daten
- Bemessungsbetriebsleistung AC-3 (400 V): 18,5 kW
- Bemessungsbetriebsstrom AC-3 (400 V): 38 A
- Bemessungsbetriebsstrom AC-1 (400 V): 50 A
- Bemessungsbetriebsstrom AC-4 (400 V): 22 A
- Betriebsspannung: 690 V
- Steuerspeisespannung: 230 V AC
- Hilfskontakte: 1 Schließer, 1 Öffner

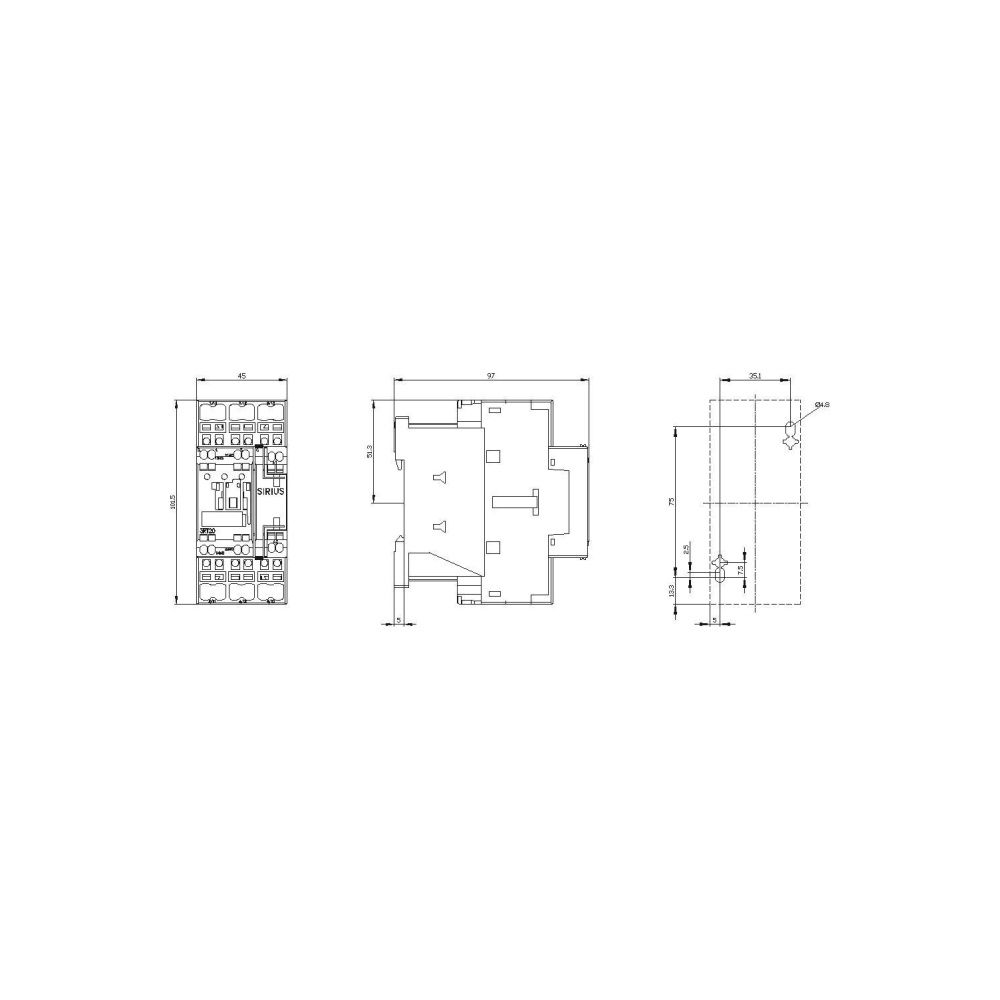

- Breite: 45 mm
- Höhe: 102 mm
- Tiefe: 97 mm
Technische Daten
| Hersteller | Siemens |
| Anschlussart Hauptstromkreis | Federzuganschluss |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Artikelnummer | SIEMENS-3RT20282AP00 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 18,5 |
| Bemessungsbetriebsleistung NEMA | 18,38747 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 50 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 38 |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 22 |
| Bemessungssteuerspeisespannung AC 50 Hz | 230 |
| Betriebsspannung AC 50 Hz | 690 |
| Betriebsspannung AC 60 Hz | 690 |
| Breite | 45 |
| EAN-13 | 4011209833852 |
| Geeignet für Reiheneinbau | Ja |
| Gewicht | 0,46 kg |
| Höhe | 102 |
| Spannungsart zur Betätigung | AC |
| Tiefe | 97 |
| WEEE-Nr. | 23691322 |
