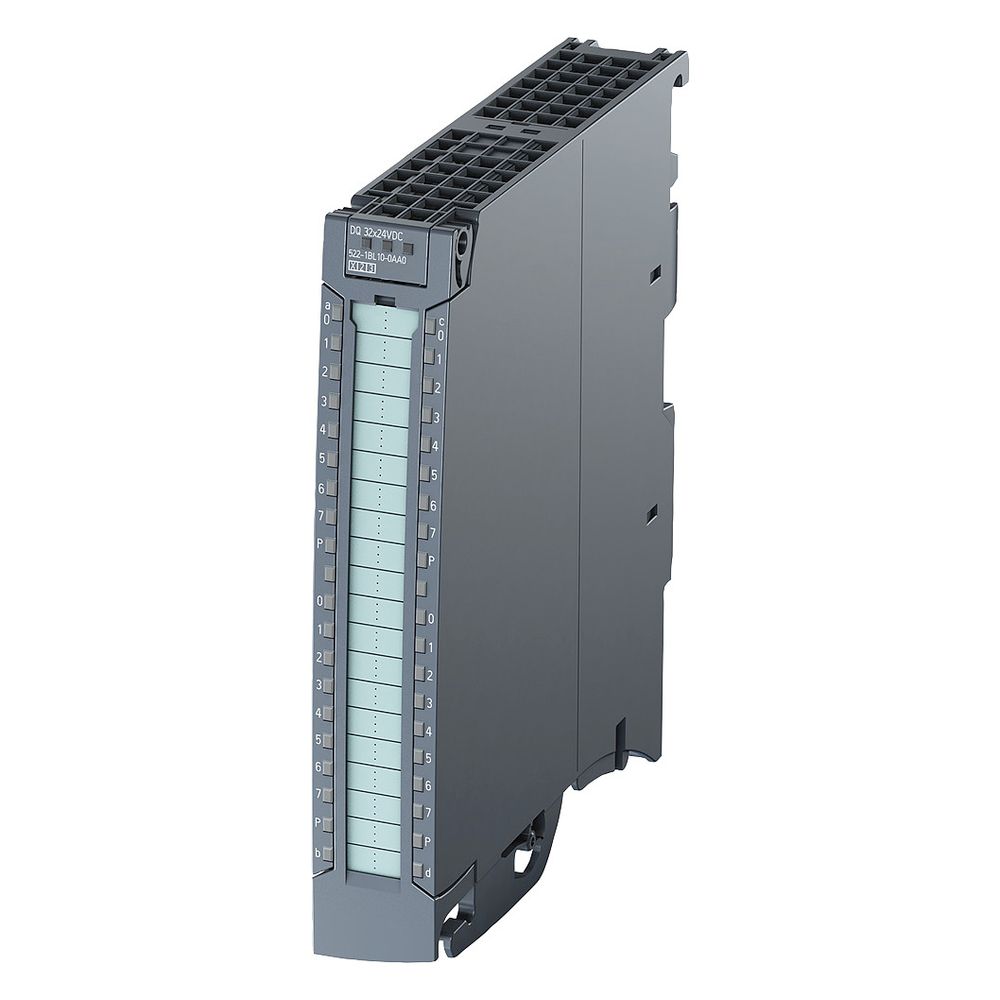

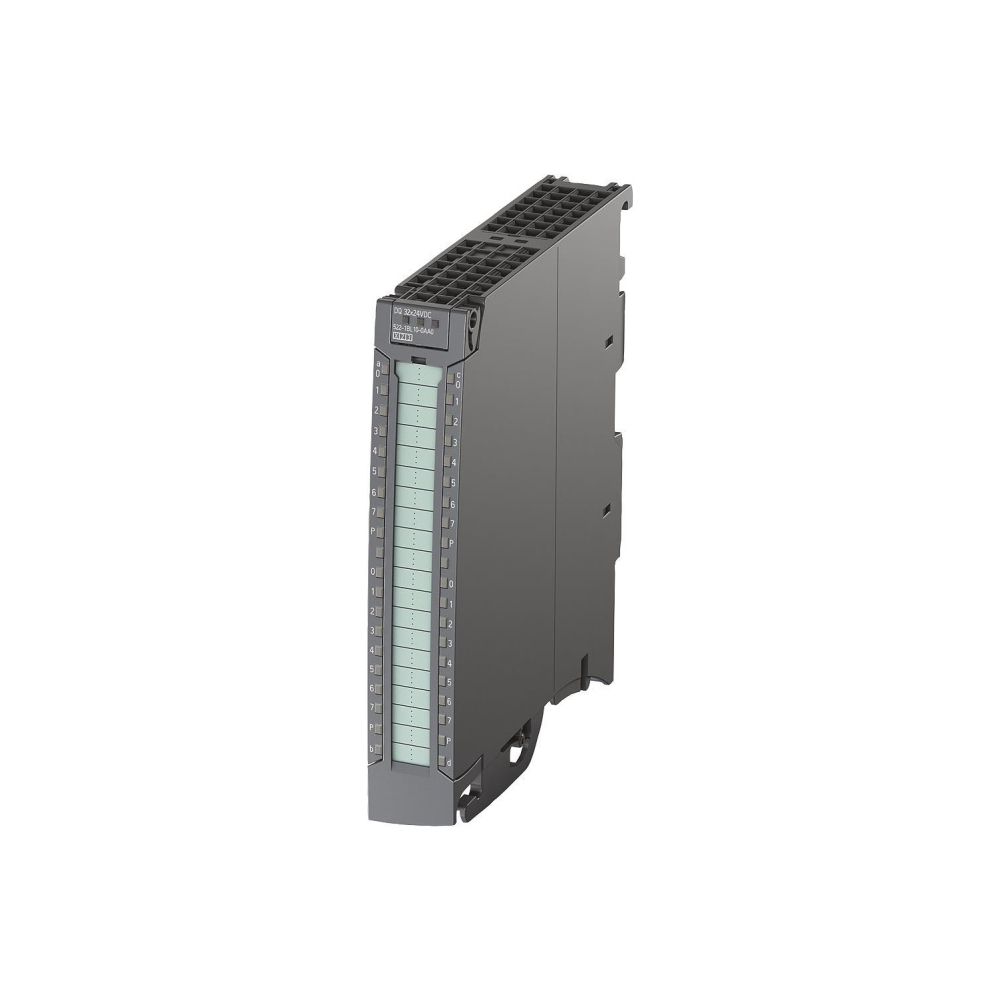

Siemens SIMATIC S7-1500 Digitalausgabemodul DQ 32xDC 24V 0,5A HF 32 Kanäle 147x35x129mm 6ES7522-1BL01-0AB0
Das Digitalausgabemodul DQ 32xDC24V 0,5A der Serie SIMATIC S7-1500 von Siemens stellt 32 digitale Transistorausgänge für das Peripheriesystem ET 200MP bereit. Die Baugruppe ermöglicht eine präzise Steuerung von Aktoren mit Einzelkanaldiagnose sowie Ersatzwertfunktion und unterstützt das sicherheitsgerichtete Abschalten von Lastgruppen bis zu SIL2 gemäß EN IEC 62061:2021 sowie Category 3 / PL d gemäß EN ISO 13849-1:2015. Das Modul zeichnet sich durch hohe Flexibilität bei der Konfiguration und kurze Reaktionszeiten aus.
Funktionsweise

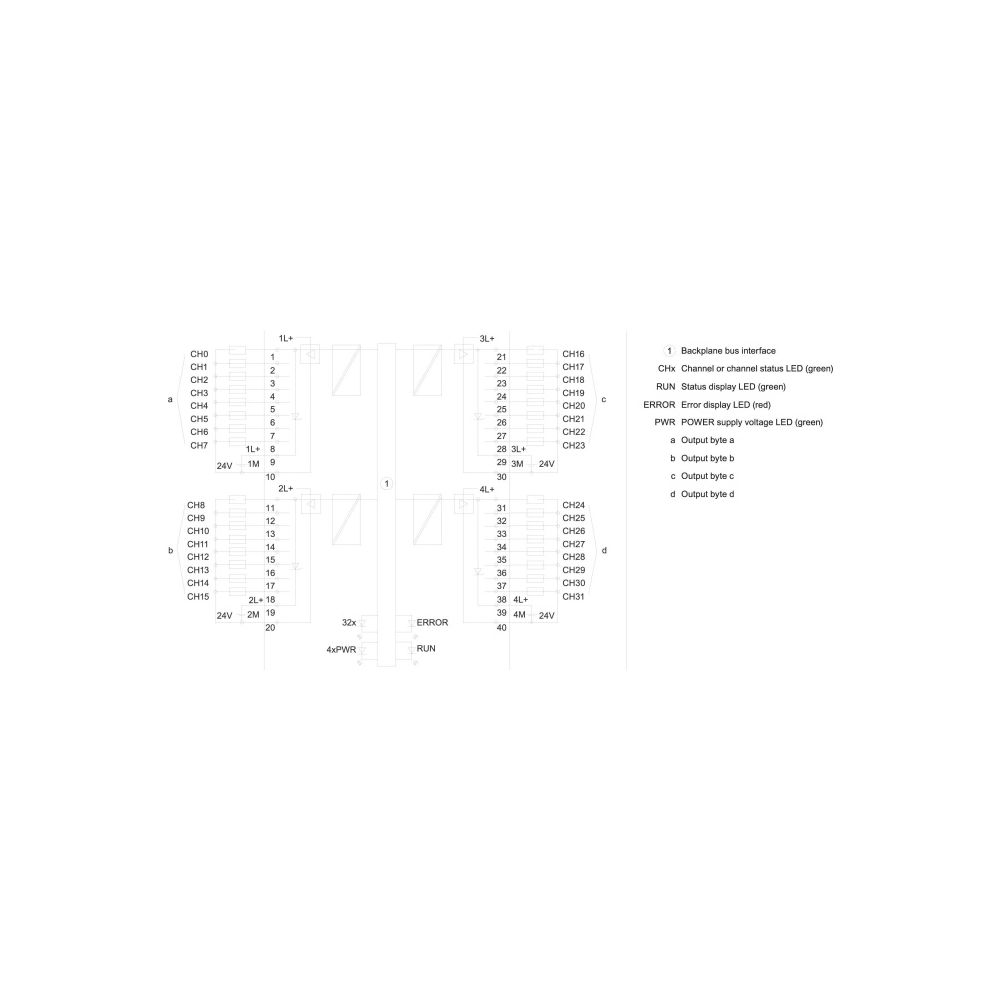

Die Baugruppe verfügt über 32 Kanäle, die in Gruppen zu je 8 Ausgängen organisiert sind, wobei pro Gruppe ein Strom von 4 A zulässig ist. Zur Überwachung der angeschlossenen Aktoren ist ein Schaltspielzähler integriert. Das Modul ist redundant einsetzbar und bietet einen integrierten Kurzschlussschutz für die Ausgänge. Die Parametrierung und Diagnosefunktionen erlauben eine exakte Anpassung an die jeweiligen Anforderungen der Automatisierungslösung.
Technische Daten
- Anzahl digitale Ausgänge: 32
- Ausgangsstrom: 0,5 A
- Versorgungsspannung DC: 19,2 - 28,8 V
- Zulässige Spannung am Ausgang: 0 - 28,8 V
- Verzögerungszeit bei Signalwechsel: 0,1 - 0,5 ms

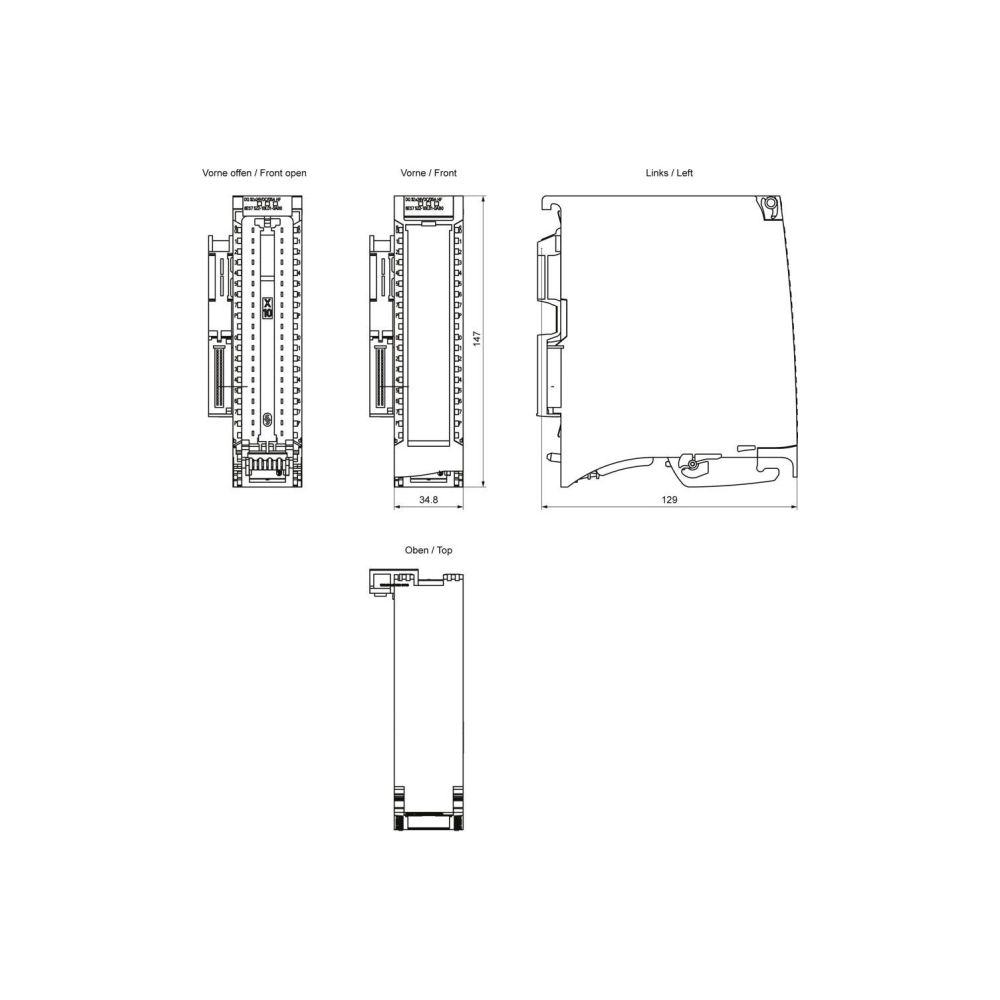

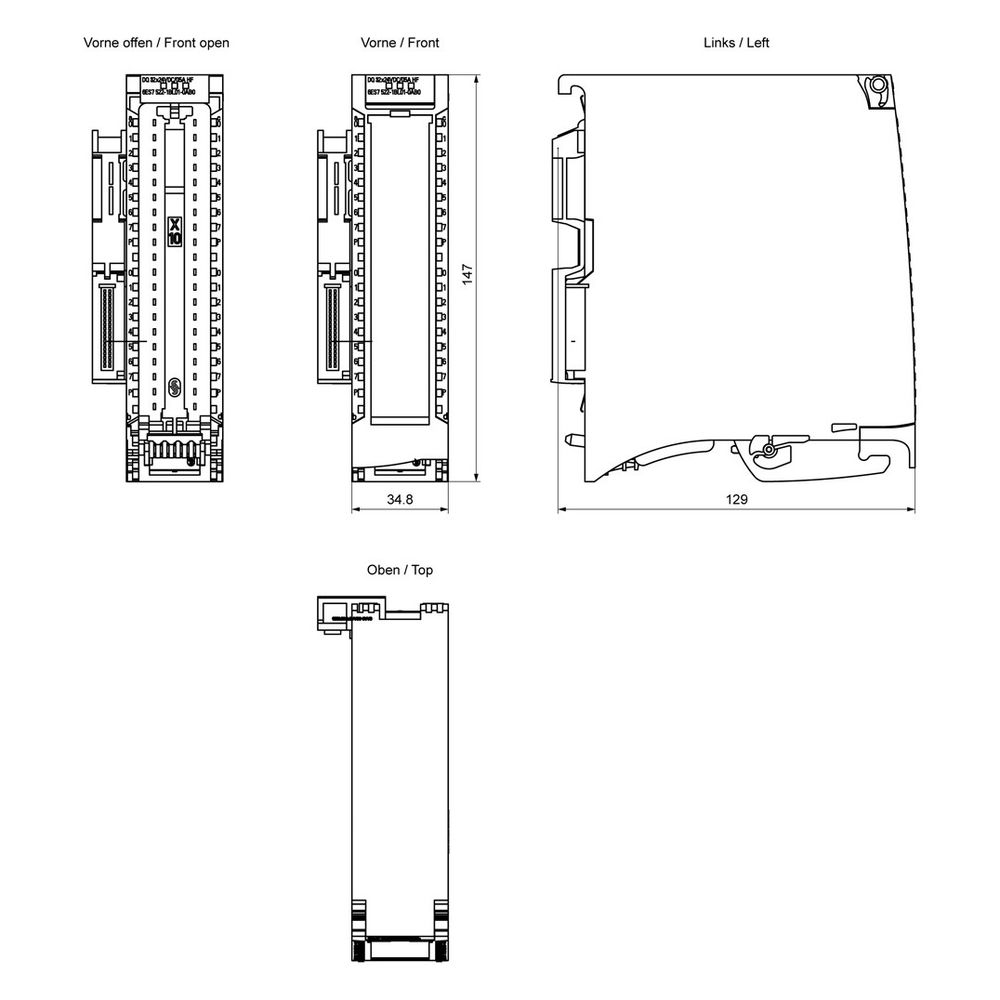

- Breite: 35 mm
- Höhe: 147 mm
- Tiefe: 129 mm
Technische Daten
| Hersteller | Siemens |
| Anzahl der digitalen Ausgänge | 32 |
| Anzahl der digitalen Eingänge | 0 |
| Art der Ausgangsspannung | DC |
| Art des Digitalausgangs | Transistor |
| Artikelnummer | SIEMENS-6ES75221BL010AB0 |
| Ausgangsstrom | 0,5 |
| Ausgänge | 32 |
| Breite | 35 |
| Digitale Ausgänge konfigurierbar | Ja |
| EAN-13 | 4047623405924 |
| Eingänge | 0 |
| Geeignet für Sicherheitsfunktionen | Nein |
| Gewicht | 0,319 kg |
| Höhe | 147 |
| Kurzschlussschutz, Ausgänge vorhanden | Ja |
| Redundanzfähigkeit | Ja |
| Spannungsart der Versorgungsspannung | DC |
| Tiefe | 129 |
| Versorgungsspannung DC | 19,2 - 28,8 |
| Verzögerungszeit bei Signalwechsel | 0,099999999 - 0,499999999 |
| Zugehöriges Betriebsmittel (Ex ia) | Nein |
| Zugehöriges Betriebsmittel (Ex ib) | Nein |
| Zulässige Spannung am Ausgang | 0 - 28,8 |
| WEEE-Nr. | 23691322 |
