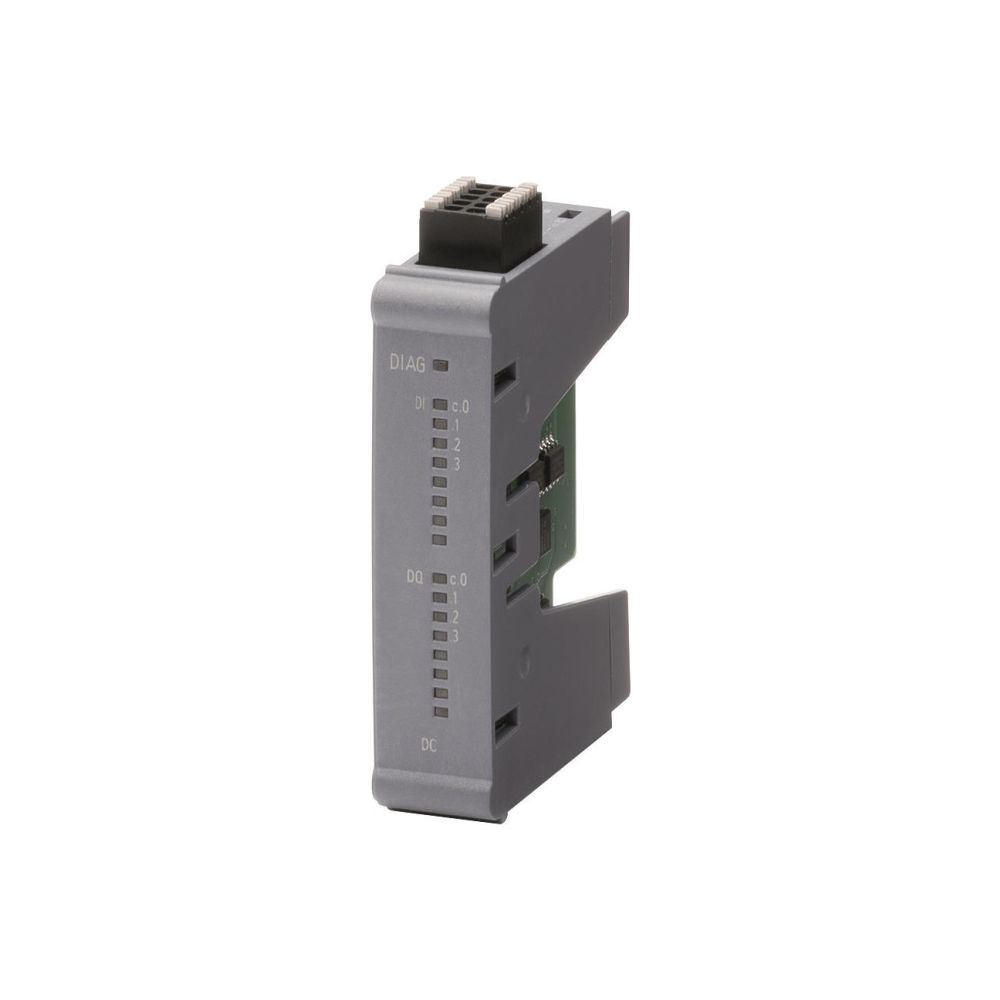

Siemens SIMATIC SB 1223 Signalboard 4x 5VDC Eingang 4x 5VDC Ausgang 15x62x63mm 6ES7223-7AF50-0XB0

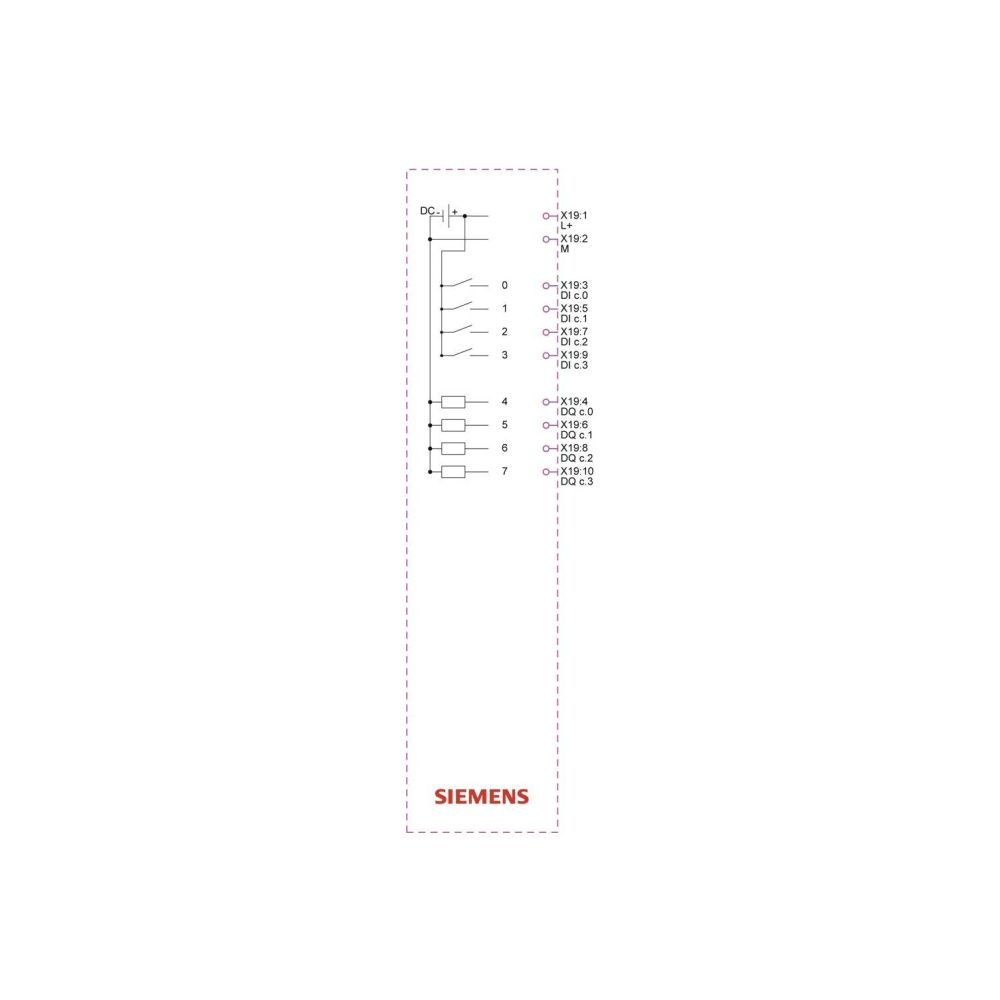

Das Signalboard SB 1223 aus der Reihe SIMATIC S7-1200 von Siemens erweitert die Steuerung um vier digitale Eingänge sowie vier digitale Ausgänge. Die Komponente ist für den Betrieb mit einer Gleichspannung von 4,25 bis 6 V ausgelegt und ermöglicht eine flexible Konfiguration der Ein- und Ausgänge für spezifische Automatisierungsaufgaben.
Montage und Anwendung
Das kompakte Modul mit einer Breite von 15 mm lässt sich direkt in die Steuerungseinheit integrieren. Die digitalen Ein- und Ausgänge unterstützen eine variable Verzögerungszeit bei Signalwechseln von 0,0001 bis 20 ms. Das Gerät ist nicht für Sicherheitsfunktionen oder explosionsgefährdete Bereiche vorgesehen und verfügt über keinen integrierten Kurzschlussschutz an den Ausgängen.
Technische Daten
- Anzahl digitale Eingänge: 4
- Anzahl digitale Ausgänge: 4
- Versorgungsspannung: 4,25 - 6 V DC
- Eingangsstrom bei Signal 1: 15 mA
- Ausgangsstrom: 0,1 A
- Zulässige Spannung am Eingang: 0 - 6 V
- Zulässige Spannung am Ausgang: 0 - 6 V
- Verzögerungszeit bei Signalwechsel: 0,0001 - 20 ms

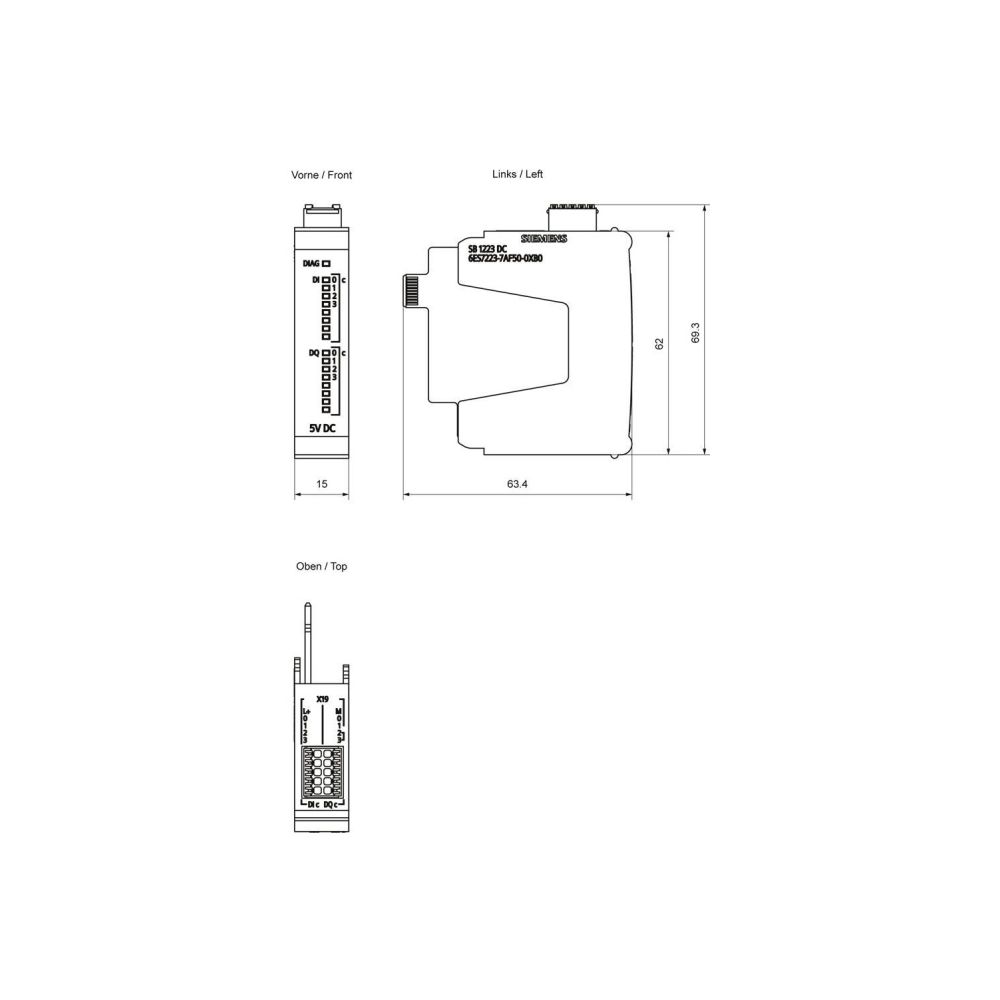

- Breite: 15 mm
- Höhe: 62 mm
Technische Daten
| Hersteller | Siemens |
| Anzahl der digitalen Ausgänge | 4 |
| Anzahl der digitalen Eingänge | 4 |
| Art der Ausgangsspannung | DC |
| Art der Eingangsspannung | DC |
| Artikelnummer | SIEMENS-6ES72237AF500XB0 |
| Ausgangsstrom | 0,1 |
| Breite | 15 |
| Digitale Ausgänge konfigurierbar | Ja |
| Digitale Eingänge konfigurierbar | Ja |
| EAN-13 | 4047623417217 |
| Eingangsstrom bei Signal 1 | 15 |
| Explosionsschutz-Kategorie für Staub | ohne |
| Geeignet für Sicherheitsfunktionen | Nein |
| Gewicht | 0,047 kg |
| Höhe | 62 |
| Kurzschlussschutz, Ausgänge vorhanden | Nein |
| Redundanzfähigkeit | Nein |
| Spannungsart der Versorgungsspannung | DC |
| Tiefe | 63 |
| Versorgungsspannung DC | 4,25 - 6 |
| Verzögerungszeit bei Signalwechsel | 0,0001 - 20 |
| Zugehöriges Betriebsmittel (Ex ia) | Nein |
| Zugehöriges Betriebsmittel (Ex ib) | Nein |
| Zulässige Spannung am Ausgang | 0 - 6 |
| Zulässige Spannung am Eingang | 0 - 6 |
| WEEE-Nr. | 23691322 |
