Beschreibung

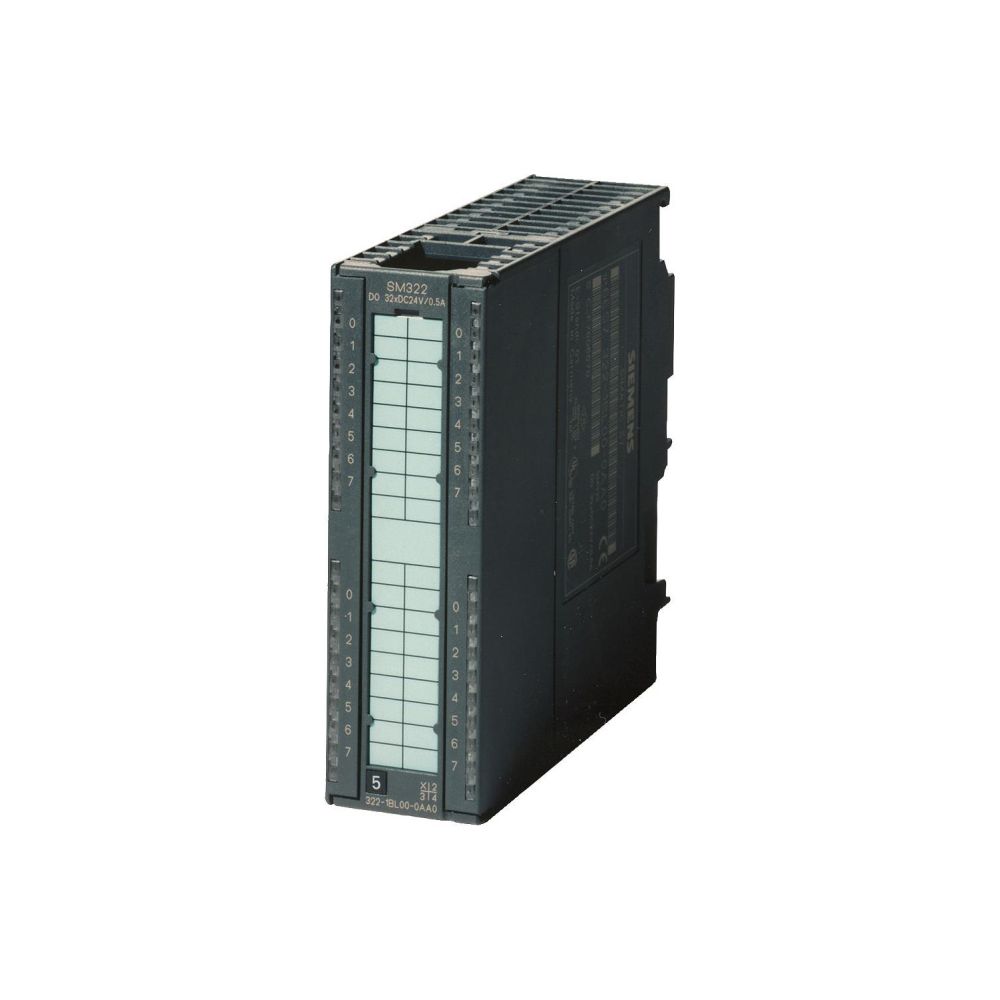

Siemens SIMATIC S7-300 Digitalausgabebaugruppe SM 322 8DA Relais 24VDC 125x40x120mm 6ES73221HF010AA0
Die SIMATIC S7-300 Digitalausgabebaugruppe SM 322 von Siemens ermöglicht die Übertragung digitaler Steuerungssignale an externe Prozesse. Mit acht konfigurierbaren Relaisausgängen eignet sich das Modul für den Anschluss von Komponenten wie Magnetventilen, Schützen, Kleinmotoren und Lampen.
Funktionsweise
Die Baugruppe wandelt interne Signalpegel der S7-300 Steuerung in die für den Prozess erforderlichen externen Spannungspegel um. Sie unterstützt eine redundante Betriebsweise und verarbeitet Lastspannungen von 24 V DC oder 230 V AC bei einem Ausgangsstrom von 2 A. Die Ausgänge sind flexibel konfigurierbar, wobei kein integrierter Kurzschlussschutz vorhanden ist.
Technische Daten
- Anzahl digitale Ausgänge: 8
- Art des Digitalausgangs: Relais
- Ausgangsstrom: 2 A
- Zulässige Spannung am Ausgang: 0 - 264 V
- Art der Ausgangsspannung: AC/DC
- Versorgungsspannung DC: 20,4 - 28,8 V
- Redundanzfähigkeit: Ja
- Breite: 40 mm
- Höhe: 125 mm
- Tiefe: 120 mm
Lieferumfang
- 1x Beschriftungsstreifen
- 1x Busverbinder
Technische Daten
| Hersteller | Siemens |
| Anzahl der digitalen Ausgänge | 8 |
| Anzahl der digitalen Eingänge | 0 |
| Art der Ausgangsspannung | AC/DC |
| Art des Digitalausgangs | Relais |
| Artikelnummer | SIEMENS-6ES73221HF010AA0 |
| Ausgangsstrom | 2 |
| Breite | 40 |
| Digitale Ausgänge konfigurierbar | Ja |
| EAN-13 | 4025515061021 |
| Geeignet für Sicherheitsfunktionen | Nein |
| Gewicht | 0,312 kg |
| Höhe | 125 |
| Kurzschlussschutz, Ausgänge vorhanden | Nein |
| Redundanzfähigkeit | Ja |
| Spannungsart der Versorgungsspannung | DC |
| Tiefe | 120 |
| Versorgungsspannung DC | 20,4 - 28,8 |
| Zugehöriges Betriebsmittel (Ex ia) | Nein |
| Zugehöriges Betriebsmittel (Ex ib) | Nein |
| Zulässige Spannung am Ausgang | 0 - 264 |
| WEEE-Nr. | 23691322 |
