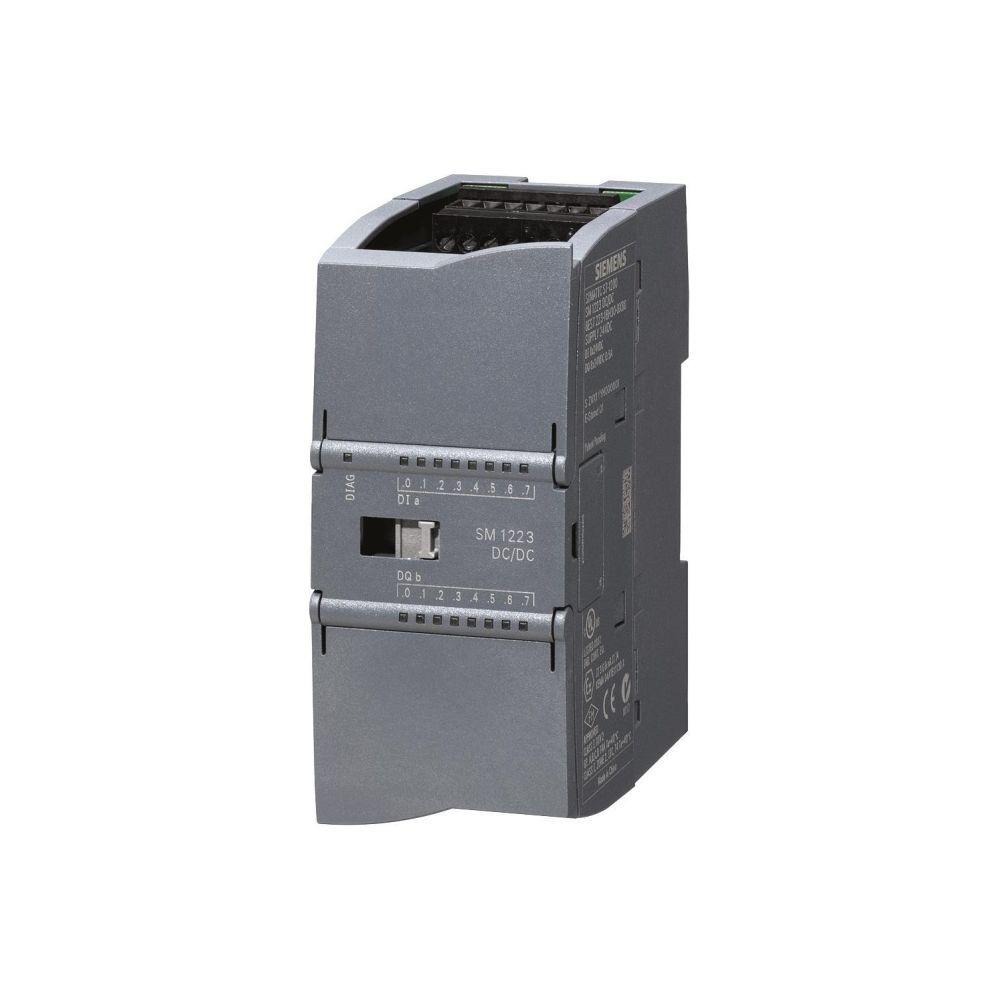

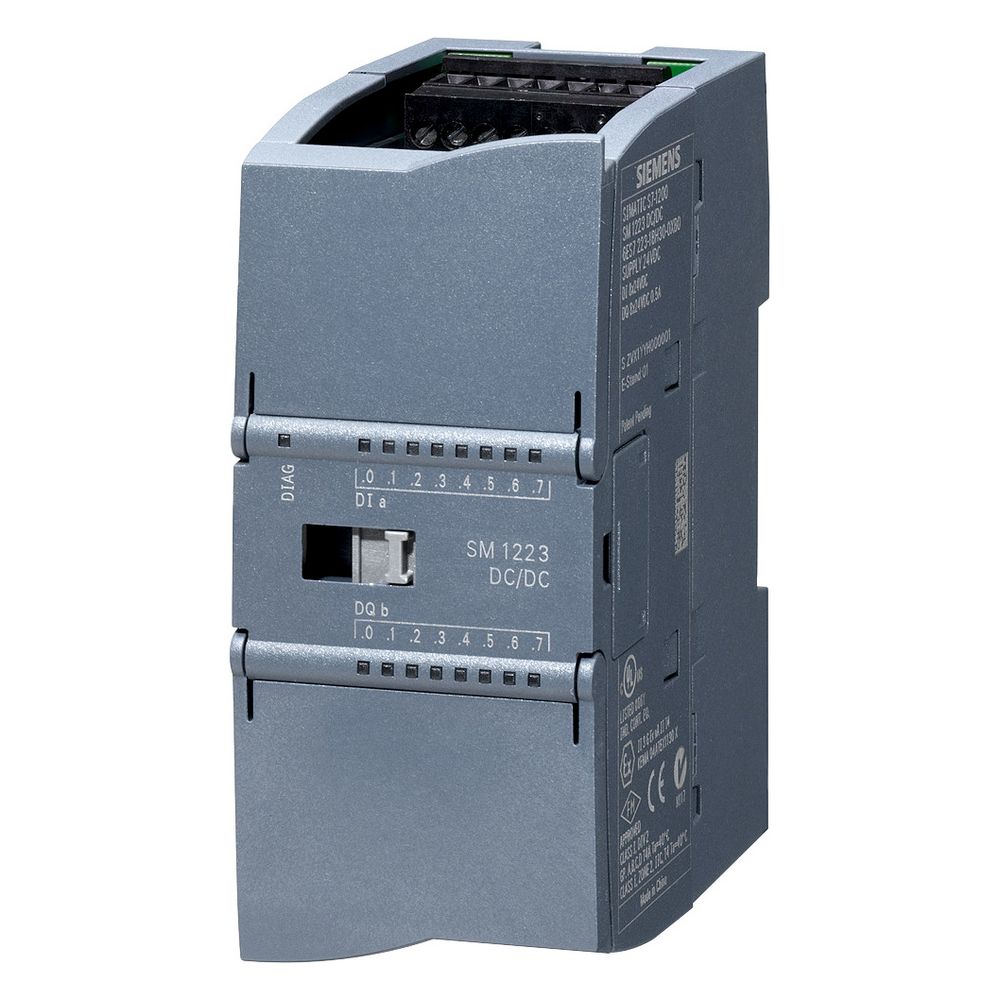

Siemens SIMATIC S7-1200 Digitale E/A SM 1223 8DI/8DO Transistor Schraubanschluss 100x45x75mm 6ES72231BH320XB0
Das Signalmodul SM 1223 von Siemens erweitert die SIMATIC S7-1200 Steuerung um 8 digitale Eingänge und 8 digitale Ausgänge. Es ermöglicht eine flexible Anpassung der Steuerung an spezifische Automatisierungsaufgaben und eignet sich zur nachträglichen Anlagenerweiterung.
Funktionsweise

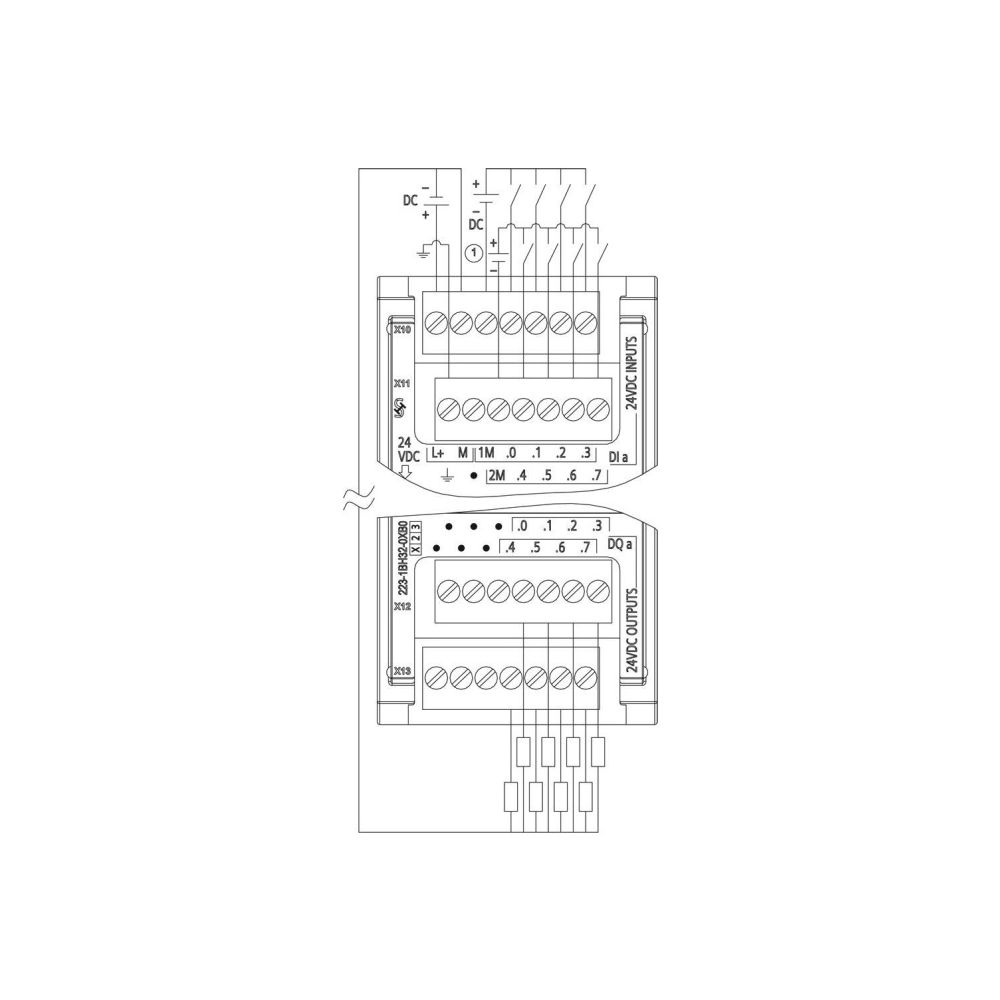

Das Modul verarbeitet digitale Signale mit einer Versorgungsspannung von 20,4 bis 28,8 V DC. Die 8 digitalen Eingänge entsprechen dem IEC Typ 1 (P-lesend) und weisen einen Eingangsstrom von 4 mA bei Signal 1 auf. Die 8 Transistor-Ausgänge sind für einen Ausgangsstrom von 0,5 A ausgelegt. Sowohl die Eingänge als auch die Ausgänge sind konfigurierbar, wobei die Verzögerungszeit bei Signalwechsel zwischen 0,2 und 12,8 ms liegt. Der elektrische Anschluss erfolgt über Schraubklemmen.
Technische Daten
- Anzahl digitale Eingänge: 8
- Anzahl digitale Ausgänge: 8
- Ausgangstyp: Transistor
- Ausgangsstrom: 0,5 A
- Versorgungsspannung: 20,4 - 28,8 V DC
- Eingangsspannungsbereich: 0 - 30 V DC
- Anschlussart: Schraubanschluss
- Verzögerungszeit: 0,2 - 12,8 ms

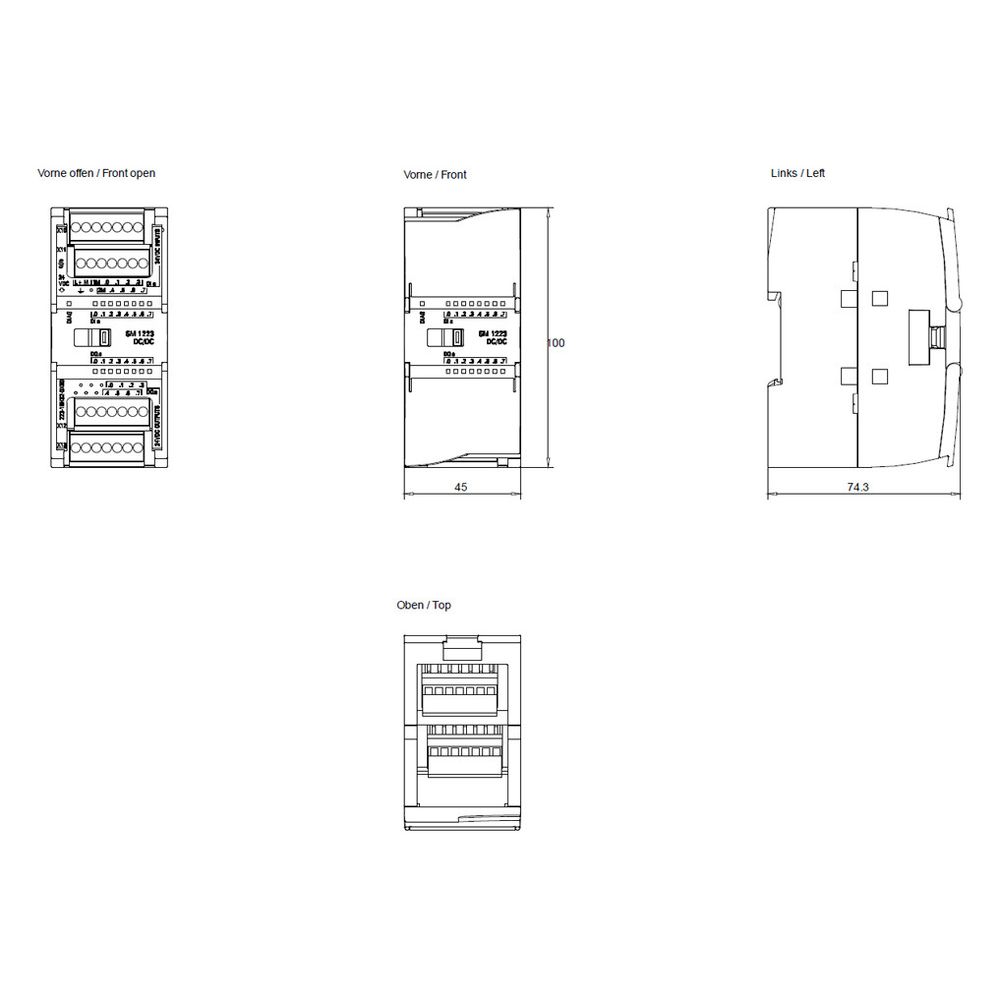

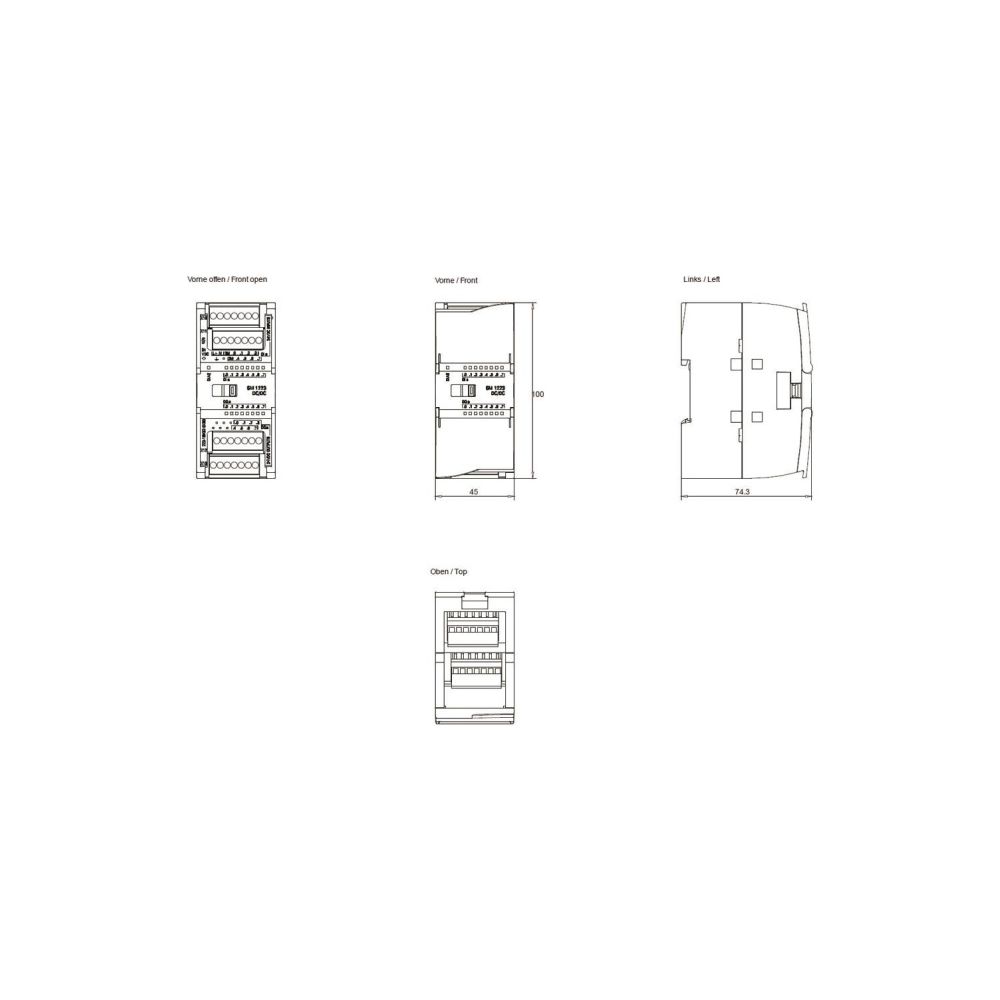

- Abmessungen (B x H x T): 45 x 100 x 75 mm
Technische Daten
| Hersteller | Siemens |
| Anzahl der digitalen Ausgänge | 8 |
| Anzahl der digitalen Eingänge | 8 |
| Art der Ausgangsspannung | DC |
| Art der Eingangsspannung | DC |
| Art des Digitalausgangs | Transistor |
| Artikelnummer | SIEMENS-6ES72231BH320XB0 |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Ausgangsstrom | 0,5 |
| Ausgänge | 8 |
| Breite | 45 |
| Digitale Ausgänge konfigurierbar | Ja |
| Digitale Eingänge konfigurierbar | Ja |
| EAN-13 | 6940408101982 |
| Eingangsstrom bei Signal 1 | 4 |
| Eingänge | 8 |
| Explosionsschutz-Kategorie für Staub | ohne |
| Geeignet für Sicherheitsfunktionen | Nein |
| Gewicht | 0,196 kg |
| Höhe | 100 |
| Kurzschlussschutz, Ausgänge vorhanden | Nein |
| Redundanzfähigkeit | Nein |
| Spannungsart der Versorgungsspannung | DC |
| Tiefe | 75 |
| Versorgungsspannung DC | 20,4 - 28,8 |
| Verzögerungszeit bei Signalwechsel | 0,2 - 12,8 |
| Zugehöriges Betriebsmittel (Ex ia) | Nein |
| Zugehöriges Betriebsmittel (Ex ib) | Nein |
| Zulässige Spannung am Ausgang | 20,4 - 28,8 |
| Zulässige Spannung am Eingang | 0 - 30 |
| WEEE-Nr. | 23691322 |
