Beschreibung

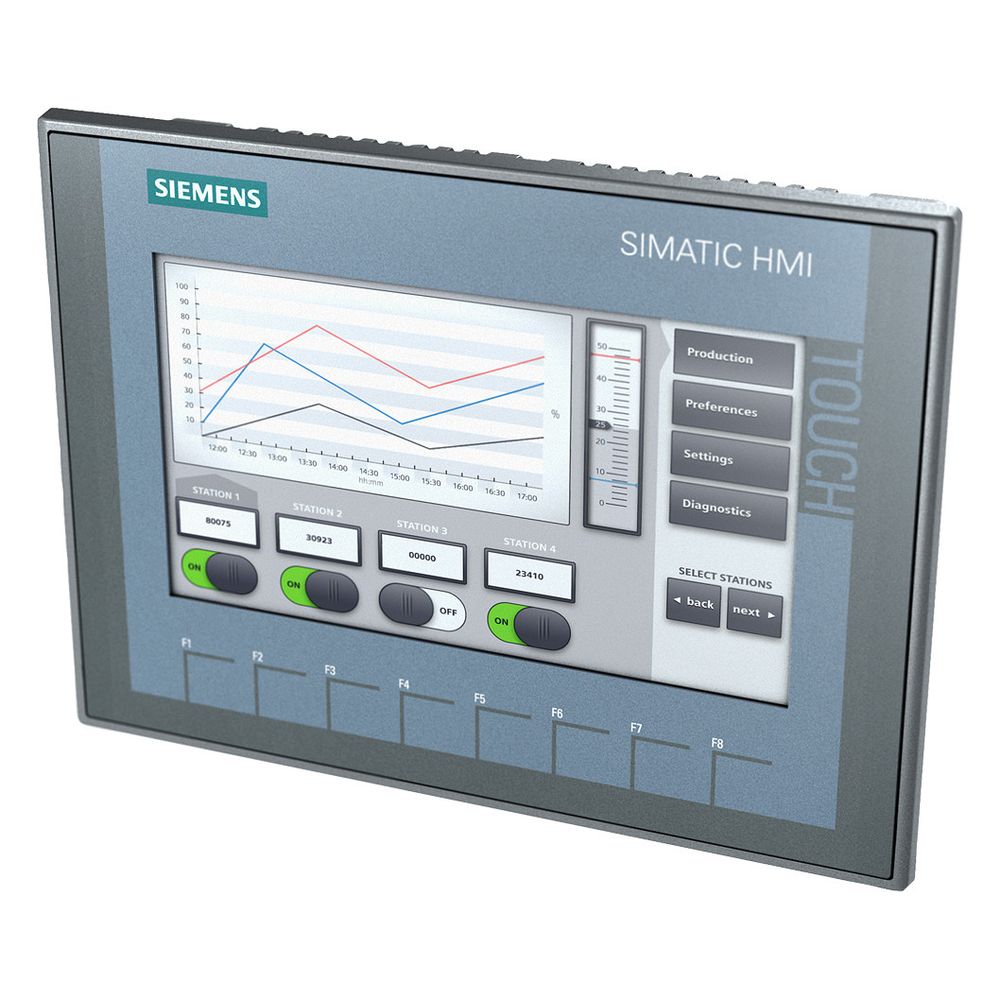

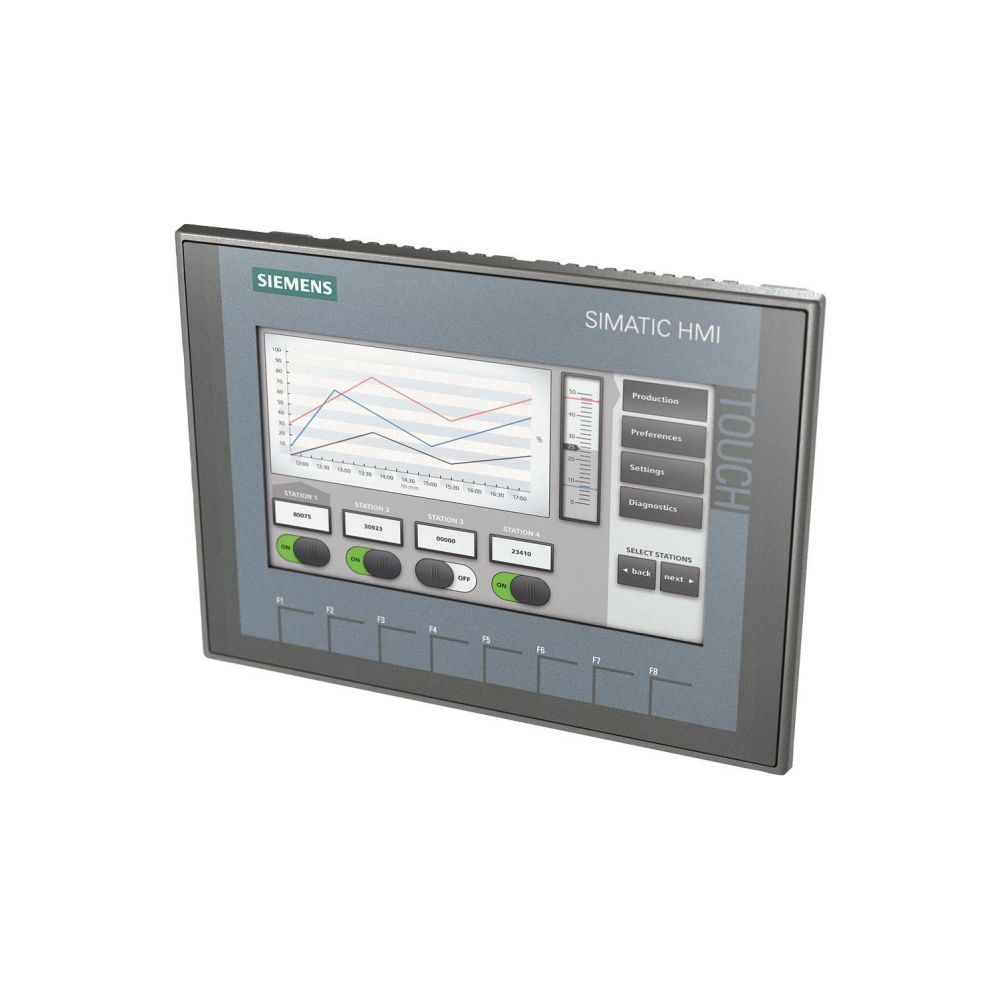

Siemens SIMATIC HMI KTP700 Basic Panel 7" TFT Touch PROFINET 800x480 6AV2123-2GB03-0AX0
Das Siemens SIMATIC HMI KTP700 Basic Panel ist ein 7-Zoll-TFT-Touch-Display zur effizienten Visualisierung maschinennaher Prozesse. Es kombiniert eine resistive Touch-Technologie mit acht programmierbaren Funktionstasten und unterstützt eine intuitive Bedienung in kleinen Maschinen und Anlagen.
Funktionsweise
Das Panel ermöglicht die Prozesswertdarstellung sowie die Prozesswertvorgabe und verfügt über ein integriertes Meldesystem inklusive Puffer und Quittierung. Die Verwaltung von Rezepturen sowie ein Passwortschutz mit bis zu 50 Ebenen unterstützen die sichere Bedienung. Die Projektierung erfolgt ab WinCC Basic V13 oder STEP 7 Basic V13. Das Display stellt 65536 Farben bei einer Auflösung von 800 x 480 Bildpunkten dar.
Technische Daten
- Bildschirmdiagonale: 7 Zoll
- Auflösung: 800 x 480 Pixel
- Farben: 65536
- Schnittstellen: 1x PROFINET, 1x USB
- Speicherkapazität: 10000 kByte
- Schutzart frontseitig: IP65
- Versorgungsspannung: 19,2 - 28,8 V DC
- Betriebstemperatur: 0 - 50 °C

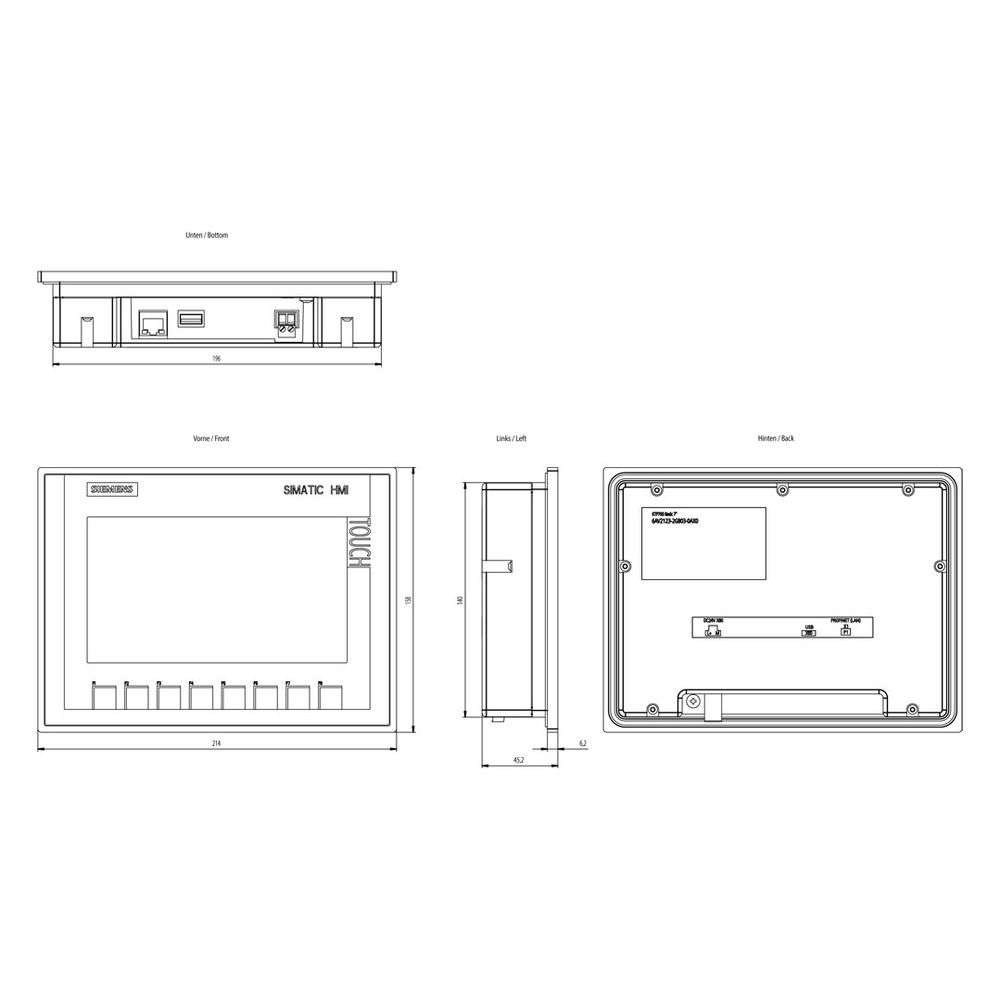

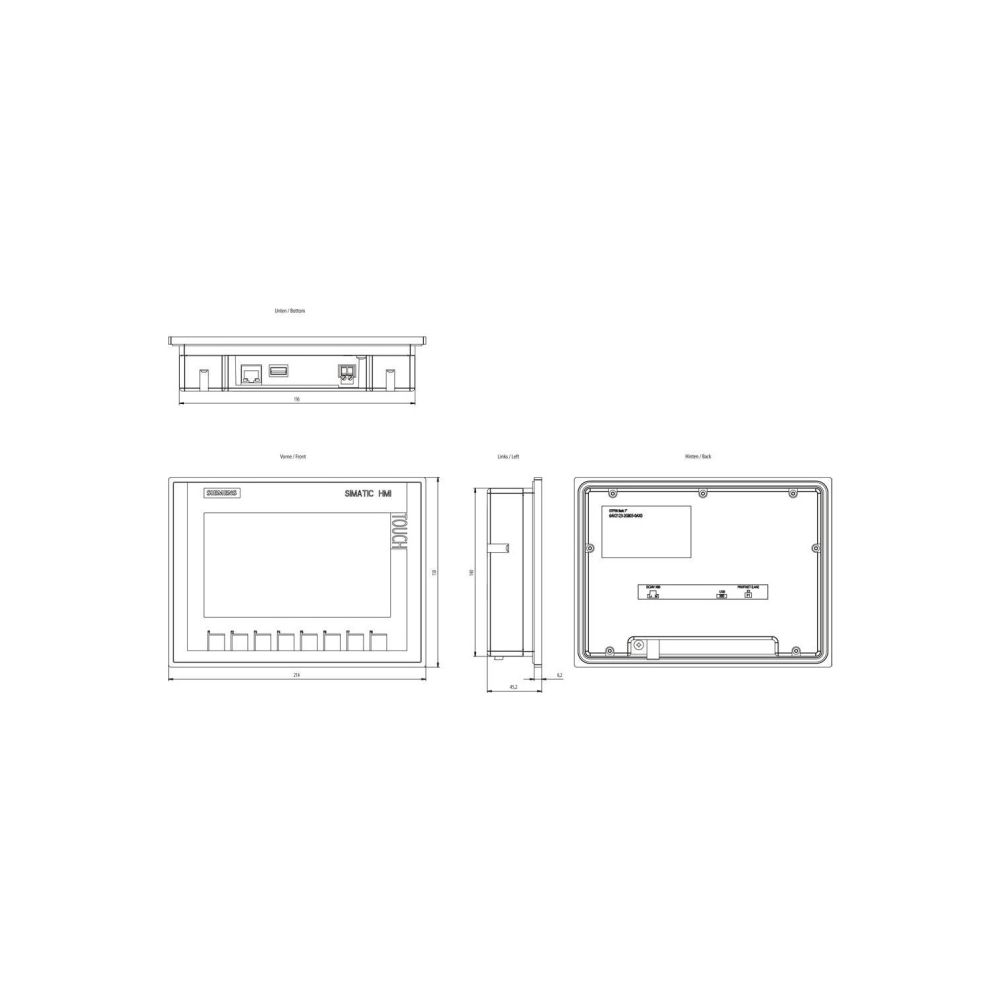

- Frontmaße: 214 x 158 mm
- Einbautiefe: 39 mm
Technische Daten
| Hersteller | Siemens |
| Anzahl der Bildpunkte, horizontal | 800 |
| Anzahl der Bildpunkte, vertikal | 480 |
| Anzahl der Ebenen, Passwortschutz | 50 |
| Anzahl der Farben des Displays | 65536 |
| Anzahl der Funktionstasten, programmierbar | 8 |
| Anzahl der Graustufen/Blaustufen des Displays | 0 |
| Anzahl der HW-Schnittstellen Industrial Ethernet | 1 |
| Anzahl der HW-Schnittstellen parallel | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485 | 0 |
| Anzahl der HW-Schnittstellen seriell TTY | 0 |
| Anzahl der HW-Schnittstellen sonstige | 0 |
| Anzahl der HW-Schnittstellen USB | 1 |
| Anzahl der HW-Schnittstellen Wireless | 0 |
| Anzahl der Online-Sprachen | 10 |
| Anzahl der Schnittstellen PROFINET | 1 |
| Anzahl der Systemtasten | 0 |
| Anzahl der Tasten mit LED | 0 |
| Artikelnummer | SIEMENS-6AV21232GB030AX0 |
| Betriebstemperatur | 0 - 50 |
| Bildschirmdiagonale | 7 |
| Breite der Front | 214 |
| EAN-13 | 4034106029210 |
| Einbautiefe | 39 |
| Ethernet | 1 |
| Funkstandard Bluetooth | Nein |
| Funkstandard GPRS | Nein |
| Funkstandard GSM | Nein |
| Funkstandard UMTS | Nein |
| Funkstandard WLAN 80211 | Nein |
| Geeignet für Sicherheitsfunktionen | Nein |
| Geeignet für Tragschienenmontage | Nein |
| Gewicht | 0,977 kg |
| Höhe der Front | 158 |
| IO-Link Master | Nein |
| Mit Alpha Tastatur | Ja |
| Mit Druckausgabe | Nein |
| Mit Farbdisplay | Ja |
| Mit Meldesystem (inkl Puffer und Quittierung) | Ja |
| Mit Meldungsanzeige | Ja |
| Mit nummerischer Tastatur | Ja |
| Mit Rezepturen | Ja |
| Mit SW-Schnittstellen | Nein |
| Mobilfunkstandard 3G (UMTS) | Nein |
| Nutzbarer Projektspeicher/Anwenderspeicher | 10000 |
| parallel | 0 |
| Prozesswertdarstellung (Ausgabe) möglich | Ja |
| Prozesswertvorgabe (Eingabe) möglich | Ja |
| RS-232 | 0 |
| RS-422 | 0 |
| RS-485 | 0 |
| Schutzart (IP) | IP65 |
| Schutzart (IP), frontseitig | IP65 |
| seriell | 0 |
| sonstige | 0 |
| Spannung DC | 19,2 |
| Spannungsart der Versorgungsspannung | DC |
| Speicher | 10000 |
| Touch-Technologie | Resistiv-Touch |
| Tragschienenmontage möglich | Nein |
| Unterstützt Protokoll für AS-Interface Safety at Work | Nein |
| Unterstützt Protokoll für ASI | Nein |
| Unterstützt Protokoll für CAN | Nein |
| Unterstützt Protokoll für Data-Highway | Nein |
| Unterstützt Protokoll für DeviceNet | Nein |
| Unterstützt Protokoll für DeviceNet Safety | Nein |
| Unterstützt Protokoll für EtherNet/IP | Ja |
| Unterstützt Protokoll für Foundation Fieldbus | Nein |
| Unterstützt Protokoll für INTERBUS | Nein |
| Unterstützt Protokoll für INTERBUS-Safety | Nein |
| Unterstützt Protokoll für KNX | Nein |
| Unterstützt Protokoll für LON | Nein |
| Unterstützt Protokoll für Modbus | Ja |
| Unterstützt Protokoll für PROFIBUS | Nein |
| Unterstützt Protokoll für PROFINET CBA | Nein |
| Unterstützt Protokoll für PROFINET IO | Nein |
| Unterstützt Protokoll für PROFIsafe | Nein |
| Unterstützt Protokoll für SafetyBUS p | Nein |
| Unterstützt Protokoll für SERCOS | Nein |
| Unterstützt Protokoll für sonstige Bussysteme | Ja |
| Unterstützt Protokoll für SUCONET | Nein |
| Unterstützt Protokoll für TCP/IP | Ja |
| USB | 1 |
| Versorgungsspannung DC | 19,2 - 28,8 |
| Wand-/Direktmontage möglich | Nein |
| Zusätzliche Softwarekomponenten, ladbar | Nein |
| WEEE-Nr. | 23691322 |
