Beschreibung

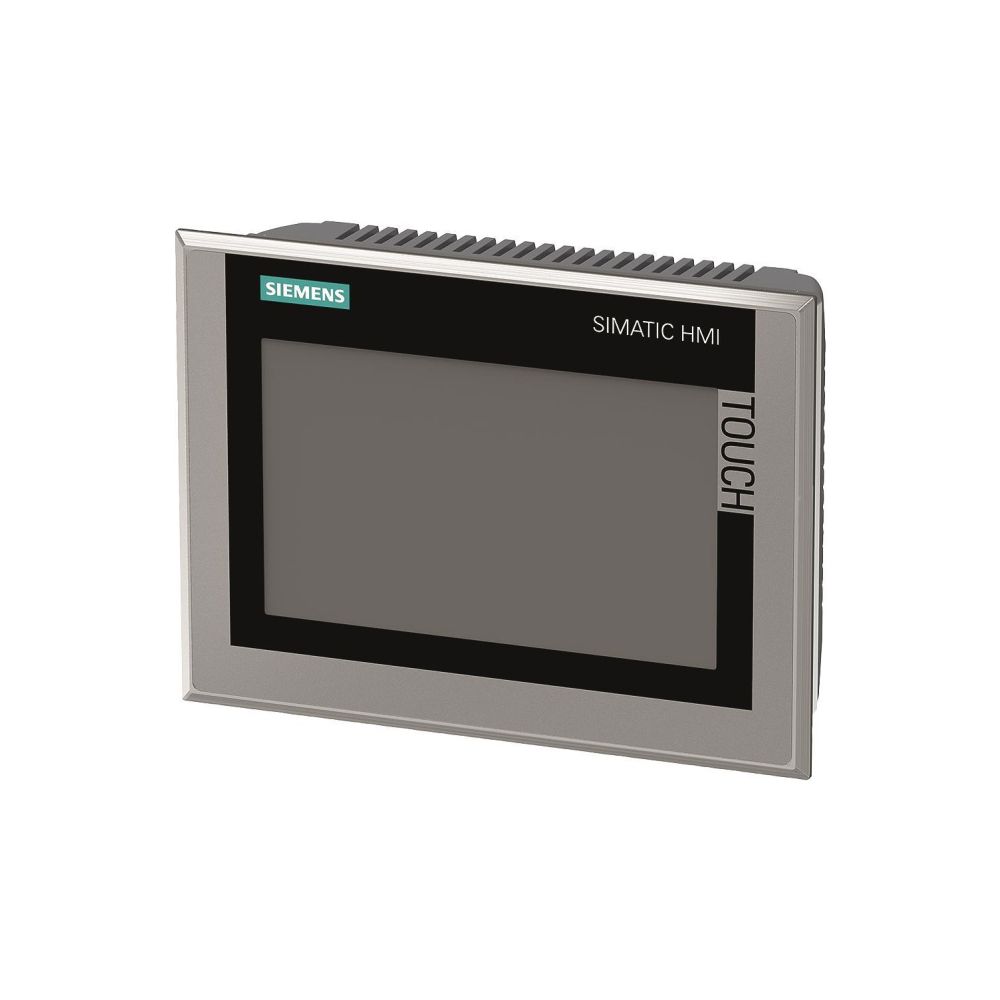

Siemens SIMATIC HMI TP700 Comfort Panel 7" TFT 800x480px IP66K 19,2-28,8V DC 6AV2144-8GC10-0AA0
Das SIMATIC HMI TP700 von Siemens ist ein leistungsstarkes Bediengerät mit einem 7-Zoll-TFT-Farbdisplay für die industrielle Prozessvisualisierung. Es bietet eine hohe Flexibilität durch zahlreiche Kommunikationsprotokolle wie PROFINET, PROFIBUS und Modbus sowie eine frontseitige Schutzart von IP66K. Das Gerät unterstützt komplexe Aufgaben wie Rezepturverwaltung, Passwortschutz und eine umfangreiche Prozesswertdarstellung.
Funktionsweise
Das HMI-Panel ermöglicht die präzise Prozesswertvorgabe und -ausgabe in industriellen Umgebungen. Mit einem Projektspeicher von 12000 kByte und der Unterstützung von bis zu 32 Online-Sprachen ist es für internationale Anwendungen ausgelegt. Die Bedienung erfolgt über eine integrierte numerische und alphanumerische Tastatur, während die Anbindung an Netzwerke über Industrial Ethernet und USB-Schnittstellen erfolgt.
Technische Daten
- Bildschirmdiagonale: 7 Zoll
- Auflösung: 800 x 480 Pixel
- Versorgungsspannung: 19,2 - 28,8 V DC
- Schutzart frontseitig: IP66K
- Betriebstemperatur: 0 - 50 °C
- Projektspeicher: 12000 kByte

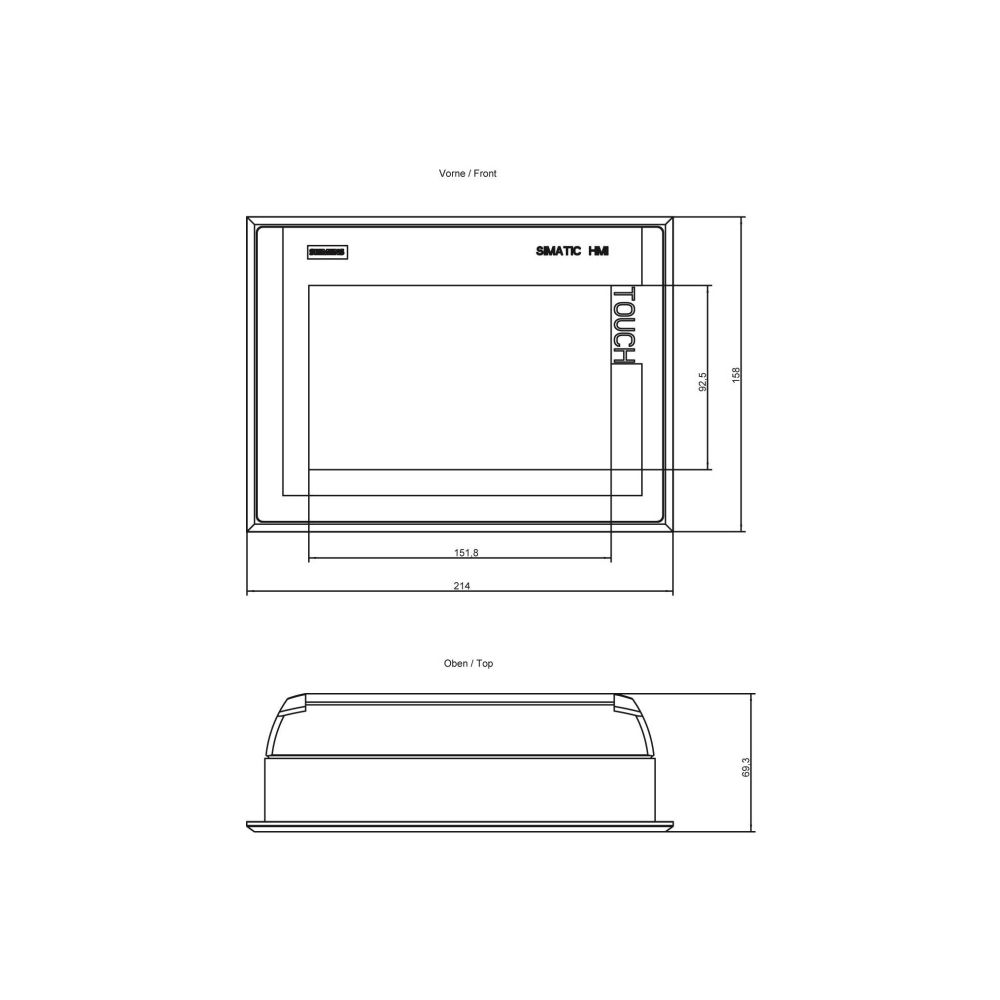

- Frontbreite: 214 mm
- Fronthöhe: 158 mm
- Einbautiefe: 64,215 mm
Technische Daten
| Hersteller | Siemens |
| Anzahl der Bildpunkte, horizontal | 800 |
| Anzahl der Bildpunkte, vertikal | 480 |
| Anzahl der Ebenen, Passwortschutz | 50 |
| Anzahl der Farben des Displays | 16777216 |
| Anzahl der Funktionstasten, programmierbar | 0 |
| Anzahl der Graustufen/Blaustufen des Displays | 0 |
| Anzahl der HW-Schnittstellen Industrial Ethernet | 1 |
| Anzahl der HW-Schnittstellen parallel | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485 | 1 |
| Anzahl der HW-Schnittstellen seriell TTY | 0 |
| Anzahl der HW-Schnittstellen sonstige | 0 |
| Anzahl der HW-Schnittstellen USB | 2 |
| Anzahl der HW-Schnittstellen Wireless | 0 |
| Anzahl der Online-Sprachen | 32 |
| Anzahl der Schnittstellen PROFINET | 1 |
| Anzahl der Systemtasten | 0 |
| Anzahl der Tasten mit LED | 0 |
| Artikelnummer | SIEMENS-6AV21448GC100AA0 |
| Ausführung des Displays | TFT |
| Betriebstemperatur | 0 - 50 |
| Bildschirmdiagonale | 7 |
| Breite der Front | 214 |
| EAN-13 | 4047623403661 |
| Einbautiefe | 64,215 |
| Funkstandard Bluetooth | Nein |
| Funkstandard GPRS | Nein |
| Funkstandard GSM | Nein |
| Funkstandard WLAN 80211 | Nein |
| Geeignet für Sicherheitsfunktionen | Nein |
| Geeignet für Tragschienenmontage | Nein |
| Gewicht | 0,202 kg |
| Höhe der Front | 158 |
| IO-Link Master | Nein |
| Mit Alpha Tastatur | Ja |
| Mit Druckausgabe | Ja |
| Mit Farbdisplay | Ja |
| Mit Meldesystem (inkl Puffer und Quittierung) | Ja |
| Mit Meldungsanzeige | Ja |
| Mit nummerischer Tastatur | Ja |
| Mit Rezepturen | Ja |
| Mit SW-Schnittstellen | Nein |
| Mobilfunkstandard 3G (UMTS) | Nein |
| Nutzbarer Projektspeicher/Anwenderspeicher | 12000 |
| Prozesswertdarstellung (Ausgabe) möglich | Ja |
| Prozesswertvorgabe (Eingabe) möglich | Ja |
| Schutzart (IP), frontseitig | IP66K |
| Spannungsart der Versorgungsspannung | DC |
| Unterstützt Protokoll für AS-Interface Safety at Work | Nein |
| Unterstützt Protokoll für ASI | Nein |
| Unterstützt Protokoll für CAN | Nein |
| Unterstützt Protokoll für Data-Highway | Nein |
| Unterstützt Protokoll für DeviceNet | Nein |
| Unterstützt Protokoll für DeviceNet Safety | Nein |
| Unterstützt Protokoll für EtherNet/IP | Ja |
| Unterstützt Protokoll für Foundation Fieldbus | Nein |
| Unterstützt Protokoll für INTERBUS | Nein |
| Unterstützt Protokoll für INTERBUS-Safety | Nein |
| Unterstützt Protokoll für KNX | Nein |
| Unterstützt Protokoll für LON | Nein |
| Unterstützt Protokoll für Modbus | Ja |
| Unterstützt Protokoll für PROFIBUS | Ja |
| Unterstützt Protokoll für PROFINET CBA | Nein |
| Unterstützt Protokoll für PROFINET IO | Ja |
| Unterstützt Protokoll für PROFIsafe | Nein |
| Unterstützt Protokoll für SafetyBUS p | Nein |
| Unterstützt Protokoll für SERCOS | Nein |
| Unterstützt Protokoll für sonstige Bussysteme | Ja |
| Unterstützt Protokoll für SUCONET | Nein |
| Unterstützt Protokoll für TCP/IP | Ja |
| Versorgungsspannung DC | 19,2 - 28,8 |
| Wand-/Direktmontage möglich | Nein |
| Zusätzliche Softwarekomponenten, ladbar | Ja |
| WEEE-Nr. | 23691322 |
