Beschreibung

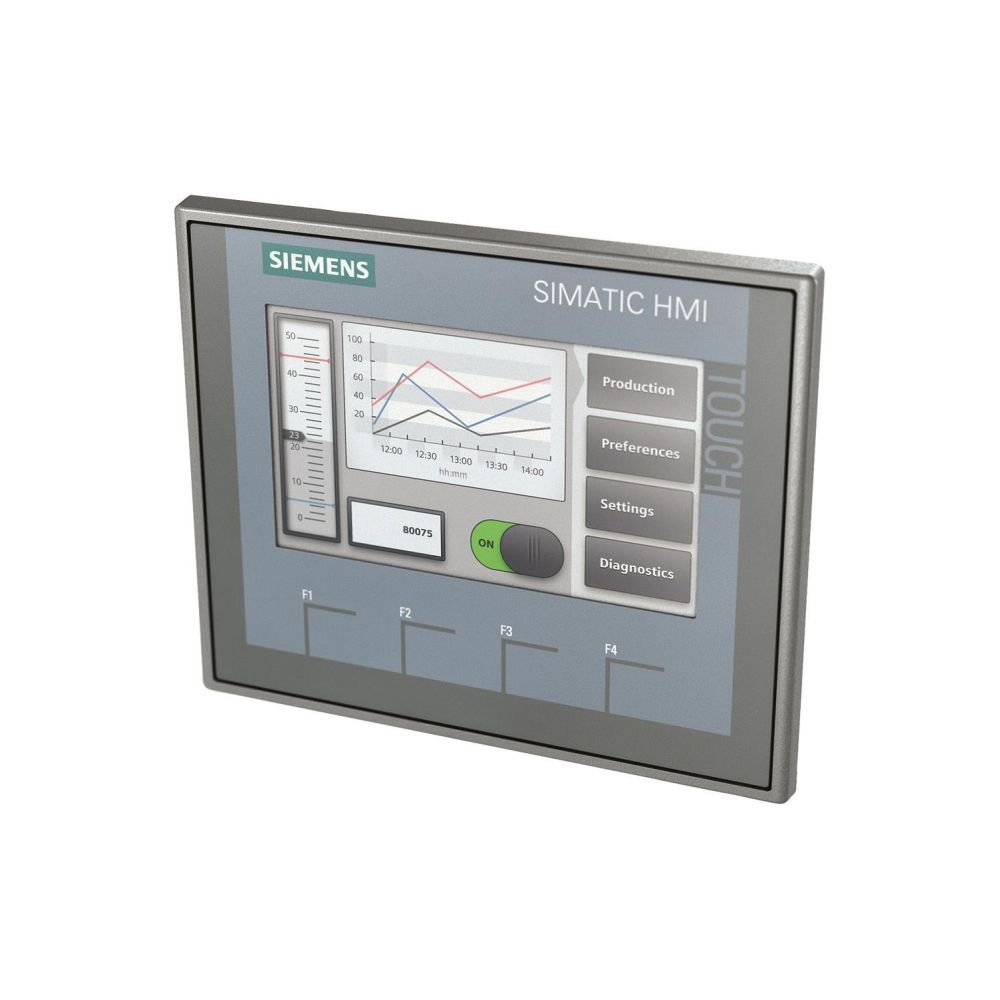

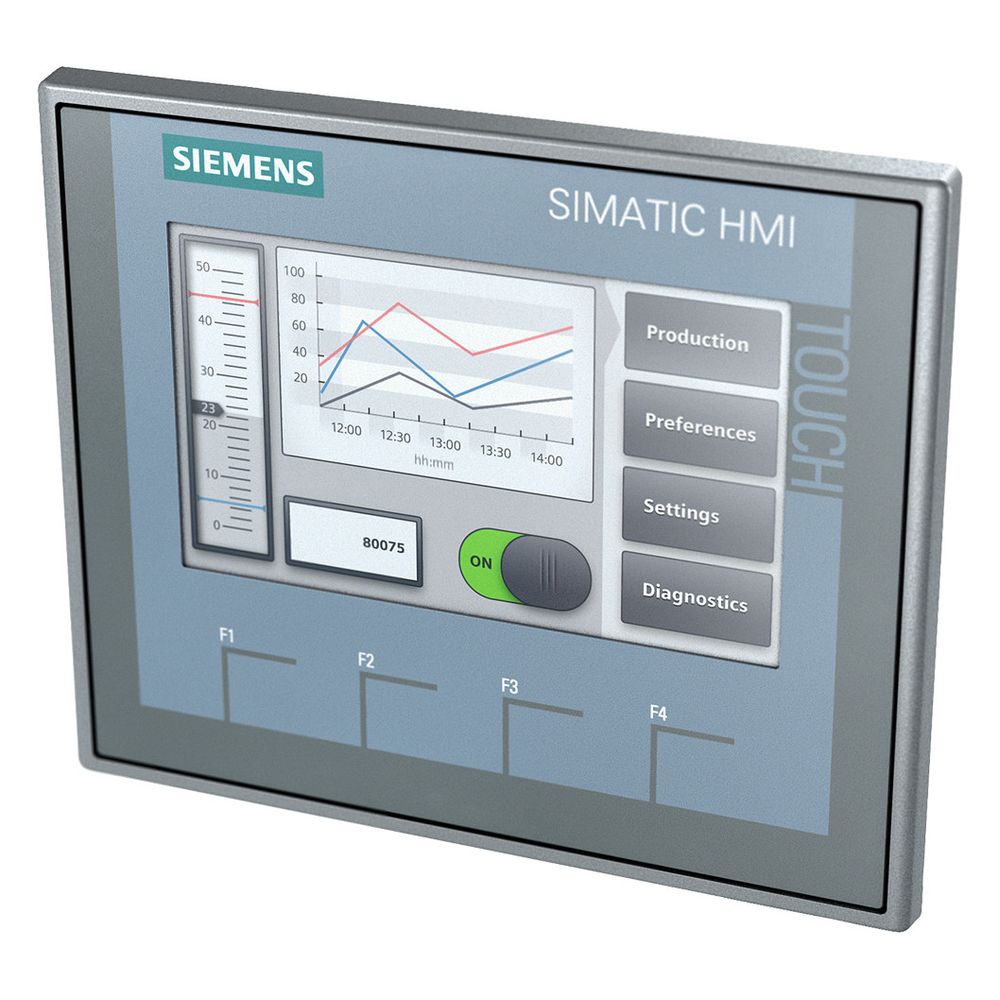

Siemens SIMATIC HMI KTP400 Basic Panel 4,3" TFT Resistiv-Touch 19,2-28,8V DC IP65 6AV21232DB030AX0
Das SIMATIC HMI KTP400 Basic von Siemens ist ein kompaktes Bediengerät mit einem 4,3 Zoll großen TFT-Farbdisplay. Es kombiniert eine intuitive Touch-Bedienung mit vier frei programmierbaren Funktionstasten und eignet sich für die Prozesswertdarstellung sowie -vorgabe in industriellen Anwendungen. Das Gerät verfügt über eine PROFINET-Schnittstelle und bietet ein integriertes Meldesystem sowie eine Rezepturverwaltung.
Funktionsweise und Bedienung
Das Panel ist mit einem resistiven Touchscreen ausgestattet, der eine präzise Eingabe ermöglicht. Die Bedienoberfläche unterstützt bis zu 10 Online-Sprachen und bietet eine Passwortverwaltung mit 50 Ebenen für den Zugriffsschutz. Die Projektierung erfolgt über die Software WinCC Basic ab Version 13. Mit der Schutzart IP65 auf der Frontseite ist das Gerät für den Einsatz in anspruchsvollen Umgebungen ausgelegt.
Technische Daten
- Bildschirmdiagonale: 4,3 Zoll
- Auflösung: 480 x 272 Pixel
- Farben: 65536
- Versorgungsspannung: 19,2 - 28,8 V DC
- Projektspeicher: 10000 kByte
- Schnittstellen: 1x PROFINET, 1x USB
- Schutzart frontseitig: IP65
- Betriebstemperatur: 0 - 50 °C

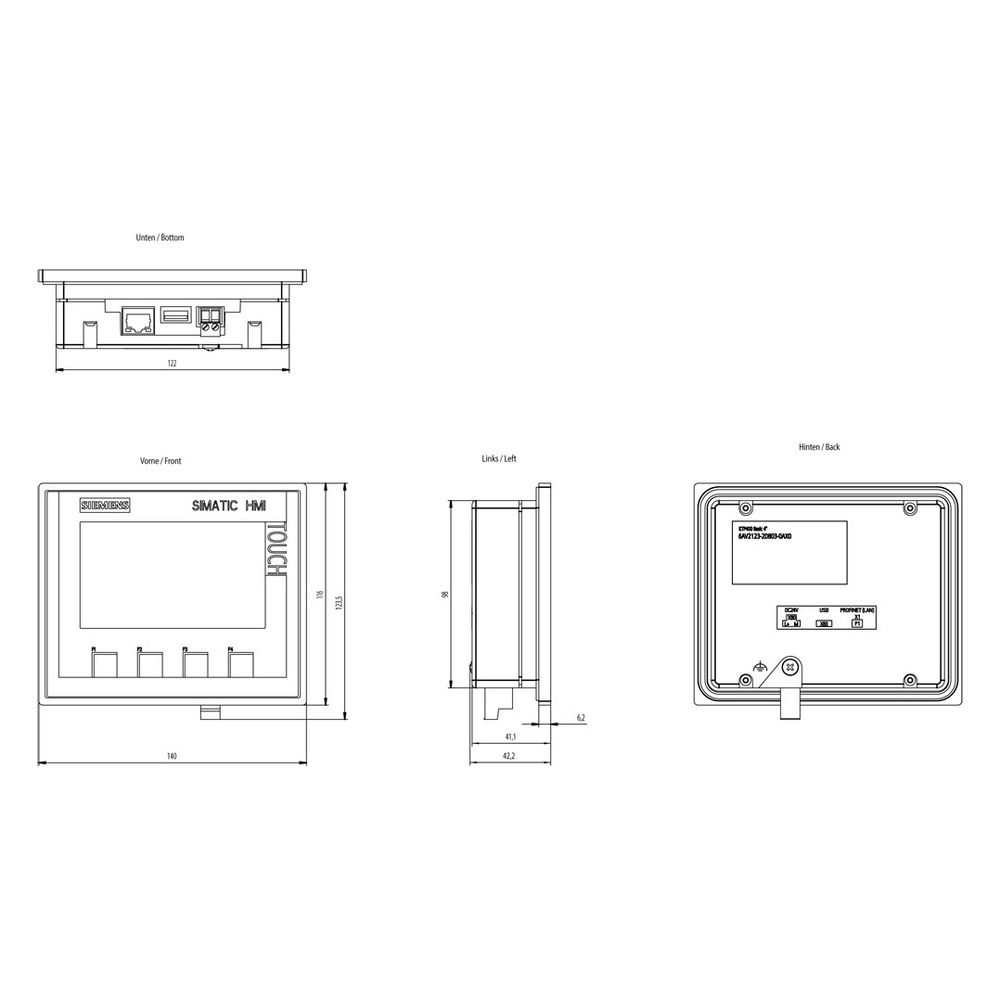

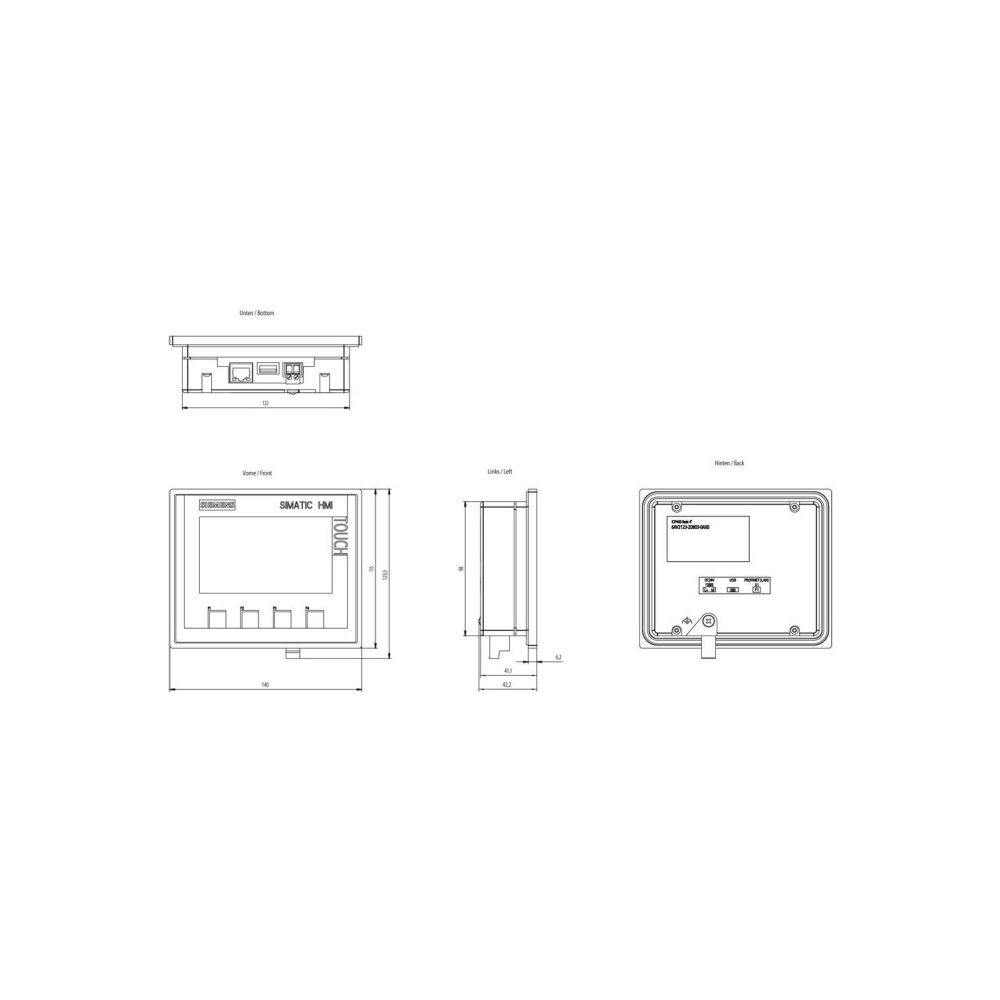

- Frontmaße: 140 x 116 mm
- Einbautiefe: 34,9 mm
Technische Daten
| Hersteller | Siemens |
| Anzahl der Bildpunkte, horizontal | 480 |
| Anzahl der Bildpunkte, vertikal | 272 |
| Anzahl der Ebenen, Passwortschutz | 50 |
| Anzahl der Farben des Displays | 65536 |
| Anzahl der Funktionstasten, programmierbar | 4 |
| Anzahl der Graustufen/Blaustufen des Displays | 0 |
| Anzahl der HW-Schnittstellen Industrial Ethernet | 1 |
| Anzahl der HW-Schnittstellen parallel | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485 | 0 |
| Anzahl der HW-Schnittstellen seriell TTY | 0 |
| Anzahl der HW-Schnittstellen sonstige | 0 |
| Anzahl der HW-Schnittstellen USB | 1 |
| Anzahl der HW-Schnittstellen Wireless | 0 |
| Anzahl der Online-Sprachen | 10 |
| Anzahl der Schnittstellen PROFINET | 1 |
| Anzahl der Systemtasten | 0 |
| Anzahl der Tasten mit LED | 0 |
| Artikelnummer | SIEMENS-6AV21232DB030AX0 |
| Betriebstemperatur | 0 - 50 |
| Bildschirmdiagonale | 4,3 |
| Breite der Front | 140 |
| EAN-13 | 4034106029203 |
| Einbautiefe | 34,9 |
| Ethernet | 1 |
| Funkstandard Bluetooth | Nein |
| Funkstandard GPRS | Nein |
| Funkstandard GSM | Nein |
| Funkstandard UMTS | Nein |
| Funkstandard WLAN 80211 | Nein |
| Geeignet für Sicherheitsfunktionen | Nein |
| Geeignet für Tragschienenmontage | Nein |
| Gewicht | 0,458 kg |
| Höhe der Front | 116 |
| IO-Link Master | Nein |
| Mit Alpha Tastatur | Ja |
| Mit Druckausgabe | Nein |
| Mit Farbdisplay | Ja |
| Mit Meldesystem (inkl Puffer und Quittierung) | Ja |
| Mit Meldungsanzeige | Ja |
| Mit nummerischer Tastatur | Ja |
| Mit Rezepturen | Ja |
| Mit SW-Schnittstellen | Nein |
| Mobilfunkstandard 3G (UMTS) | Nein |
| Nutzbarer Projektspeicher/Anwenderspeicher | 10000 |
| parallel | 0 |
| Prozesswertdarstellung (Ausgabe) möglich | Ja |
| Prozesswertvorgabe (Eingabe) möglich | Ja |
| RS-232 | 0 |
| RS-422 | 0 |
| RS-485 | 0 |
| Schutzart (IP) | IP65 |
| Schutzart (IP), frontseitig | IP65 |
| seriell | 0 |
| sonstige | 0 |
| Spannung DC | 19,2 |
| Spannungsart der Versorgungsspannung | DC |
| Speicher | 10000 |
| Touch-Technologie | Resistiv-Touch |
| Tragschienenmontage möglich | Nein |
| Unterstützt Protokoll für AS-Interface Safety at Work | Nein |
| Unterstützt Protokoll für ASI | Nein |
| Unterstützt Protokoll für CAN | Nein |
| Unterstützt Protokoll für Data-Highway | Nein |
| Unterstützt Protokoll für DeviceNet | Nein |
| Unterstützt Protokoll für DeviceNet Safety | Nein |
| Unterstützt Protokoll für EtherNet/IP | Ja |
| Unterstützt Protokoll für Foundation Fieldbus | Nein |
| Unterstützt Protokoll für INTERBUS | Nein |
| Unterstützt Protokoll für INTERBUS-Safety | Nein |
| Unterstützt Protokoll für KNX | Nein |
| Unterstützt Protokoll für LON | Nein |
| Unterstützt Protokoll für Modbus | Ja |
| Unterstützt Protokoll für PROFIBUS | Nein |
| Unterstützt Protokoll für PROFINET CBA | Nein |
| Unterstützt Protokoll für PROFINET IO | Nein |
| Unterstützt Protokoll für PROFIsafe | Nein |
| Unterstützt Protokoll für SafetyBUS p | Nein |
| Unterstützt Protokoll für SERCOS | Nein |
| Unterstützt Protokoll für sonstige Bussysteme | Ja |
| Unterstützt Protokoll für SUCONET | Nein |
| Unterstützt Protokoll für TCP/IP | Ja |
| USB | 1 |
| Versorgungsspannung DC | 19,2 - 28,8 |
| Wand-/Direktmontage möglich | Nein |
| Zusätzliche Softwarekomponenten, ladbar | Nein |
| WEEE-Nr. | 23691322 |
