Beschreibung

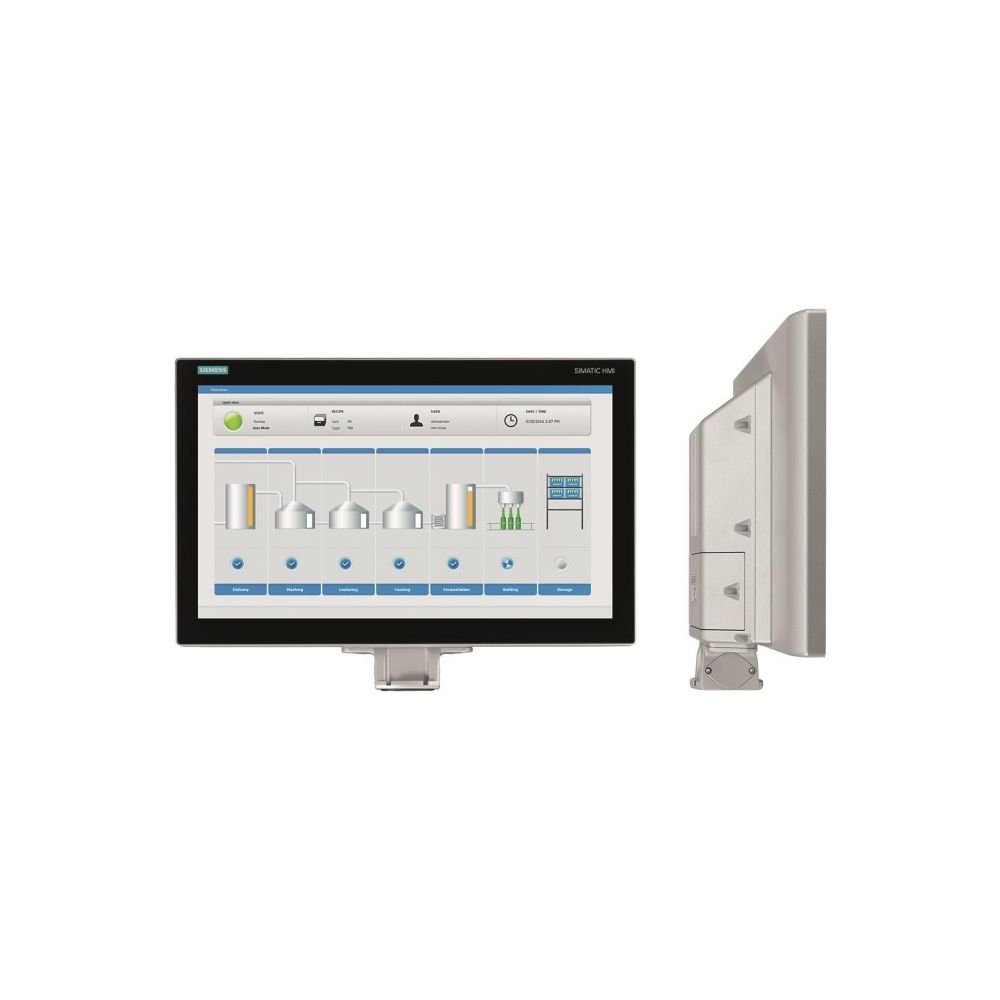

Siemens SIMATIC HMI TP1500 Comfort Panel 15,6" TFT 1366x768px IP65 396x225,5x101mm 6AV2124-0QC24-1AX0
Das SIMATIC HMI TP1500 von Siemens ist ein leistungsstarkes Bediengerät mit einem 15,6 Zoll großen TFT-Farbdisplay. Es bietet eine Auflösung von 1366 x 768 Bildpunkten und unterstützt vielfältige Kommunikationsprotokolle für die industrielle Automatisierung. Dank der frontseitigen Schutzart IP65 eignet sich das Gerät für anspruchsvolle Umgebungen in der Prozessvisualisierung.
Funktionsweise und Ausstattung
Das System verfügt über einen Anwenderspeicher von 24000 kByte und ermöglicht die Verwaltung von Rezepturen sowie eine umfangreiche Prozesswertdarstellung und -vorgabe. Die Bedienung erfolgt über eine integrierte numerische und alphanumerische Tastatur. Mit 32 unterstützten Online-Sprachen und einem Passwortschutz über 50 Ebenen bietet das HMI eine flexible Konfiguration für internationale Anwendungen.
Technische Daten
- Bildschirmdiagonale: 15,6 Zoll
- Auflösung: 1366 x 768 Pixel
- Versorgungsspannung: 19,2 - 28,8 V DC
- Schnittstellen Industrial Ethernet/PROFINET: 2
- Schnittstellen USB: 2
- Schnittstellen RS-485: 1
- Schutzart frontseitig: IP65
- Betriebstemperatur: 0 - 45 °C
- Breite der Front: 396 mm
- Einbautiefe: 101 mm
Technische Daten
| Hersteller | Siemens |
| Anzahl der Bildpunkte, horizontal | 1366 |
| Anzahl der Bildpunkte, vertikal | 768 |
| Anzahl der Ebenen, Passwortschutz | 50 |
| Anzahl der Farben des Displays | 16777216 |
| Anzahl der Funktionstasten, programmierbar | 0 |
| Anzahl der Graustufen/Blaustufen des Displays | 0 |
| Anzahl der HW-Schnittstellen Industrial Ethernet | 2 |
| Anzahl der HW-Schnittstellen parallel | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485 | 1 |
| Anzahl der HW-Schnittstellen seriell TTY | 0 |
| Anzahl der HW-Schnittstellen sonstige | 0 |
| Anzahl der HW-Schnittstellen USB | 2 |
| Anzahl der HW-Schnittstellen Wireless | 0 |
| Anzahl der Online-Sprachen | 32 |
| Anzahl der Schnittstellen PROFINET | 2 |
| Anzahl der Systemtasten | 0 |
| Anzahl der Tasten mit LED | 0 |
| Artikelnummer | SIEMENS-6AV21240QC241AX0 |
| Ausführung des Displays | TFT |
| Betriebstemperatur | 0 - 45 |
| Bildschirmdiagonale | 15,6 |
| Breite der Front | 396 |
| EAN-13 | 4047623408772 |
| Einbautiefe | 101 |
| Funkstandard Bluetooth | Nein |
| Funkstandard GPRS | Nein |
| Funkstandard GSM | Nein |
| Funkstandard WLAN 80211 | Nein |
| Geeignet für Sicherheitsfunktionen | Nein |
| Geeignet für Tragschienenmontage | Nein |
| Gewicht | 0,726 kg |
| Höhe der Front | 225,5 |
| IO-Link Master | Nein |
| Mit Alpha Tastatur | Ja |
| Mit Druckausgabe | Ja |
| Mit Farbdisplay | Ja |
| Mit Meldesystem (inkl Puffer und Quittierung) | Ja |
| Mit Meldungsanzeige | Ja |
| Mit nummerischer Tastatur | Ja |
| Mit Rezepturen | Ja |
| Mit SW-Schnittstellen | Nein |
| Mobilfunkstandard 3G (UMTS) | Nein |
| Nutzbarer Projektspeicher/Anwenderspeicher | 24000 |
| Prozesswertdarstellung (Ausgabe) möglich | Ja |
| Prozesswertvorgabe (Eingabe) möglich | Ja |
| Schutzart (IP), frontseitig | IP65 |
| Spannungsart der Versorgungsspannung | DC |
| Unterstützt Protokoll für AS-Interface Safety at Work | Nein |
| Unterstützt Protokoll für ASI | Nein |
| Unterstützt Protokoll für CAN | Nein |
| Unterstützt Protokoll für Data-Highway | Nein |
| Unterstützt Protokoll für DeviceNet | Nein |
| Unterstützt Protokoll für DeviceNet Safety | Nein |
| Unterstützt Protokoll für EtherNet/IP | Ja |
| Unterstützt Protokoll für Foundation Fieldbus | Nein |
| Unterstützt Protokoll für INTERBUS | Nein |
| Unterstützt Protokoll für INTERBUS-Safety | Nein |
| Unterstützt Protokoll für KNX | Nein |
| Unterstützt Protokoll für LON | Nein |
| Unterstützt Protokoll für Modbus | Ja |
| Unterstützt Protokoll für PROFIBUS | Ja |
| Unterstützt Protokoll für PROFINET CBA | Nein |
| Unterstützt Protokoll für PROFINET IO | Ja |
| Unterstützt Protokoll für PROFIsafe | Nein |
| Unterstützt Protokoll für SafetyBUS p | Nein |
| Unterstützt Protokoll für SERCOS | Nein |
| Unterstützt Protokoll für sonstige Bussysteme | Ja |
| Unterstützt Protokoll für SUCONET | Nein |
| Unterstützt Protokoll für TCP/IP | Ja |
| Versorgungsspannung DC | 19,2 - 28,8 |
| Wand-/Direktmontage möglich | Nein |
| Zusätzliche Softwarekomponenten, ladbar | Ja |
| WEEE-Nr. | 23691322 |
