Beschreibung

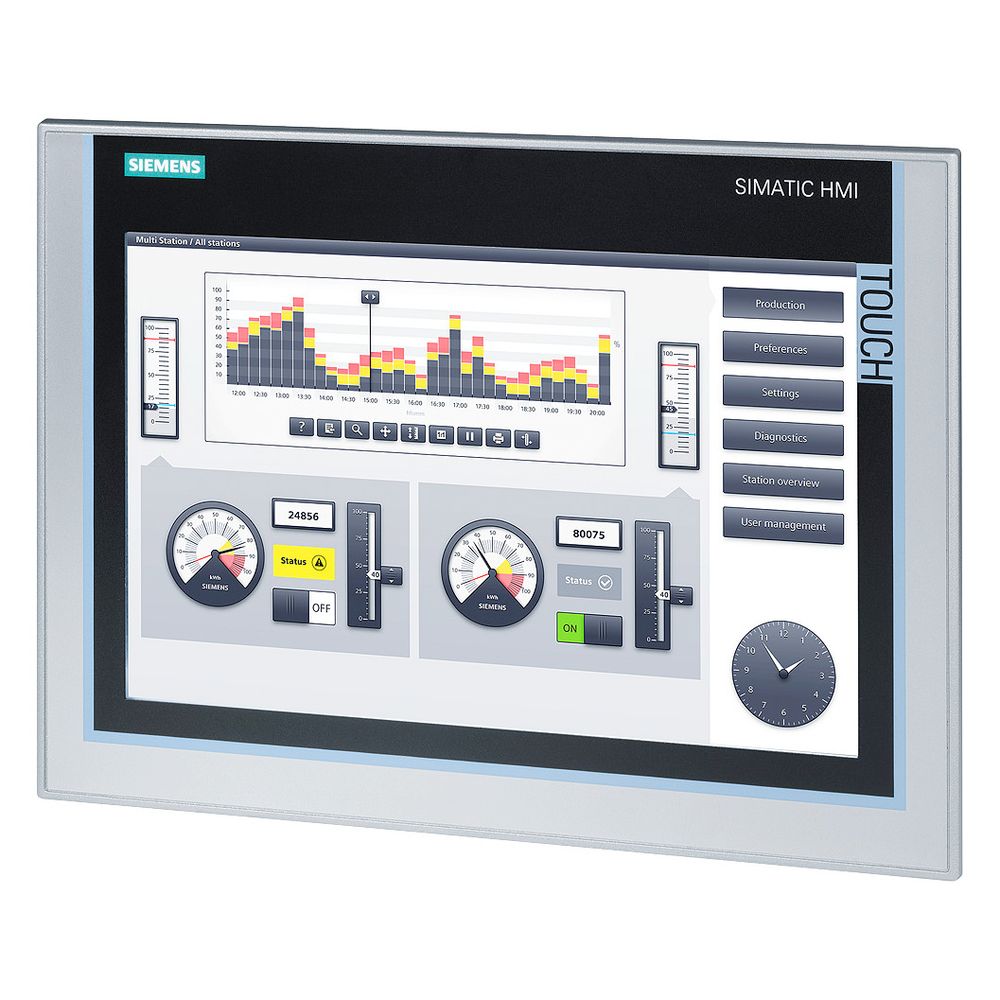

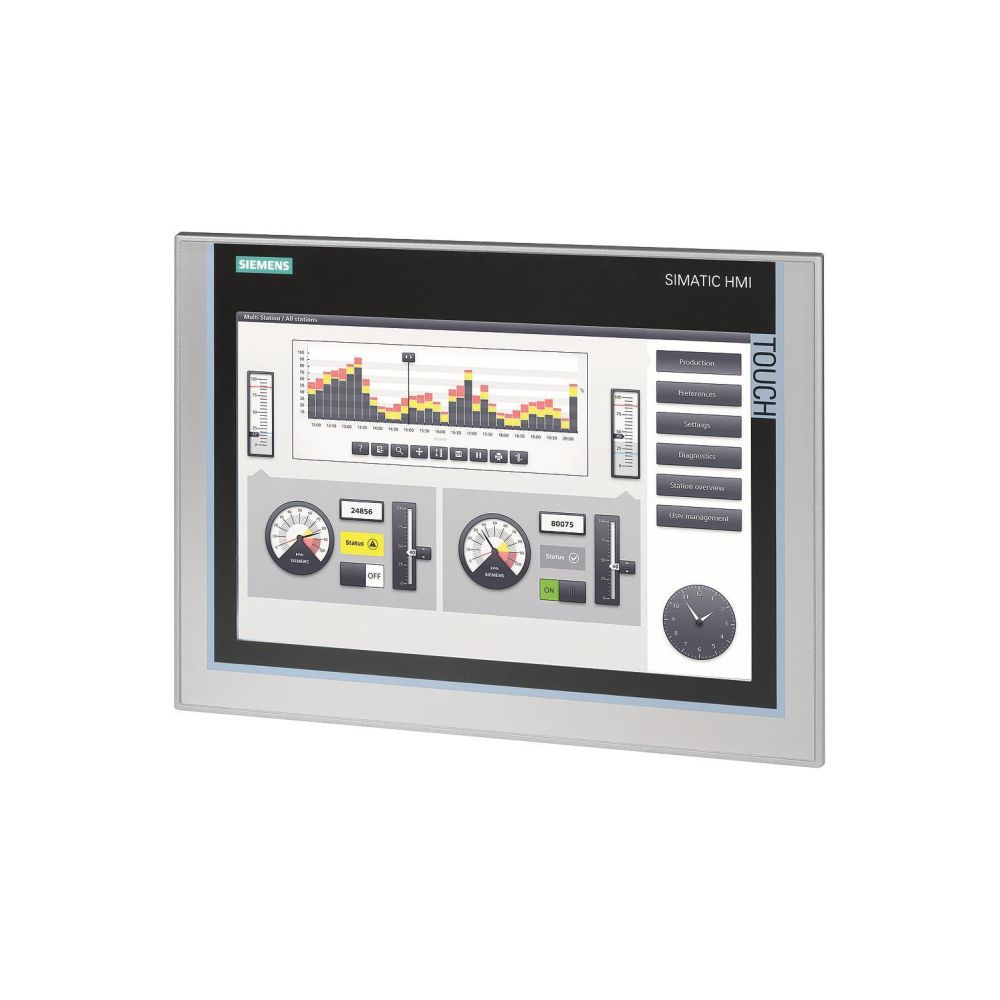

Siemens SIMATIC TP1200 Comfort Panel 12,1" TFT Widescreen 1280x800 IP65 19,2-28,8V DC 6AV21240MC010AX0
Das SIMATIC TP1200 Comfort Panel von Siemens ist ein leistungsstarkes HMI-Bediengerät mit einem 12,1 Zoll großen, hochauflösenden Widescreen-TFT-Display. Es ermöglicht eine präzise Prozesswertdarstellung sowie -vorgabe und unterstützt vielfältige Kommunikationsprotokolle für industrielle Anwendungen. Das Gerät ist frontseitig gemäß IP65 geschützt und für den Betrieb in einem Temperaturbereich von 0 bis 50 °C ausgelegt.
Funktionsweise und Ausstattung
Das Panel verfügt über ein resistives Touch-Display mit 16,7 Millionen Farben und einer Auflösung von 1280 x 800 Bildpunkten. Zur Systemintegration stehen Schnittstellen für PROFINET, PROFIBUS, Industrial Ethernet und USB zur Verfügung. Die Software unterstützt Funktionen wie Rezepturverwaltung, Passwortschutz mit bis zu 50 Ebenen sowie ein integriertes Meldesystem. Die Spannungsversorgung erfolgt über einen DC-Bereich von 19,2 bis 28,8 V.
Technische Daten
- Bildschirmdiagonale: 12,1 Zoll
- Auflösung: 1280 x 800 Pixel
- Schutzart frontseitig: IP65
- Projektspeicher: 12000 kByte
- Versorgungsspannung: 19,2 - 28,8 V DC
- Schnittstellen: 1x PROFINET, 1x PROFIBUS, 1x Industrial Ethernet, 2x USB, 1x RS-485
- Betriebstemperatur: 0 - 50 °C

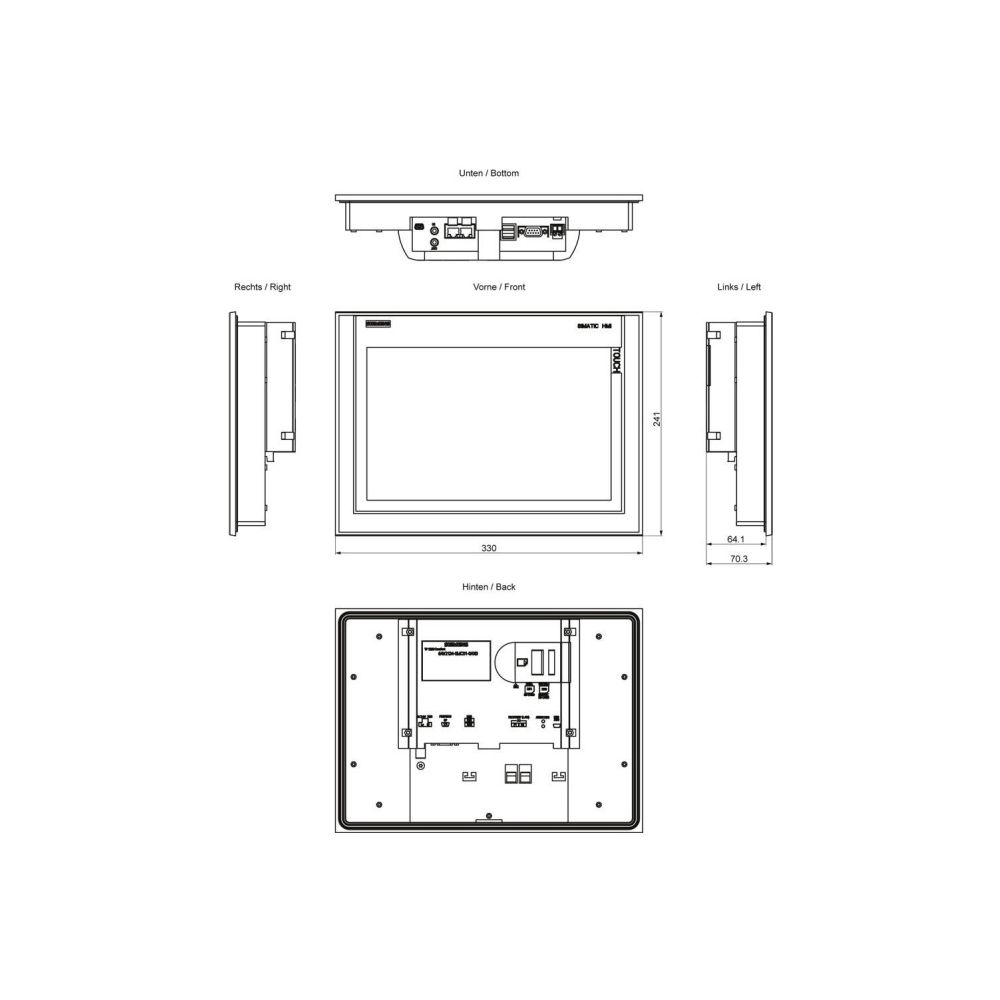

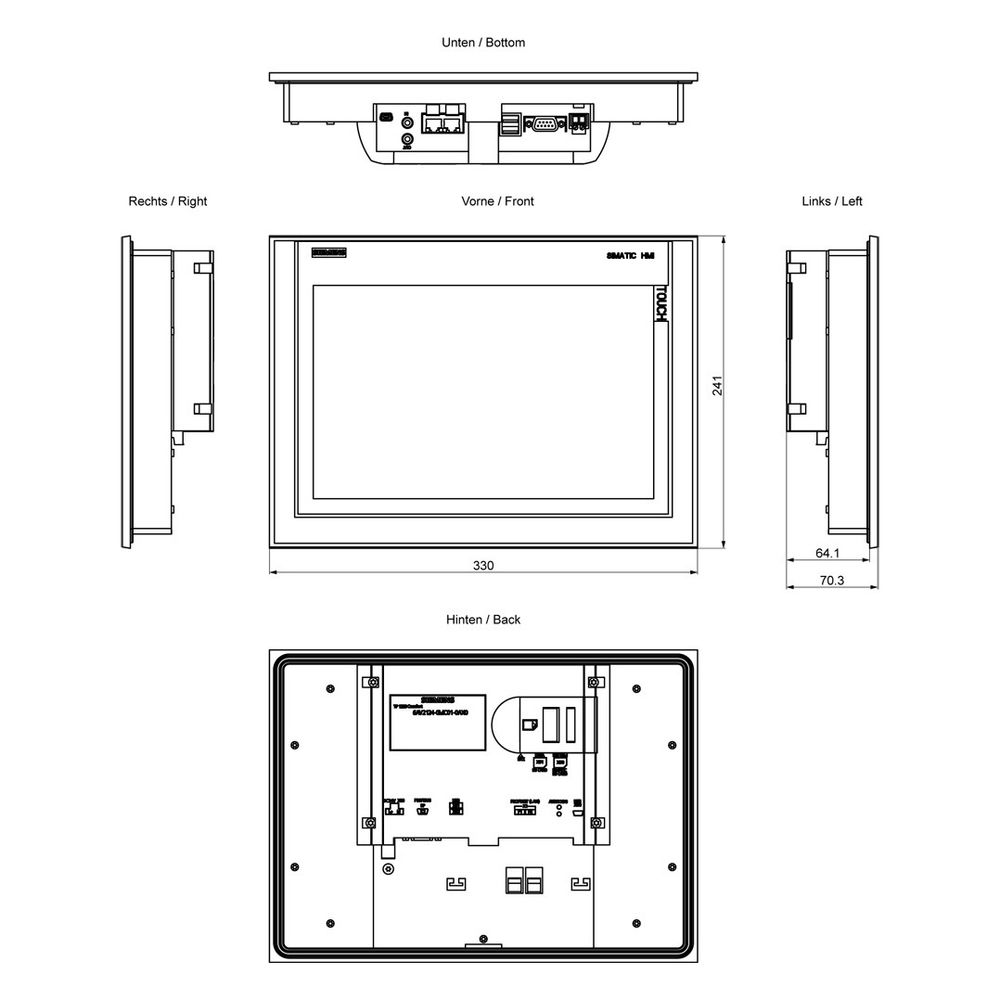

- Frontbreite: 330 mm
- Fronthöhe: 241 mm
- Einbautiefe: 64 mm
Technische Daten
| Hersteller | Siemens |
| Anzahl der Bildpunkte, horizontal | 1280 |
| Anzahl der Bildpunkte, vertikal | 800 |
| Anzahl der Ebenen, Passwortschutz | 50 |
| Anzahl der Farben des Displays | 16777216 |
| Anzahl der Funktionstasten, programmierbar | 0 |
| Anzahl der Graustufen/Blaustufen des Displays | 0 |
| Anzahl der HW-Schnittstellen Industrial Ethernet | 1 |
| Anzahl der HW-Schnittstellen parallel | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485 | 1 |
| Anzahl der HW-Schnittstellen seriell TTY | 0 |
| Anzahl der HW-Schnittstellen sonstige | 0 |
| Anzahl der HW-Schnittstellen USB | 2 |
| Anzahl der HW-Schnittstellen Wireless | 0 |
| Anzahl der Online-Sprachen | 32 |
| Anzahl der Schnittstellen PROFINET | 1 |
| Anzahl der Systemtasten | 0 |
| Anzahl der Tasten mit LED | 0 |
| Artikelnummer | SIEMENS-6AV21240MC010AX0 |
| Ausführung des Displays | TFT |
| Betriebstemperatur | 0 - 50 |
| Bildschirmdiagonale | 12,1 |
| Breite der Front | 330 |
| EAN-13 | 4025515079002 |
| Einbautiefe | 64 |
| Ethernet | 1 |
| Funkstandard Bluetooth | Nein |
| Funkstandard GPRS | Nein |
| Funkstandard GSM | Nein |
| Funkstandard UMTS | Nein |
| Funkstandard WLAN 80211 | Nein |
| Geeignet für Sicherheitsfunktionen | Nein |
| Geeignet für Tragschienenmontage | Nein |
| Gewicht | 0,346 kg |
| Höhe der Front | 241 |
| IO-Link Master | Nein |
| Mit Alpha Tastatur | Ja |
| Mit Druckausgabe | Ja |
| Mit Farbdisplay | Ja |
| Mit Meldesystem (inkl Puffer und Quittierung) | Ja |
| Mit Meldungsanzeige | Ja |
| Mit nummerischer Tastatur | Ja |
| Mit Rezepturen | Ja |
| Mit SW-Schnittstellen | Nein |
| Mobilfunkstandard 3G (UMTS) | Nein |
| Nutzbarer Projektspeicher/Anwenderspeicher | 12000 |
| parallel | 0 |
| Prozesswertdarstellung (Ausgabe) möglich | Ja |
| Prozesswertvorgabe (Eingabe) möglich | Ja |
| RS-232 | 0 |
| RS-422 | 0 |
| RS-485 | 1 |
| Schutzart (IP) | IP65 |
| Schutzart (IP), frontseitig | IP65 |
| seriell | 0 |
| sonstige | 0 |
| Spannung DC | 19,2 |
| Spannungsart der Versorgungsspannung | DC |
| Speicher | 12000 |
| Touch-Technologie | Resistiv-Touch |
| Tragschienenmontage möglich | Nein |
| Unterstützt Protokoll für AS-Interface Safety at Work | Nein |
| Unterstützt Protokoll für ASI | Nein |
| Unterstützt Protokoll für CAN | Nein |
| Unterstützt Protokoll für Data-Highway | Nein |
| Unterstützt Protokoll für DeviceNet | Nein |
| Unterstützt Protokoll für DeviceNet Safety | Nein |
| Unterstützt Protokoll für EtherNet/IP | Ja |
| Unterstützt Protokoll für Foundation Fieldbus | Nein |
| Unterstützt Protokoll für INTERBUS | Nein |
| Unterstützt Protokoll für INTERBUS-Safety | Nein |
| Unterstützt Protokoll für KNX | Nein |
| Unterstützt Protokoll für LON | Nein |
| Unterstützt Protokoll für Modbus | Ja |
| Unterstützt Protokoll für PROFIBUS | Ja |
| Unterstützt Protokoll für PROFINET CBA | Nein |
| Unterstützt Protokoll für PROFINET IO | Ja |
| Unterstützt Protokoll für PROFIsafe | Nein |
| Unterstützt Protokoll für SafetyBUS p | Nein |
| Unterstützt Protokoll für SERCOS | Nein |
| Unterstützt Protokoll für sonstige Bussysteme | Ja |
| Unterstützt Protokoll für SUCONET | Nein |
| Unterstützt Protokoll für TCP/IP | Ja |
| USB | 2 |
| Versorgungsspannung DC | 19,2 - 28,8 |
| Wand-/Direktmontage möglich | Nein |
| Zusätzliche Softwarekomponenten, ladbar | Ja |
| WEEE-Nr. | 23691322 |
