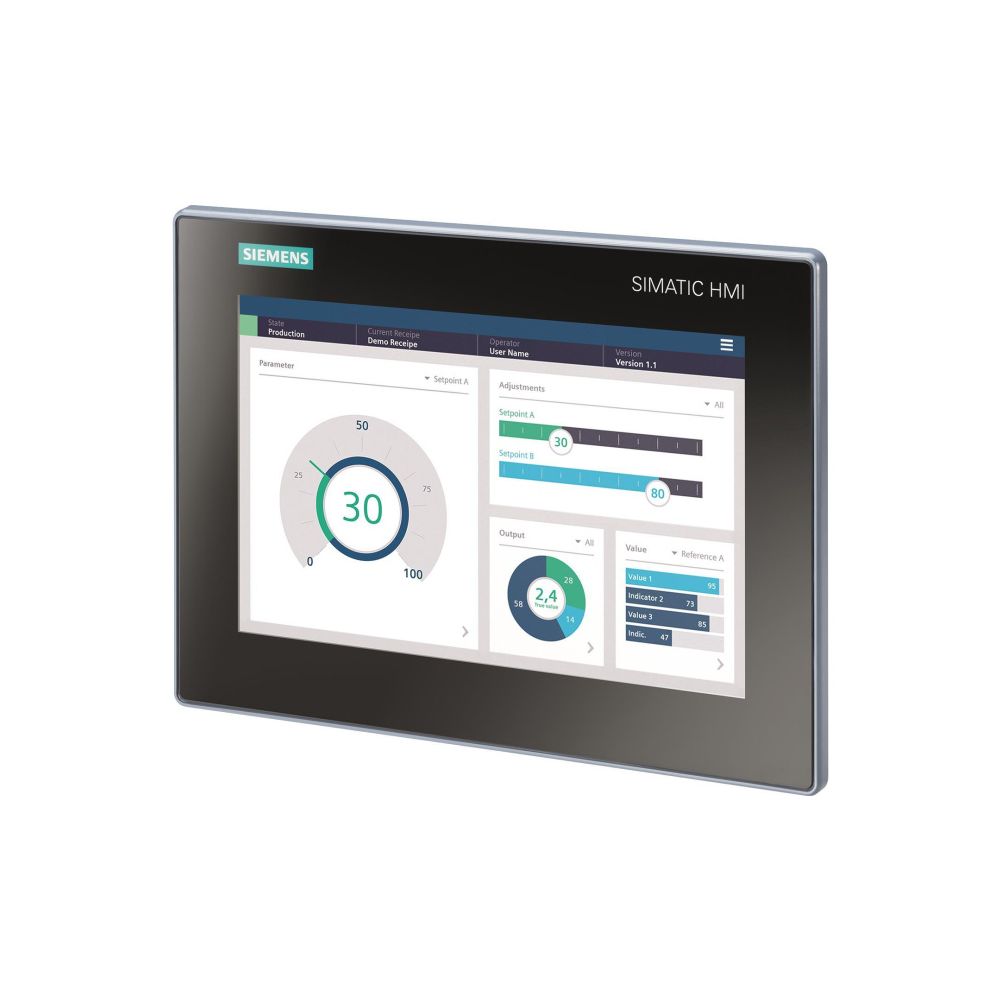

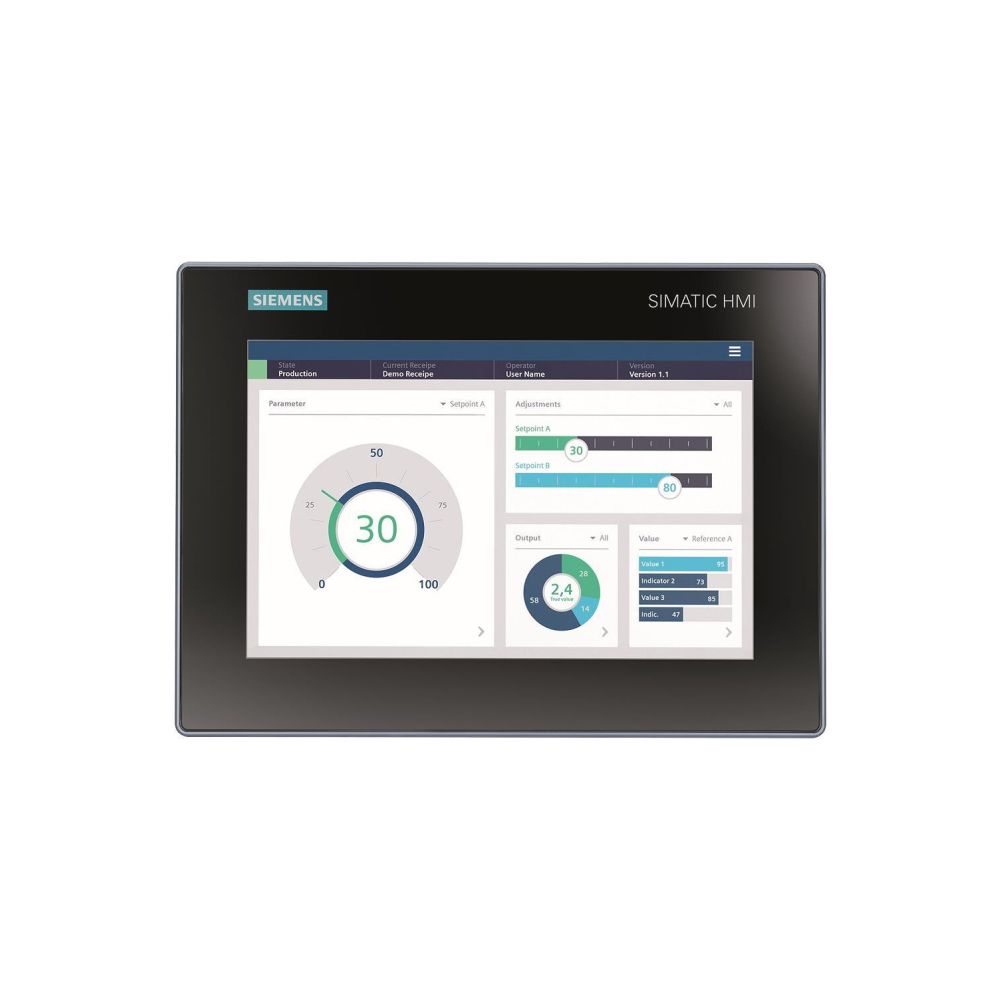

Siemens MTP1000 Unified Basic Panel 10,1" TFT 16M Farben IP65 280x205x55mm 6AV2123-3KB32-0AW0
Das Siemens SIMATIC HMI MTP1000 Unified Basic Panel bietet eine leistungsstarke Visualisierungslösung mit einem 10,1 Zoll großen Widescreen-TFT-Display. Das Gerät unterstützt eine intuitive Touchbedienung sowie eine numerische und Alpha-Tastatur und ist für den Einsatz in industriellen Automatisierungsumgebungen konzipiert. Die Projektierung erfolgt ab WinCC Unified Basic V18 Upd. 3.
Funktionsweise

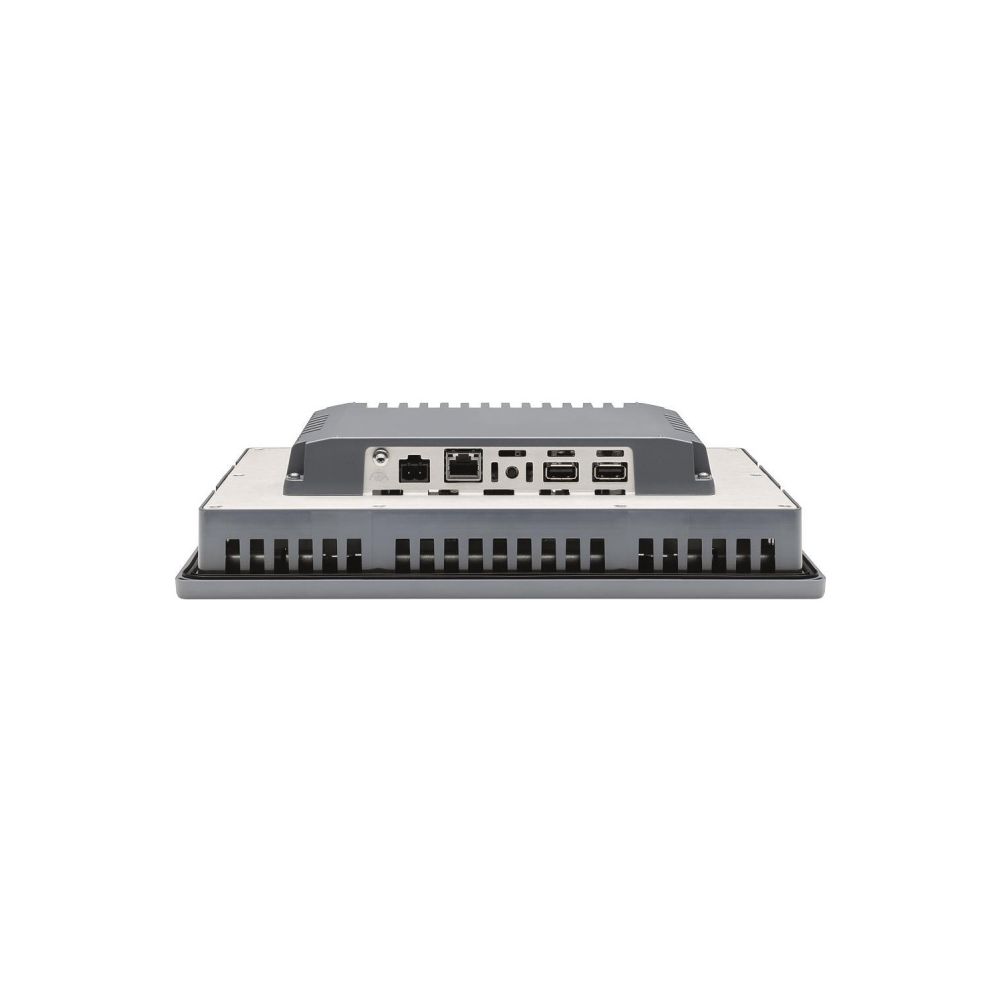

Das Panel verfügt über ein hochauflösendes Farbdisplay mit 16,7 Millionen Farben und einer Auflösung von 1280 x 800 Bildpunkten. Zur Kommunikation stehen eine Industrial Ethernet-Schnittstelle sowie zwei USB-Anschlüsse zur Verfügung. Das System unterstützt Protokolle wie TCP/IP, Modbus und EtherNet/IP. Funktionen wie Meldungsanzeige, Meldesystem mit Puffer und Quittierung sowie Rezepturverwaltung sind integriert. Die Software umfasst Open-Source-Komponenten.
Technische Daten
- Bildschirmdiagonale: 10,1 Zoll
- Displaytyp: TFT
- Auflösung: 1280 x 800 Pixel
- Versorgungsspannung: 19,2 - 28,8 V DC
- Schutzart frontseitig: IP65
- Betriebstemperatur: 0 - 50 °C

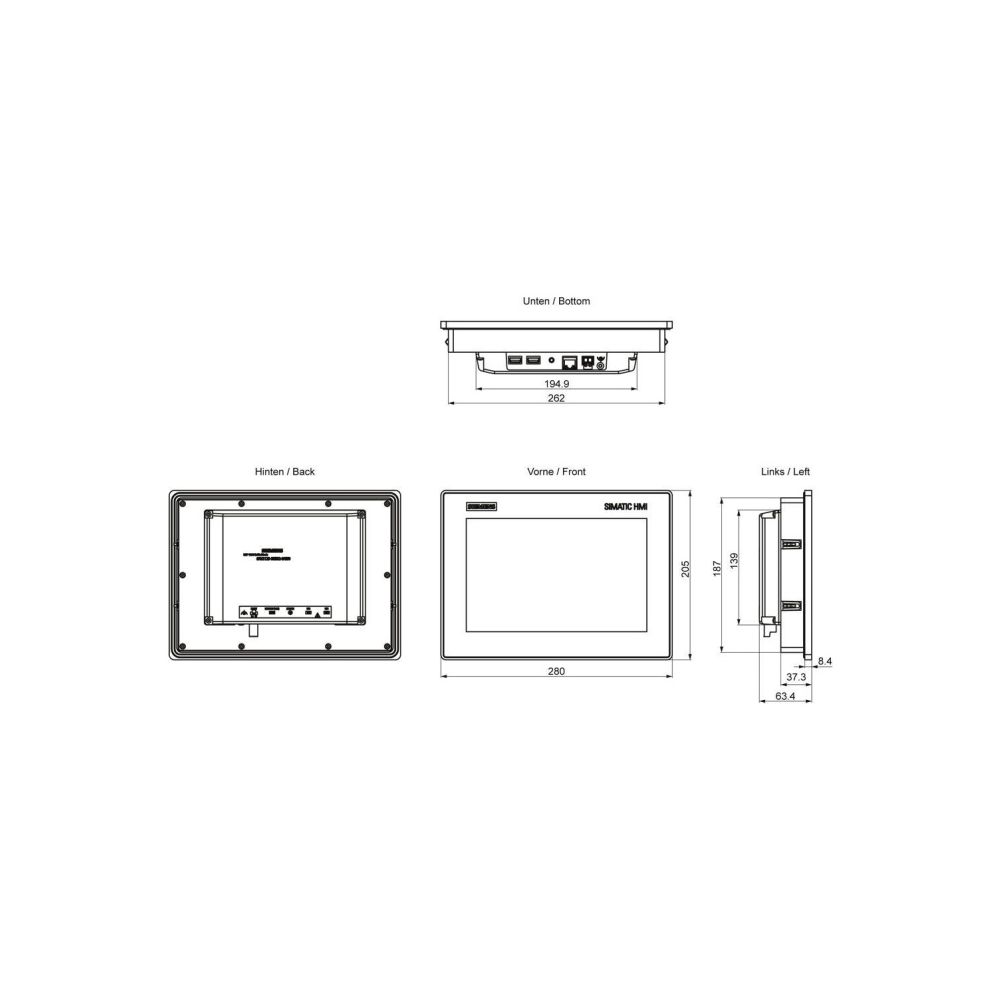

- Breite der Front: 280 mm
- Höhe der Front: 205 mm
- Einbautiefe: 55 mm
- Anzahl Online-Sprachen: 32
Technische Daten
| Hersteller | Siemens |
| Anzahl der Bildpunkte, horizontal | 1280 |
| Anzahl der Bildpunkte, vertikal | 800 |
| Anzahl der Farben des Displays | 16777216 |
| Anzahl der HW-Schnittstellen Industrial Ethernet | 1 |
| Anzahl der HW-Schnittstellen parallel | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485 | 0 |
| Anzahl der HW-Schnittstellen seriell TTY | 0 |
| Anzahl der HW-Schnittstellen USB | 2 |
| Anzahl der HW-Schnittstellen Wireless | 0 |
| Anzahl der Online-Sprachen | 32 |
| Artikelnummer | SIEMENS-6AV21233KB320AW0 |
| Ausführung des Displays | TFT |
| Betriebstemperatur | 0 - 50 |
| Bildschirmdiagonale | 10,1 |
| Breite der Front | 280 |
| EAN-13 | 4034106035204 |
| Einbautiefe | 55 |
| Funkstandard Bluetooth | Nein |
| Funkstandard GPRS | Nein |
| Funkstandard GSM | Nein |
| Funkstandard WLAN 80211 | Nein |
| Geeignet für Sicherheitsfunktionen | Nein |
| Geeignet für Tragschienenmontage | Nein |
| Gewicht | 0,222 kg |
| Höhe der Front | 205 |
| IO-Link Master | Nein |
| Mit Alpha Tastatur | Ja |
| Mit Druckausgabe | Nein |
| Mit Farbdisplay | Ja |
| Mit Meldesystem (inkl Puffer und Quittierung) | Ja |
| Mit Meldungsanzeige | Ja |
| Mit nummerischer Tastatur | Ja |
| Mit Rezepturen | Ja |
| Mobilfunkstandard 3G (UMTS) | Nein |
| Schutzart (IP), frontseitig | IP65 |
| Spannungsart der Versorgungsspannung | DC |
| Unterstützt Protokoll für AS-Interface Safety at Work | Nein |
| Unterstützt Protokoll für ASI | Nein |
| Unterstützt Protokoll für CAN | Nein |
| Unterstützt Protokoll für Data-Highway | Nein |
| Unterstützt Protokoll für DeviceNet | Nein |
| Unterstützt Protokoll für DeviceNet Safety | Nein |
| Unterstützt Protokoll für EtherNet/IP | Ja |
| Unterstützt Protokoll für Foundation Fieldbus | Nein |
| Unterstützt Protokoll für INTERBUS | Nein |
| Unterstützt Protokoll für INTERBUS-Safety | Nein |
| Unterstützt Protokoll für KNX | Nein |
| Unterstützt Protokoll für LON | Nein |
| Unterstützt Protokoll für Modbus | Ja |
| Unterstützt Protokoll für PROFIBUS | Nein |
| Unterstützt Protokoll für PROFINET CBA | Nein |
| Unterstützt Protokoll für PROFINET IO | Nein |
| Unterstützt Protokoll für PROFIsafe | Nein |
| Unterstützt Protokoll für SafetyBUS p | Nein |
| Unterstützt Protokoll für SERCOS | Nein |
| Unterstützt Protokoll für SUCONET | Nein |
| Unterstützt Protokoll für TCP/IP | Ja |
| Versorgungsspannung DC | 19,2 - 28,8 |
| Wand-/Direktmontage möglich | Nein |
| Zusätzliche Softwarekomponenten, ladbar | Nein |
| WEEE-Nr. | 23691322 |
