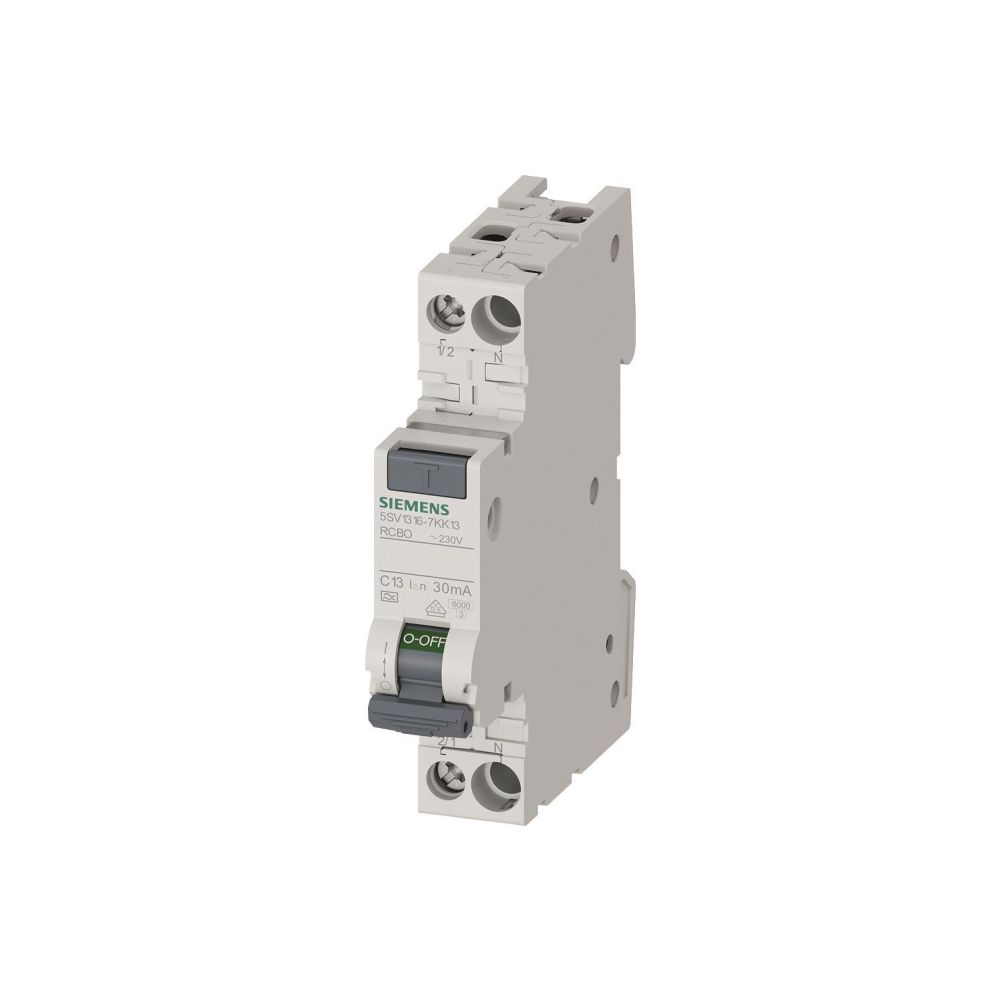

Siemens FI/LS-Schalter 5SV1316-7KK13 1P+N 13A 30mA Typ A C 6kA 1TE
Der Siemens FI/LS-Schalter 5SV1316-7KK13 kombiniert Fehlerstrom- und Leitungsschutz in einem kompakten Gerät mit einer Baubreite von nur einer Teilungseinheit. Er ermöglicht eine zuverlässige Absicherung von Stromkreisen bei einer Bemessungsspannung von 230 V und einem Bemessungsstrom von 13 A. Die Montage erfolgt platzsparend auf einer DIN-Schiene.
Funktionsweise und Sicherheit

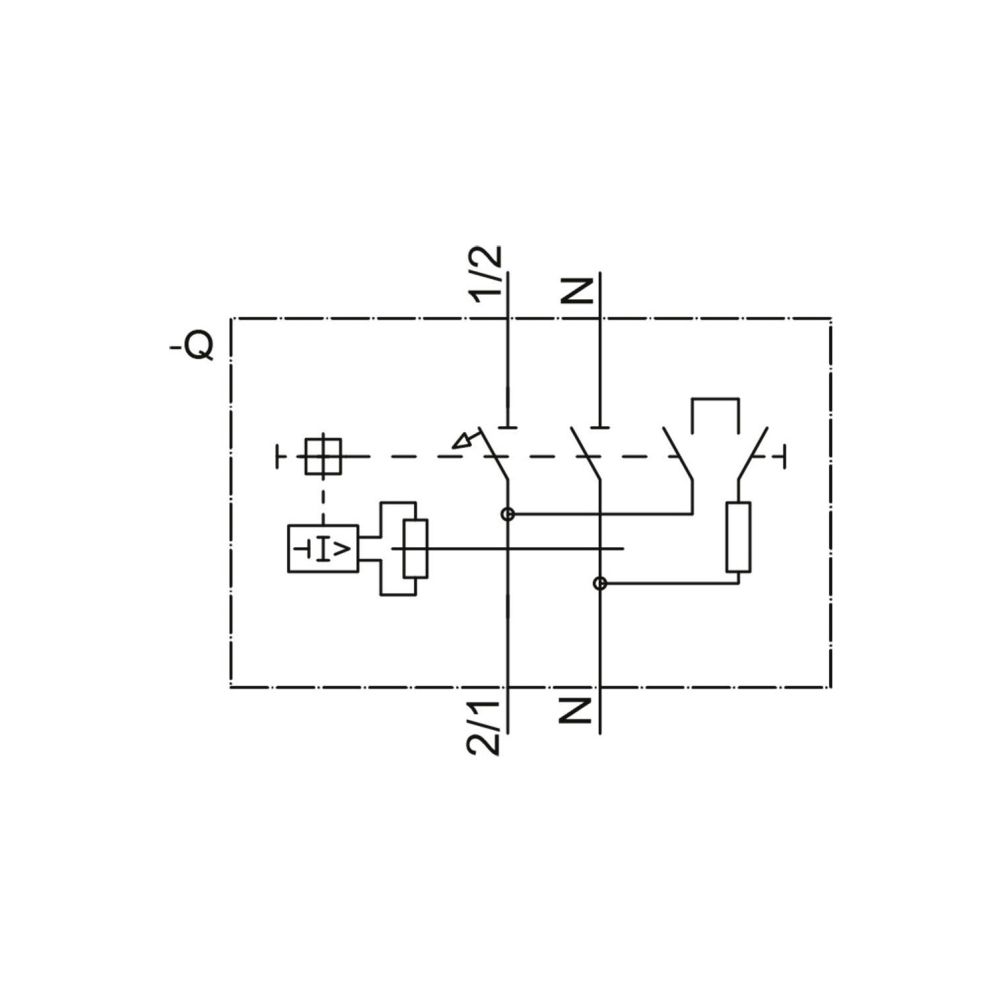

Das Gerät vom Typ A arbeitet mit einer Auslösecharakteristik C und einem Bemessungsfehlerstrom von 0,03 A. Durch den mitschaltenden Neutralleiter und die integrierte Verriegelungsvorrichtung wird eine hohe Betriebssicherheit erreicht. Die Energiebegrenzungsklasse 3 sowie der Fehlauslöseschutz tragen zur stabilen Absicherung bei, während die Schutzart IP20 den Einsatz in geschützten Innenbereichen ermöglicht.
Technische Daten
- Bemessungsstrom: 13 A
- Bemessungsfehlerstrom: 0,03 A
- Bemessungsabschaltvermögen (EN 61009): 6 kA
- Auslösecharakteristik: C
- Polzahl (gesamt): 2
- Anzahl der abgesicherten Pole: 1
- Breite in Teilungseinheiten: 1

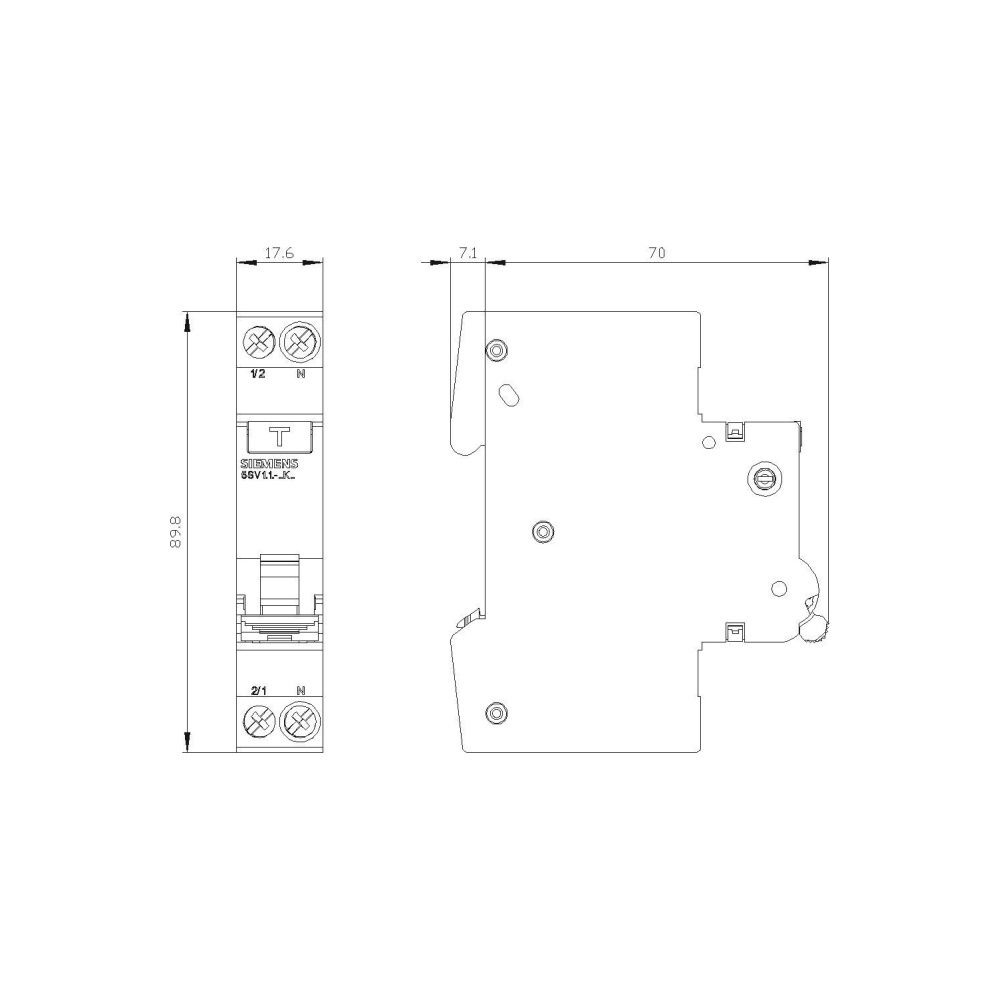

- Einbautiefe: 70 mm
- Umgebungstemperatur: -25 - 45 °C
- Leiterquerschnitt: 0,75 - 16 mm²
Technische Daten
| Hersteller | Siemens |
| Abschaltcharakteristik | unverzögert |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,75 - 16 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,75 - 16 |
| Anzahl der abgesicherten Pole | 1 |
| Artikelnummer | SIEMENS-5SV13167KK13 |
| Auslösecharakteristik | C |
| Bemessungsabschaltvermögen nach EN 61009 | 6 |
| Bemessungsabschaltvermögen nach IEC 60947-2 | 10 |
| Bemessungsfehlerstrom | 0,03 |
| Bemessungsisolationsspannung Ui | 253 |
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 6 |
| Bemessungsspannung | 230 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 |
| Bemessungsstrom | 13 |
| Breite in Teilungseinheiten | 1 |
| EAN-13 | 4001869557885 |
| Einbautiefe | 70 |
| Energiebegrenzungsklasse | 3 |
| Fehlauslöseschutz | Ja |
| Fehlerstrom-Typ | A |
| Gewicht | 0,126 kg |
| Mit Verriegelungsvorrichtung | Ja |
| Mitschaltender Neutralleiter | Ja |
| Montageart | DIN-Schiene |
| Polzahl (gesamt) | 2 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Stoßstromfestigkeit | 1 |
| Umgebungstemperatur während des Betriebs | -25 - 45 |
| Verlustleistung | 2,5 |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | 3 |
| WEEE-Nr. | 23691322 |
