Beschreibung

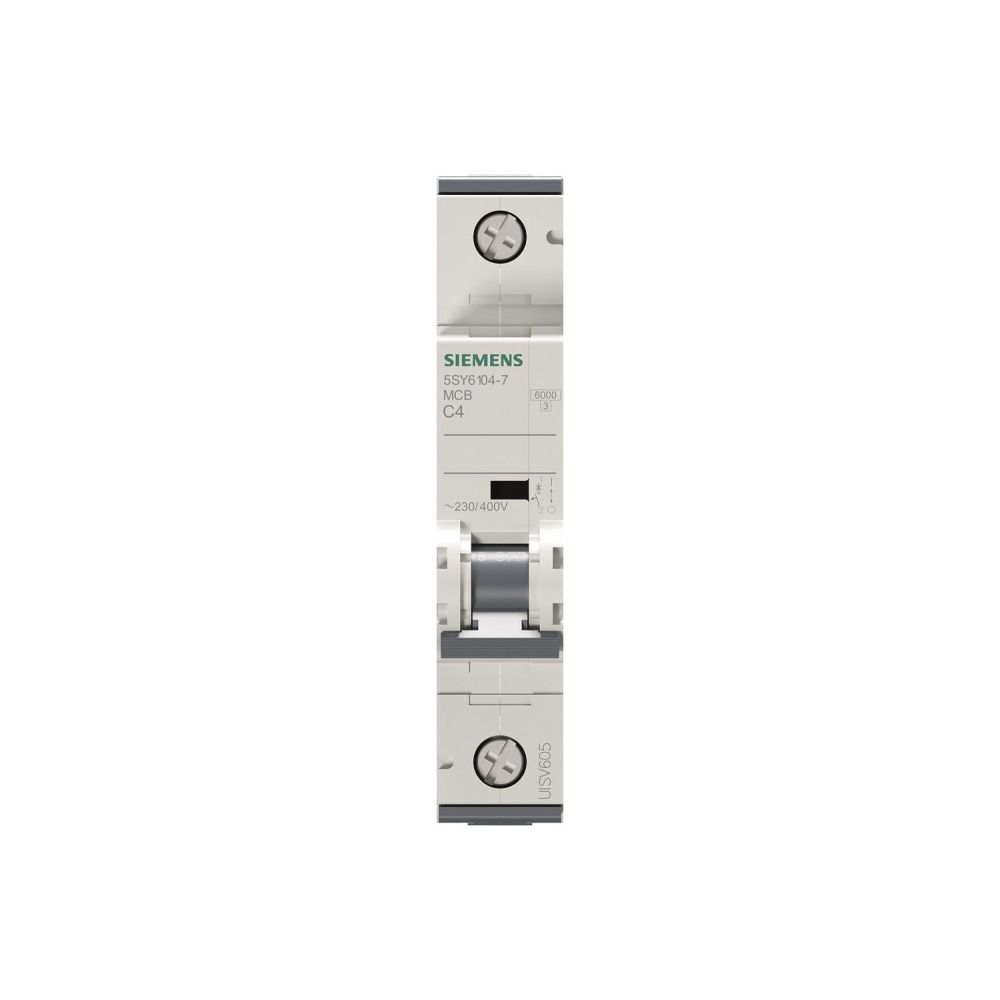

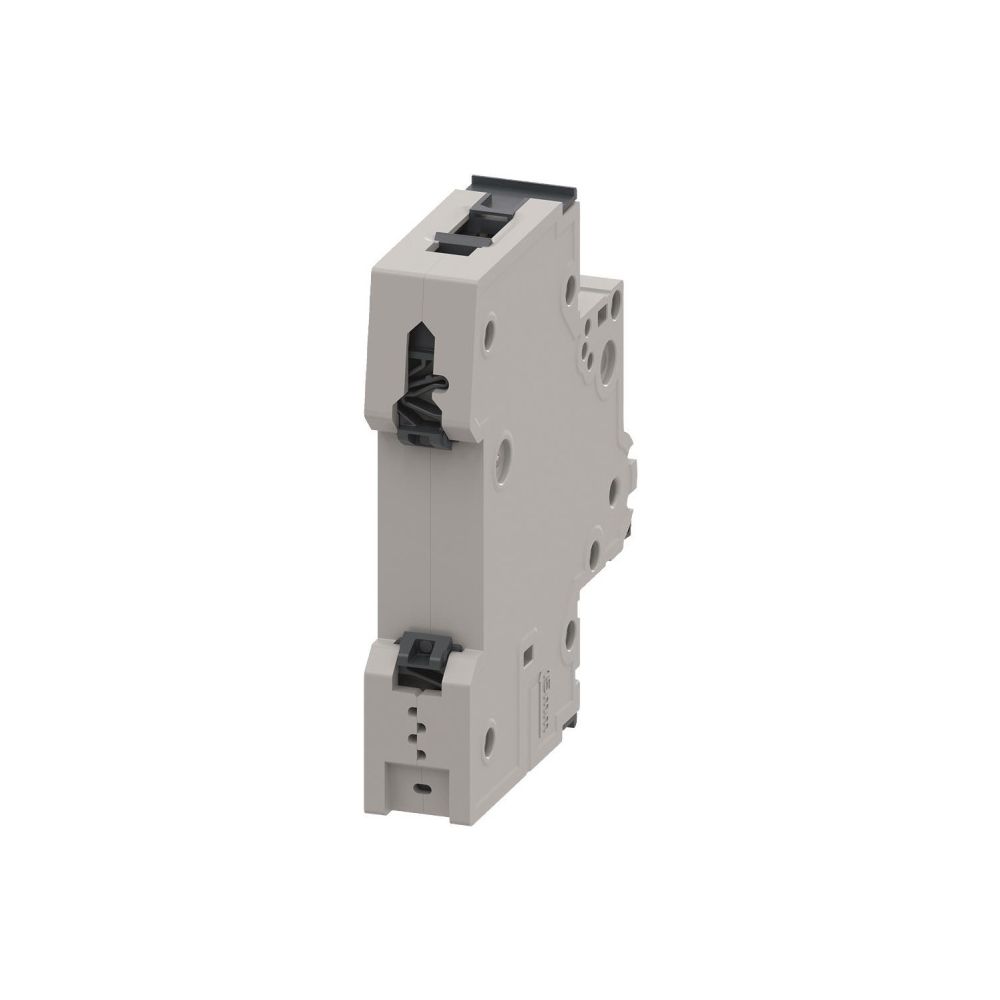

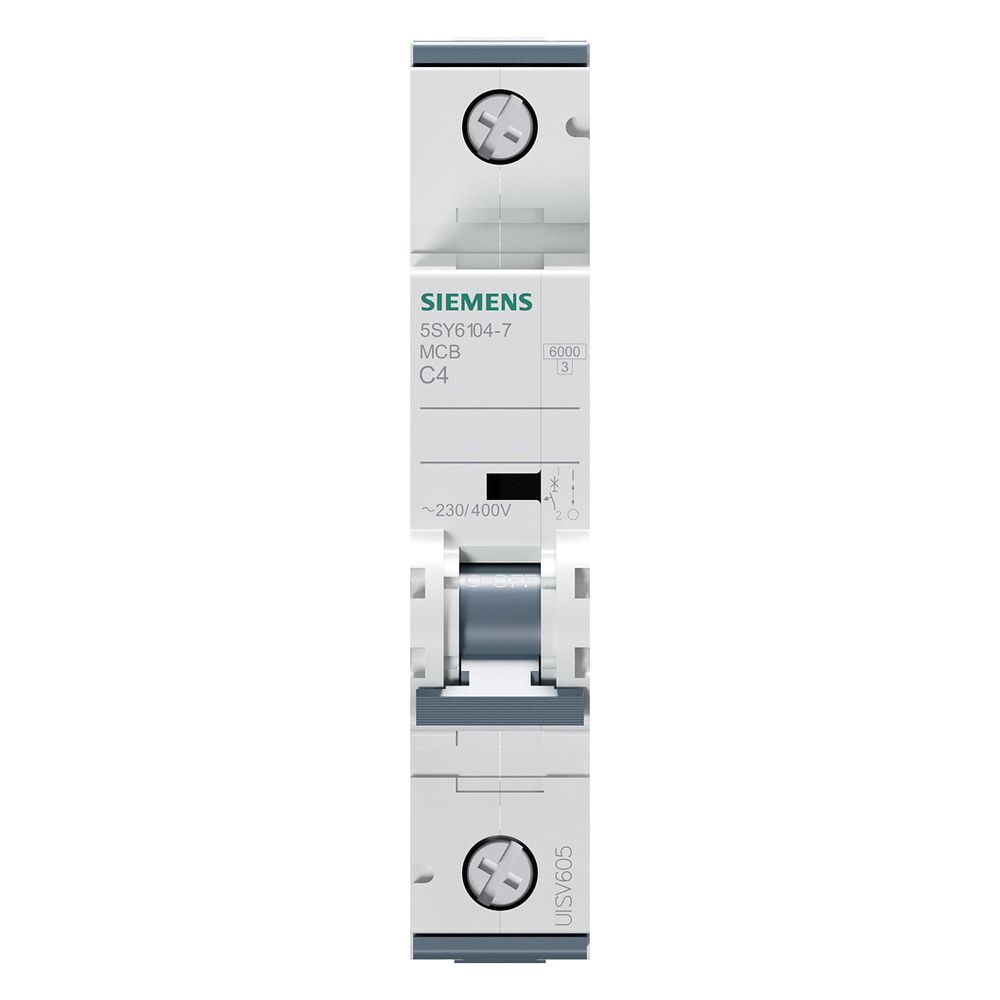

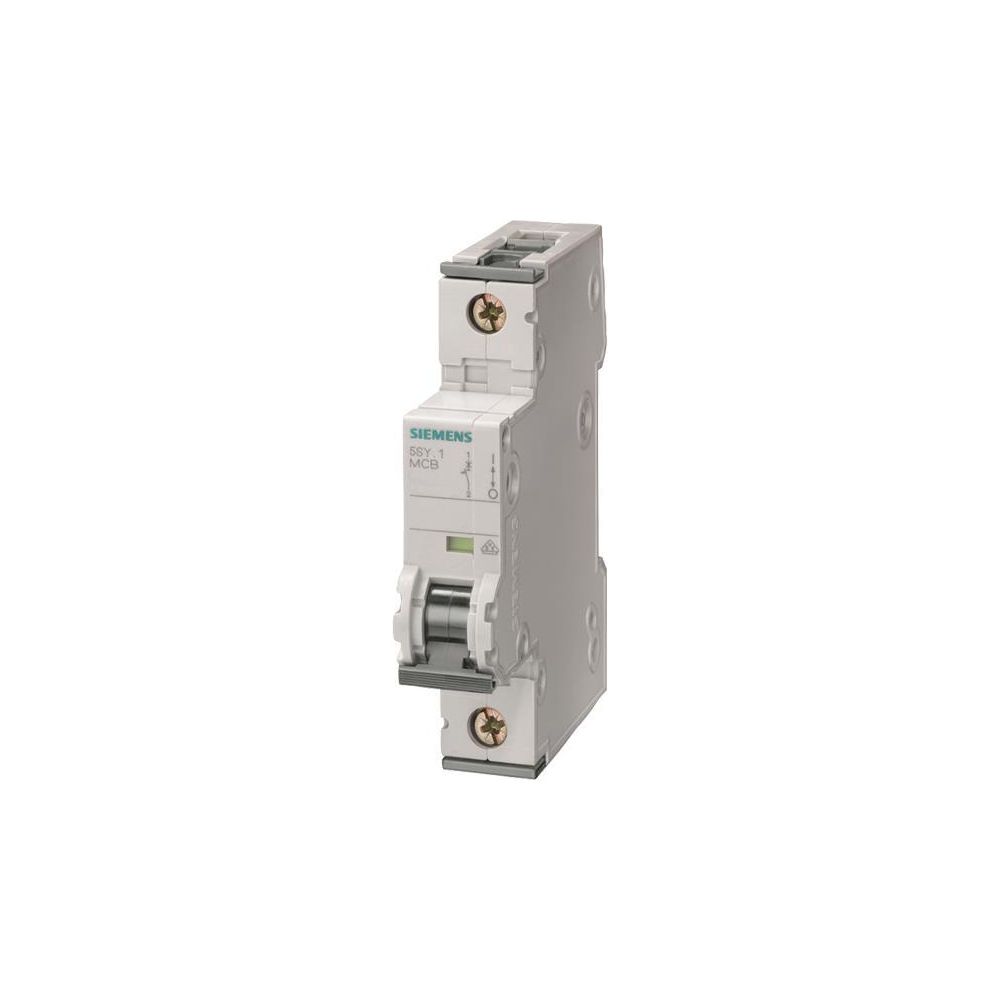

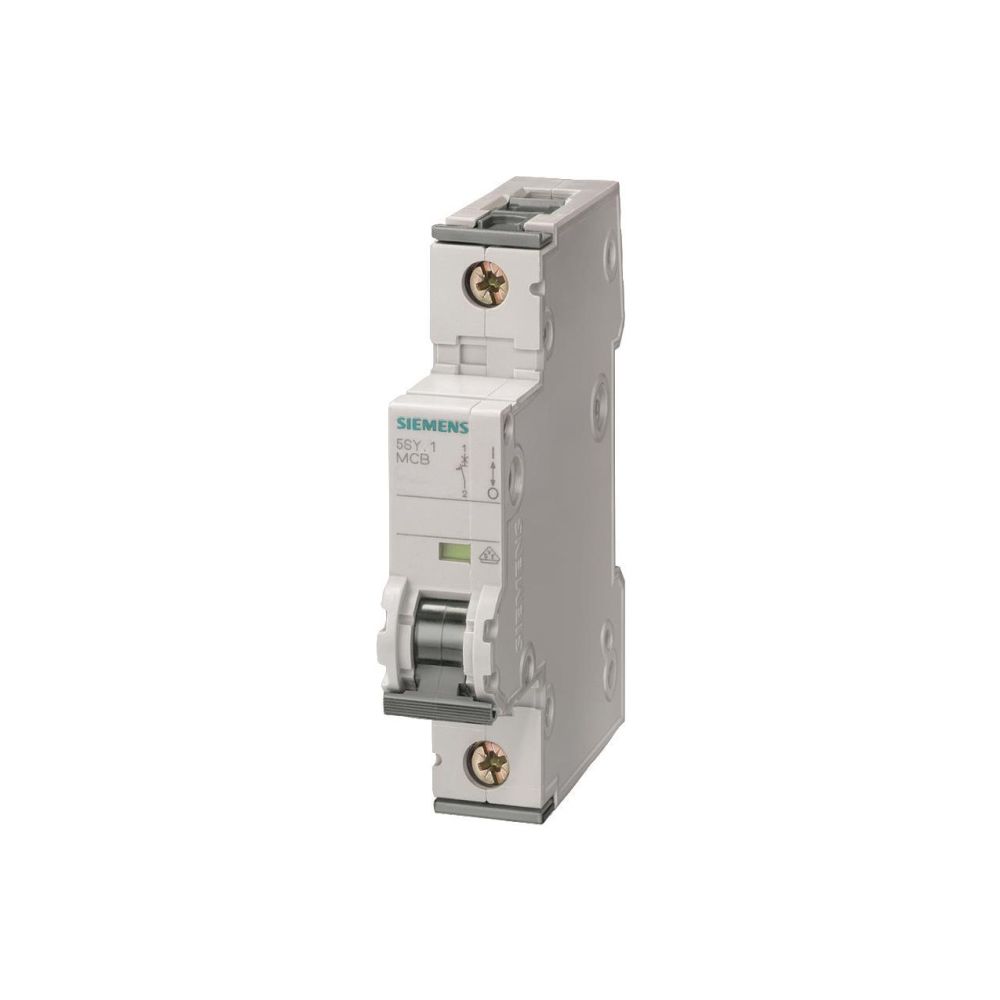

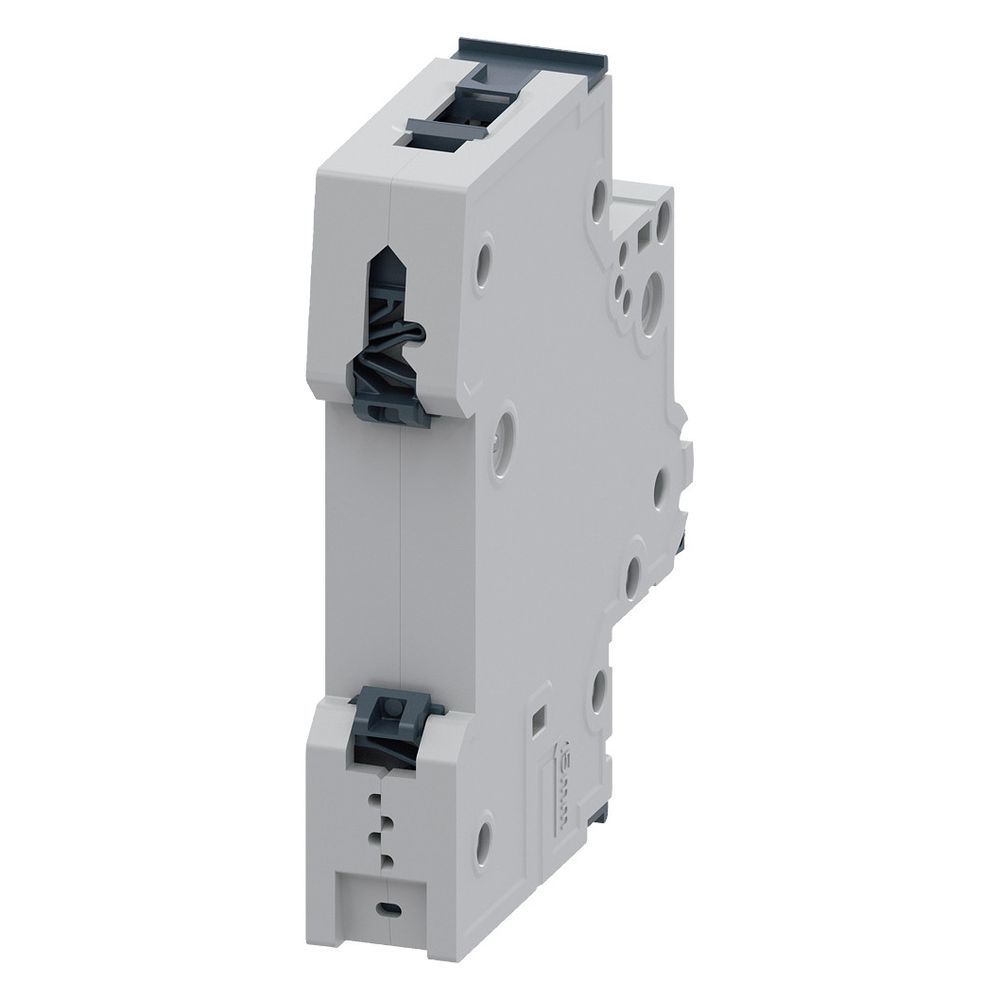

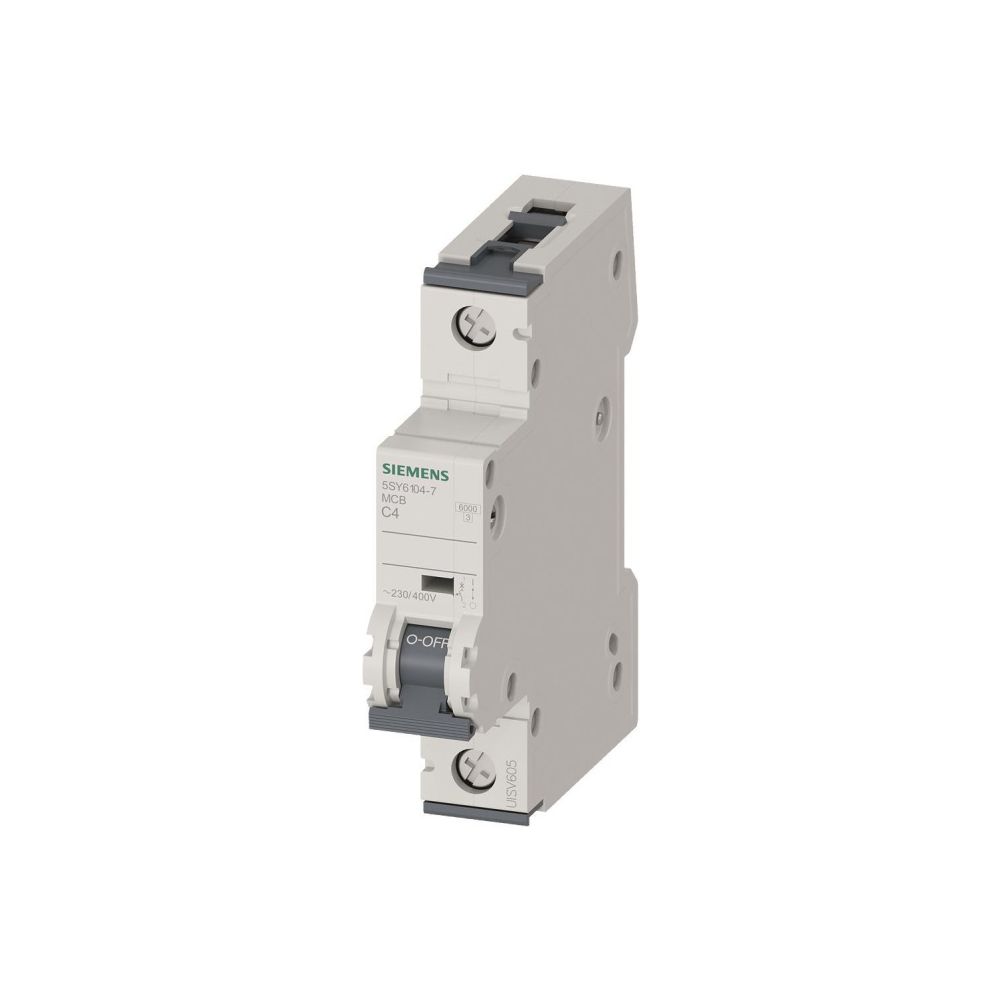

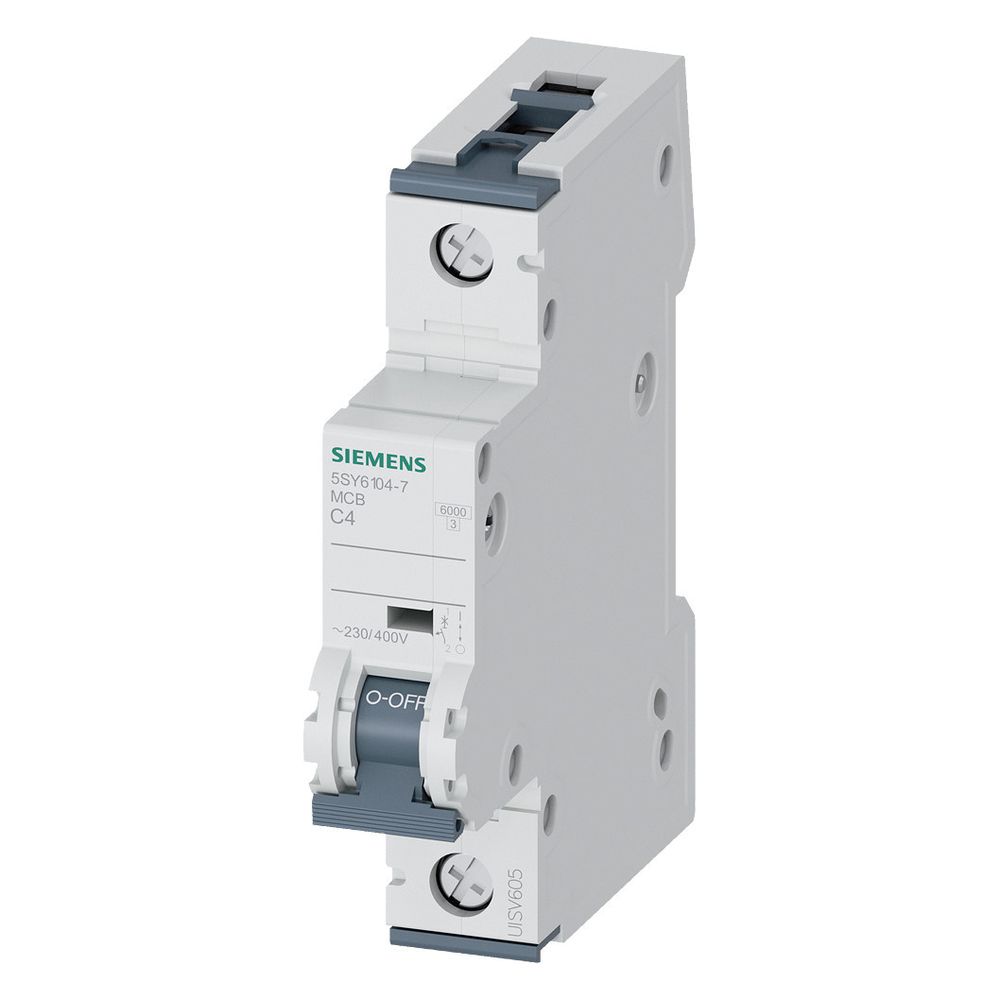

Siemens Leitungsschutzschalter SENTRON 5SY6104-7 1-polig C 4A 6kA 70mm

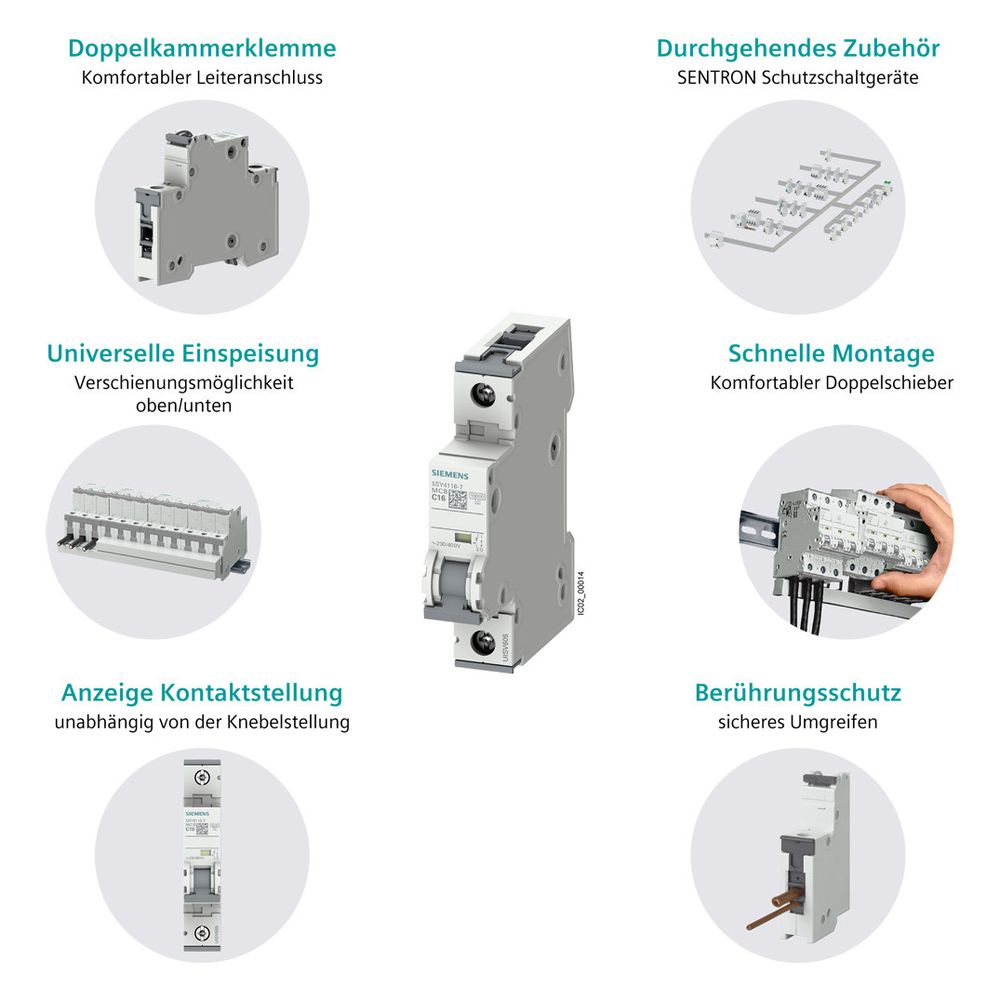

Der 1-polige Leitungsschutzschalter 5SY6104-7 von Siemens bietet zuverlässigen Kurzschluss- und Überlastschutz für Wohngebäude, Zweckbauten sowie Industrieanwendungen. Das Gerät mit Auslösecharakteristik C und einem Bemessungsstrom von 4 A ist für eine Bemessungsspannung von 400 V ausgelegt. Die Montage erfolgt werkzeuglos über einen Zweifachschieber, wobei die Doppelkammerklemme eine flexible Kombination von Leitern und Sammelschienen ermöglicht.
Montage und Anwendung

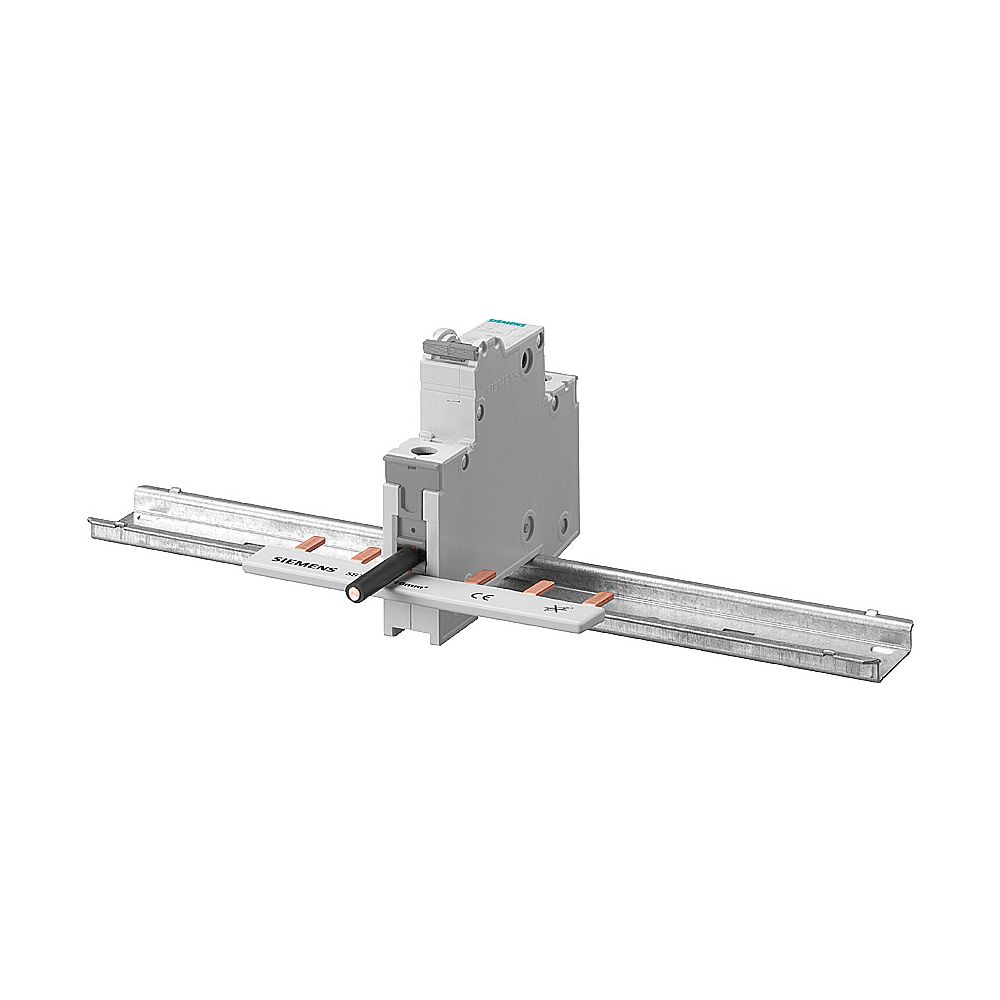

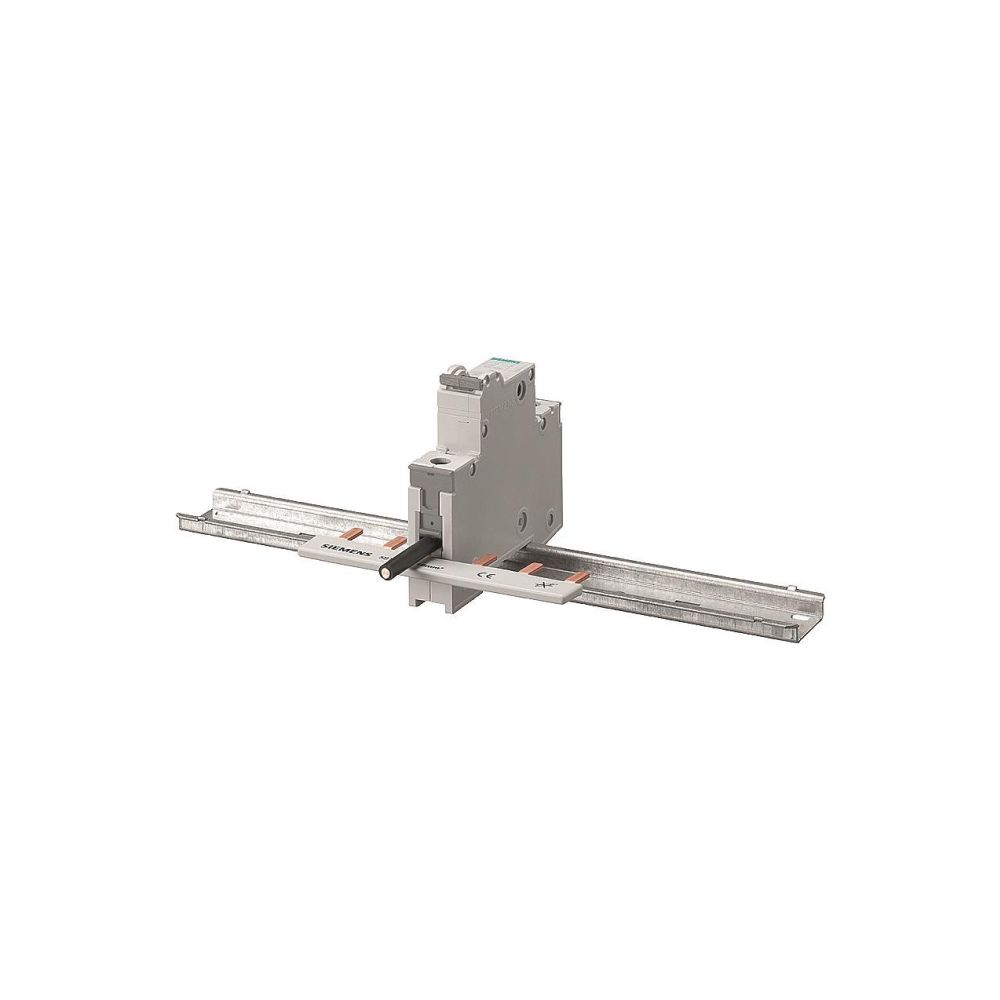

Die Installation profitiert von einer einfachen Verdrahtung der Einspeisung durch die hinten liegende Sammelschiene. Das System ist für den Einsatz in Umgebungen mit Temperaturen von -25 bis 55 °C geeignet und bietet die Möglichkeit, Zusatzeinrichtungen anzubringen. Mit einer Breite von einer Teilungseinheit und einer Einbautiefe von 70 mm lässt sich der Schalter platzsparend in Verteilungen integrieren.
Technische Daten
- Bemessungsstrom: 4 A
- Auslösecharakteristik: C
- Polzahl: 1
- Bemessungsspannung: 400 V
- Bemessungsschaltvermögen Icn (EN 60898): 6 kA
- Bemessungsschaltvermögen Icu (IEC 60947-2): 30 kA
- Energiebegrenzungsklasse: 3

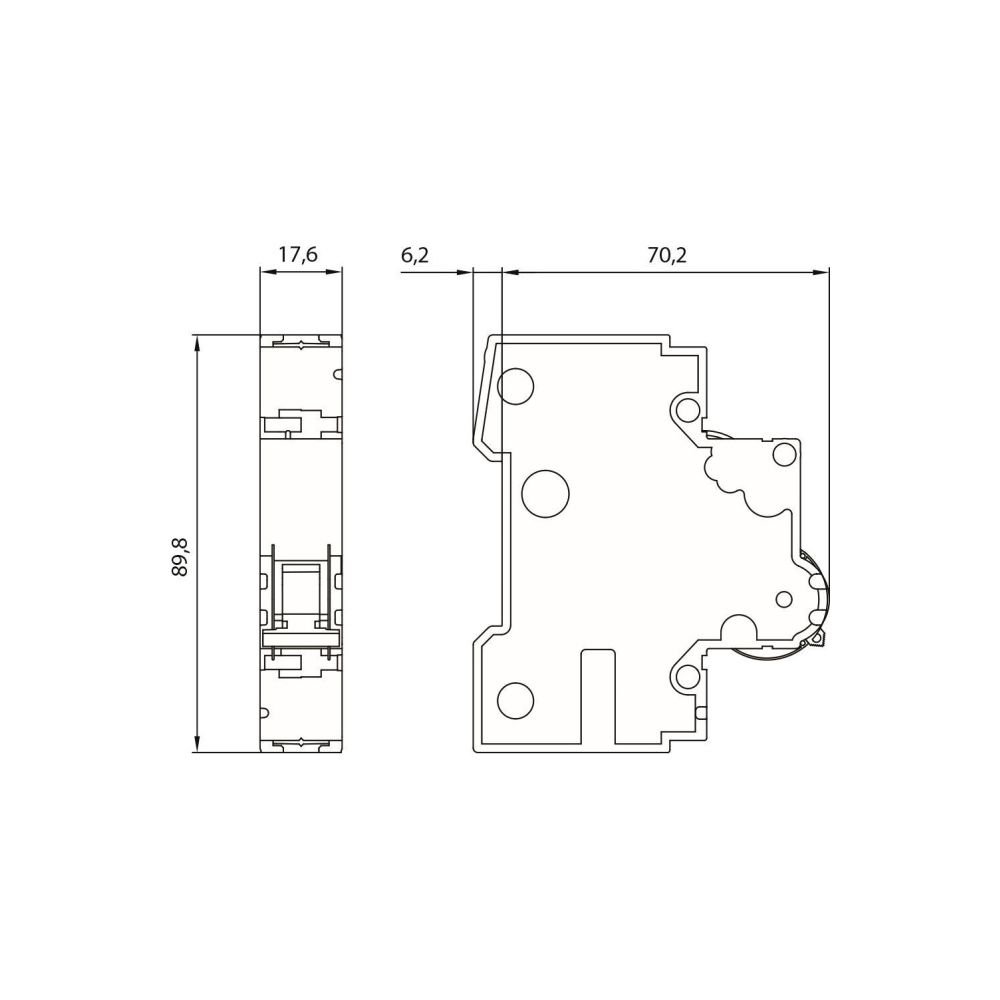

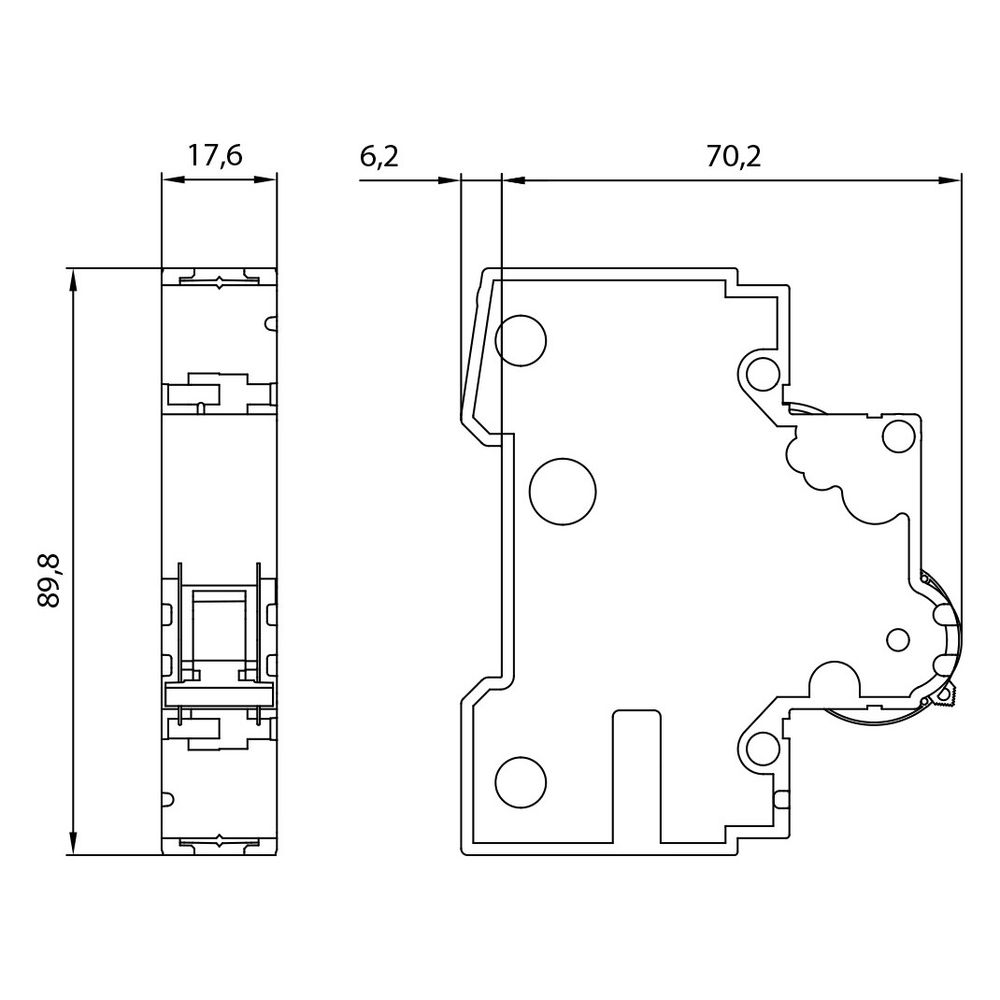

- Einbautiefe: 70 mm
- Breite in Teilungseinheiten: 1
- Schutzart: IP20
Technische Daten
| Hersteller | Siemens |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,75 - 35 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,75 - 35 |
| Anzahl der abgesicherten Pole | 1 |
| Artikelnummer | SIEMENS-5SY61047 |
| Auslösecharakteristik | C |
| Bemessungsisolationsspannung Ui | 440 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 6 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 6 |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 30 |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 30 |
| Bemessungsspannung | 400 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 |
| Bemessungsstrom | 4 |
| Breite in Teilungseinheiten | 1 |
| EAN-13 | 4001869246024 |
| Einbautiefe | 70 |
| Energiebegrenzungsklasse | 3 |
| Explosionsgeschützt | Nein |
| Frequenz | 50 |
| Gewicht | 0,153 kg |
| Mitschaltender Neutralleiter | Nein |
| Polzahl (gesamt) | 1 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| TE | 1 |
| Umgebungstemperatur während des Betriebs | -25 - 55 |
| Unterputzmontage | Nein |
| Verlustleistung | 1,3 |
| Verschmutzungsgrad | 3 |
| Zusatzeinrichtungen möglich | Ja |
| Überspannungskategorie | 3 |
| WEEE-Nr. | 23691322 |
