Beschreibung

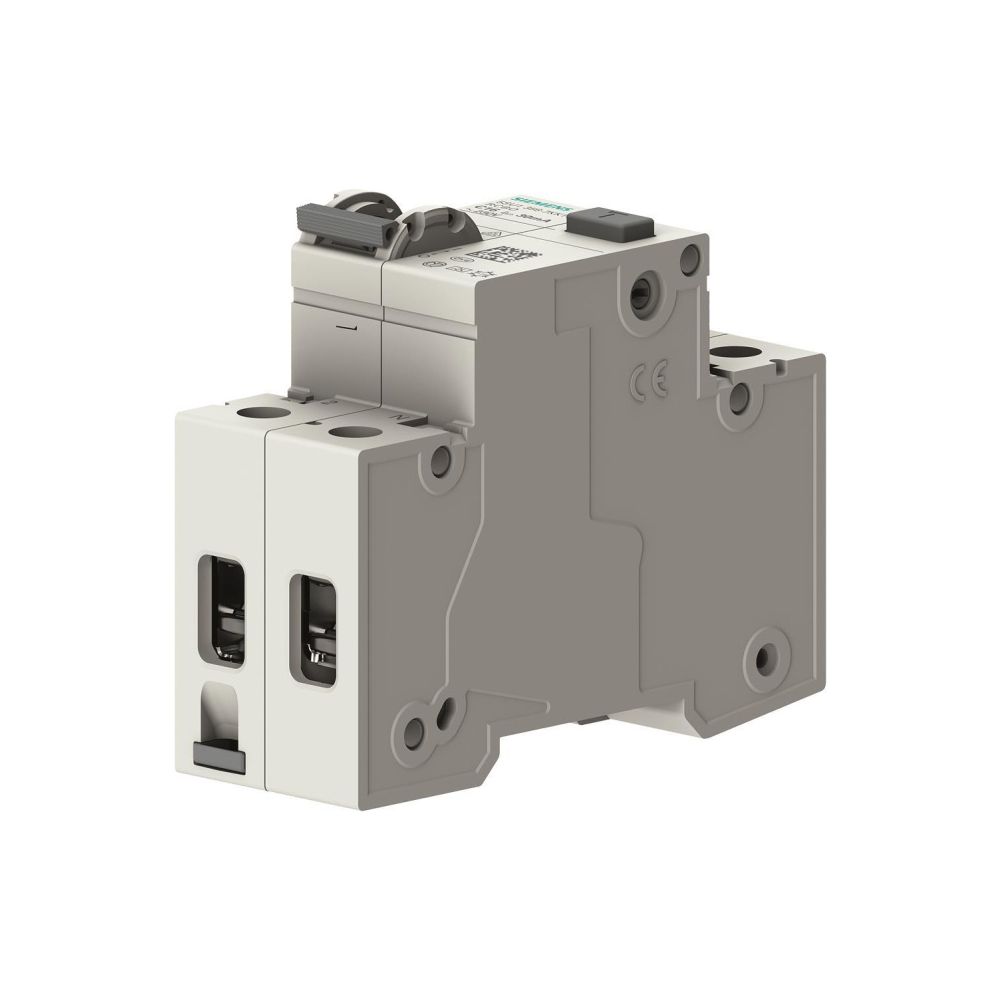

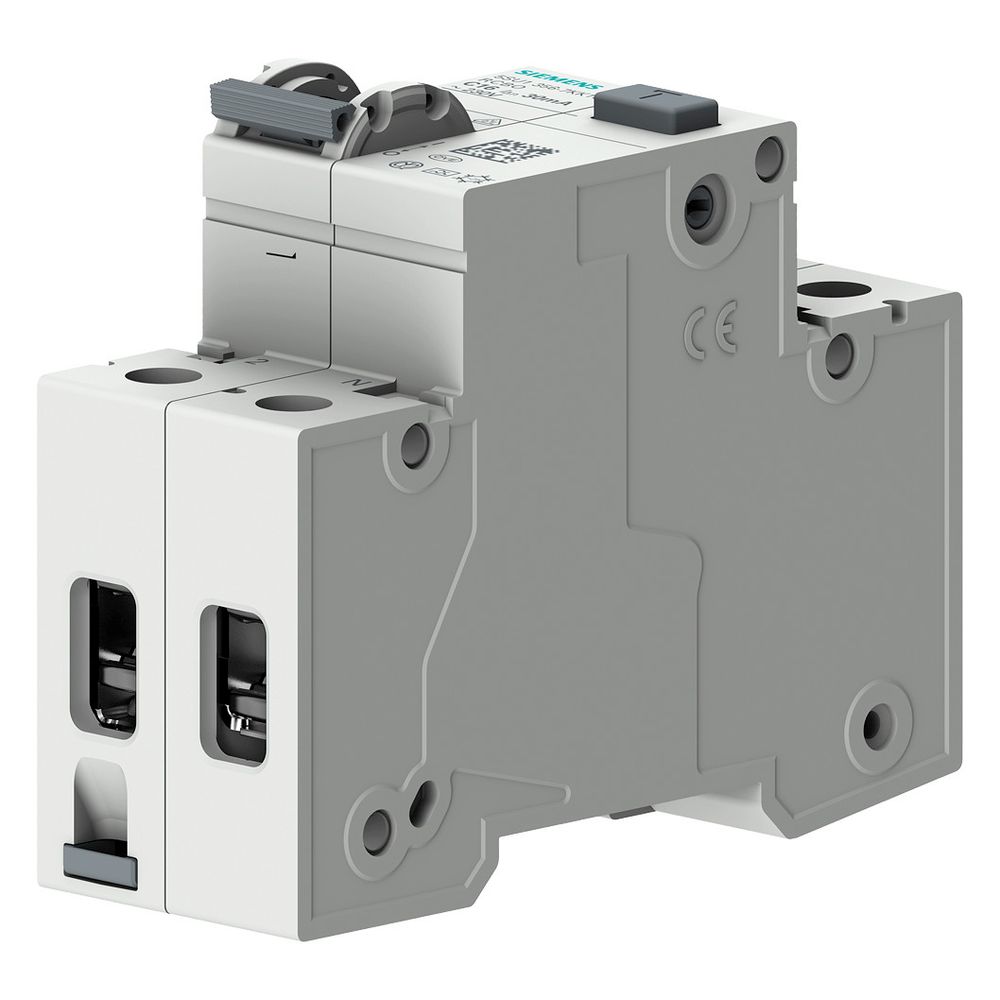

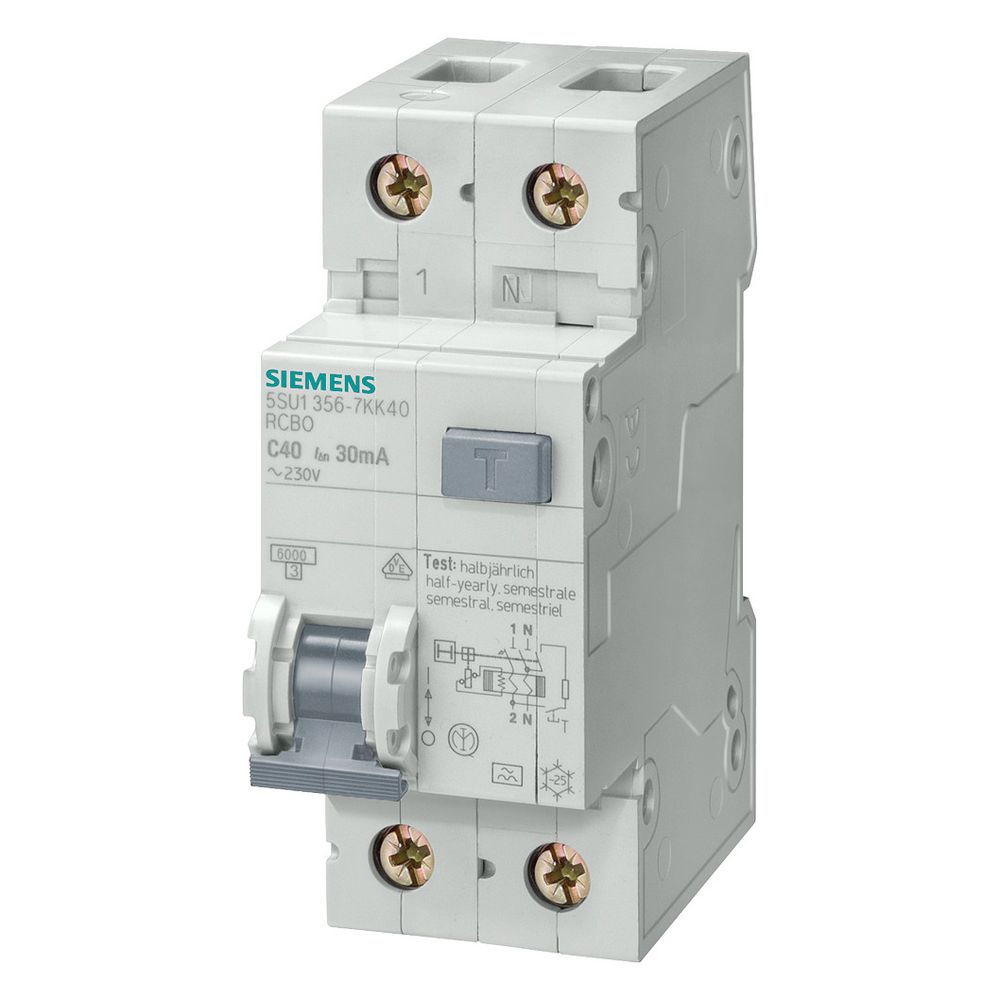

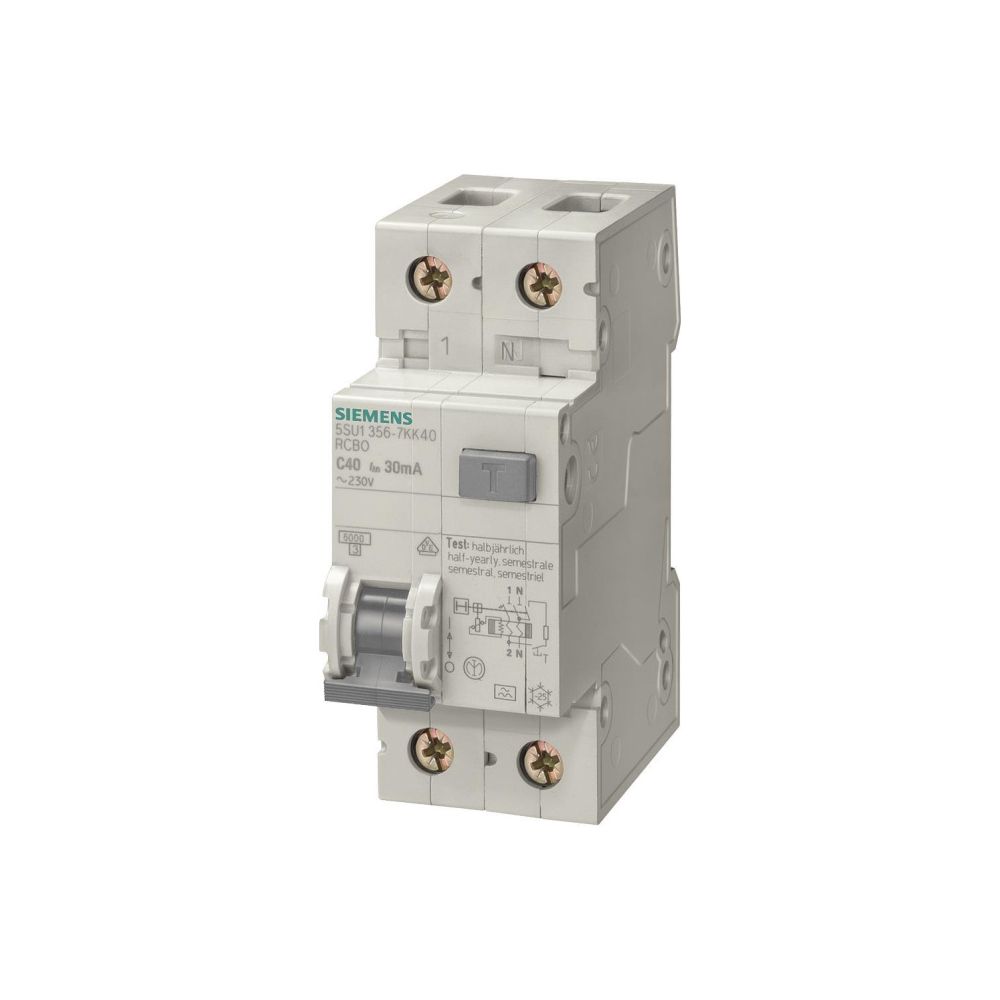

Siemens FI/LS-Schalter 5SU1 2-polig C16A 30mA 6kA Typ A 230V 2TE 5SU1356-7KK16
Der FI/LS-Schalter 5SU1 von Siemens kombiniert Fehlerstrom- und Leitungsschutz in einem kompakten Gerät mit zwei Teilungseinheiten. Er ist für den Einsatz in 230 V Wechselstromnetzen konzipiert und bietet mit der Auslösecharakteristik C sowie einem Bemessungsfehlerstrom von 30 mA einen Schutz für elektrische Anlagen. Die Montage erfolgt auf einer DIN-Schiene.
Funktionsweise und Montage
Das Gerät ist als 1+N-polige Ausführung mit mitschaltendem Neutralleiter konzipiert und arbeitet unverzögert. Es verfügt über eine Stoßstromfestigkeit von 1 kA und entspricht der Energiebegrenzungsklasse 3. Die Installation ist für Leiterquerschnitte von 0,75 bis 35 mm² ausgelegt, wobei der Anschluss des Neutralleiters auf der rechten Seite erfolgt. Das Gehäuse ist für einen Betriebstemperaturbereich von -25 bis 55 °C geeignet.
Technische Daten
- Bemessungsstrom: 16 A
- Bemessungsfehlerstrom: 30 mA
- Bemessungsschaltvermögen: 6 kA
- Auslösecharakteristik: C
- Polzahl: 2
- Breite in Teilungseinheiten: 2

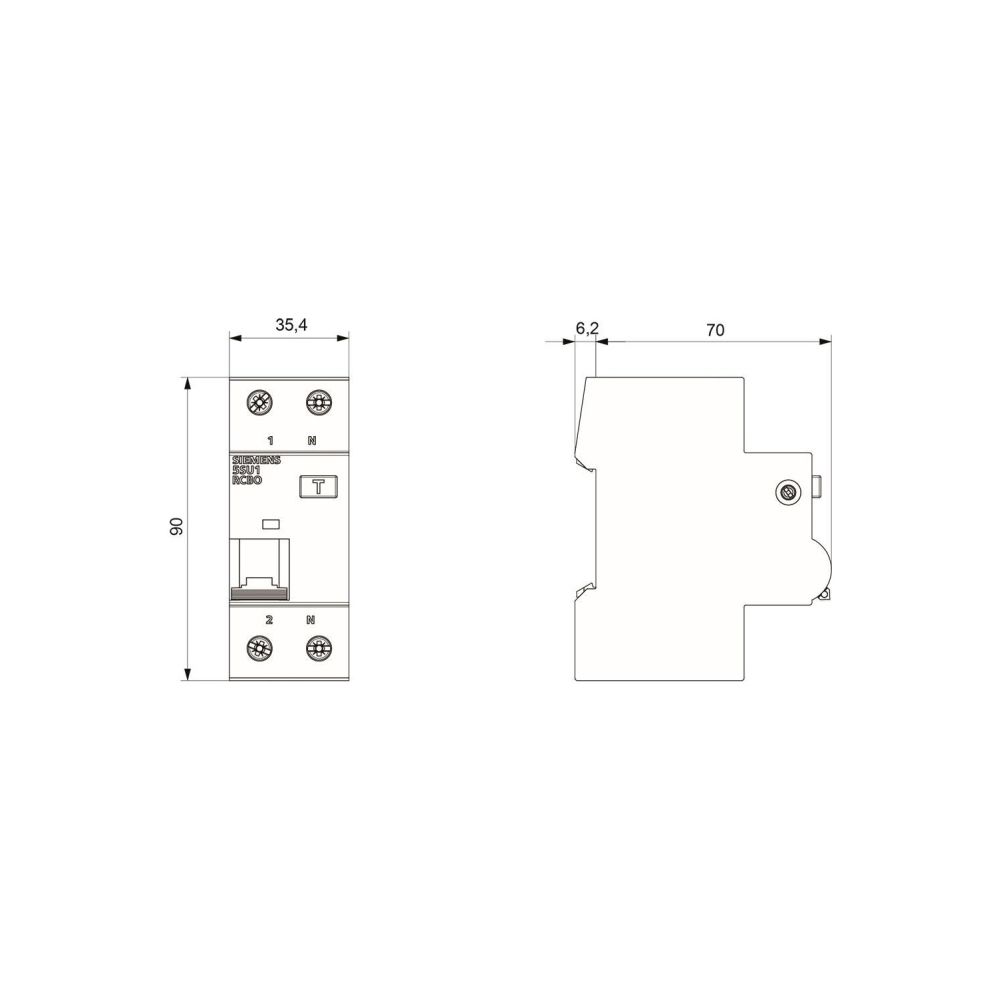

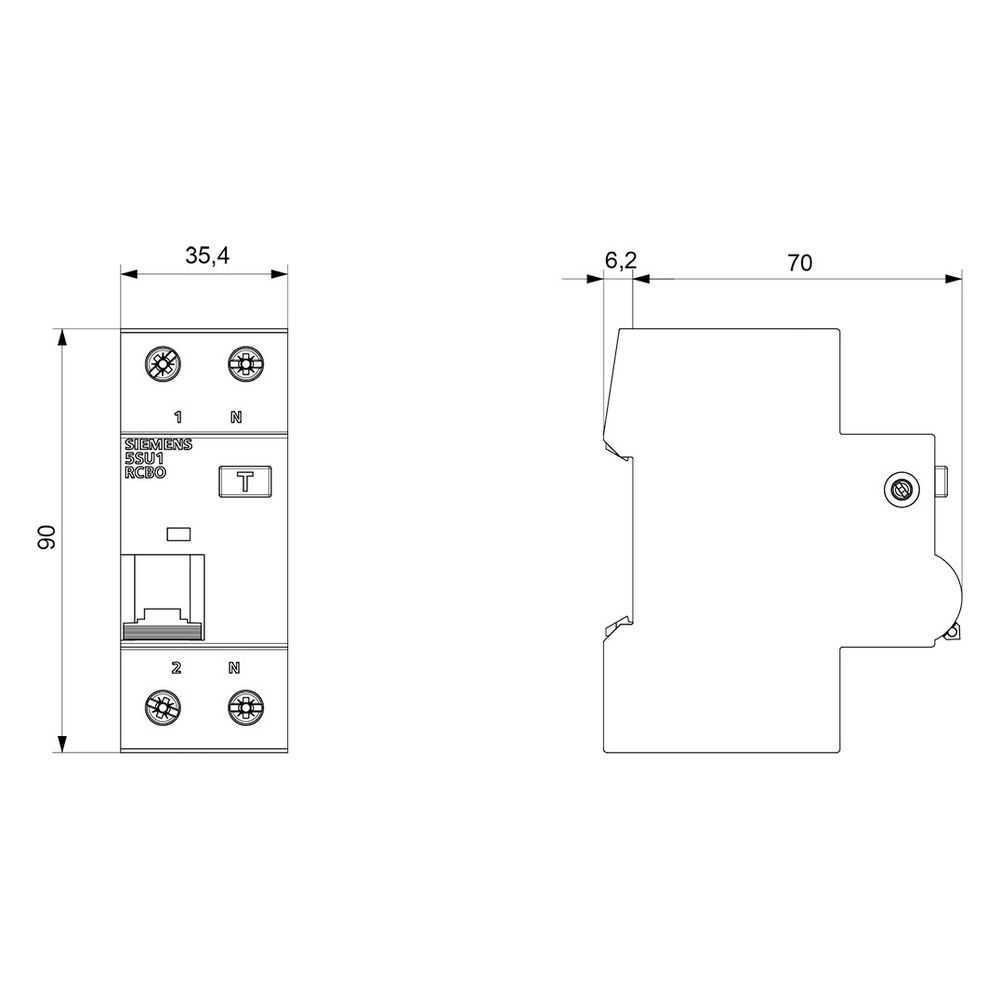

- Einbautiefe: 70 mm
- Schutzart: IP20
- Verlustleistung: 2,8 W
- Montageart: DIN-Schiene
Technische Daten
| Hersteller | Siemens |
| Abschaltcharakteristik | unverzögert |
| Ampère | 16 |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,75 - 35 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,75 - 35 |
| Anzahl der abgesicherten Pole | 1 |
| Artikelnummer | SIEMENS-5SU13567KK16 |
| Auslösecharakteristik | C |
| Bemessungsabschaltvermögen nach EN 61009 | 6 |
| Bemessungsabschaltvermögen nach IEC 60947-2 | 15 |
| Bemessungsfehlerstrom | 0,03 |
| Bemessungsisolationsspannung Ui | 264 |
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 6 |
| Bemessungsspannung | 230 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 |
| Bemessungsstrom | 16 |
| Breite in Teilungseinheiten | 2 |
| EAN-13 | 4001869306827 |
| Einbautiefe | 70 |
| Energiebegrenzungsklasse | 3 |
| Fehlauslöseschutz | Ja |
| Fehlerstrom | 0,03 |
| Fehlerstrom-Typ | A |
| Geeignet für Unterputz-Installation | Nein |
| Gewicht | 0,266 kg |
| max Bemessungsschaltvermögen | 6 |
| Mit Verriegelungsvorrichtung | Ja |
| Mitschaltender Neutralleiter | Ja |
| Montageart | DIN-Schiene |
| Plombierbar | Ja |
| Polzahl | 2 |
| Polzahl (gesamt) | 2 |
| Schutzart (IP) | IP20 |
| Spannung | 230 |
| Spannungsart | AC |
| Stoßstromfestigkeit | 1 |
| Strom | 16 |
| TE | 2 |
| Teilungs-Einheiten | 2 |
| Typ | C 2 pol. |
| Umgebungstemperatur während des Betriebs | -25 - 55 |
| Unterputzmontage | Ja |
| Verlustleistung | 2,8 |
| Verschmutzungsgrad | 2 |
| Versorgungsspannung | 230 |
| Überspannungskategorie | 3 |
| WEEE-Nr. | 23691322 |
