Beschreibung

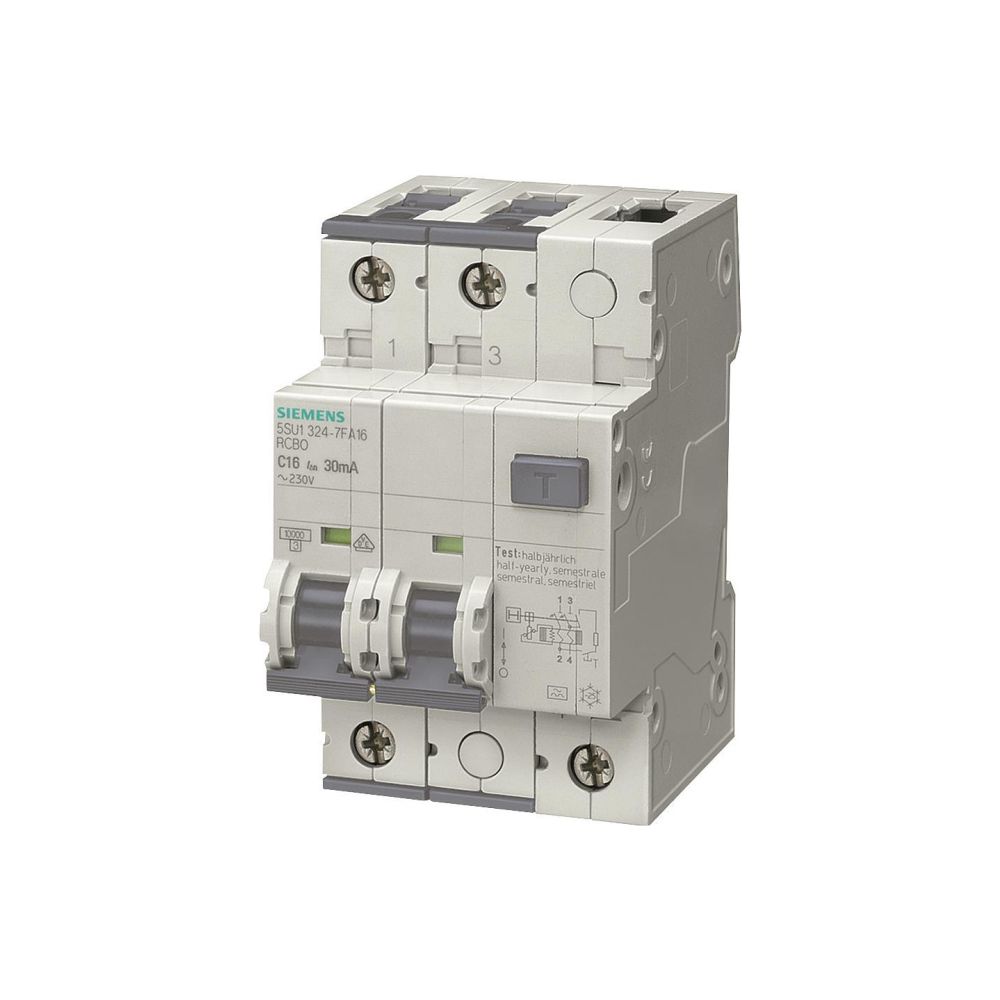

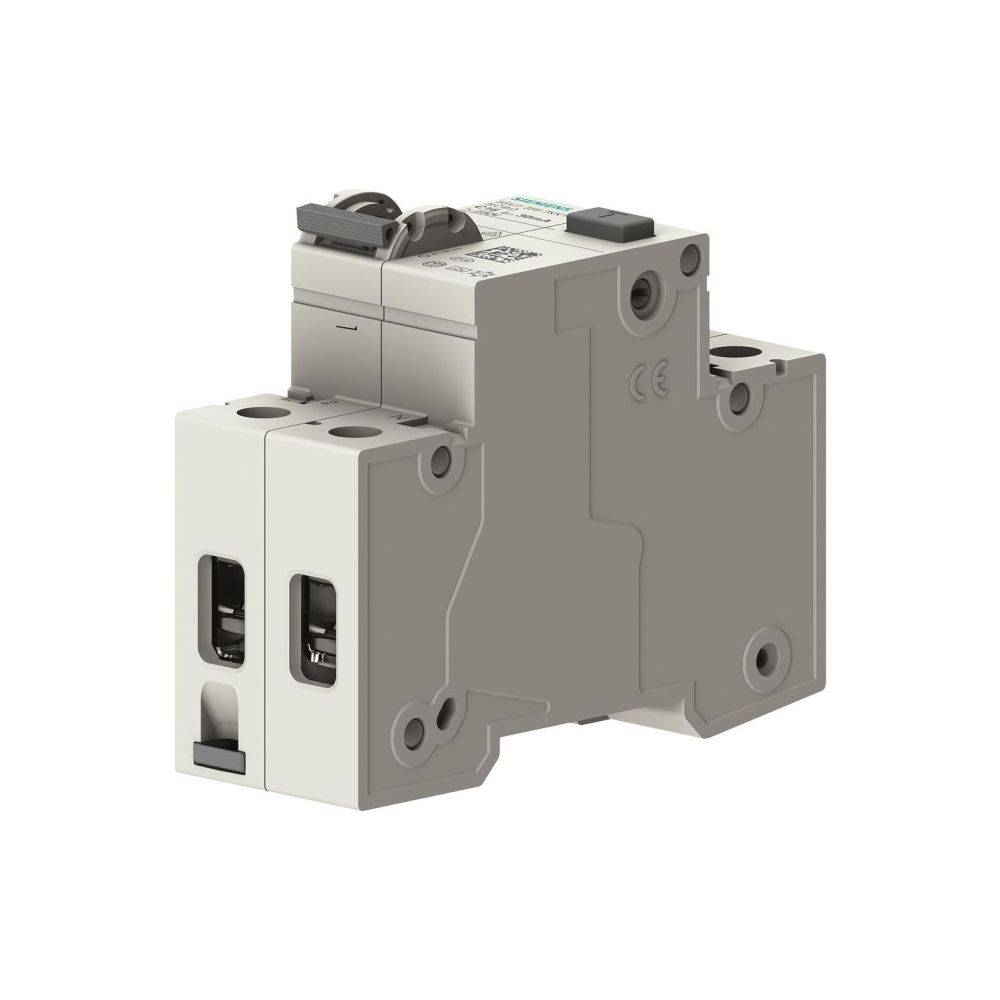

Siemens FI-Leitungsschutzeinrichtung 5SU1324-7FA16 Typ A 16A 30mA 2-polig C-Charakteristik 3TE
Die Siemens Leitungsschutzeinrichtung 5SU1324-7FA16 kombiniert Fehlerstrom- und Leitungsschutz in einem kompakten Gerät. Mit einer Auslösecharakteristik vom Typ C und einem Bemessungsfehlerstrom von 0,03 A eignet sich die Komponente für die Absicherung elektrischer Stromkreise. Die Montage erfolgt direkt auf der DIN-Schiene.
Funktionsweise und Montage
Die zweipolige Schutzeinrichtung verfügt über einen mitschaltenden Neutralleiter und eine integrierte Verriegelungsvorrichtung. Dank der unverzögerten Abschaltcharakteristik und des Fehlauslöseschutzes bietet das Gerät eine zuverlässige Absicherung bei einer Bemessungsspannung von 230 V. Der Anschluss ist für Leiterquerschnitte von 0,75 bis 35 mm² ausgelegt, wobei die Schutzart IP20 den Einsatz in geschützten Innenbereichen ermöglicht.
Technische Daten
- Bemessungsstrom: 16 A
- Bemessungsfehlerstrom: 0,03 A
- Bemessungsabschaltvermögen (EN 61009): 10 kA
- Auslösecharakteristik: C
- Fehlerstrom-Typ: A
- Breite in Teilungseinheiten: 3

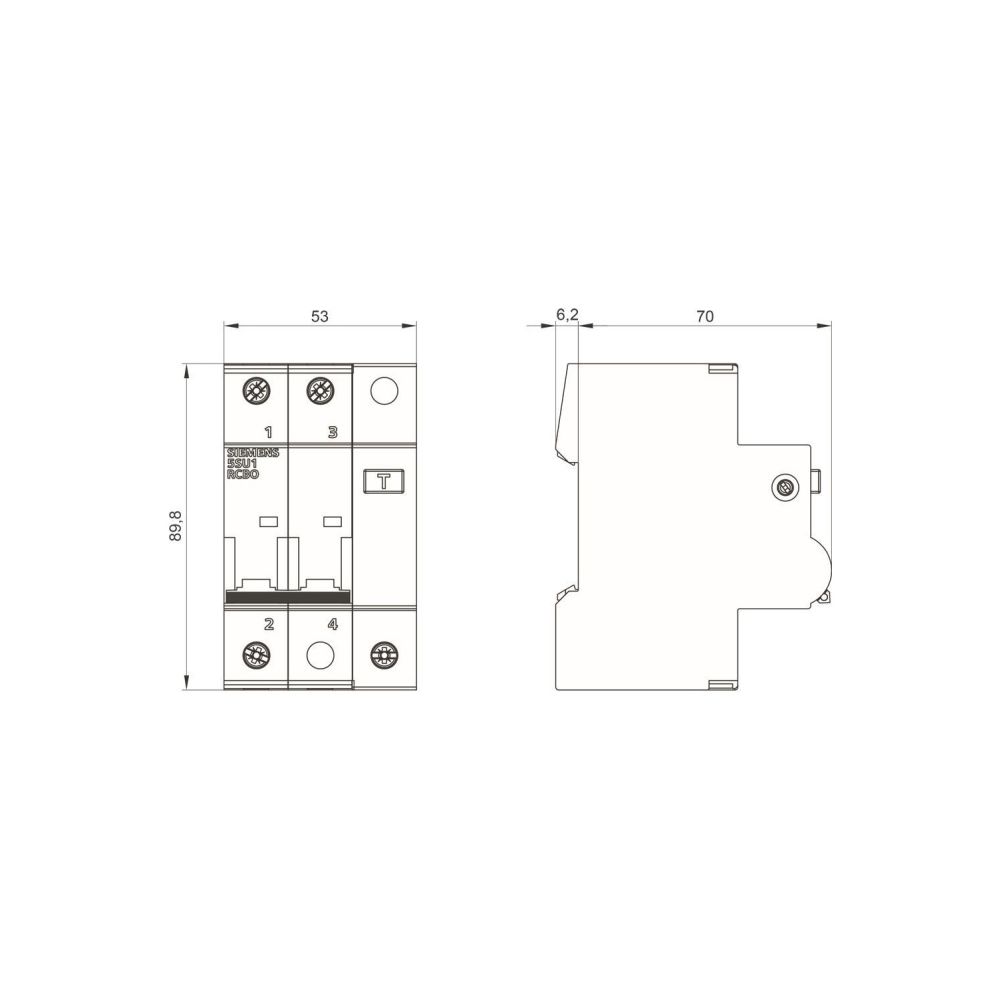

- Einbautiefe: 70 mm
- Umgebungstemperatur: -25 bis 55 °C
- Stoßstromfestigkeit: 1 kA
- Verlustleistung: 4,5 W
Technische Daten
| Hersteller | Siemens |
| Abschaltcharakteristik | unverzögert |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,75 - 35 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,75 - 35 |
| Anzahl der abgesicherten Pole | 2 |
| Artikelnummer | SIEMENS-5SU13247FA16 |
| Auslösecharakteristik | C |
| Bemessungsabschaltvermögen nach EN 61009 | 10 |
| Bemessungsabschaltvermögen nach IEC 60947-2 | 20 |
| Bemessungsfehlerstrom | 0,03 |
| Bemessungsisolationsspannung Ui | 264 |
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 10 |
| Bemessungsspannung | 230 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 |
| Bemessungsstrom | 16 |
| Breite in Teilungseinheiten | 3 |
| EAN-13 | 4001869305912 |
| Einbautiefe | 70 |
| Energiebegrenzungsklasse | 3 |
| Fehlauslöseschutz | Ja |
| Fehlerstrom-Typ | A |
| Gewicht | 0,404 kg |
| Mit Verriegelungsvorrichtung | Ja |
| Mitschaltender Neutralleiter | Ja |
| Montageart | DIN-Schiene |
| Polzahl (gesamt) | 2 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Stoßstromfestigkeit | 1 |
| Umgebungstemperatur während des Betriebs | -25 - 55 |
| Verlustleistung | 4,5 |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | 3 |
| WEEE-Nr. | 23691322 |
