Beschreibung

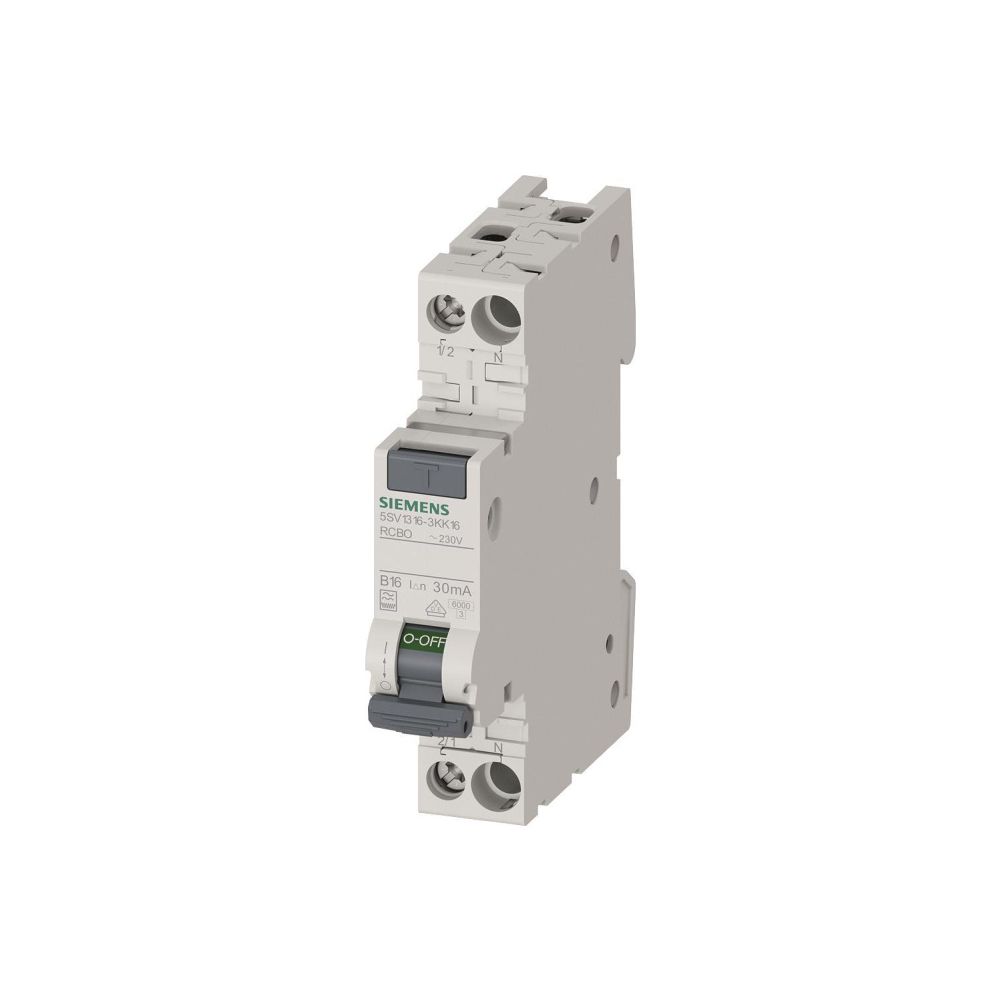

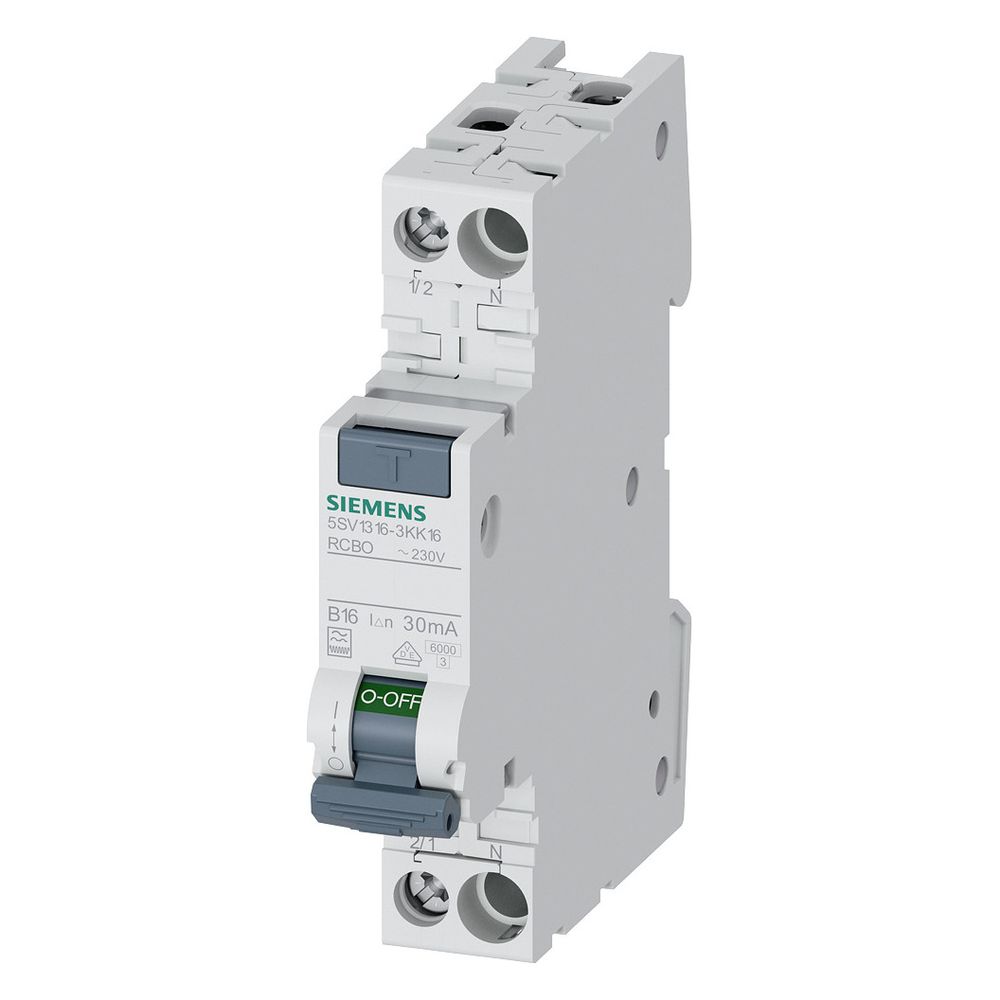

Siemens FI/LS-Schalter 5SV1316-3KK16 1P+N 1TE 6kA Typ F 30mA B16
Der FI/LS-Schalter 5SV1316-3KK16 aus der SENTRON-Reihe von Siemens kombiniert Schutz vor Überlast, Kurzschluss und Fehlerströmen in einem kompakten Gehäuse mit einer Breite von nur einer Teilungseinheit. Das Gerät vom Typ F ist kurzzeitverzögert und bietet durch seine superresistente Ausführung einen hohen Schutz gegen Fehlauslösungen. Die Montage erfolgt platzsparend auf einer DIN-Schiene.
Montage und Anwendung

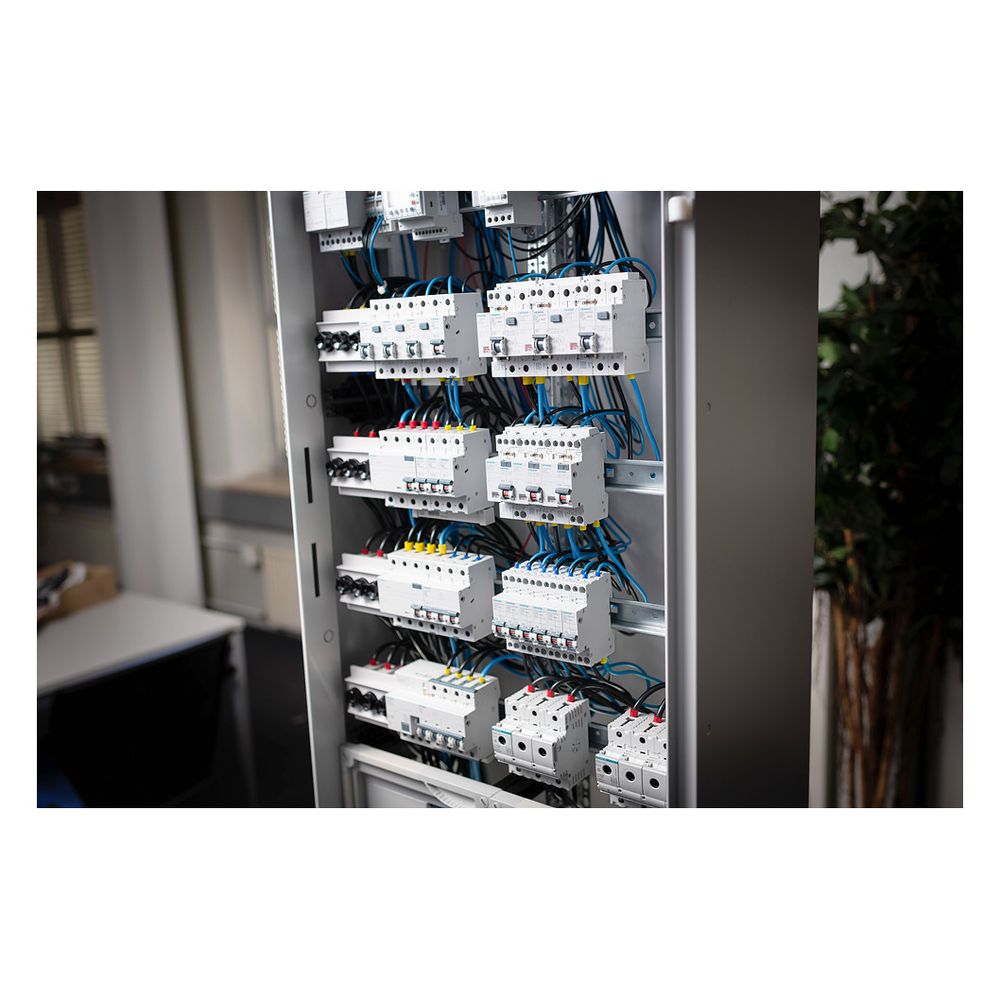

Die kompakte Bauweise ermöglicht eine effiziente Installation in Verteilungen, wobei das Gerät über ein Stiftsammelschienensystem schnell verbunden werden kann. Der mitschaltende Neutralleiter auf der rechten Seite sowie die integrierte Verriegelungsvorrichtung unterstützen eine sichere Handhabung. Über den am Gerät angebrachten Datamatrix-Code sind technische Informationen digital abrufbar.
Technische Daten
- Bemessungsstrom: 16 A
- Bemessungsfehlerstrom: 30 mA
- Bemessungsspannung: 230 V
- Bemessungsschaltvermögen: 6 kA
- Auslösecharakteristik: B
- Fehlerstrom-Typ: F
- Breite in Teilungseinheiten: 1

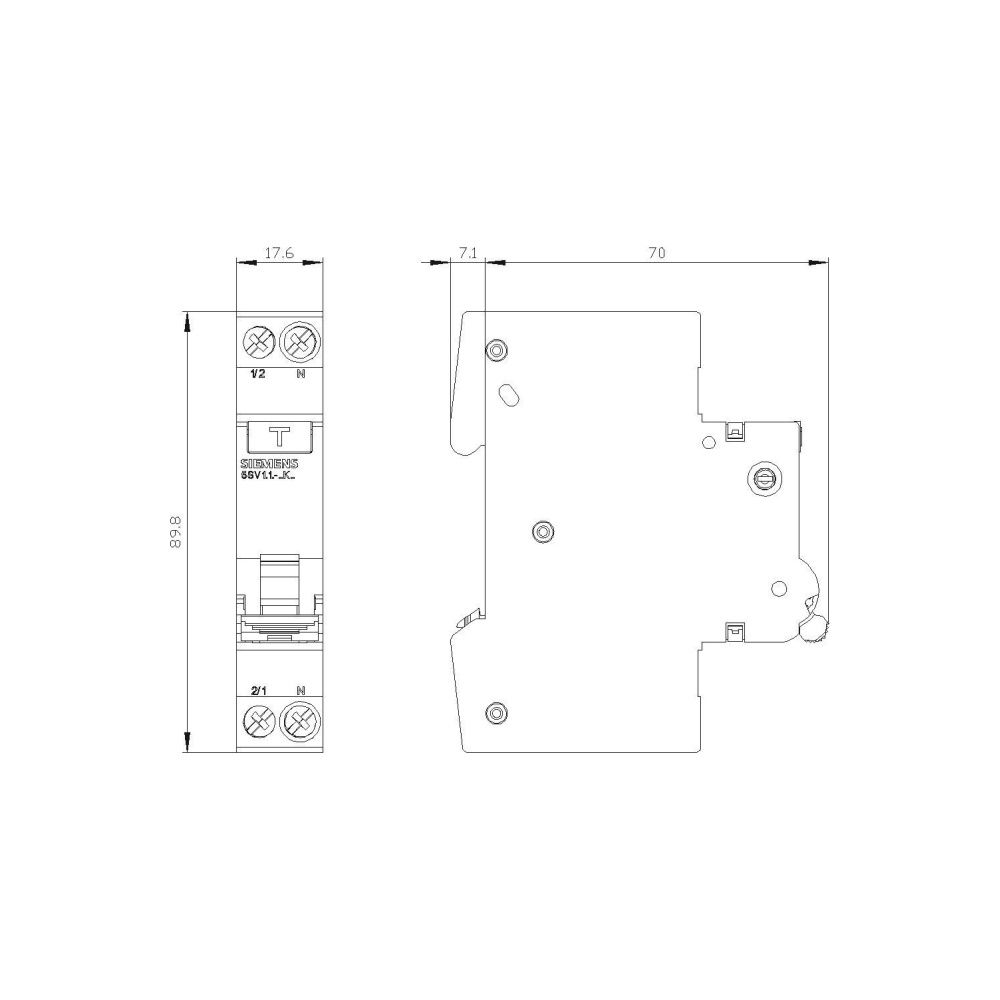

- Einbautiefe: 70 mm
- Anschlussquerschnitt: 0,75 - 16 mm²
- Schutzart: IP20
Technische Daten
| Hersteller | Siemens |
| Abschaltcharakteristik | sonstige |
| Ampère | 16 |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,75 - 16 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,75 - 16 |
| Anzahl der abgesicherten Pole | 1 |
| Artikelnummer | SIEMENS-5SV13163KK16 |
| Auslösecharakteristik | B |
| Bemessungsabschaltvermögen nach EN 61009 | 6 |
| Bemessungsabschaltvermögen nach IEC 60947-2 | 15 |
| Bemessungsfehlerstrom | 0,03 |
| Bemessungsisolationsspannung Ui | 253 |
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 6 |
| Bemessungsspannung | 230 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 |
| Bemessungsstrom | 16 |
| Breite in Teilungseinheiten | 1 |
| EAN-13 | 4001869558158 |
| Einbautiefe | 70 |
| Energiebegrenzungsklasse | 3 |
| Fehlauslöseschutz | Ja |
| Fehlerstrom | 0,03 |
| Fehlerstrom-Typ | F |
| Geeignet für Unterputz-Installation | Nein |
| Gewicht | 0,13 kg |
| max Bemessungsschaltvermögen | 6 |
| Mit Verriegelungsvorrichtung | Ja |
| Mitschaltender Neutralleiter | Ja |
| Montageart | DIN-Schiene |
| Plombierbar | Ja |
| Polzahl | 2 |
| Polzahl (gesamt) | 2 |
| Schutzart (IP) | IP20 |
| Spannung | 230 |
| Spannungsart | AC |
| Stoßstromfestigkeit | 3 |
| Strom | 16 |
| TE | 1 |
| Typ | 2 pol. B16 |
| Umgebungstemperatur während des Betriebs | -25 - 45 |
| Unterputzmontage | Ja |
| Verlustleistung | 3,7 |
| Verschmutzungsgrad | 2 |
| Versorgungsspannung | 230 |
| Überspannungskategorie | 3 |
| WEEE-Nr. | 23691322 |
