Beschreibung

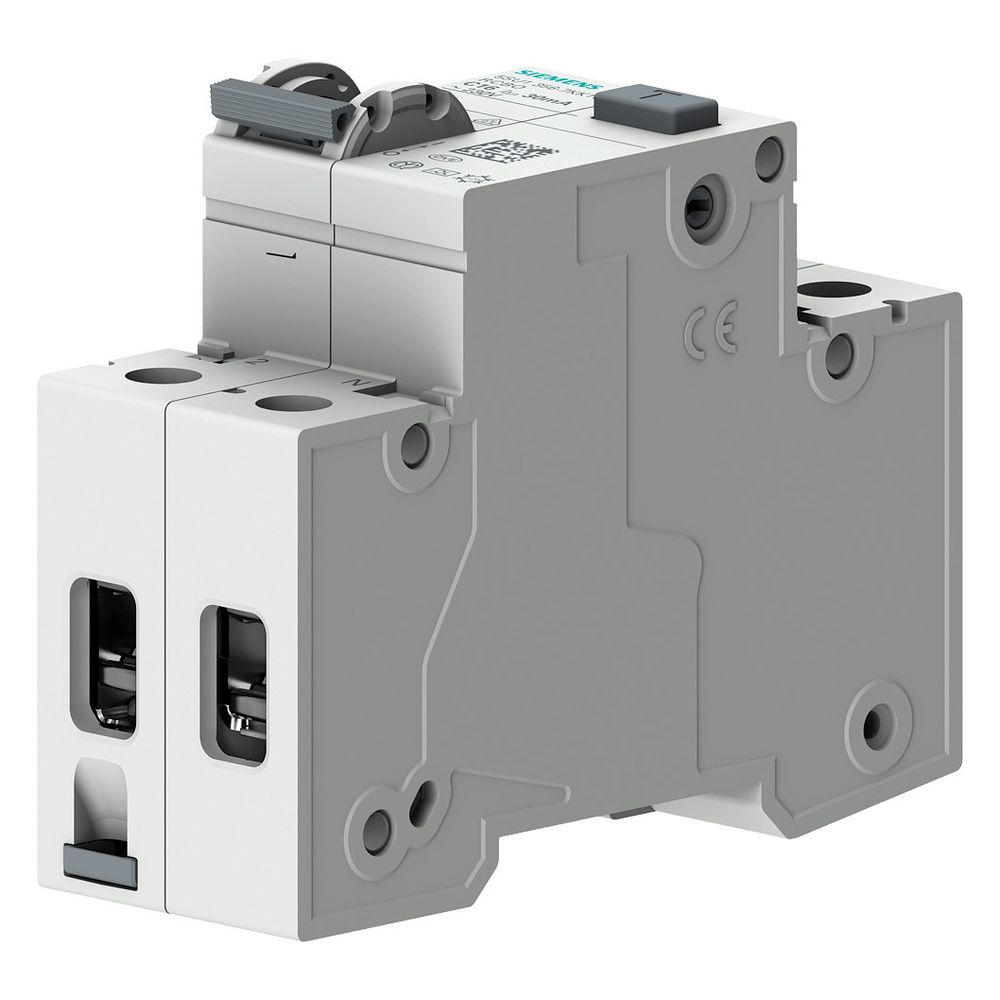

Siemens FI/LS-Schalter 5SU13546KK16 B 16A 30mA Typ A 2-polig 2TE
Der Siemens FI/LS-Schalter 5SU1354-6KK16 kombiniert Fehlerstrom- und Leitungsschutz in einem kompakten Gerät mit zwei Teilungseinheiten. Er dient der Absicherung von Stromkreisen bei einer Bemessungsspannung von 230 V und einem Bemessungsstrom von 16 A. Das Gerät ist für die Montage auf DIN-Schienen ausgelegt und verfügt über einen mitschaltenden Neutralleiter.
Funktionsweise und Montage
Der Schalter arbeitet mit der Auslösecharakteristik B und dem Fehlerstrom-Typ A, wobei die Abschaltung unverzögert erfolgt. Dank des integrierten Fehlauslöseschutzes und der Verriegelungsvorrichtung ist ein zuverlässiger Betrieb sichergestellt. Die Installation erfolgt auf der DIN-Schiene, wobei Leiterquerschnitte von 0,75 bis 35 mm² sowohl eindrähtig als auch mehrdrähtig angeschlossen werden können.
Technische Daten
- Bemessungsstrom: 16 A
- Bemessungsfehlerstrom: 0,03 A
- Auslösecharakteristik: B
- Bemessungsschaltvermögen: 10 kA
- Polzahl gesamt: 2
- Breite in Teilungseinheiten: 2

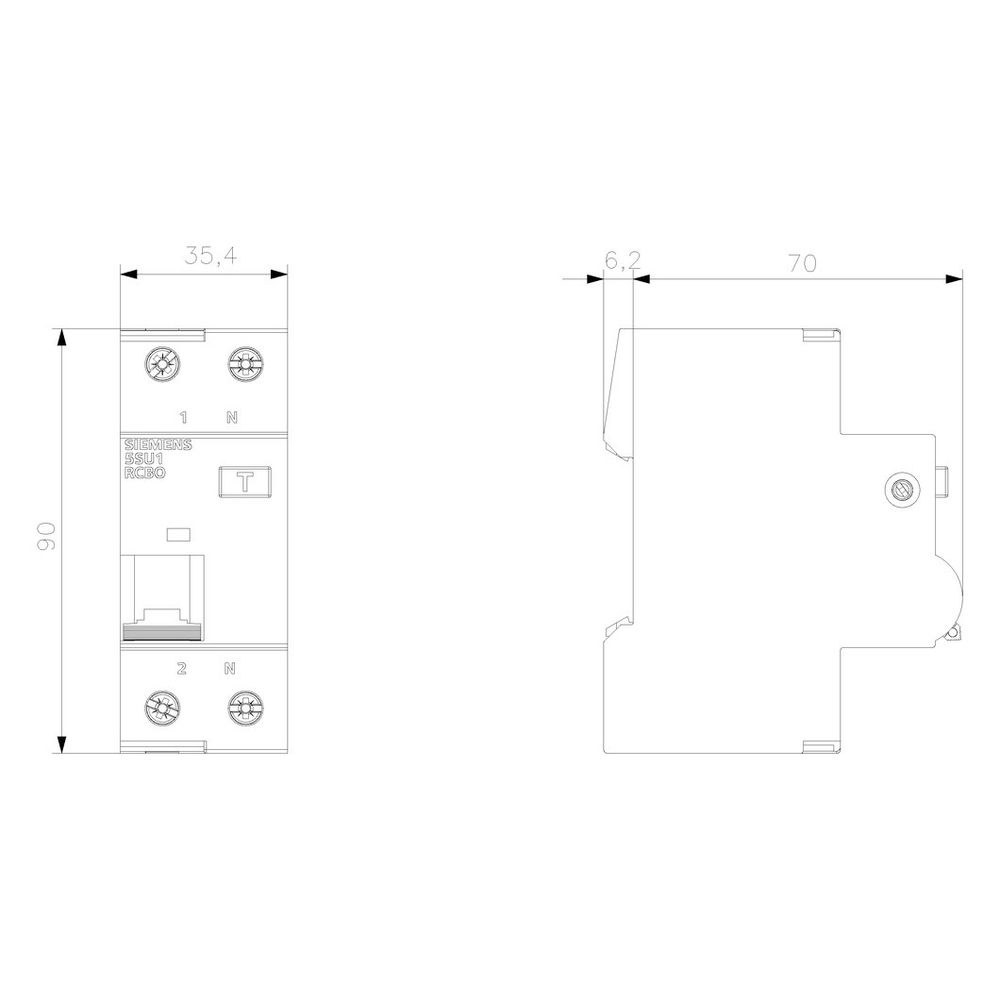

- Einbautiefe: 70 mm
- Umgebungstemperatur: -25 bis 55 °C
- Schutzart: IP20
- Verlustleistung: 3 W
Technische Daten
| Hersteller | Siemens |
| Abschaltcharakteristik | unverzögert |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,75 - 35 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,75 - 35 |
| Anzahl der abgesicherten Pole | 1 |
| Artikelnummer | SIEMENS-5SU13546KK16 |
| Auslösecharakteristik | B |
| Bemessungsabschaltvermögen nach EN 61009 | 10 |
| Bemessungsabschaltvermögen nach IEC 60947-2 | 20 |
| Bemessungsfehlerstrom | 0,03 |
| Bemessungsisolationsspannung Ui | 264 |
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 10 |
| Bemessungsspannung | 230 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 |
| Bemessungsstrom | 16 |
| Breite in Teilungseinheiten | 2 |
| EAN-13 | 4001869307756 |
| Einbautiefe | 70 |
| Energiebegrenzungsklasse | 3 |
| Fehlauslöseschutz | Ja |
| Fehlerstrom | 0,03 |
| Fehlerstrom-Typ | A |
| Gewicht | 0,272 kg |
| Mit Verriegelungsvorrichtung | Ja |
| Mitschaltender Neutralleiter | Ja |
| Montageart | DIN-Schiene |
| Polzahl | 2 |
| Polzahl (gesamt) | 2 |
| Schutzart (IP) | IP20 |
| Spannung | 230 |
| Spannungsart | AC |
| Stoßstromfestigkeit | 1 |
| Strom | 16 |
| TE | 2 |
| Umgebungstemperatur während des Betriebs | -25 - 55 |
| Unterputzmontage | Ja |
| Verlustleistung | 3 |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | 3 |
| WEEE-Nr. | 23691322 |
