Beschreibung

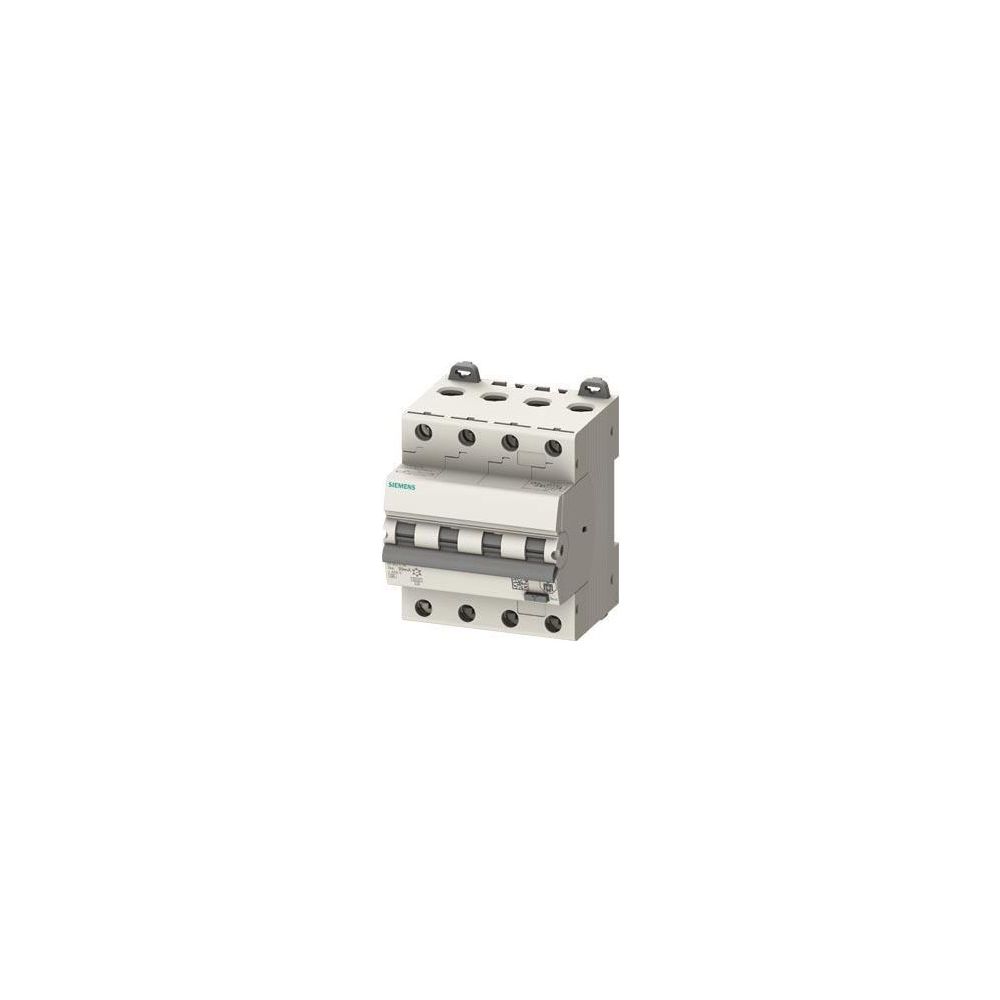

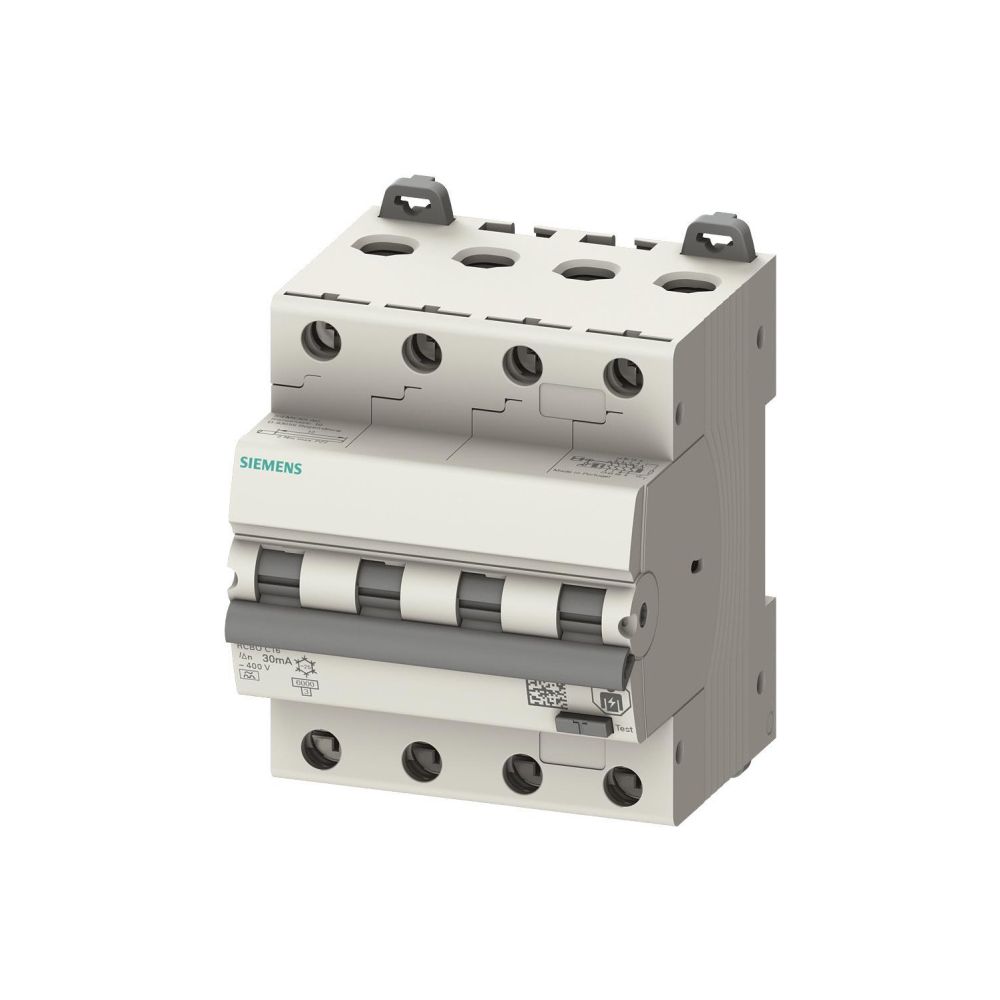

Siemens FI/LS-Schalter 4-polig B16 6kA 30mA Typ A 4TE 400V 5SU1346-6FP16
Der Siemens FI/LS-Schalter 5SU1346-6FP16 kombiniert Fehlerstrom- und Leitungsschutz in einem kompakten 4-poligen Gerät. Mit einer Auslösecharakteristik B und einem Bemessungsstrom von 16 A eignet sich das Bauteil zur Absicherung elektrischer Stromkreise auf DIN-Schienen. Das Gerät verfügt über einen mitschaltenden Neutralleiter sowie einen integrierten Fehlauslöseschutz.
Montage und Anwendung
Die Installation erfolgt auf einer DIN-Schiene, wobei das Gerät eine Breite von 4 Teilungseinheiten beansprucht. Es ist für den Einsatz in Wechselstromnetzen konzipiert und deckt einen Umgebungstemperaturbereich von -25 bis 40 °C ab. Der Anschluss von Leitern mit Querschnitten von 1 bis 35 mm² ist sowohl für eindrähtige als auch mehrdrähtige Ausführungen möglich.
Technische Daten
- Bemessungsstrom: 16 A
- Bemessungsfehlerstrom: 0,03 A
- Bemessungsspannung: 400 V
- Bemessungsabschaltvermögen: 6 kA
- Auslösecharakteristik: B
- Fehlerstrom-Typ: A
- Breite in Teilungseinheiten: 4
- Einbautiefe: 70 mm
- Schutzart: IP20
- Verlustleistung: 2,3 W
Technische Daten
| Hersteller | Siemens |
| Abschaltcharakteristik | unverzögert |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 - 35 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 35 |
| Anzahl der abgesicherten Pole | 4 |
| Artikelnummer | SIEMENS-5SU13466FP16 |
| Auslösecharakteristik | B |
| Bemessungsabschaltvermögen nach EN 61009 | 6 |
| Bemessungsabschaltvermögen nach IEC 60947-2 | 6 |
| Bemessungsfehlerstrom | 0,03 |
| Bemessungsisolationsspannung Ui | 500 |
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 6 |
| Bemessungsspannung | 400 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 |
| Bemessungsstrom | 16 |
| Breite in Teilungseinheiten | 4 |
| EAN-13 | 4001869578118 |
| Einbautiefe | 70 |
| Energiebegrenzungsklasse | 3 |
| Fehlauslöseschutz | Ja |
| Fehlerstrom-Typ | A |
| Gewicht | 0,456 kg |
| Mit Verriegelungsvorrichtung | Ja |
| Mitschaltender Neutralleiter | Ja |
| Montageart | DIN-Schiene |
| Polzahl (gesamt) | 4 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Stoßstromfestigkeit | 0,25 |
| Umgebungstemperatur während des Betriebs | -25 - 40 |
| Verlustleistung | 2,3 |
| Verschmutzungsgrad | 3 |
| Überspannungskategorie | 3 |
| WEEE-Nr. | 23691322 |
